DIY一个支持红外遥控的MP3播放器

时间:2017-05-11 21:16来源:网络整理 作者:haodiy 点击:

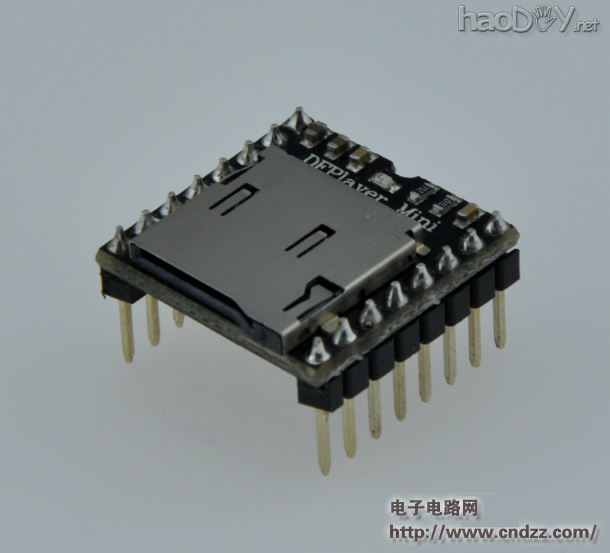

这个作品是基于DFPlayer和uno板子来做的。DFPlayer Mini 是一款小巧且价格低廉的MP3模块,可以直接接驳扬声器。模块配合供电电池、扬声器、按键可以单独使用,也

这个作品是基于DFPlayeruno板子来做的。DFPlayer Mini 是一款小巧且价格低廉的MP3模块,可以直接接驳扬声器。模块配合供电电池、扬声器、按键可以单独使用,也可以通过串口控制,作为Arduino UNO或者是任何有串口的单片机的一个模块。模块本身完美的集成了MP3WAVWMA的硬解码。同时软件支持TF卡驱动,支持FAT16FAT32文件系统。通过简单的串口指令即可完成播放指定的音乐,以及如何播放音乐等功能,无需繁琐的底层操作,使用方便,稳定可靠。



DIY一个支持红外遥控的MP3播放器






DIY一个支持红外遥控的MP3播放器





DIY一个支持红外遥控的MP3播放器





器材准备:

DFRduino UNO R3IR kit红外遥控套

DFPlayer Mini 播放器模块

杜邦线、电阻等等

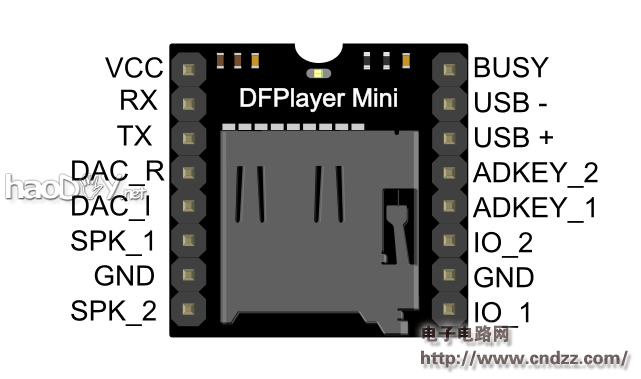

DIY一个支持红外遥控的MP3播放器

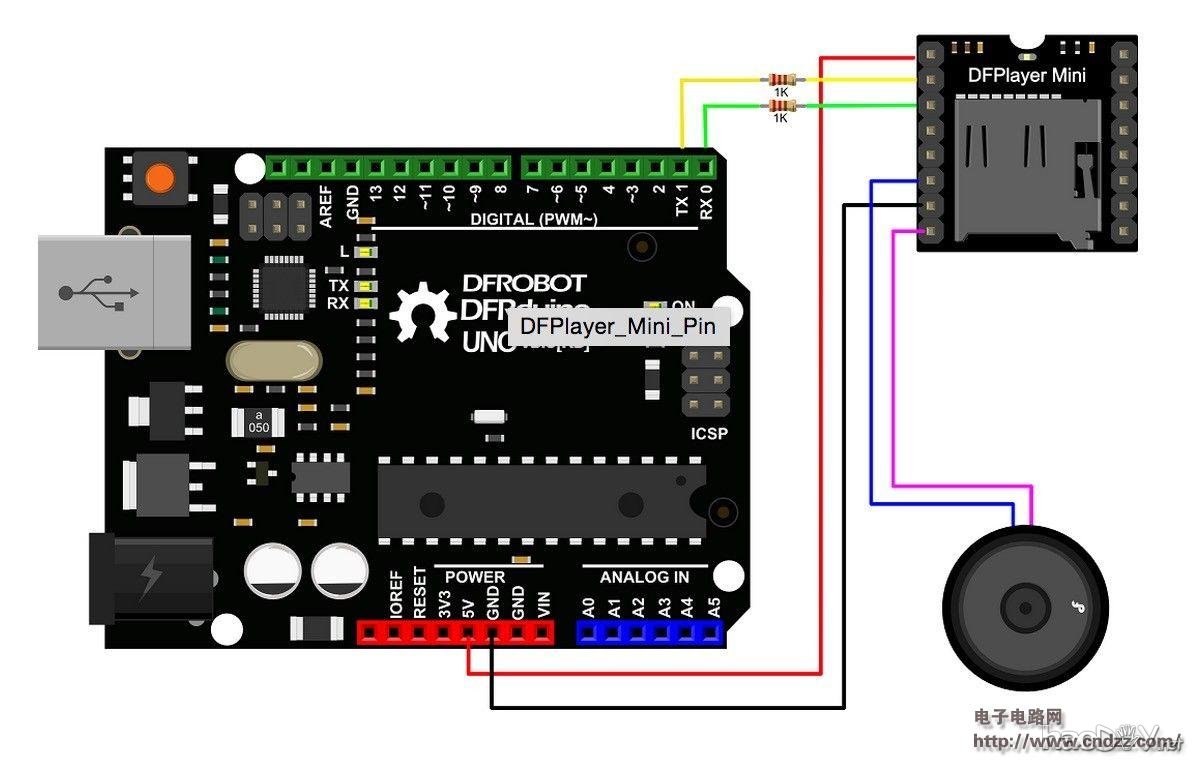

声明:此模块可以直接使用Arduino供电,并不会对Arduino本身造成任何影响。

如果使用Arduino供电,切记需要在串口通信端口上增加两个1K电阻用来消除噪音!

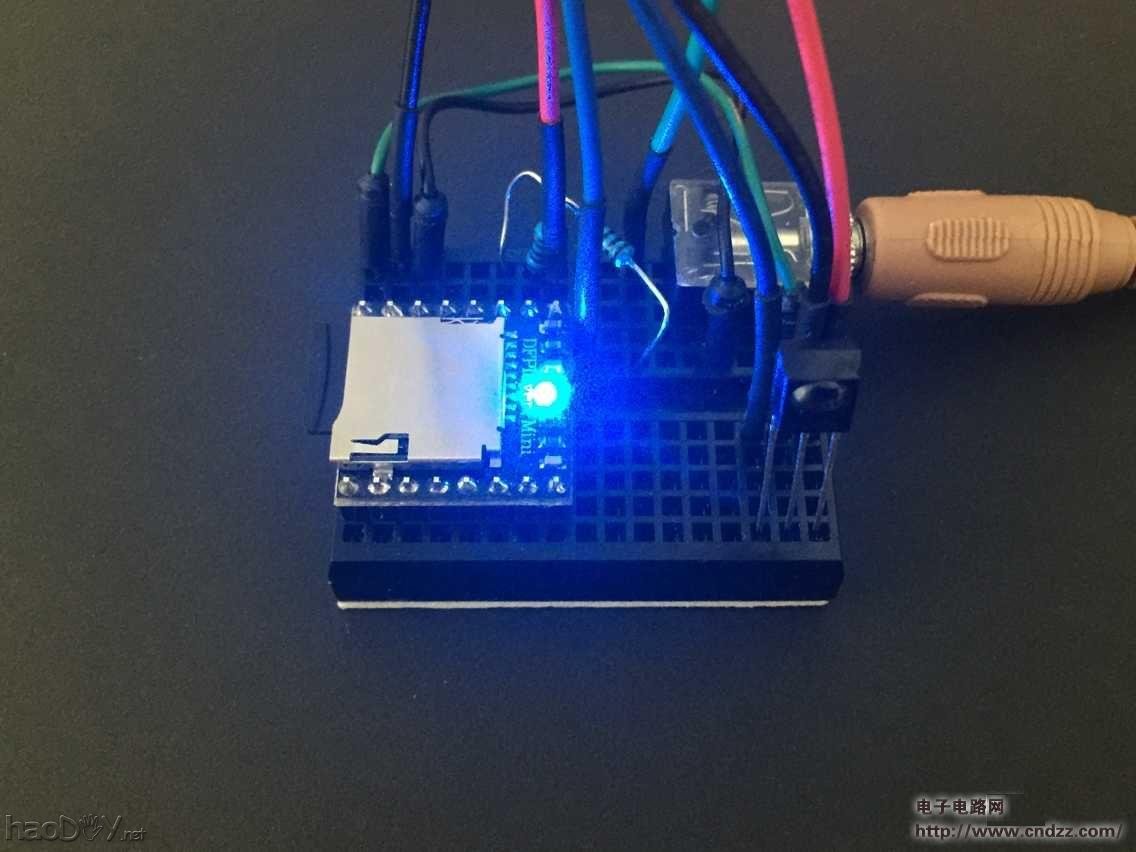

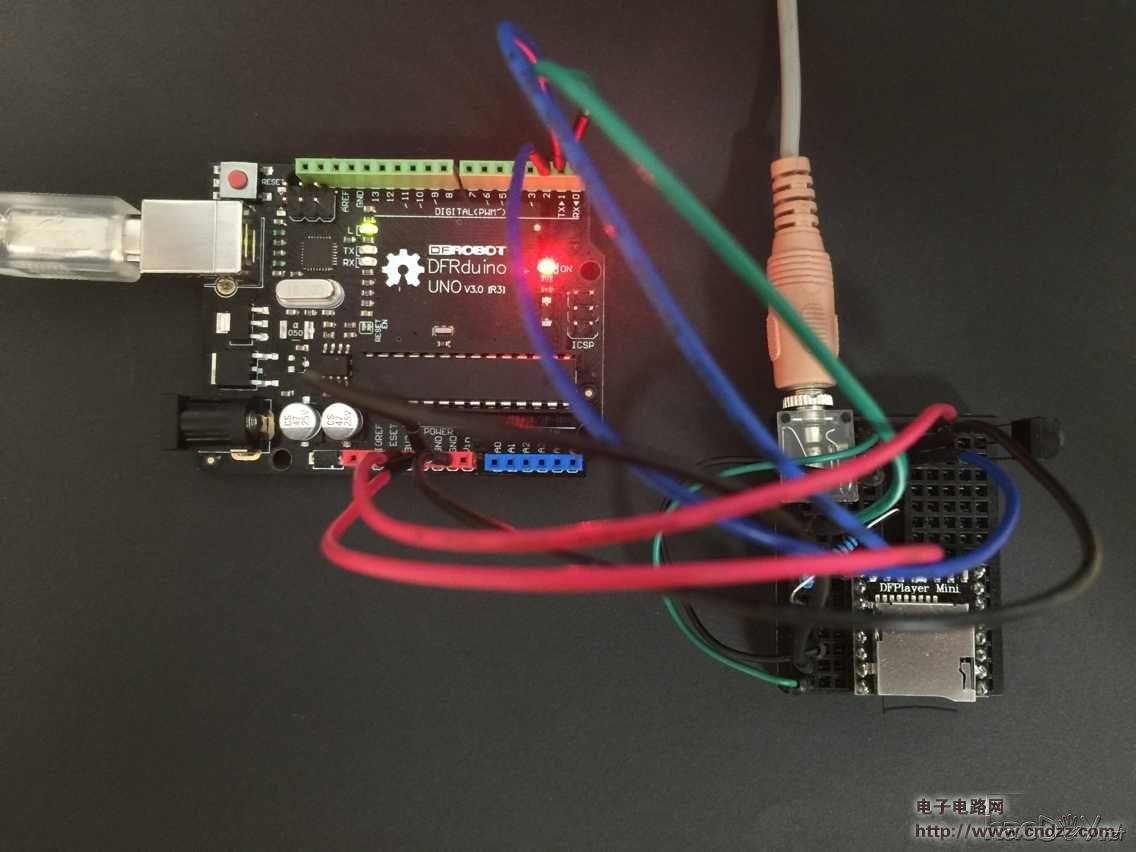

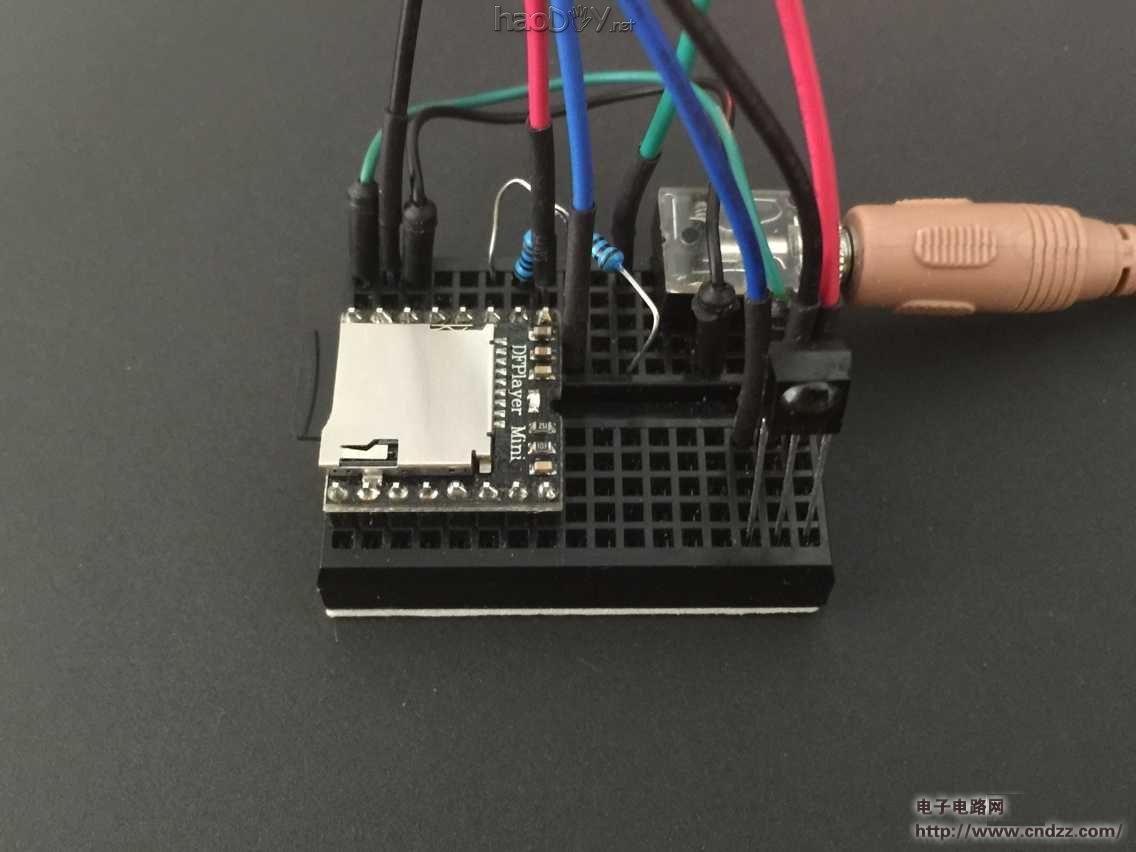

以下是搭建好的电路:



DIY一个支持红外遥控的MP3播放器





DIY一个支持红外遥控的MP3播放器

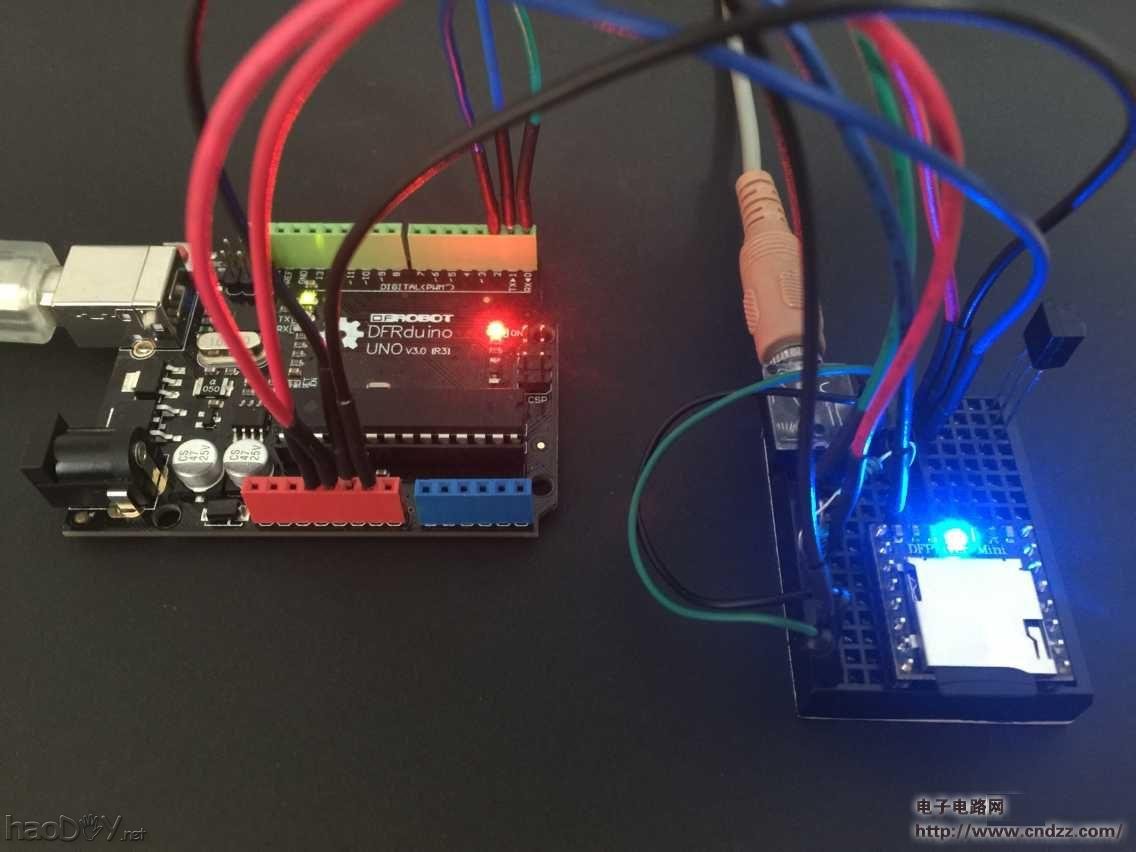

一切顺利,你就会得到一个可以用红外遥控器控制的音乐播放器。



DIY一个支持红外遥控的MP3播放器






DIY一个支持红外遥控的MP3播放器

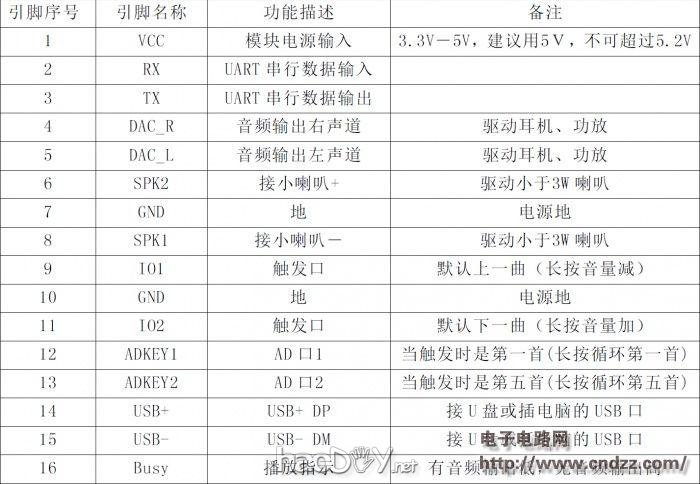

DFPlayer Mini Module 使用的的注意事项:

1DFPlayer Mini 可以读取 MP3 & WAV 格式的文件(实测可以解码320K的超高品质音乐),但无法播放时长在1秒以下的音频。

2、所有音乐文件一定要放在mp3文件夹内,而mp3文件命名需要是4位数字,例如"0001.mp3",放置在mp3文件夹下。如需中英文命名,可以添加在数字后。例如"0001hello.mp3"或者"0001后来.mp3",详见数据手册。

代码中使用的DFPlayer mini库文件已修改,增加了全曲循环功能。
