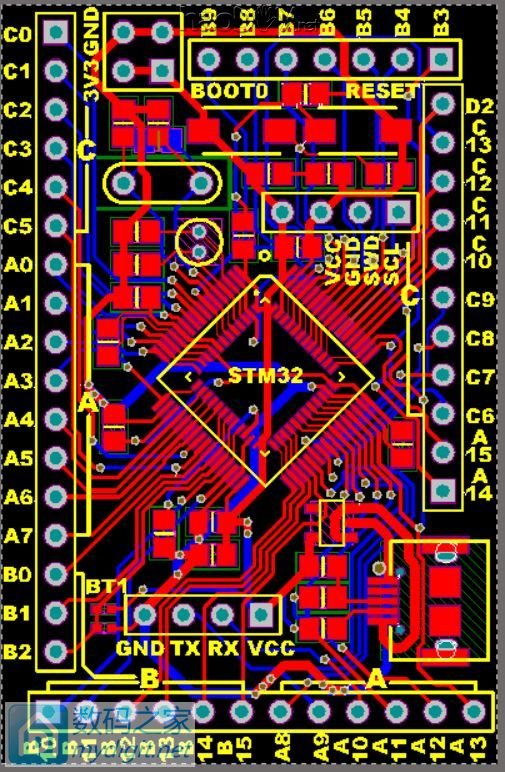

首先先说下，对不起大家了，这个试用版拖得太久了，迟迟没搞出来。之前预计一星期，不料近期实在太忙了，根本没空搞，上星期更是，每天差不多2点睡，早上7-8点又起来做事。所以整个项目就一直拖啊拖，对不住大家了。 上一贴地址：【先搞个实用版】贫民自制stm32开发板v2.0团购项目--第二帖|http://bbs.mydigit.cn/read.php?tid=1627797 昨天终于了结了一个很烦的事，今天终于有空，于是把板子给画出来了。 不过现在还差两道工序，没有加泪滴和覆铜，这个嘛，在定稿之前再加，现在加了不方便改动和检查 上效果图 布线

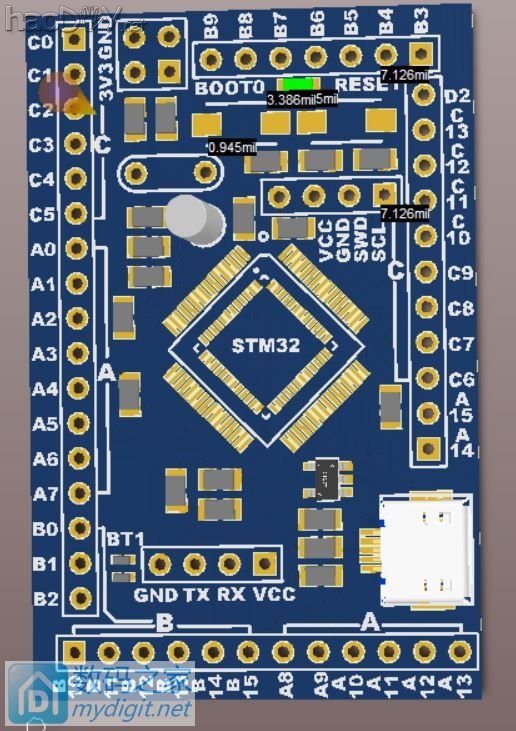

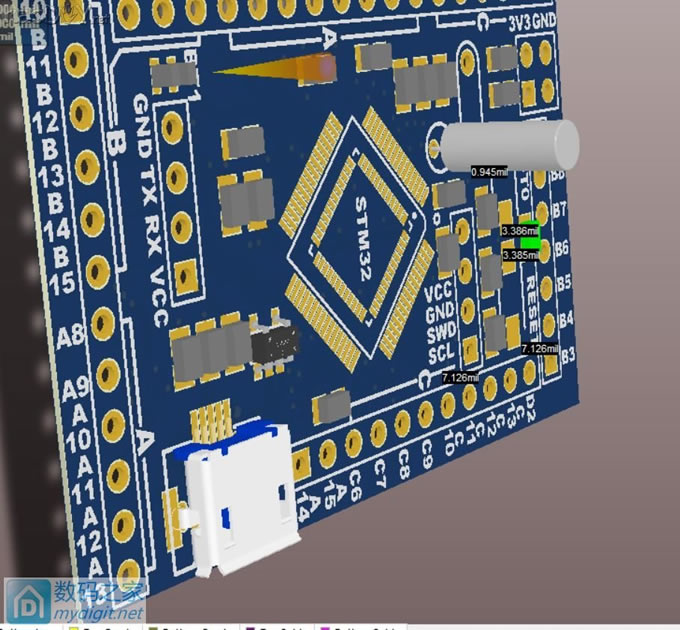

3d效果 那颗绿了的电阻，和按键贴的太紧了，实在是没办法了，不行只能改小封装了 其实现在打开设计规则检查的话，整个板子都师绿的，hhh

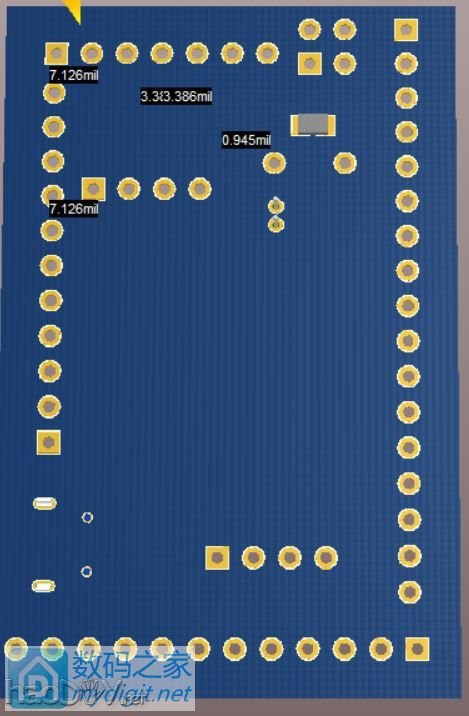

背面只有一颗电阻（晶振两脚之间的100m欧电阻），也是实在放不下的无奈之举，这电阻到时候其实也能变通的焊在正面，这样背面就没有任何原件了，可以直接帖服在洞洞板上

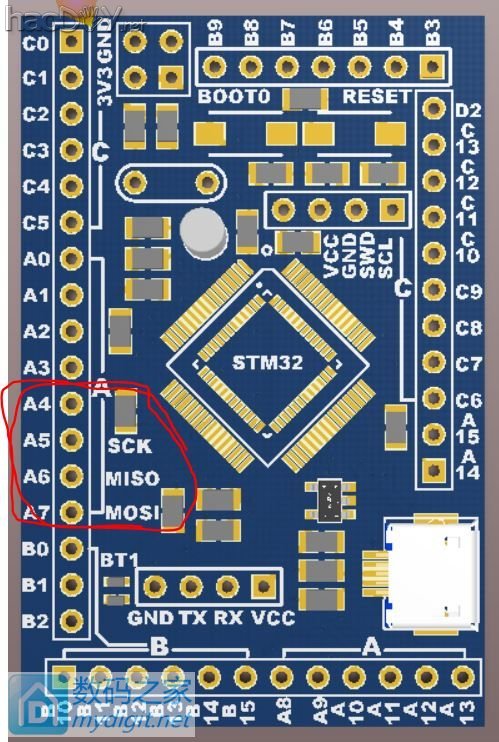

更新：应要求加了spi接口的标出。spi就是a4567这四个，连在一起的，没必要专门引出了
之前说的这几样： ch340自动下载电路 flash焊盘，可以刷主控固件当flash烧写器用 蓝牙焊盘和天线 实际上在一个3.3*5cm的板子上，根本放不下（除非背面布原件）遂放弃，心太大，力不足 关于flash烧写器，现在也没有研究好的现成资料，遂不考虑 现在就是一个带usb的最小系统，兼容焊盘，支持stm32f103r，gd32，stm32g401ccu6，就是pos机上常见的三种芯片 设计成这样的，如果还需要更小的话，可以吧边缘的引脚丝印部分直接剪掉，排针孔就变成邮票孔了，就能更小，且直接焊洞洞板上，这个具体就看个人爱好了。 麻烦大家帮忙看看，帮忙检查检查，提提意见建议，确定后我尽快去打样 工程文件链接: http://pan.baidu.com/s/1slosrKT 密码: vxaa 回帖都有m
[ 此帖被2545889167在2016-05-17 18:38重新编辑 ]
