Android控制的机器车(5)

时间:2013-01-29 16:34来源:diy.elecfans.com 作者:foooy007 点击:

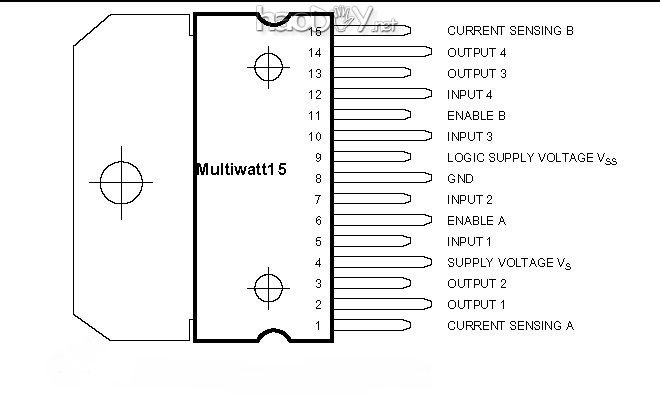

接地 2---- 左边电机的引脚 1 3---- 左边电机的引脚 2 4---- +12v 电池 5---- Arduino 引脚 2 6---- Arduino 引脚 3 7---- Arduino 引脚 4 8---- 接地 9---- Arduino +5v 10---- Arduino 引脚 5 11---- Arduino 引
接地
2----左边电机的引脚1
3----左边电机的引脚2
4---- +12v 电池
5---- Arduino引脚 2
6---- Arduino引脚3
7---- Arduino引脚4
8---- 接地
9---- Arduino +5v
10---- Arduino 引脚5
11---- Arduino 引脚6
12---- Arduino引脚 7
13----右边电机的引脚1
14----右边电机的引脚2
15---- 接地

把电池的+12v端通过开关接到Arduino Vin 引脚和L298 IC的脚4

把电池的–ve端接Arduino的接地引脚(GND)。
Android控制的机器车

Android控制的机器车



第8步Arduino编程

Arduino编程之前,需要先安装Amarino library



Arduino的原代码如下:
省略...





第9步Android上安装软件



我在Android (责任编辑:admin)
