把妹神器再现江湖发光萤火虫 视频

时间:2017-05-12 09:22来源:本站 作者:haodiy 点击:
制作这个东东首先是在一次逛公园中,看见了久违的萤火虫,想起了很多事,,,,,,好吧,,,,其实就是送MM的,如果,,,,泡妹子像DIY那么简单就好了,说多

制作这个东东首先是在一次逛公园中,看见了久违的萤火虫,想起了很多事,,,,,,好吧,,,,其实就是送MM的,如果,,,,泡妹子像DIY那么简单就好了,说多都是泪,这是我第一次制作PCB,有不合理的地方请大家提出,谢谢!

由于手机刷机忘记备份,一个月的照片没了,所以只能上后期的照片了。

想起制作这个小小的东西,就用了一个月,DIY说难不难,说容易也不易,我只是一个菜鸟,什么都往简单的方面去做,有了想法,就不断地查资料,看文档,画电路图,画PCB,自制PCB(说多都是泪,失败乃是成功之母呐,蓝油,绿油,菲林纸,喷墨打印机,显影剂,脱膜剂,PCB腐蚀剂等等,样样都有毒哪,按照我的经验,可能用感光干膜制作比较好,毕竟蓝油是很臭的,吹干也难,比较耗时间,第一次做,什么都要尝试,有耐心就好,失败了很多很多,总之直到做成之后,我做的PCB还是做不好的,阻焊层很难掌握曝光时间,)本来每一个步骤都拍有照片,无奈就这样丢失了

利用呼吸灯的原理模仿萤火虫发光,采用STM8作为主控,之所以采用STM8,只是因为想顺便学一下它而已,对于这个简单的作品,用最简版的51就可以了,不过看见STM8才两块多,便宜,就顺便学一下这个新的单片机,驱动595驱动16LED。没错,就是这么简单。什么也不说了,使用IAR用库函数开发,写程序,下面见图



把妹神器再现江湖发光萤火虫 视频

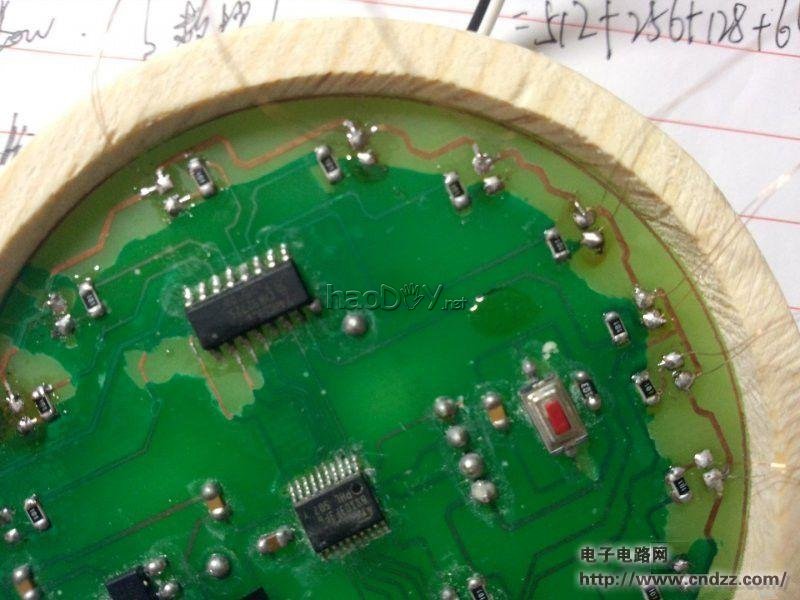

圆形的PCB,用手工曲线锯锯得好辛苦,看见那一块深绿一块浅绿吗?阻焊层曝光不足就揭开的结果,可是有些焊盘已经凝结了,可能是刮的不均匀的结果



把妹神器再现江湖发光萤火虫 视频

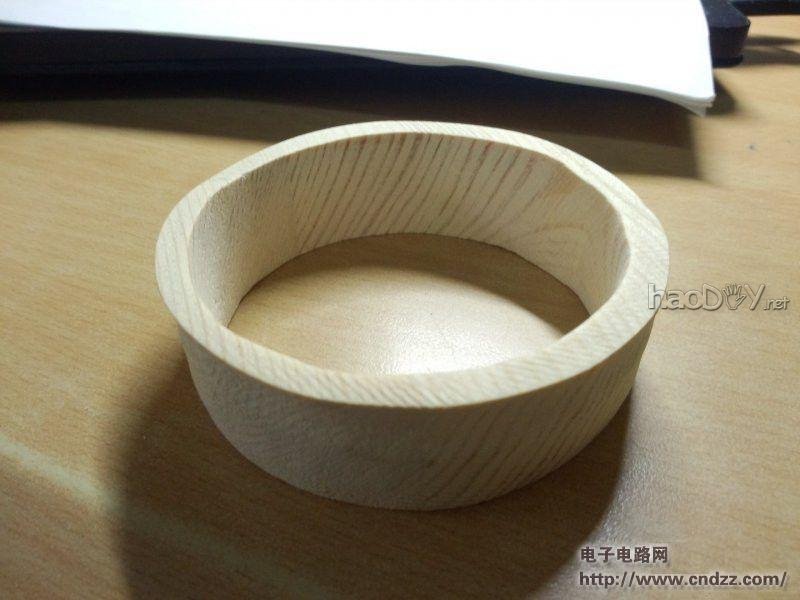

然后制作这个圆环,将PCB卡进去



把妹神器再现江湖发光萤火虫 视频

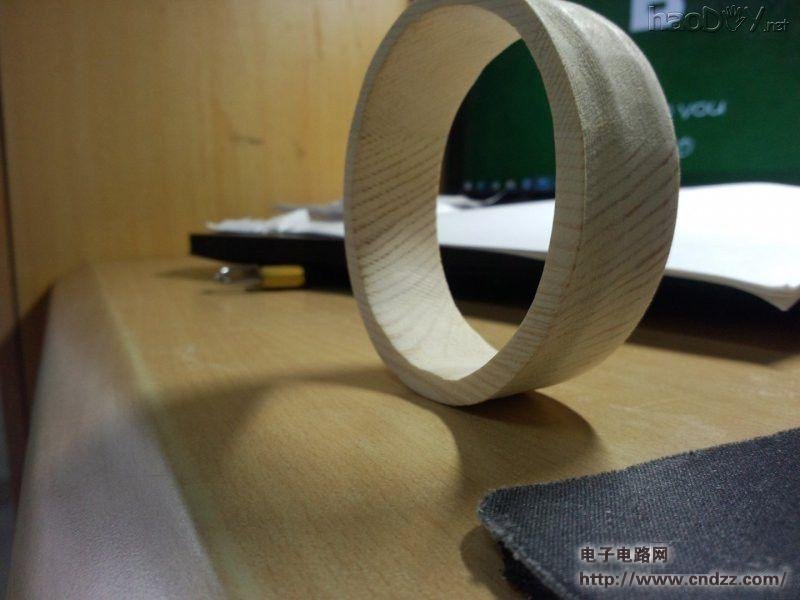

一大块木,先曲线锯锯出大概的圆环,之后用锉刀慢慢修,光滑的圆环用锉刀打磨完成之后用砂纸细磨,又粗砂到细沙,虽然很辛苦,可是最后看见光滑的圆环很有成就感,这大概就是DIY的精神。

更多精彩内容详见附件。

下面是视频展示:
