Android控制的机器车(3)

时间:2013-01-29 16:34来源:diy.elecfans.com 作者:foooy007 点击:
arduino Uno 放进盒子里,让 USB 端口碰到盒子的宽边,然后你要在需要打孔的地方做上标记(因为 USB 口要从盒子的宽边上伸出来)。这样有助于我们在完成制作之后,还能对 arduino 板进行编程。 在盒子上钻孔之后,
 arduino Uno放进盒子里,让USB端口碰到盒子的宽边,然后你要在需要打孔的地方做上标记(因为USB口要从盒子的宽边上伸出来)。这样有助于我们在完成制作之后,还能对 arduino 板进行编程。

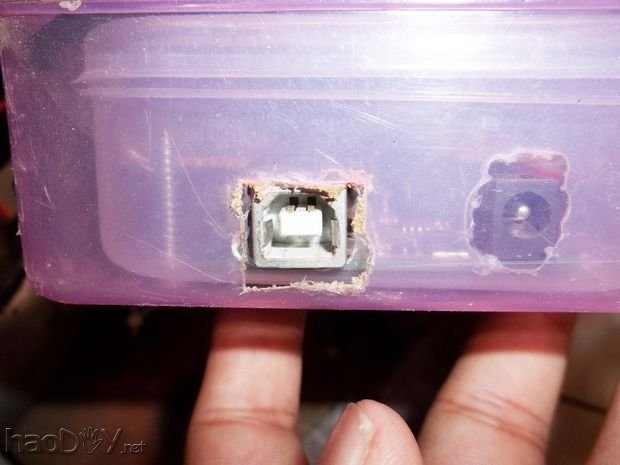

在盒子上钻孔之后,再次把 arduinoUno放置到盒子里,然后用点力让USB口从孔伸到盒子外。



接下来要在盒子的侧面长边上标记、钻出16个小孔,让导线从孔里伸出来(将要连接到另外的电路上)。



然后在对面的盒壁上标记并钻出12个小孔,同样要让导线从孔里钻出来,用于连接到另外的电路。注意排布的整齐性。



在盒子的底部钻4个小孔,用于固定 arduino Uno板。

5      最后把 arduino放进盒子,用螺丝固定在盒子底部。Fit the header arrays on the arduino pins and drive the wiresof the header pins array through the holes made in the enclosure box.

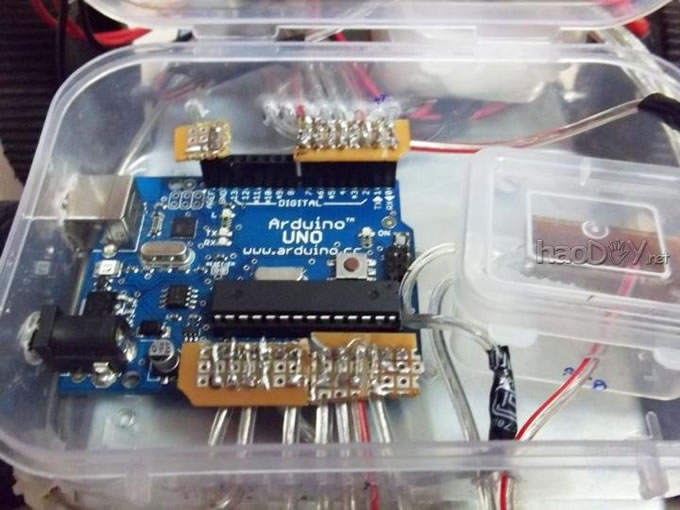

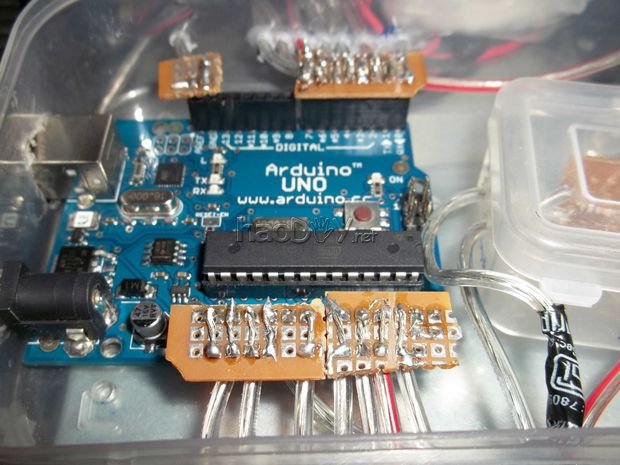

6      完成后的Arduino盒如图1.


Android控制的机器车

Android控制的机器车

Android控制的机器车


第4步制作蓝牙收发器盒

焊接收发器是最难的一步。

1. 在脚1上焊接一根4寸长的导线,作为Tx引脚。.

2. 在脚2上焊接一根4寸长的导线,作为Rx引脚。
   3. 在脚12上焊接一根4寸长的导线,作为+3.3v的引脚。 (责任编辑:admin)
