新制作或维修前后的胆机都需要进行测试，下面参照有关资料简要介绍一下胆机测试的问题： 一、静态检测及调整 （一）、电路检测及调整 功放焊接后在不不插电子管不通电情况下，按照电路图，从后至前逐一检测接线、变压器、电阻的阻值，发现短路或阻值不符的应及时排除故障。用指针表欧姆档(黑表笔接正极，红表笔接负极)，测试直流高压输出端，指针迅速摆动后应缓慢回到起点（如果有泄放电阻则会到其相应阻值处）。测试结果与电路图符合后，接通电源从整流、功放、推动、前级逐级插上电子管，边插边观察，如发现灯丝不亮、打火、冒烟等故障要及时排除，一切正常后方可进行下一步测试。 （二）、电压、电流测试及调整 （1）、静态测试不加输入信号，为了安全应接上音箱。机器预热30分钟以上，从整流部分开始由后往前逐级测试静态电压和电流，电源电压要求±10%以内，测出的电压、电流误差不超过±10%视为合格。为了方便，电流可以通过测试阴极电阻、屏极电阻（包括输出变压器直流电阻）以及帘栅极电阻的电压降来换算。固定偏压功放为了测试方便，常在阴极串接一10欧姆的电阻，通过测试其电压降，可以得知屏极电流，有的机器把栅负压调节电阻安装在底盘盘面上，便于调整。测试数据应记录下来，方便判断电子管衰老程度以及维修、调试。在测试过程中发现问题应逐一排除，并记录下来。 需要注意的是，电子管手册给出的屏极电压、帘栅极电压为屏极或帘栅极到阴极的数据。在设计电路特别是自给偏压电路时必须注意。但一般情况下为了测试制作方便，很多资料、包括生产厂家提供的电路图标注的电压均为对地测量值。下面EL34单端功放电路，屏极电压标为为264V，阴极电压为13.9V，如果是指屏阴极电压，则总电压应当为277.9V，已经超过了270V直流高压，显然是不可能的。该电路屏极电压实际为250.1V，帘栅极电压为256.1V。再看第二个图里Vbb为直流高压，注意下面表里的电 压值也标为Vbb，
这一点初学者务必分清。
测试时使用万能表，指针的、数字的均可，视个人习惯。如同时具备两种表使用较灵活。指针表要选择灵敏度高的（如20K/V）以减少测试高内阻电路的误差。
由于胆机电压高，必须注意人身安全。为了测试方便，可以把负表笔改为鳄鱼夹，接在底板上，用左手持正表笔测试，腾出右手可以记录数据。如果万能表电压量程不够，500型、MF47等表有专门的高压测试棒，也可以增加倍率电阻来扩展量程。（2）、静态电路的调整 静态电压、电流如果与设计要求不符，可以参照以下原则进行调整： 1、电压 调整整流电路的降压电阻或滤波电容，更换整流管（内阻：晶体管＜旁热管＜直热管）。电压的变化也会带来电流的变化，因此电压变化后应重新测试电流。 2、调整电流 电子管工作电流的变化会引起音质变化，电子管的屏极静态电流与栅极负压及屏极电压有关，一般可以通过改变栅极电阻来调整电流，栅负压影响跨导，因此如果偏差较大，应考虑换管。前级放大管可以通过调整降压（退偶）电阻阻值来改变电流，多极管的屏极电流受帘栅极影响较大，调整帘栅极电压可改变屏极电流。SRPP直耦电路有多个调节点，包括阴极电阻、退偶电阻、直偶电路后级的阴极电阻。 静态测试合格后才能进行下一步指标测试。电源电压不稳定的地区，可加调压器或稳压装置（其输出波形应当为正弦波）。 二、指标测试 胆机测试指标依据为IEC-268-3(GB-T9001-1998)标准 测试仪器：负载（电阻4、8欧姆功率大于功放额定输出功率的一倍、音箱）、音频信号发生器（20Hz~200KHz正弦波、方波）
、
毫伏表

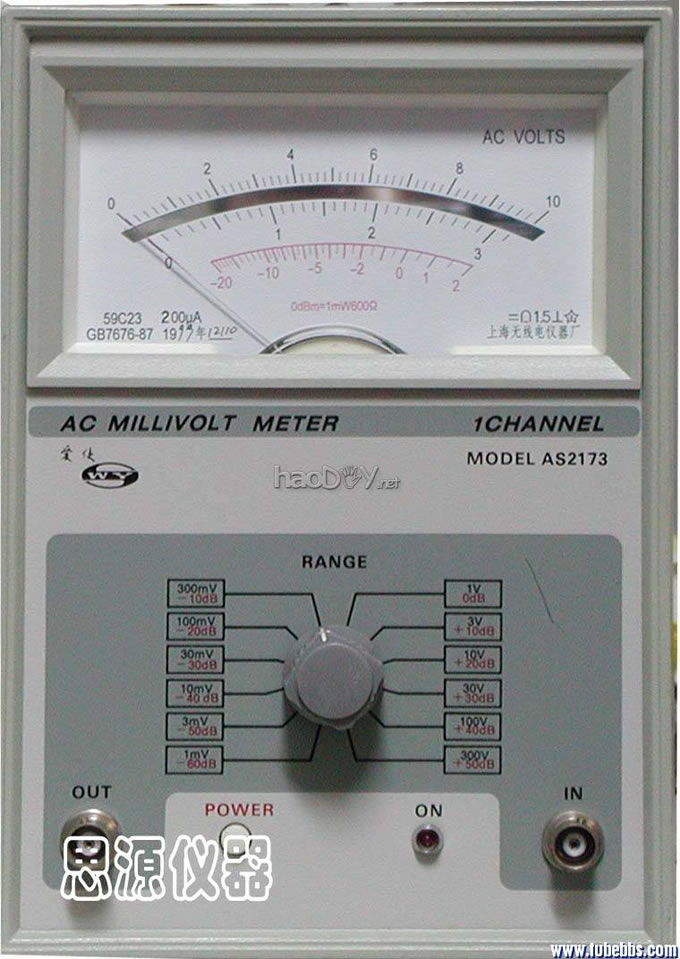

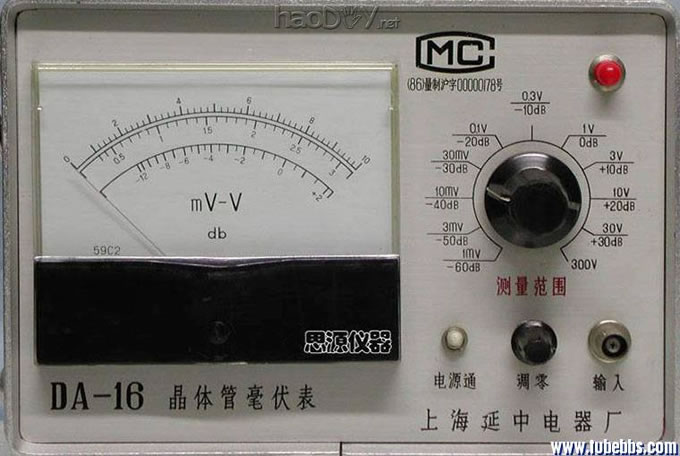

（频率20Hz~500KHz、最低分辨率0.2mV，图为2173、DA-16毫伏表，双针毫伏表现在使用较多)、失真仪、示波器（模拟式通用型带宽1M以上）。

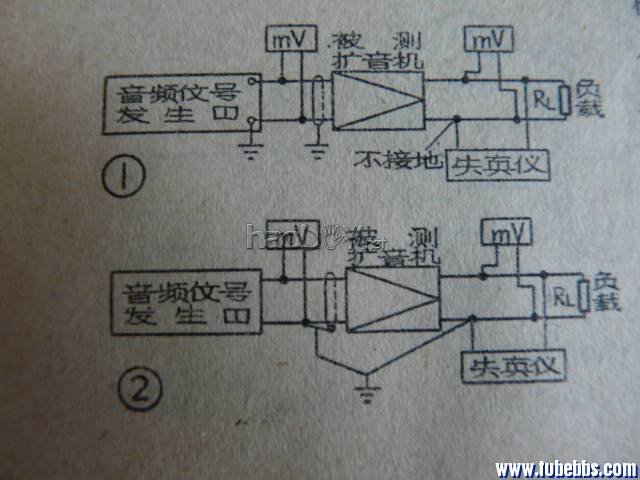

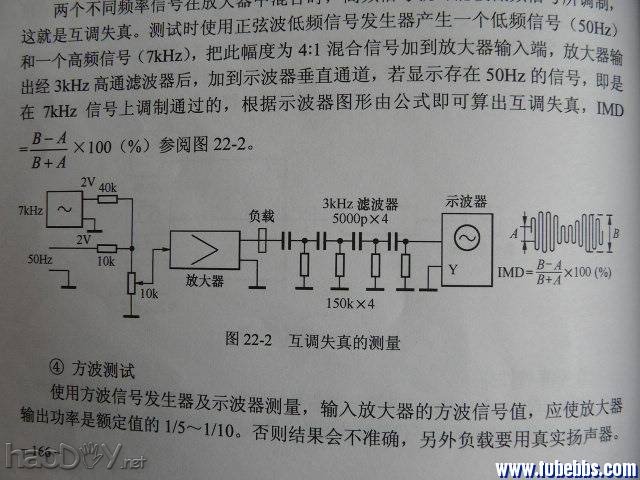

。仪器按以下方式连接： （1）、 失真度  #p#分页标题#e# 图①为平衡输入电路接线方法，图②为非平衡输入电路接线方法 ，输出端接示波器观察波形失真情况。 （2）、互调失真、方波、瞬态特性测试 信号发生器——功放——示波器 毫伏表 （3）、其它

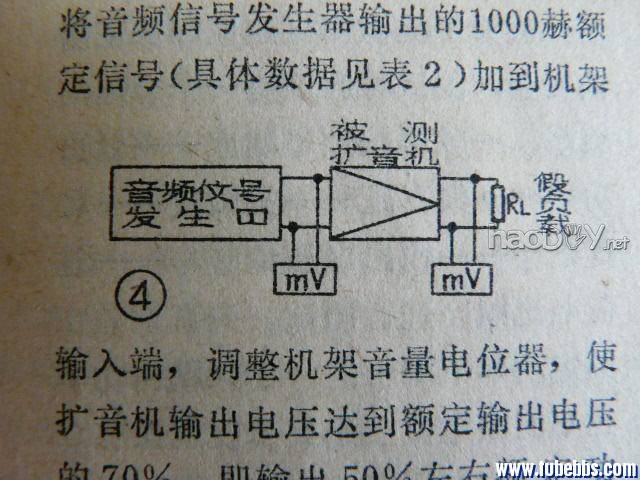

（一）、频率特性 （1）、测试 仪器设备连接如（3），采用电阻做假负荷。功放的音量控制开到最大位置，信号发生器输出正弦波信号，电压保持为额定灵敏度的1/3。如额定灵敏度200mV则信号电压为67mV；额定灵敏度为350mV，则信号电压为117mV。信号发生器输出阻抗应小于被测功放输入阻抗。 以1KHz频率读数为基准，测试不同频率（如：10、20、30……100、200、300……1K、2K、3K……、10K、11K、12K……20K、21K、22K或16Hz、20Hz、30Hz、40Hz、60Hz、80Hz、100Hz、120Hz、160Hz、200Hz、240Hz、320Hz、400Hz、640Hz、800Hz、1KHz、1.2KHz、1.6KHz、2KHz、3.2KHz、4KHz、6KHz、8KHz、10KHz、12KHz、16KHz、20KHz、24KHz等频点）的输出电压，在特性变化比较明显的转折点取样间隔可以密一些，特性较平坦的地方取样间隔大些。示波器则用来观察波形失真及自激振荡等引起的波形异常。高保真音响要求频响范围内增益变化不超过基准频率的±1dB，其允许电压变化幅度为-0.891~1,122，电压变化在规定值以内的是该功放的频响范围。频率响应用dB(电平)来表示，以1KHz频率输出电压(0dB为基准）对其他频率输出电压的比值的对数形式即某频率（f）的电平（dB）=20lgfHz输出电压/1khz输出电压。 （2）、影响频响的因素 整机频响较差的原因：负反馈较小，负反馈电阻阻值变大；低频特性较差原因有：输出变压器初级电感较小，耦合电容容量较小；高频特性不好的原因有：输出变压器漏感、分布电容较大，电子管极间电容较大；某一频段突出：分布电容与漏感形成谐振，自激振荡；左右声道频率特性不平衡，多数是由以上几方面参数不等造成的。 （二）、谐波失真测试 仪器设备连接如（1），采用电阻为假负荷，信号发生器输出正弦波信号。 由于放大电路的非线性使信号波形变化，产生很多谐波，各高次谐波含量均方根和与基波的比例为总谐波失真（THD）。 失真仪的工作原理，首先测试设备输出信号的总电压有效值，然后用基波滤除网络滤去基波（GB/T9001-1998标准规定在测试音响放大器谐波失真与噪声时，应当加具有-18dB/oct陡峭衰减特性的22.4Hz~22.4KHz的带通滤波器），再测试出剩余谐波电压的有效值，与总电压有效值的比为有效失真度。失真仪测得数据减掉信号发生器的失真度和仪器本身失真度，才是功放的失真度。由于高保真功放失真度较小，因此失真仪不宜使用准确度较差的老设备。失真仪还可以用来测试噪声，同时也可以单独使用其毫伏表部分测试音频信号。 测试信号频率应覆盖频率特性范围，信号发生器输出电压为功放额定灵敏度电压。 失真度与功率与频率有关，如果不标明测试频率范围或输出功率，则该数据没有任何意义。 人耳对能觉察到5.2%的二次谐波失真和4.4%的三次谐波失真。普通功放总谐波失真不超过10%的功率为额定功率或不失真功率。高保真胆机的总谐波失真应小于1%，胆机的谐波分布是是二次谐波最强，三次谐波渐弱、四次谐波更弱，推挽电路使二次谐波失真抵消，单端功放丰富的二次谐波产生浓厚的“胆味”。而石机的总谐波失真尽管可以做到0.1%以下，但是直到10次谐波都保持一定的能量，因此与胆机相比在听感上有明显的差别。 产生失真的原因：输入信号峰值大于栅极负压，耦合电容漏电，电源内阻过高、前级极帘栅极电压不稳，栅负压取值不当极自给偏压阴极电阻阻值变化引起工作点偏移，倒相电路不平衡，推挽管电流不对称变压器有直流通过，负反馈不对称等。 （三）、互调失真测试 仪器设备连接如（2），采用电阻假负荷，信号发生器输出7KHz正弦波信号，同时外接50Hz正弦波调制信号（可取自灯丝电压），3KHz高通滤波器，示波器。

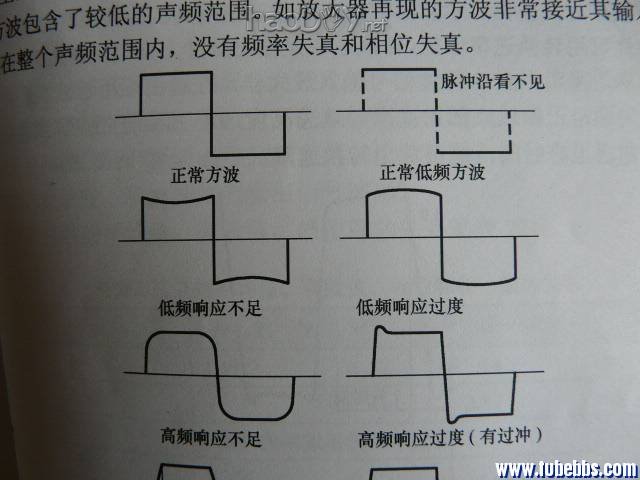

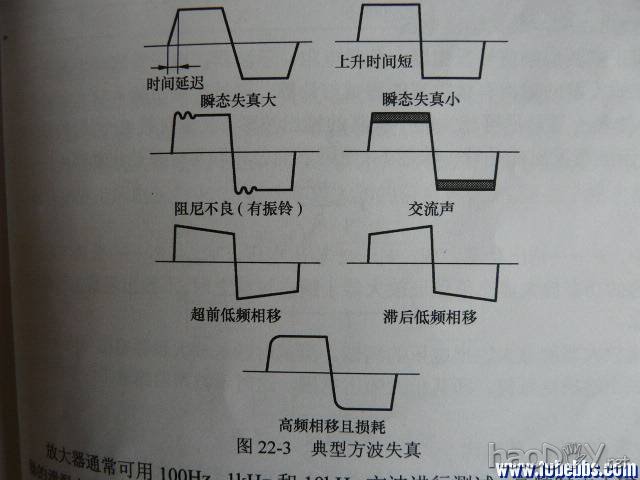

（四）、方波测试 根据方波通过功放后的波形变化，可以了解功放的过度特性，便于判断频率特性和失真原因。仪器设备连接如（2），信号发生器输出方波，负载接扬声器，示波器。 输出功率为额定功率的10%~20%，方波频率可选择100Hz、1KHz、10KHz等频点。

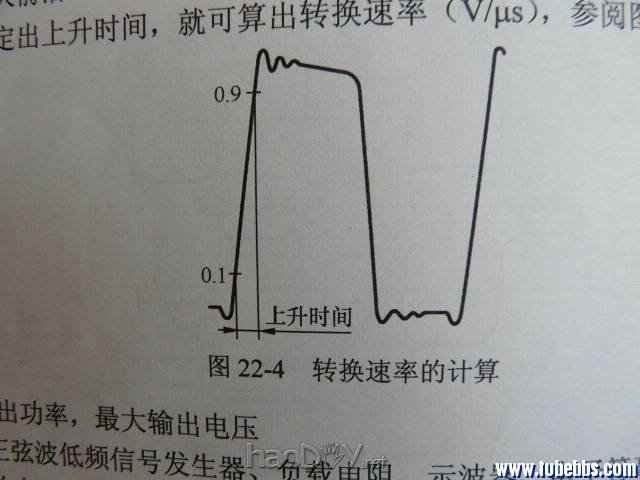

（五）、瞬态特性测试仪器设备连接如（2），信号发生器输出方波，负载接扬声器，示波器。瞬态特性可用转换速率表征，输入10KHz方波，利用示波器在输出端测试波形前沿，一地步为基准，计算出从0.1到0.9的上升时间，转换速率为V/μs。高保真功放的转换速率应大于10V/μs。
（六）、输出功率（最大输出电压）测试 仪器设备连接如（3），采用电阻假负荷，信号发生器 （1)、输出功率测试 调节信号发生器输出正弦波信号电压，同时用示波器观察波形，在波形不失真的情况下，使功放输出尽可能大的功率，此时毫伏表测得的电压为Uo(也可以通过示波器读出封-峰值得出）最大输出功率P=Uo平方/负载电阻。 （2）测试前置放大器的最大输出电压时，其输出端接额定输出阻抗的电阻，按照上述方法测得的输出电压，为最大输出电压。前级最大输出电压2~3V。 输出功率偏差的原因有屏极电压不极帘栅极电压不符合标准，工作点变化。输出功率不足先检查前级增益，如果增益过低引起推动电压不足，可以检查前级电子管的工况，也可以调整负反馈电压，如果高压和推动电压都符合要求，屏极电流过低则是功放管老化。左右声道输出功率不平衡可以通过调整负反馈电压解决。 （七）、信噪比测试 测试仪器为（3）在第（六）项测试完成后，将功放信号输入端短路，音量电位器旋转到最大位置，用毫伏表测得的电压为输出端噪声电平Un，第（六）项功率测试测得最大输出电压Us之比以对数形式表示噪声电平（dB)，N/S(dB)=20lgUn/Us为信噪比。优质功放仪器信噪比达到80dB以上。由于人耳的听觉对1-1.5KHz的灵敏度最高，因此用宽频带测试出的噪声与人耳的感觉不符，所以需要采用 A计权，使用频响曲线与40方等响度曲线（见文后附图，方是响度单位，有的资料方加口字旁）对应的滤波器，用dBA表示噪声电平，A计权条件测出的信噪比要比宽带测试值大5~6dB。因此噪声参数需要标明测试条件。 胆机的噪声包括：来源于电阻的热噪声，来自电子管的散粒噪声、闪烁噪声及颤噪效用噪声（话筒或微音效应），来自不同材料吧完全接触的接触噪声以及交流声等。 （八）、输入灵敏度测试，仪器设备连接如（3），采用电阻假负荷，信号发生器。输入灵敏度为最大不失真输出功率时的输入信号电压，一般功放失真度＜10%，高保真功放失真度＜1%。测试电路如（2），输出端接假负载电阻。信号发生器输出1KHz正弦波，输出功率达到第（六）项测试毫伏表测出负载电阻上的电压U=√P/Ro时，其输入信号电压就是输入灵敏度。如果用dB(电平）表示则输入电平(dB)=20lg输入电压/0.775V。0.775V为0dB标准，600欧姆负载阻抗1mW功率的电压，√0.001X600=0.775V。前级输入灵敏度100mV，一体机输入灵敏度200mV~350mV，后级600mV。 输入电平超过灵敏度标准，说明增益不够；低于灵敏度标准，说明增益过高，容易引起过激。原因参照输出功率测试项。 （九）、阻尼系数测试 阻尼系数是功放的一个重要参数，胆机的阻尼系数=RL/Rp(RL为 输出变压器初级阻抗。rp为电子管屏极内阻）系数越大对扬声器运动的控制能力越强，可以改善扬声器是瞬态响应，使其做到令行禁止。由于三极管的负载阻抗为内阻的2~4倍，如300B为3.97~4.4，2A3为3.13；多极管负载阻抗为内阻的0.1~0.25倍，如6V6GT为0.1~0.11,6L6G为0.11~0.13，EL34为0.133，三极管的阻尼系数为多极管的8~40倍，多极管超线性接法和三极管接法可以明显提高阻尼系数，负反馈电路可以提高阻尼系数，多极管阻尼系数大于4才能有较好的控制能力，大于10则可以得到满意的低频放音效果。 阻尼系数测试，需分别测出功放的输出阻抗和负载（扬声器）阻抗。也可以采用下面简便方法，仪器接法（3），信号发生器输出100Hz或700Hz正弦波信号，电压为额定灵敏度，在额定阻抗负载电阻Ro上用毫伏表测出电压值Uo，然后把负载阻抗减少为Ro/2，测得电压为Uo'，阻尼系数= Ro(Uo-Uo')/（2Uo'-Uo)。 三、其他测试 （一）输出变压器的测试 （1）、直流电阻 推挽电路要求两侧直流电阻误差不能超过5%，质量好的不能超过1% （2）、变比 同直流电阻 (3)、绝缘性 利用摇表测试。 （4）、初级电感 初级电感决定最低频率，测试电感需要RLC电桥，数字表的电感档或指针表加交流电测试。次级开路，测得初级电感，电感读数与测试频率有关，单端输出变压器直流成分会影响电感量。推挽电路要求两侧电感误差不超过5%，质量好的＜1%。单端输出变压器及扼流圈通过调整空气隙可以改变少许电感量。 （5）、漏感 漏感和杂散电容决定最高频率， 将次级短路，测得的电感值为该变压器漏感，一般变压器漏感小于电感的1/100，质量好的＜1、200，优质的变压器可以达到1/15000。超线性接法对变压器质量的要求比较苛刻。 （6）、波形测试 输出变压器的测试最好在额定功率条件下实际电路里完成，小信号的测试数据和波形没有实际意义。利用信号发生器的正弦波与方波信号，扬声器负载与示波器。 （二）、喇叭谐振频率测试 如图

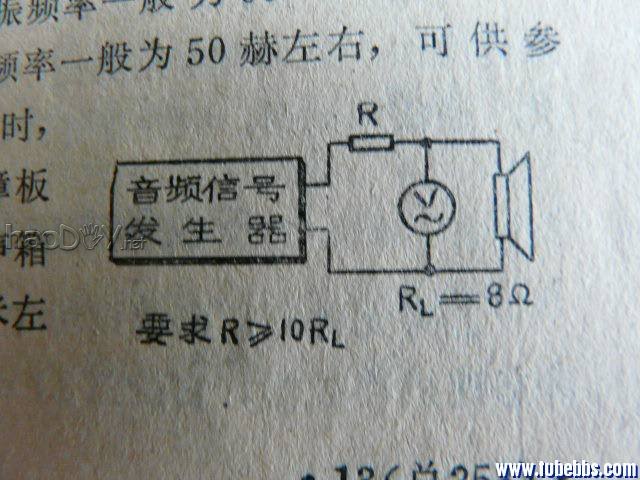

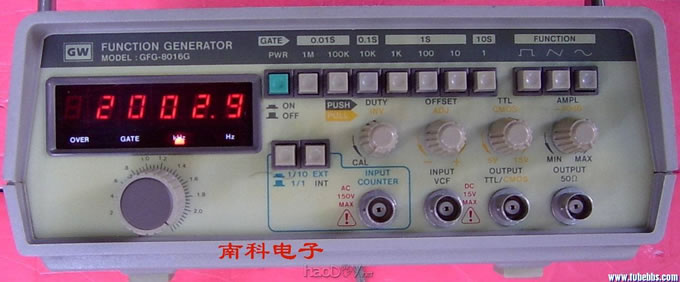

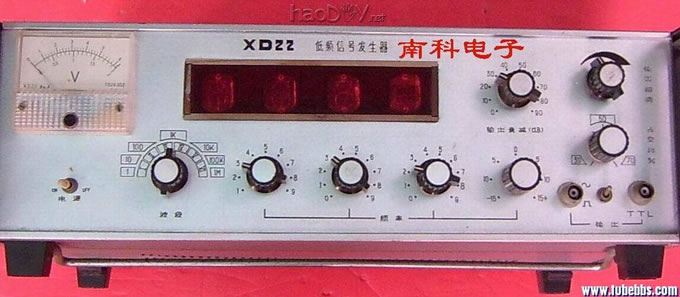

喇叭不能装在音箱极障板上（测试音箱及障板谐振频率除外）信号发生器输出电压=√PR P为标称功率，R为标称阻抗，y阻值为R的10倍，信号发生器由高频到低频，当毫伏表指针摆动幅度最大时的频率就是谐振频率。 （三）、定压功放输出电压调整率测试 定压功放使用深度负反馈，使输出电压不超过一定幅度（不是不变）。定压功放测试电阻R=U平方/P，输入1000Hz正弦波信号，调整输入电压达到额定功率的输出电压U，然后将负载电阻加大一倍，测得输出电压U2，U2不超过1.35U1（2.6dB)，去掉负载进行空载测试，U2不能超过1.35U1。如果超出较多说明负反馈电路有问题。 四、简易工作室的建设 （一）、基本仪器及其代用 工欲善其事必先利其器，除了常用的万能表、RLC电桥以外，现在二手仪器较便宜，可以根据经济条件添置一些。 （1）、信号源 音频测试信号源包括20Hz~20KHz正弦波、方波。较常用的XD22、建伍203、固纬8016G（函数带频显）等，添置设备时不要考虑电子管等老型号产品（收藏除外）。2002年11期《无线电》杂志CD盘包括20Hz~20KHz正弦波、扫频信号、白噪声、粉红噪声、褐噪声及分频段信号。广播电台播音前的试机信号为1KHz正弦波信号，可以录制下来供测试使用，自制信号发生器有LC振荡电路、RC振荡电路、文氏电桥、8038函数信号集成块等可选择，能够满足业余测试需要。 （2）、毫伏表 满足20Hz~20KHz频率，最低分辨率0.2mV，较常用的SX-2172，以及双指针的。如果有失真仪可以省去。高频毫伏表可以测试音频。有些位数较多的数字表测试频率较高可以替代毫伏表。400Hz以下正弦波信号可以使用普通数字表，测试频率较高的信号电压，可以使用音频毫伏表为标准，得出不同频率的测试误差进行校正。 下面数据是数字表MS826OF(33/4自动档）与自制毫伏表对照数据，函数发生器正弦波信号，测试过程没有调整信号输出旋钮，可以证明虽然数字表标记频率范围是40~400Hz，实际在2KHz范围内读数是可靠的。读数随频率的变化可能与线路电容偏大有关，如果有更标准的表作依据结果更准确： 频率 50Hz 100Hz 200Hz 400Hz 800Hz 1000Hz 1500 2000Hz 毫伏表读数V 3.04 3.05 3.04 3.02 3.00 2.99 2.94 2.89 数字表读数 3.042 3.039 3.038 3.033 3.015 3.006 2.957 2.892 相对误差% + 0.066 -0.36 -0.066 +0.43 +0.5 +0.54 +0.43 +0.066 自制一台毫伏表也很简单，这是利用100微安表头自制的毫伏表
下面的是本人利用CA3140运放和1mA表头自制的毫伏表，
可满足业余测试要求。 （3）、 失真仪 常用的失真仪有BS-1（BS-1A带示波器）、固纬201G、建伍171等，要求能够测试20Hz~20KHz频带，失真度0.01%。失真仪主要由毫伏表和基波选频网络组成，下图是毫伏表测试1KHz点频失真测试附加装置，  #p#分页标题#e#

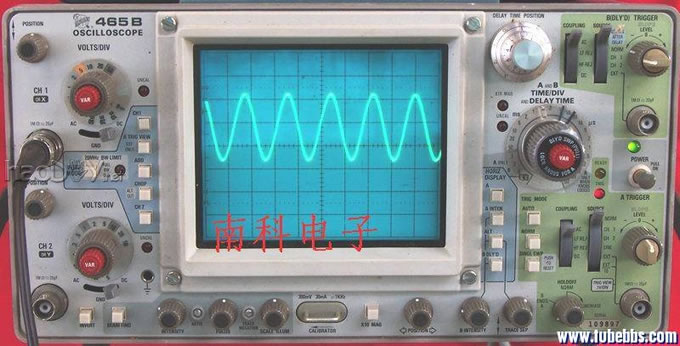

利用双T网络滤掉基波，但同时也会滤掉高次谐波，因此加上C4、W2、L1串联谐振电路提升谐波，调试时开关置于1，信号发生器输出2KHz1V的正弦波信号，开关置于2，调整W2使毫伏表读数为1V；然后利用失真仪测试一设备输出信号，得出失真度，调整W1使该附加装置得出数据与失真仪一致。选频网络的元件要求尽量准确以保证测试精度。（4）、示波器 胆机测试可使用20M以上的双踪模拟示波器，二手设备尽量选择型号、成色较新的。示波表、虚拟示波器可以替代。 （5）、电子管测试仪 业余条件下在电子管灯丝通电的情况下，利用指针表的最小电流档，正表笔接阴极，负表笔接其他极，测试电流大小可判断发射能力，与新管的数据对照，如降低30%以上可以认为老化。 （二）、工作室电气条件 电源 工作室的电源要求稳定在220V±10%之内，条件允许可以加净化稳压装置，如果长期偏高或偏低可以接调压器，本人利用高士功放的200W变压器12+12V次级与初级串接成自耦调压器（注意相位），可长期负荷1KW功率。 为避免电气干扰，一些测试仪器工作时要求接地，因此工作室需要一棵良好的地线，楼房里可利用金属自来水管，平房可用铜棒、三角铁等埋入地下（加点活性炭、盐等）。不能利用电源的地线和天然气管线。 因为是要点，有的问题点到而已，否则变成一本书了。本人虽然接触过不少专业设备，也有高级职称（与电子技术无关），但仍旧属于业余爱好。有些问题存在不同意见（如关于阻尼系数的定义及计算），我只能按自己的观点进行解释，没有精力参与争论。初学者通过不断实践自然会明辨是非，拙文能起到抛砖引玉的目的，就心满意足了。 编写时参考资料很多，对原著作者深表感谢，不一一列出了！ (责任编辑：admin) |
