                           胆机交流灯丝接地电路的作用及原理
   胆机交流灯丝接地的作用是：抑制交流感应噪声。
   灯丝交流供电会感应交流噪声，抑制其交流感应噪声的方法就是将灯丝接地，通常有两种；一是电位器的平衡接地（图1），二是灯丝中心抽头接地（图2）。

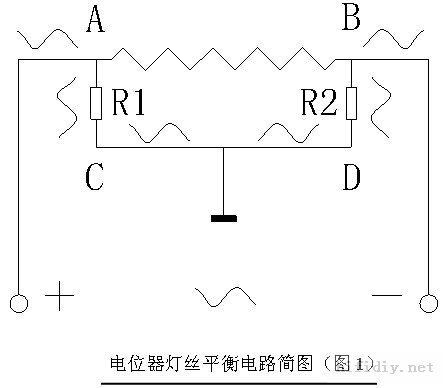

   图1，电流从A点通过灯丝到B点、因灯丝电阻r，有一个微小的电压降△V，即灯丝AB两端对地的电位差（电压差）不相等，A点的电位高于B点的电位。
   CD两端交流电对地相位相反，调节电位器滑臂使灯丝CD 两端对地电位相等时，相互抵消，故抑制交流感应噪声效果好。
   电阻R1的电压降△V1等于电阻R2的电压降△V2与灯丝电压降△V之和；
   即：△V1=△V2+△V
            R1=R2＋r
   电位器的滑臂不会在中点。

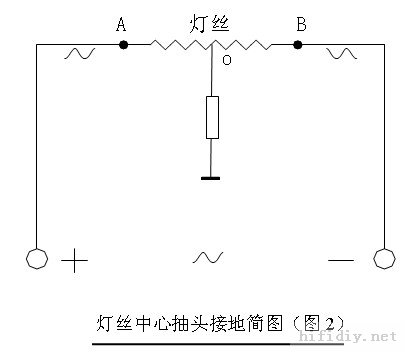

   图2，灯丝中心抽头接地可将其从中点（O点）一分为二，视为两个相等的固定电阻。由于串联电路的电压降，A点对地的电位高于B点对地的电位、差值为△V；所以灯丝中心抽头接地效果不如电位器平衡电位器
