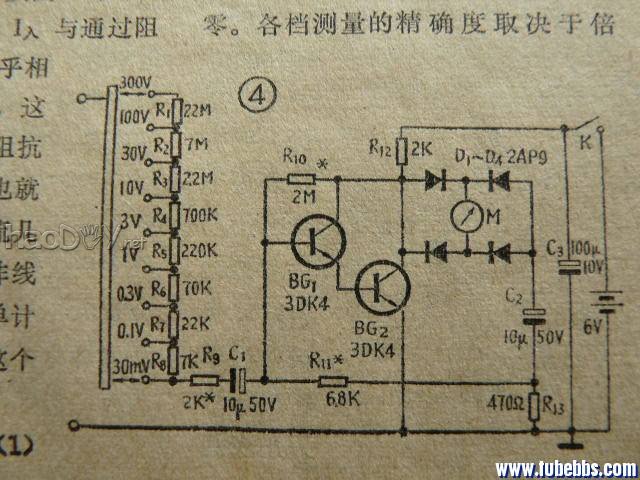

喇 叭不能装在音箱极障板上（测试音箱及障板谐振频率除外）信号发生器输出电压=√PR P为标称功率，R为标称阻抗，y阻值为R的10倍，信号发生器由高频到低频，当毫伏表指针摆动幅度最大时的频率就是谐振频率。 （三）、定压功放输出电压调整率测试 定压功放使用深度负反馈，使输出电压不超过一定幅度（不是不变）。定压功放测试电阻R=U平方/P，输入1000Hz正弦波信号，调整输入电压达到额定功率的输出电压U，然后将负载电阻加大一倍，测得输出电压U2，U2不超过1.35U1（2.6dB)，去掉负载进行空载测试，U2不能超过1.35U1。如果超出较多说明负反馈电路有问题。 四、简易工作室的建设 （一）、基本仪器及其代用 工欲善其事必先利其器，除了常用的万能表、RLC电桥以外，现在二手仪器较便宜，可以根据经济条件添置一些。 （1）、信号源 音频测试信号源包括20Hz~20KHz正弦波、方波。较常用的XD22、建伍203、固纬8016G（函数带频显）等，添置设备时不要考虑电子管等老型号产品（收藏除外）。2002年11期《无线电》杂志CD盘包括20Hz~20KHz正弦波、扫频信号、白噪声、粉红噪声、褐噪声及分频段信号。广播电台播音前的试机信号为1KHz正弦波信号，可以录制下来供测试使用，自制信号发生器有LC振荡电路、RC振荡电路、文氏电桥、8038函数信号集成块等可选择，能够满足业余测试需要。 （2）、毫伏表 满足20Hz~20KHz频率，最低分辨率0.2mV，较常用的SX-2172，以及双指针的。如果有失真仪可以省去。高频毫伏表可以测试音频。有些位数较多的数字表测试频率较高可以替代毫伏表。400Hz以下正弦波信号可以使用普通数字表，测试频率较高的信号电压，可以使用音频毫伏表为标准，得出不同频率的测试误差进行校正。 下面数据是数字表MS826OF(33/4自动档）与自制毫伏表对照数据，函数发生器正弦波信号，测试过程没有调整信号输出旋钮，可以证明虽然数字表标记频率范围是40~400Hz，实际在2KHz范围内读数是可靠的。读数随频率的变化可能与线路电容偏大有关，如果有更标准的表作依据结果更准确： 频率 50Hz 100Hz 200Hz 400Hz 800Hz 1000Hz 1500 2000Hz 毫伏表读数V 3.04 3.05 3.04 3.02 3.00 2.99 2.94 2.89 数字表读数 3.042 3.039 3.038 3.033 3.015 3.006 2.957 2.892 相对误差% + 0.066 -0.36 -0.066 +0.43 +0.5 +0.54 +0.43 +0.066 自制一台毫伏表也很简单，这是利用100微安表头自制的毫伏表

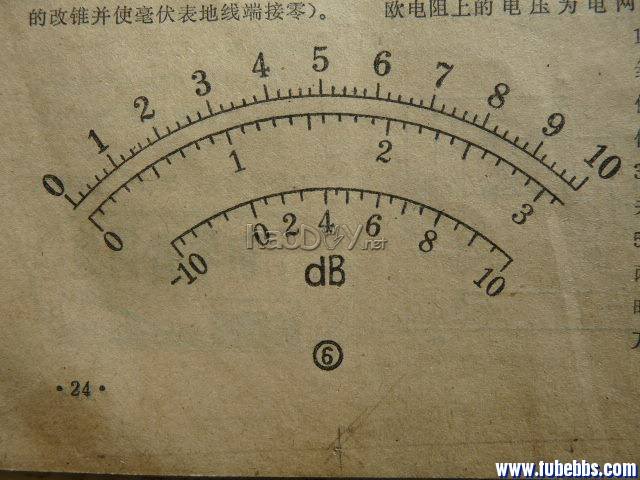

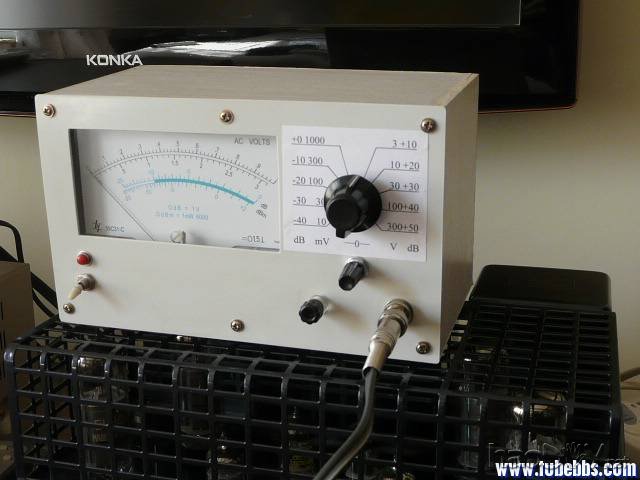

下面的是本人利用CA3140运放和1mA表头自制的毫伏表，

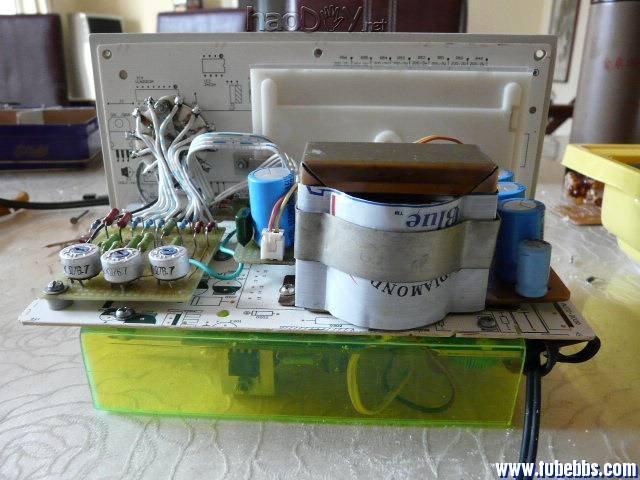

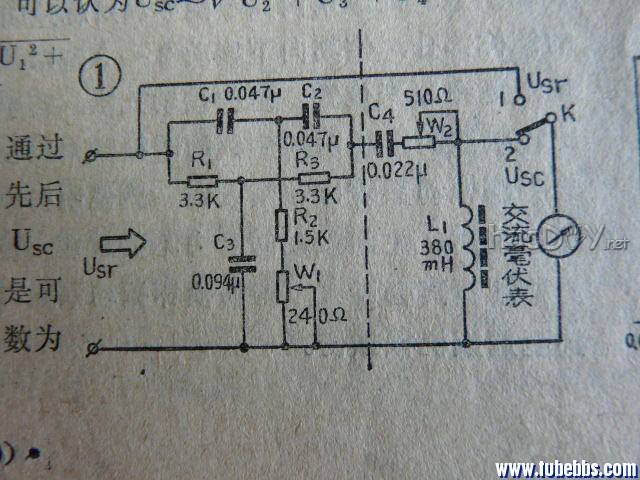

可满足业余测试要求。 （3）、 失真仪 常用的失真仪有BS-1（BS-1A带示波器）、固纬201G、建伍171等，要求能够测试20Hz~20KHz频带，失真度0.01%。失真仪主要由毫伏表和基波选频网络组成，下图是毫伏表测试1KHz点频失真测试附加装置，
