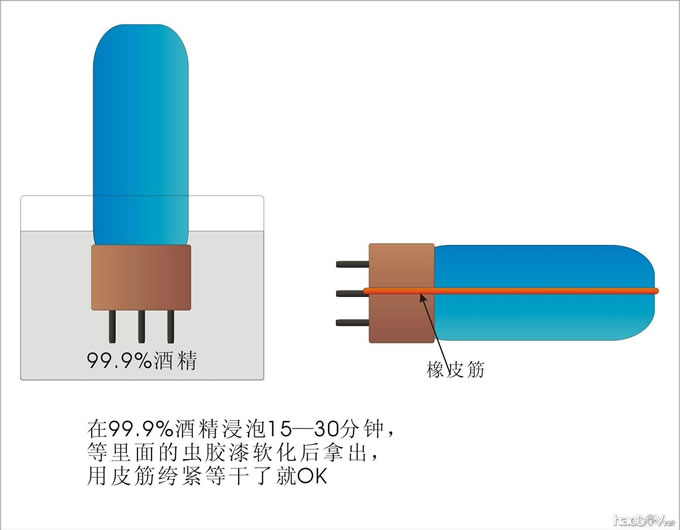

|
管基略有松动时可以用适当厚度的洋干漆（用虫胶片加酒精泡制）或其它快干油漆滴在管基边口，略微旋动管壳使它渗进管基内部，然后用酒精或香焦水揩去外边残漆，待它自然干燥或烘干以后就可使用。 有的朋友直接用环氧树脂来粘接管基，因为环氧树脂强度很高，使用时容易产生温度应力，而使管壳损坏，有的采用玻璃胶来固定，但是强度又有些不够，所以这里介绍几种比较正规的胶泥配方，供大家参考使用： （1）用酒精1份、虫胶片1份混合，使溶化成厚稠状的洋干漆。再用石膏粉3份放在小碟里，倒进1份洋干漆，把它们充分调匀后即可使用。 （2）如果没有烘烤设备，或者不允许加热的电子管，也可采用冷固胶泥。下面四种冷固胶泥使用效果较好，可以自己配制。 石膏胶泥：用煅烧石膏2份，水1份调配而成。15～30分钟即可硬固。 氧化镁胶泥：用6份25％的氯化镁水溶液与10份氧化镁粉混合。半小时以后开始凝固， 5～8小时完全硬固。 氧化铅胶泥：用1份甘油与1份一氧化铅(密陀僧)混合。15分钟左右开始凝固， 1～2小时完全硬固。这种胶泥能经受较高的温度和湿度。 环氧树脂胶泥：用1份环氧树脂，加入体积7～10％的乙二胺作硬化剂，拌和以后再加入适量的石膏粉(或粉笔粉)作为填充剂。在40～60℃的温度下烘热小半时或冷放2～3小时以后就会硬固。 下面以一只南京的5U4整流管为例，介绍一下管座松动的具体修复办法及步骤： ①烫掉管脚上的焊锡，从管基里拿出管壳和引出线，认清Br出线与管脚位置并做上记号，以免装配时弄错。 ②刮掉管基和管壳上的旧胶泥，用小圆健将管脚小孔内锉新，同时为了安装引出线更方便，可以把管脚略微锉掉一点，注意不要超过1mm，以免影响与管座的良好接触，带来隐患，并用酒精清洁处理。 ③用比引出线细一些的铜线焊接在引出线的顶部，注意焊点不要超过管脚小孔的直径，否则穿线时不易通过。因为5U4管脚不多，所以就无需引线，直接处理好管座即可。 ④ 调配好胶泥，准备使用。 ⑤ 把胶泥涂在管基四周的边口上，管壳的胶合处也涂上一些。按照原先的引出线位置，小心地把它们穿过每一只管脚小孔。然后把管壳和管基合拢，抽直引出线并把它们在管脚的顶头向管壳方向板折。再用纱布带把电子管管壳与管基垂直地捆紧，放在40～60℃的烘箱内烘3～4小时，或用较大瓦数的白炽灯泡均匀烘烤。 胶泥充分硬固后解开白纱带，剪去管脚顶头多余的引出线，然后用焊锡将引出线与管脚焊牢，再用小锉锉去超过管脚直径的焊锡。然后再用白纱布蘸少量酒精揩去管基和管壳外边残留的胶泥，放入烘箱烘干。最后用电子管测试仪测量它的性能。 修理松动的屏帽也可采用上述方法。只是在锡焊之前。应先在电炉上预先烘热金属管顶，使焊接速度增快，以防焊接时玻壳爆裂。如果屏帽已经落下，引出线已折断而仅留下极短的一段线时，可以用上过锡的细铜丝绕成一个内径比引出线直径略粗的密绕线圈，把它套在已经刮亮的引出线上，用焊锡焊牢。接长引出线以后再用上述方法修理。 虫胶片到油漆店就有卖的。 哥俩好也可以，里面要加些粉笔末，否则管子热胀冷缩，容易变形。 很好的经验，虫胶以前家具油漆都会用到，只是现在油漆店都用聚氨酯了，以前绿色环保的东西都被化学品替代，偶也给一个绿色配方：蛋清加老粉调匀，用于管座松动很有效，还有就是蒜泥加石灰，呵呵，都经过试验的。 管座松动酒精完美解决办法 1.分清管座松动成度，一般只有扭动时才有感觉的比较容易修复，本方法也是对这种情况来说的。 2.准备无水乙醇（市面购买的最好加入无水硫酸铜除水，并蒸馏处理一次），脱脂棉（一小块就够） 3.用脱脂棉蘸取乙醇在管与座接触的地方挤压使酒精进入管座，同时略微转动管子使酒精进入更深，重复几次。 4.置于阴凉处风干12小时即可 简单易行，唯一问题就是事先要用胶布贴印字，否则印字容易掉。  可以用最简单的方法，酒精把松香熔化，再对一点环氧树脂，就是最理想的封口胶，日光灯，普通白炽灯泡，节能灯管，都可以用此方法解决松动连接问题。 502万万不能用在高温电子管上，我也因此损坏了一只FU-5电子管，估计残留在管帽旁边的502胶水覆盖的部分散热不好，使用一段时间，发现管子漏气了，仔细一看原来是管帽旁边有一圈裂痕，正是502胶水覆盖的那部分与没覆盖的部分的结合处，FU-5的管帽经常松脱，真是没办法了。 (责任编辑：admin) |
