DIY电子管测试仪(参赛)

测了一批6P1，参数参差不齐啊，有曙光、合肥、上海、北京的，还是新的好啊^_^使用了一段时间，问题肯定有，总结如下：
1－灯丝电压高低直接影响到屏电流（虽然影响很小），准备改成直流稳压电源供电。
2－阳极电源怕短路，一短路就烧调整管（虽然机会很小），要加个短路保护才行。
3－还有就是各个稳压电源要用伺服电源才行，不然电压会根据管子加热时不断的变，要手动不断调整很麻烦。
4－跨导和信号幅度测量要改为真有效值测量。

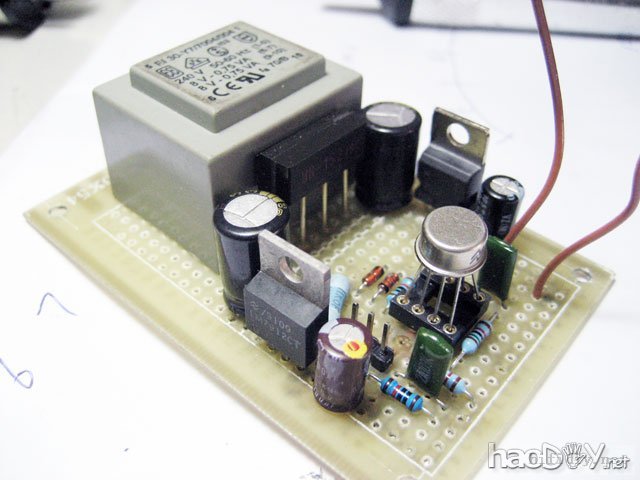

信号发生器已经做好，比香烟盒小点，性能还可以，幅度漂移在0.5％以内，加个微调使用时调整一下，完全够用了。

DIY电子管测试仪(参赛)

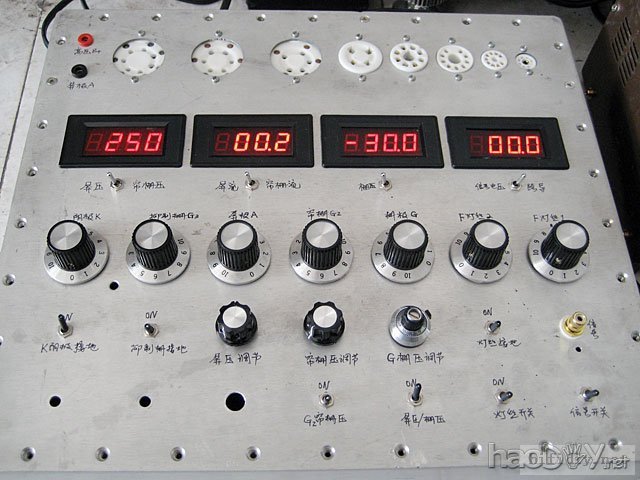

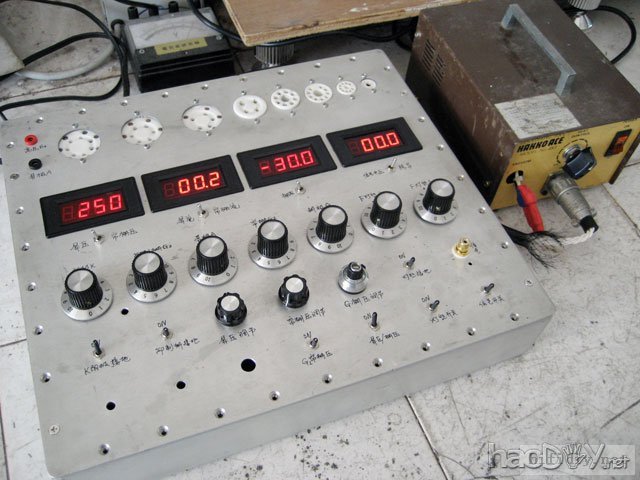

随便上两张图

DIY电子管测试仪(参赛)

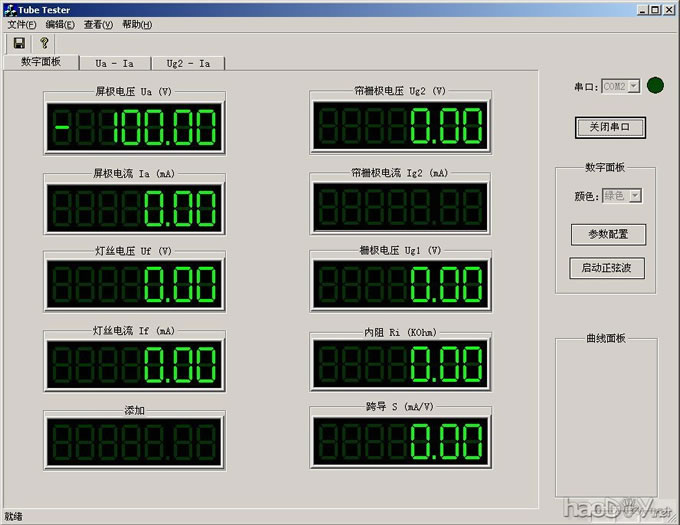

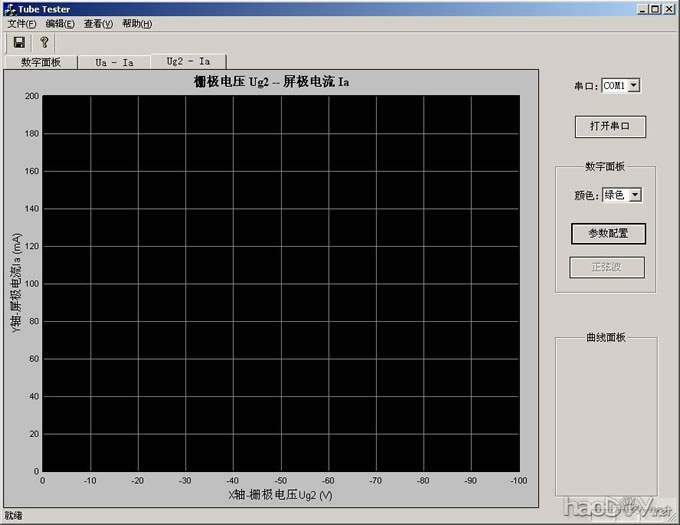

这贴太长了，而且这款手动调节测试仪已经搞好使用中告一段落了，请大家不要再跟帖，我的新研究的全电脑控制测试仪将会另外开贴讨论，谢谢大家的关注。 (责任编辑：admin)
