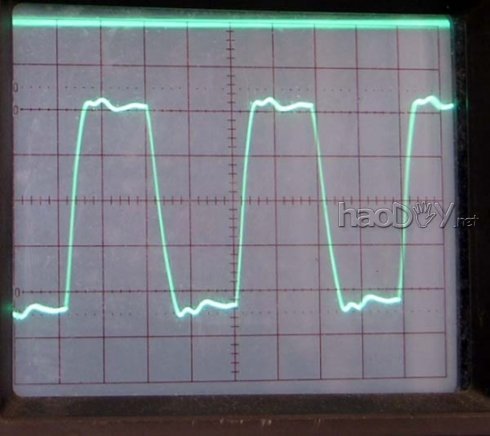

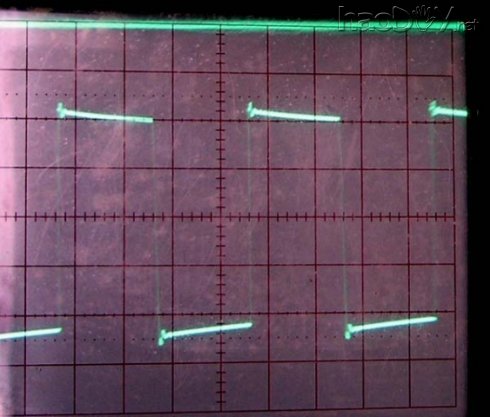

100Hz方波（输入电压1.0V）

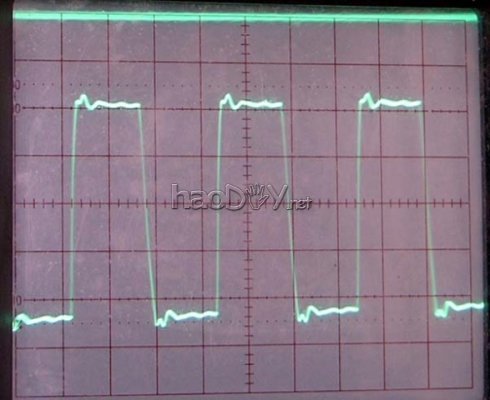

1K方波（输入电压1.0V）

5.4K方波（输入电压1.0V）

10K方波（输入电压1.0V）

    五、失真度测试
    输入信号电平1.8V，测试信号频率400Hz、1KHz，测试失真度为2%、1.8%。
    互调失真待测试。
    以上，敬请大家（特别是WE4242A兄、WE1610兄、99兄、123兄等）指点，谢谢先。

    另外：为了验证是三角波是变压器还是线路的问题，特别弄了个26的曲线和负载线图。晚上以1.0V输入电压的三角波单独测试了输入变压器。结果如下：

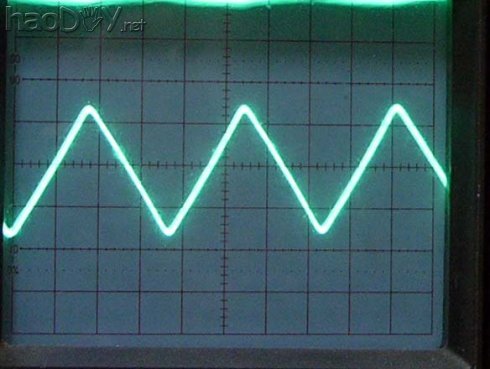

50Hz

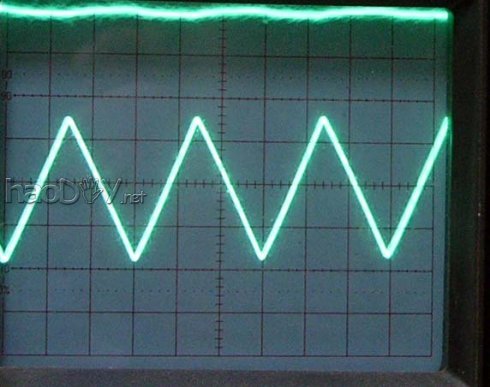

100Hz

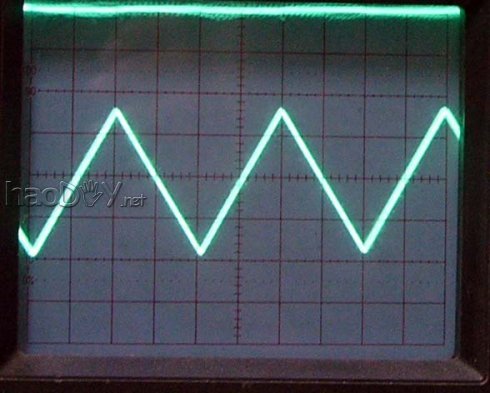

1K

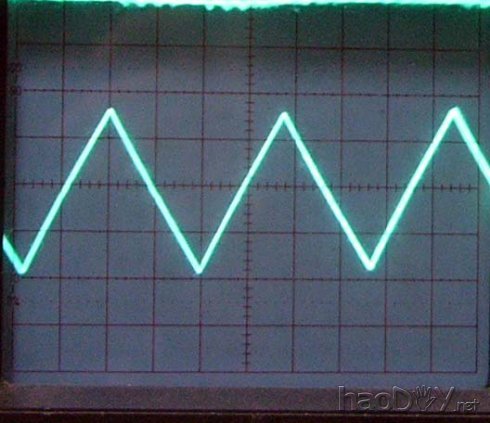

三角波5K

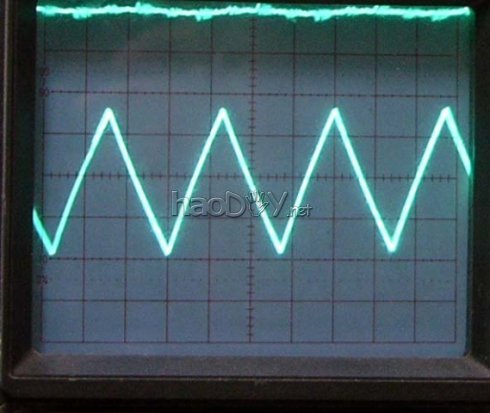

三角波10K

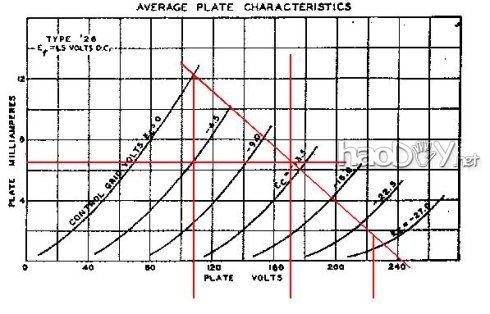

26工作点。
