实作6N8P电子管胆前级

时间:2013-04-30 15:05来源:www.tubebbs.com 作者:alwaysun 点击:
定装照 定装主线路图基本上没有动,只是将就手中元件调整了退耦 电容 和第一极栅极对地的电容数值,网上有很多正规的图,请大家明查。 定装 电源 线路请大家不要拍砖,其实真不用这么复杂,这确实一是为了 朋友 要求的威武,二也是将就手中的元件。 图上数据

实作6N8P电子管胆前级

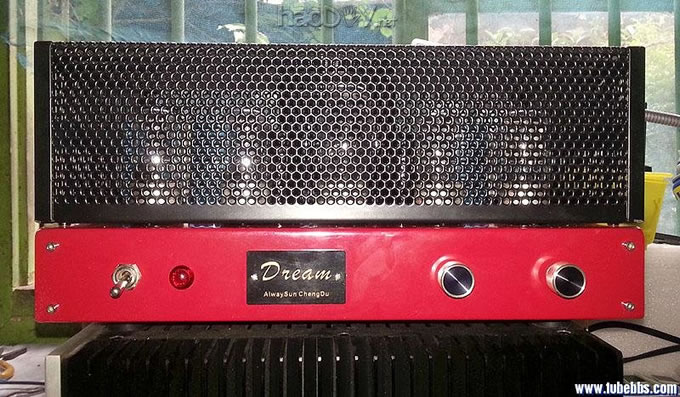

定装照


实作6N8P电子管胆前级

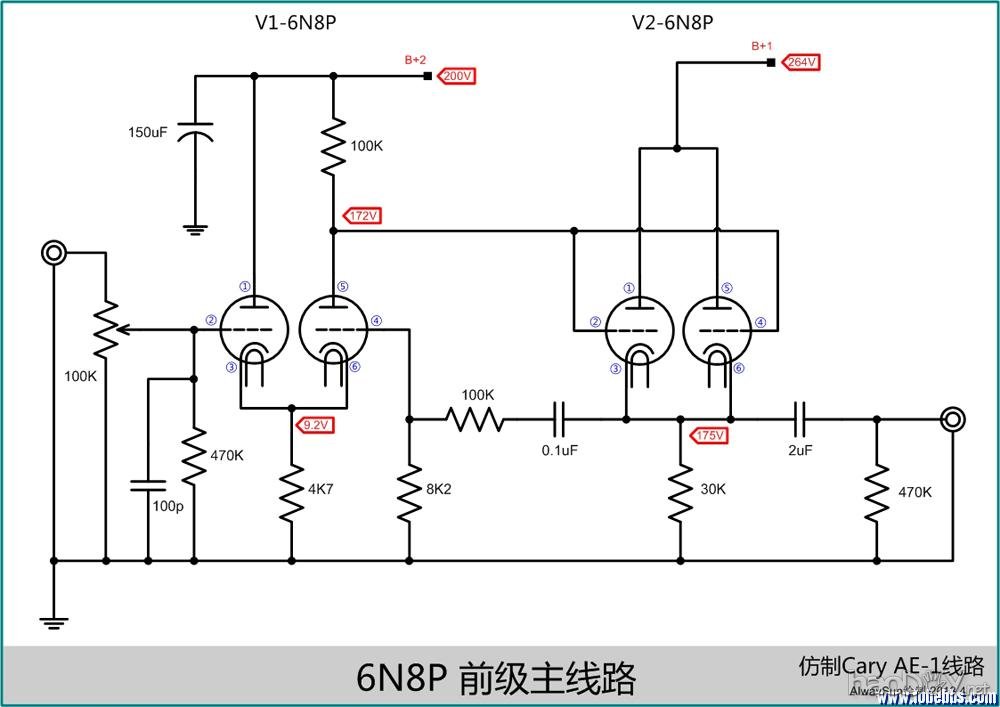

定装主线路图——基本上没有动,只是将就手中元件调整了退耦电容和第一极栅极对地的电容数值,网上有很多正规的图,请大家明查。


实作6N8P电子管胆前级

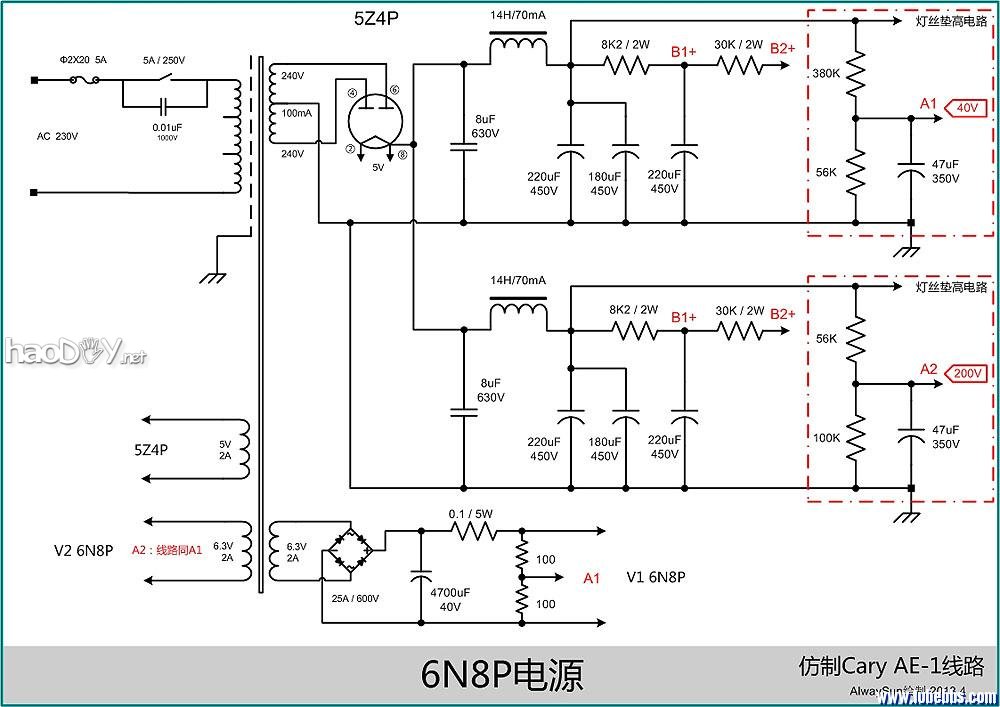

定装电源线路——请大家不要拍砖,其实真不用这么复杂,这确实一是为了朋友要求的“威武”,二也是将就手中的元件。

图上数据为自己实测结果,由于没有稳压,测量值受电压波动有小小的区别也请谅解。


一、准备

受好友之托做一台前级,要求:钱少,威武,好听。这下让我纠结了很久很久,要说钱少,单管,双管线路多的很,但这直接跟威武就相冲了,还要好听。。。。。汗一下先。

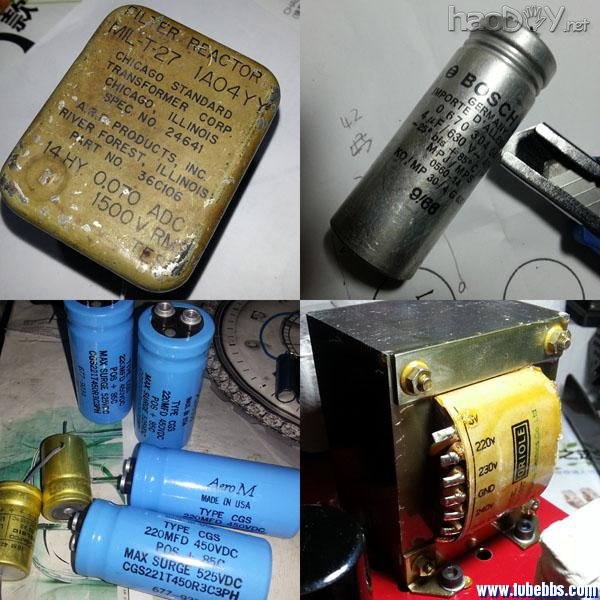

选了N久,最终选定了比较有口碑的加利Cary  AE-1的线路,坛子里有不少大师级的人物都仿制过,可以借鉴的经验很多,四根6N8P也算威武,算了,既然是朋友,自己损失点就损失点吧,翻到手发毛,混到脸皮发硬,连翻带划拉,算是给朋友凑了一些料,能焊了。

选这个线路有另外一个想法就是为计划中的MFA前级打一个基础,争取一些更多更好的经验。



实作6N8P电子管胆前级



非常感谢朋友的支持,电源牛要特别感谢“中煌音响”的黄老大。
