26前级线路图

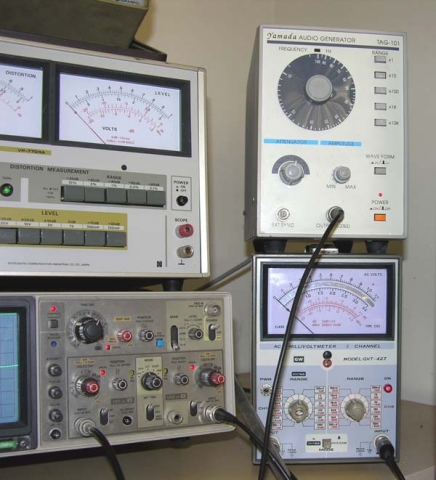

测试用仪器

    一、频响测试

    在输入端接好600欧姆输出的信号发生器，令信号发生器输出1KHz正弦波信号，用mV/A监测输入信号达到1.8V（CD机的输出电压）。观测输出端波形有无明显失真，确认放大器是否过载。

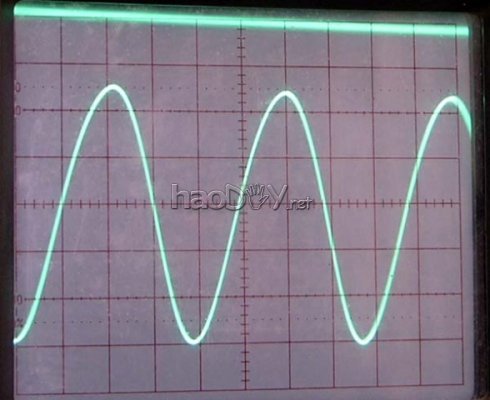

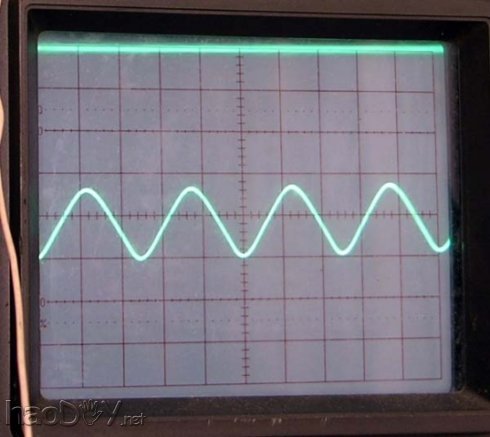

16K正弦波（输入电压1.8V）

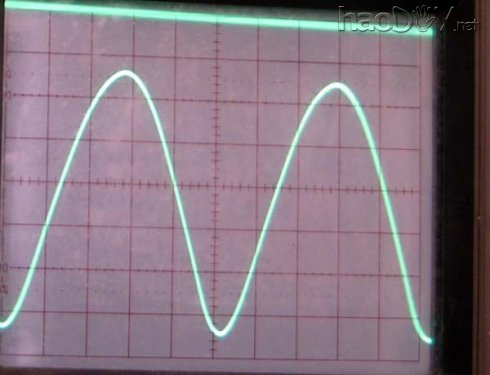

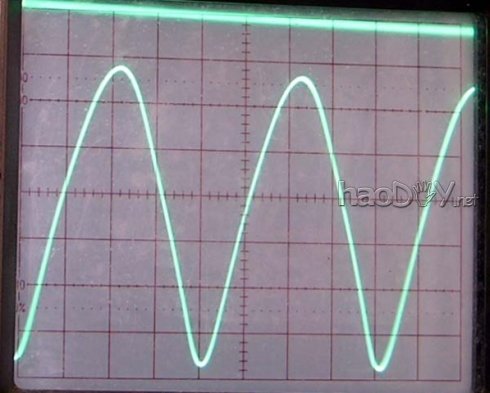

20K正弦波（输入电压1.8V）

    二、三角波测试：

    输入信号电平1.8V，测试信号频率50、100、1K、5K、10K、16K，观测波形；

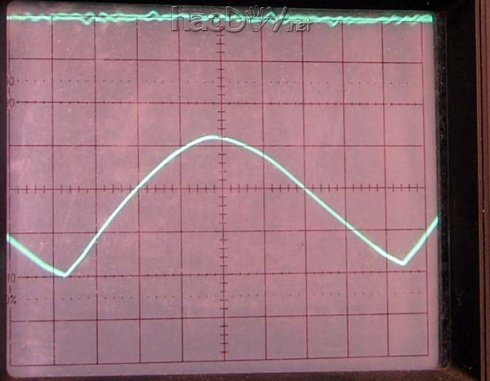

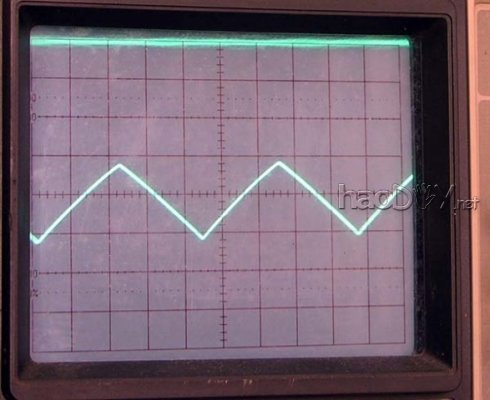

50Hz三角波（输入电压1.8V）

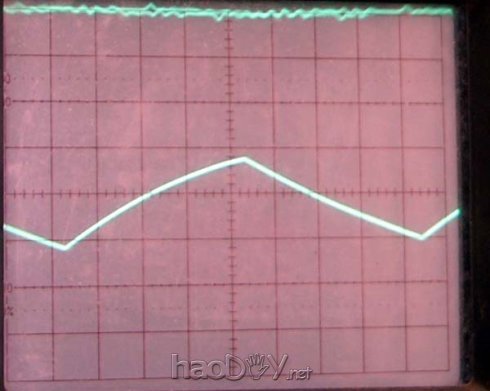

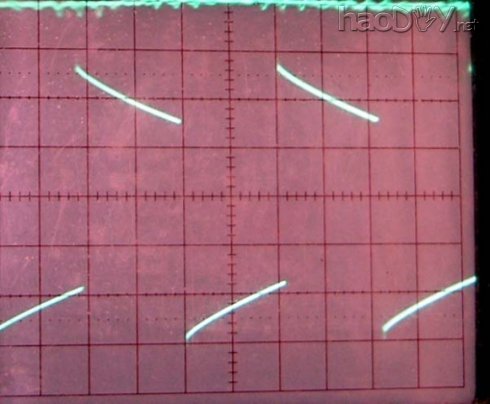

100Hz三角波（输入电压1.8V）

100Hz三角波（输入电压1.8V）

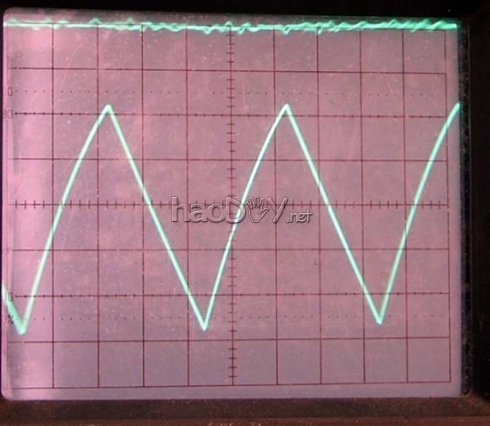

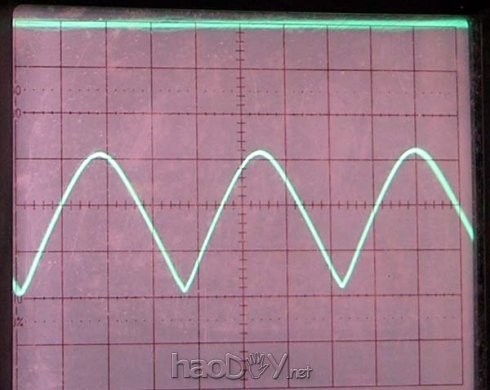

1K三角波（输入电压1.8V）

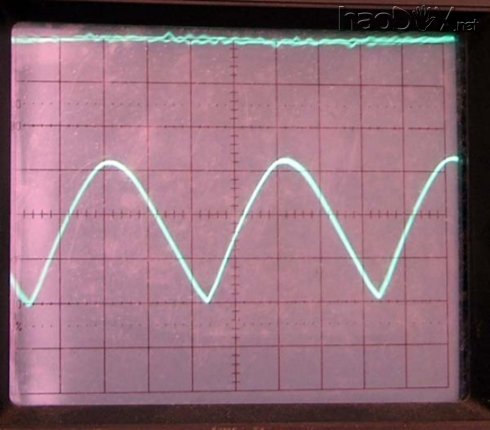

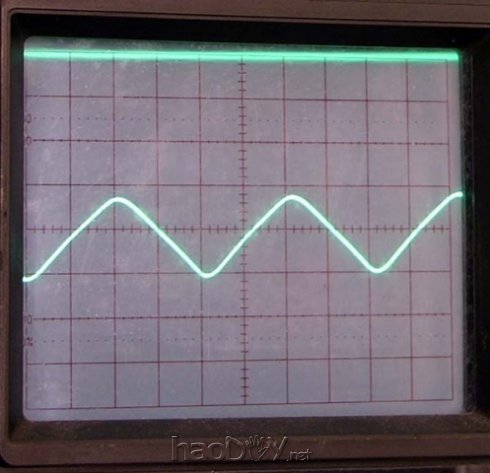

10K三角波（输入电压1.8V）

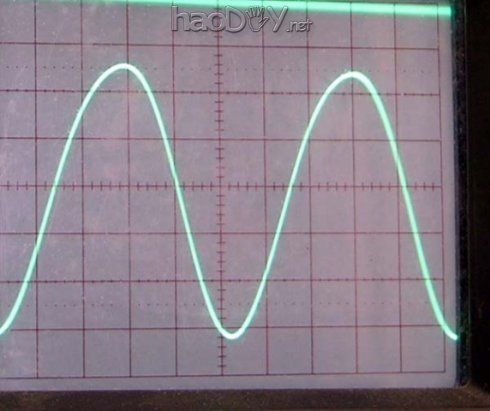

16K三角波（输入电压1.8V）

    三、降低输入电平复测三角波
    输入电压在1.8V的三角波形不令人十分满意，遂将输入电压降低至1.0V复测。结果如下，情况有所改善，这个问题，我不得其解，敬请大家指点！

50Hz三角波（输入电压1.0V）

100Hz三角波（输入电压1.0V）

1K三角波（输入电压1.0V）

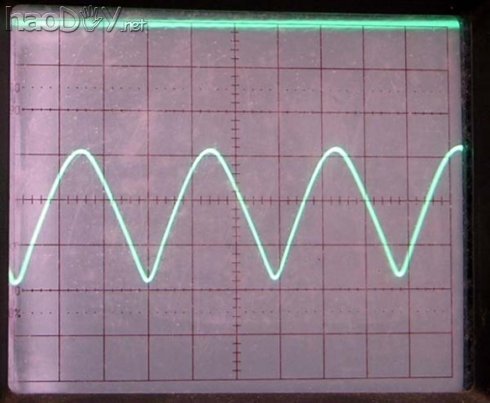

10K三角波（输入电压1.0V）

16K三角波（输入电压1.0V）

    四、方波测试
    输入信号电平1.0V，测试信号频率100、1K、5K、10K，观测波形；

(责任编辑：admin)
