我的仿和韵T99今天终于完工。声不错刚刚的。后级加它之后显的推力十足弹性增加控制力也好象增强了。原机的6922是俄罗斯的我用的是老型号的6H23。整机电路非常简单用料少利于元件优化成功率高成本低。电路简洁利于初学者仿制。但得注意的是电源的制作我就在电源上出现了问题两易其板才把问题解决。图还没上晚上上来和大家一起分享。也欢迎大侠们指导。










电源:晶体管正流RC滤波。灯丝是7812稳压。原机即是晶体管整流。

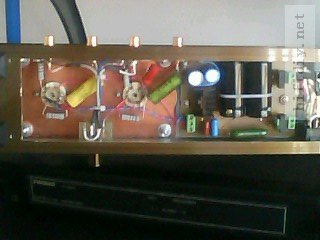

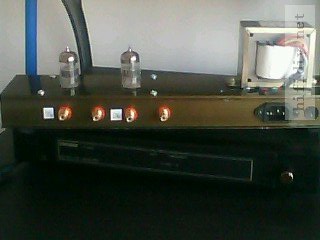

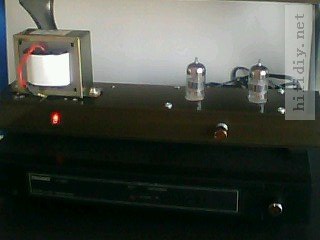

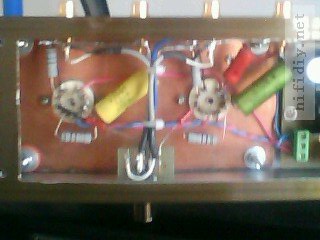

图是用手机拍的。实物比图片好。

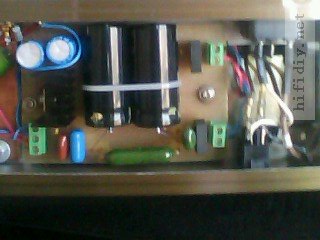

原机的电原图没有。是石整流的。换胆怕速度慢。电压+B170V。120V/50W变压器全桥整流两只820UF的高速电容（电脑冷静王电源里拆的速度快质量好）。30/5W电阻RC的H型滤波。外加两只0.01和0.022UF电容：灯丝12V整流。两只1000UF/25V电容7812稳压外加0.01和0.022电容。7812的2脚对地加一1N4001。两个6922串联供电。
6922的灯丝供电最好在5.9V或高一点声音最好听。水灵好听。

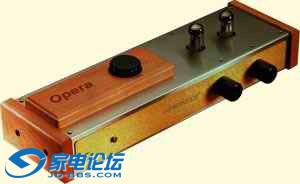

和韵T99是欧博音响公司的五周年纪念版前级，其外形秀巧，电路简洁，音质纯静而无音染



　　 T99前级放大电路如图所示
