diy制作的马兰士7电子管胆前级附电路线路图

时间:2013-01-05 20:11来源:未知 作者:红尘漂泊心 点击:
好久没来更新博客了,诸位看官留情。 此机是我在本年51之前做的,在此感激红山老猫版主无私的技能和履历分享。 管子的选用: 整流管用的是平凡的曙光6Z4。 第一、二级电压放大,选用配对准确的 飞燕标 德律风根12AX7 坑屏菱形底肥环。 第三级阴极输出,为增进
好久没来更新博客了,诸位看官留情。diy制作的马兰士7电子管胆前级附电路线路图

   此机是我在本年5·1之前做的,在此感激“红山老猫”版主无私的技能和履历分享。

 diy制作的马兰士7电子管胆前级附电路线路图


管子的选用:  整流管用的是平凡的曙光6Z4。

              第一、二级电压放大,选用配对准确的 "飞燕"标 德律风根12AX7 坑屏菱形底肥环。

              第三级阴极输出,为增进整机的输出手段选用了一只德律风根12AU7 坑屏菱形底肥环。

电源牛:上无27厂的收音机电源变压器,无窜改。

        扼流圈是操作收音机的输出变压器低级绕组,同样无窜改。



    由于严酷凭证的一点接地的原则搭棚焊制,整机信噪比极高。

前级、后级的音量均开至最大,跟不消前级时根基无异。

diy制作的马兰士7电子管胆前级附电路线路图

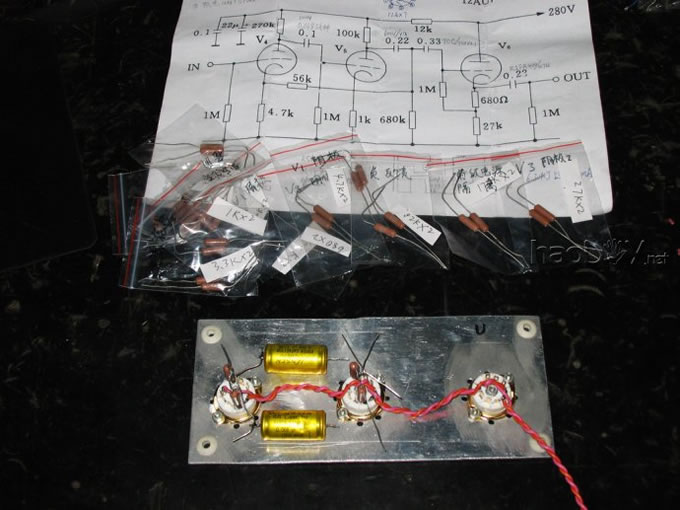

01电路图及电阻






diy制作的马兰士7电子管胆前级附电路线路图

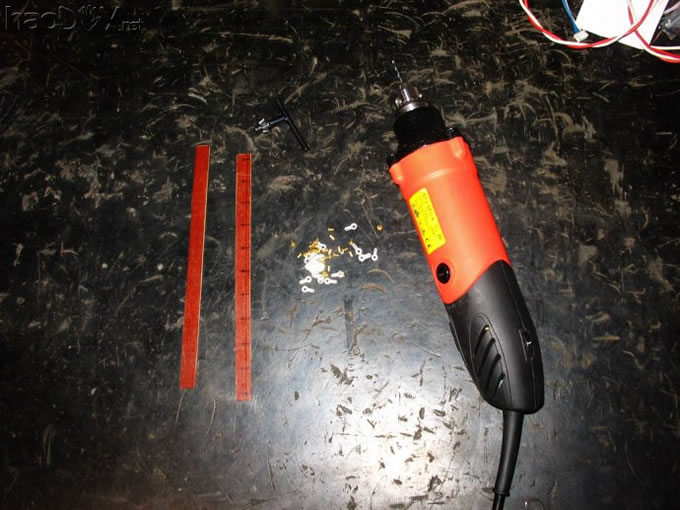

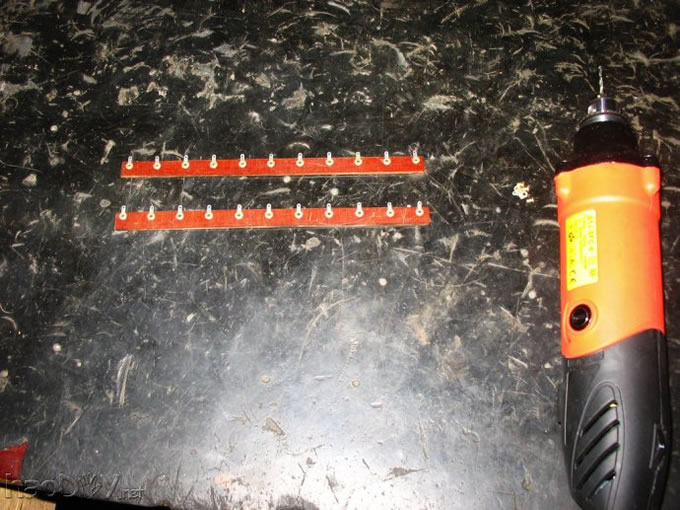

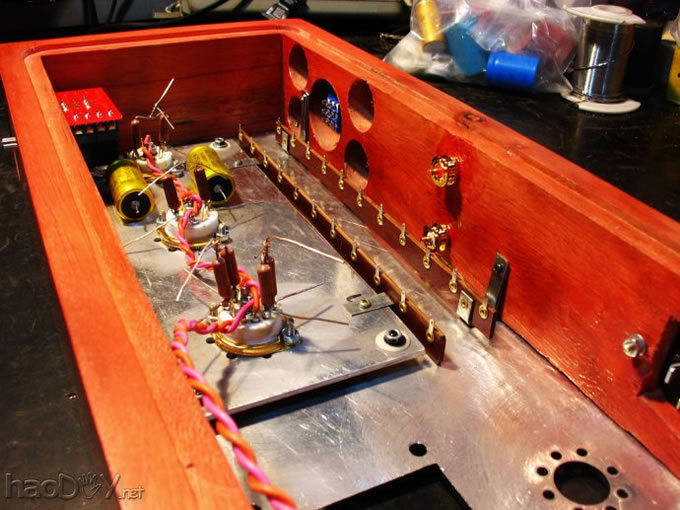

02搭棚焊架原料




diy制作的马兰士7电子管胆前级附电路线路图

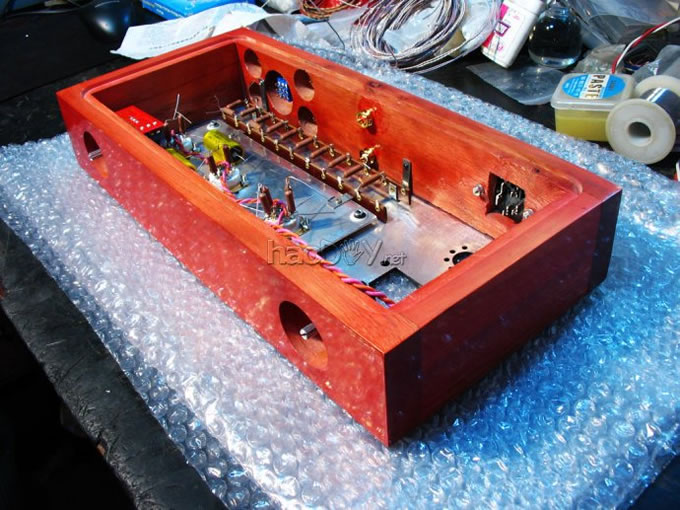

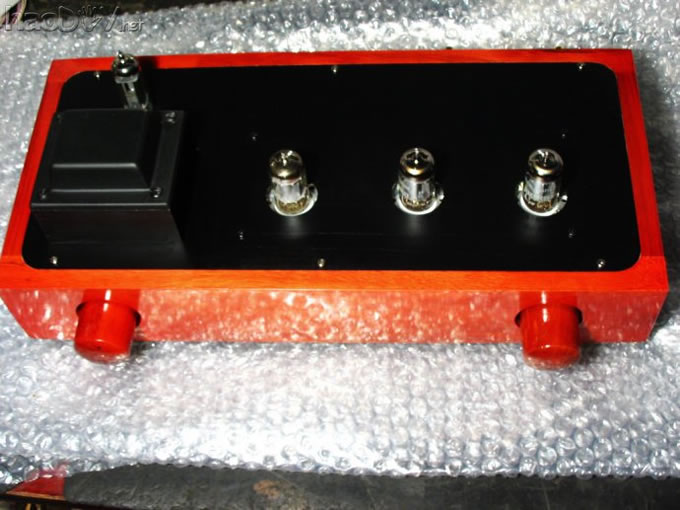

03定制的红木机箱和减震板






diy制作的马兰士7电子管胆前级附电路线路图

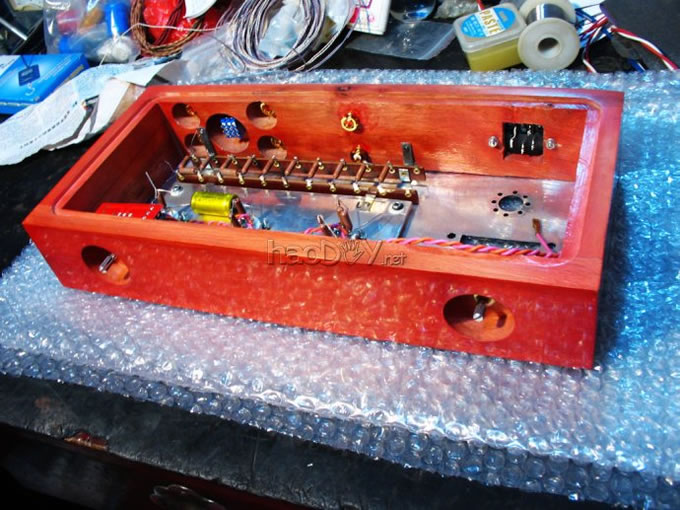

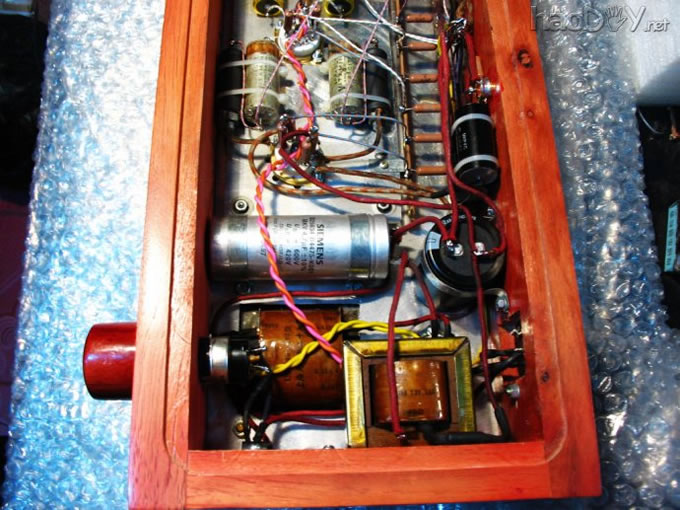

03制作完成的搭棚焊架






diy制作的马兰士7电子管胆前级附电路线路图

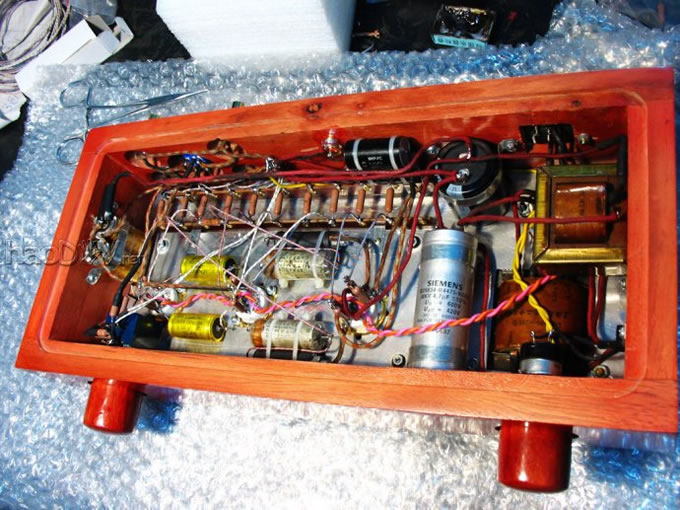

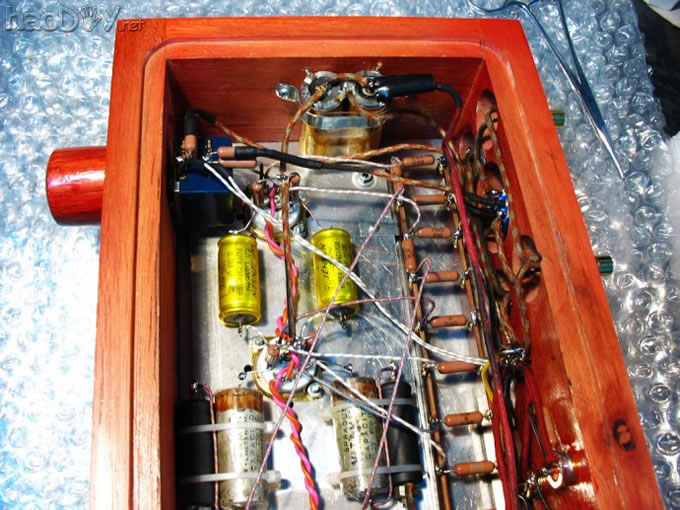

04内部整体布局机关






diy制作的马兰士7电子管胆前级附电路线路图

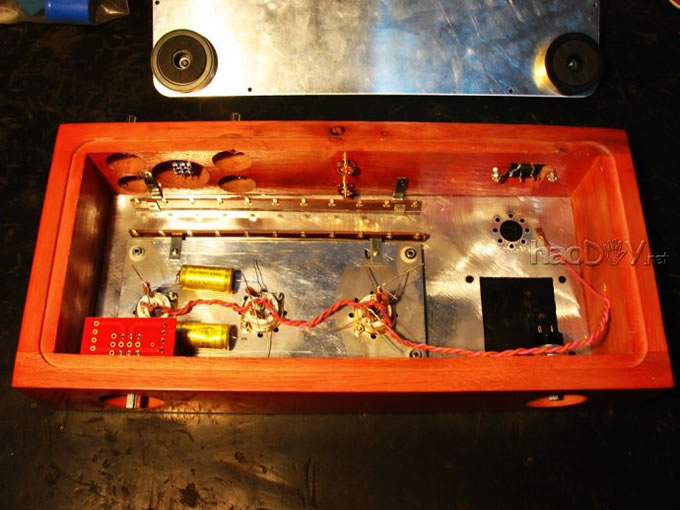

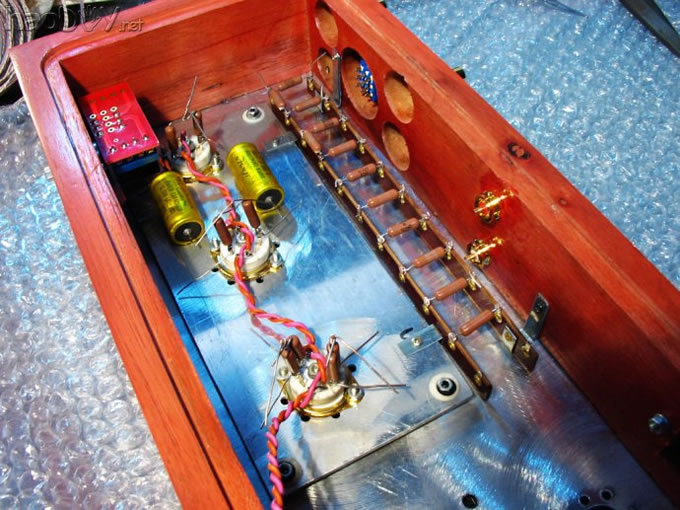

05借用猫版的搭棚布局和分列方法:

全部元件引脚、引线毗连处均已彼此缠绕。

纵然不焊接,整个电路已经连通。

焊锡在这里起到的只是牢靠浸染,而非平常的毗连、传导浸染。

对付及其薄弱的信号来讲,这种毗连方法的上风长短常很是明明的。

电位器板其后拆除了改用猫版的不经触点接法。






diy制作的马兰士7电子管胆前级附电路线路图06第一级耦实用战神0.068油浸






diy制作的马兰士7电子管胆前级附电路线路图
07第二级耦实用斯碧VQ银膜0.22






diy制作的马兰士7电子管胆前级附电路线路图
08反馈断绝耦合电容用TCC0.1油浸






diy制作的马兰士7电子管胆前级附电路线路图
09选用CMC的RCA座






diy制作的马兰士7电子管胆前级附电路线路图

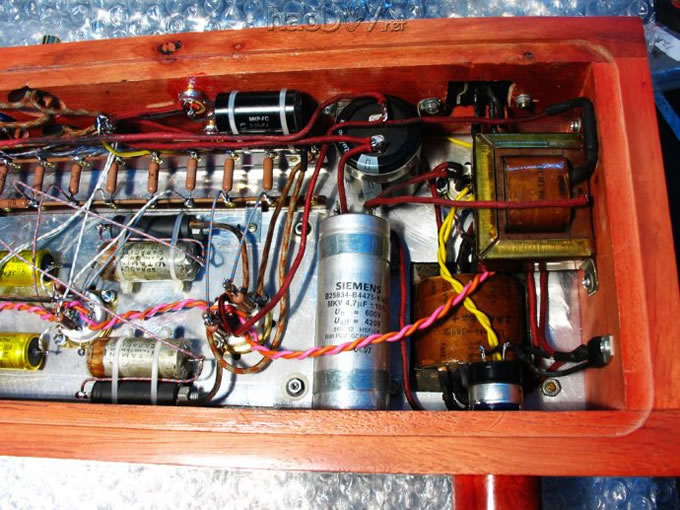

10上无27的电源牛和扼流圈西门子MKV油罐感前滤波






diy制作的马兰士7电子管胆前级附电路线路图
11德国ROE电解做电压放大管退耦
