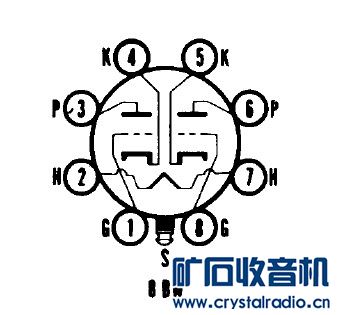

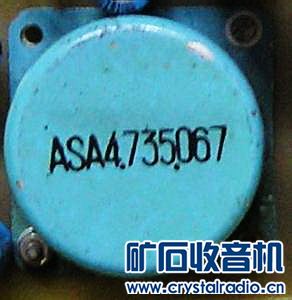

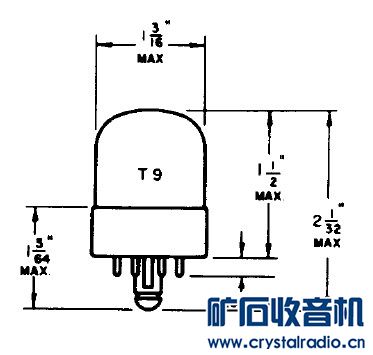

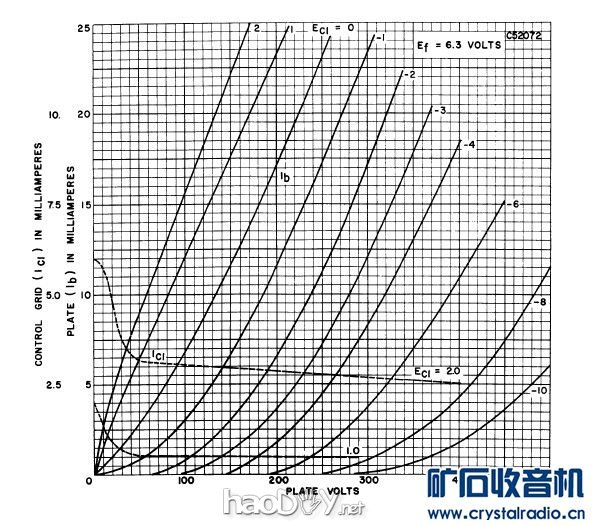

偶然之间拜读了顾天顺老师在《无线电与电视》杂志发表的“用7F8W和合金变压器制作牛输出胆前级”的文章，正好本人在矿石收音机论坛收购了一对7F8W胆管，因此便萌生了也想自己制作一部牛输出胆前级的想法，至此也就诞生了这篇文章。 一、主要元件介绍： 1.双三极电子管7F8W 本胆前级使用的电子管7F8W，外观及引脚如图所示，采用的是锁扣式小八脚封装形式，外形就和直热功率管4P1S一样，但比4P1S要矮许多，看上去显得非常可爱。笔者也以非常低的价格收购了两只，只可惜是高矮不一样，这也是没办法了，等有时间再给它配成对吧。根据7F8W的资料介绍，它主要适用于高频段的通信和电视接收，工作频率高达400MHz，是旁热式双三极电子管。  7F8W几何尺寸  7F8W功能引脚  7F8W阳极特性曲线 2.坡莫合金变压器 本前级的另一主角就是坡莫合金变压器如图2所示，是笔者在无意之间从朋友那里淘得的，据说是从古董调音台上拆下来的，交流阻抗比150+150：5K（600：5K），1-3（2-4）端输入1V时，6-7端输出5.7V，1-4端（2+3）输入1V时，6-7端输出2.85V。坡莫合金最大的特点就是具有很高的弱磁场导磁率，它的饱和磁感应强度在0.6---1.0T之间，使用坡莫合金铁心绕制输出变压器最大的好处就是能以较少的线圈匝数就可以获得较大的电感量。另一方面，较少的线圈匝数也容易使变压器减少分布电容和降低漏感。  坡莫合金变压器 (责任编辑：admin) |
