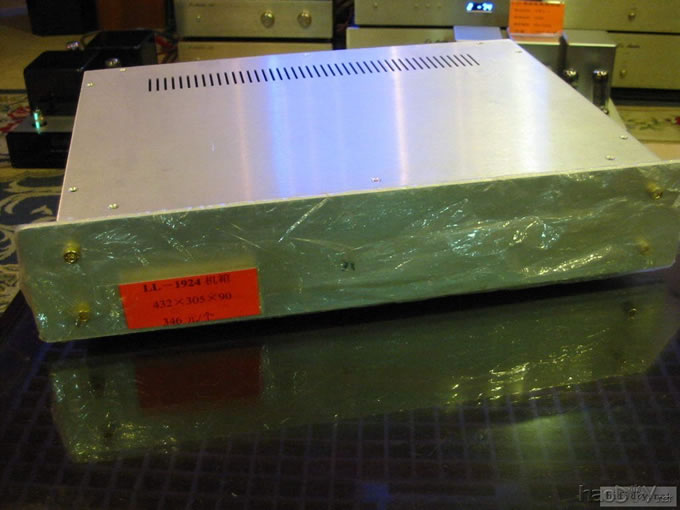

第一次做胆,初哥的和田茂胆前装机了,先选择机箱,寻觅了很长时间都找不到合心水的机箱,最后把目光投向丽特的DIY全铝香港机箱

和田茂氏电子管胆前级---粉墨登场!!!

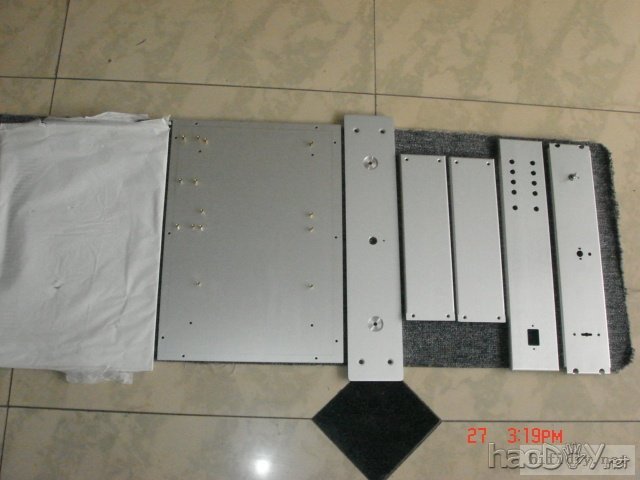

开工了
定位

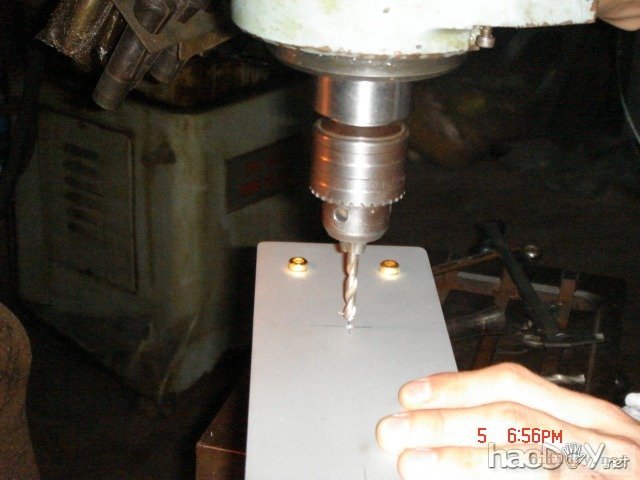

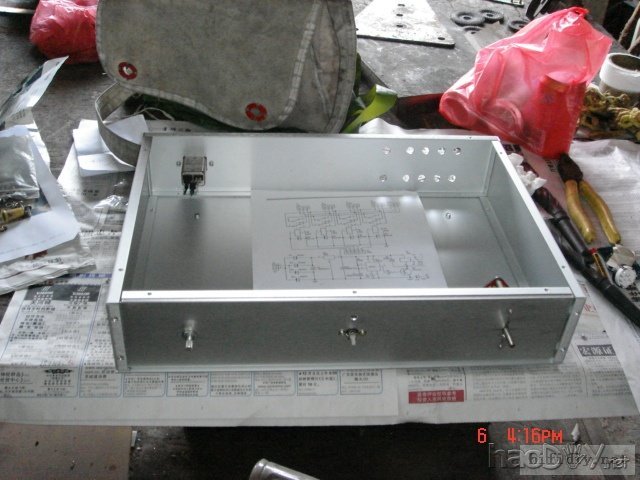

前面板决定水平设置1.功能选择,2.开关,3.音量,,先整个机壳安装好,然后钻孔定位

和田茂氏电子管胆前级---粉墨登场!!!

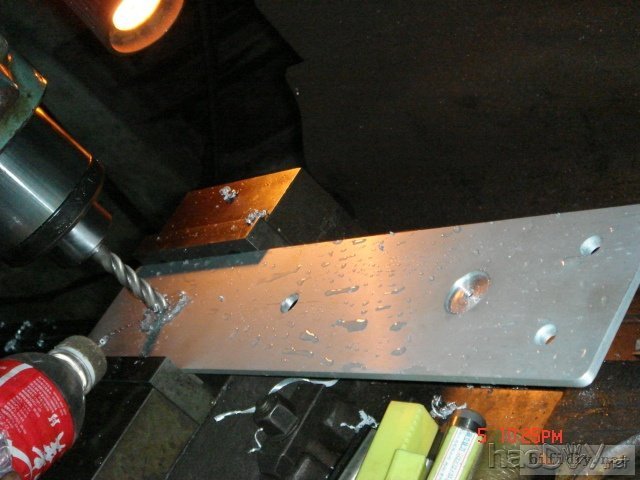

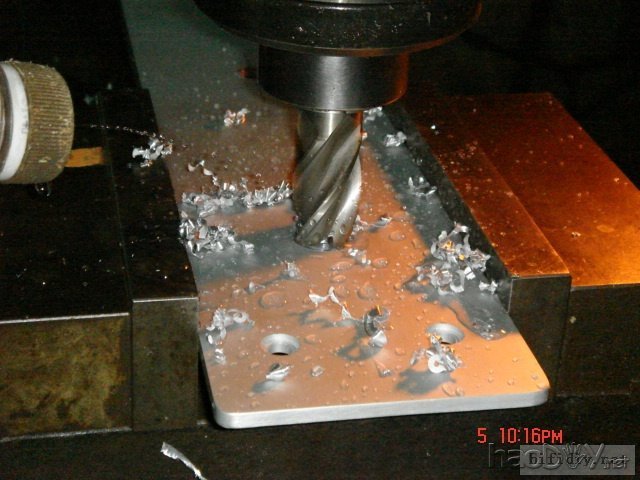

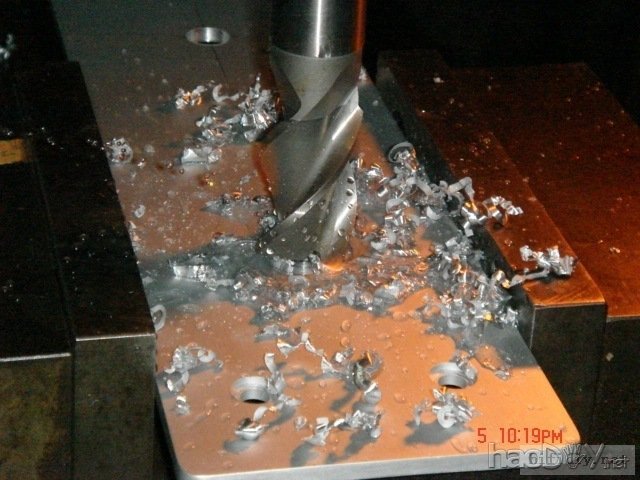

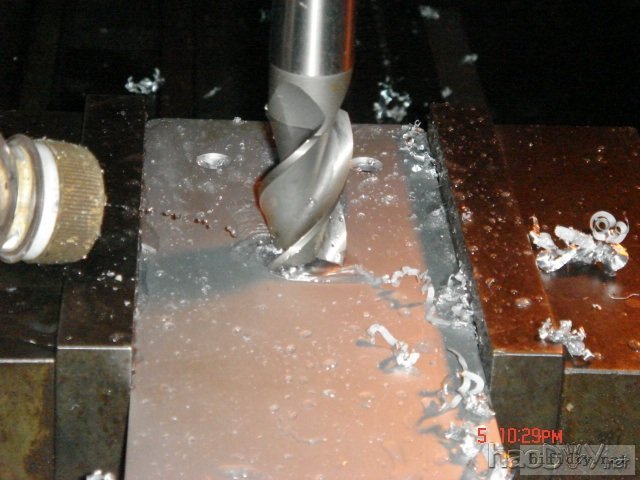

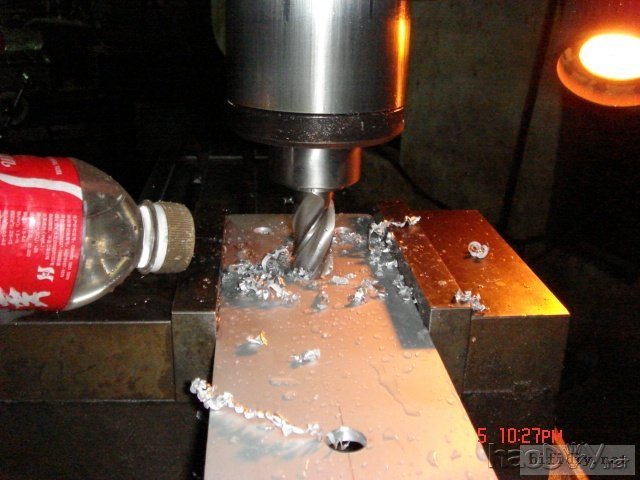

加工的情形

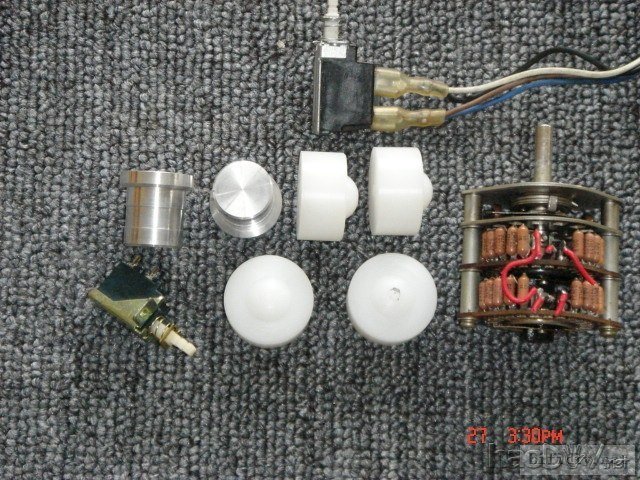

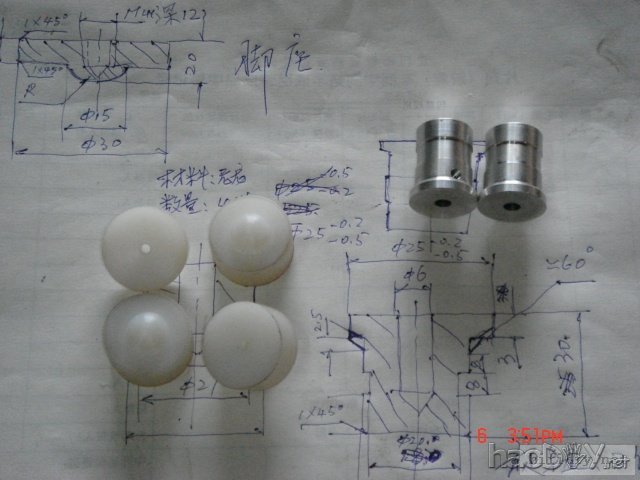

加工的旋钮及机箱脚座......机箱脚座采用PVC材料

和田茂氏电子管胆前级---粉墨登场!!!

组装来看下!比较满意............

和田茂氏电子管胆前级---粉墨登场!!!

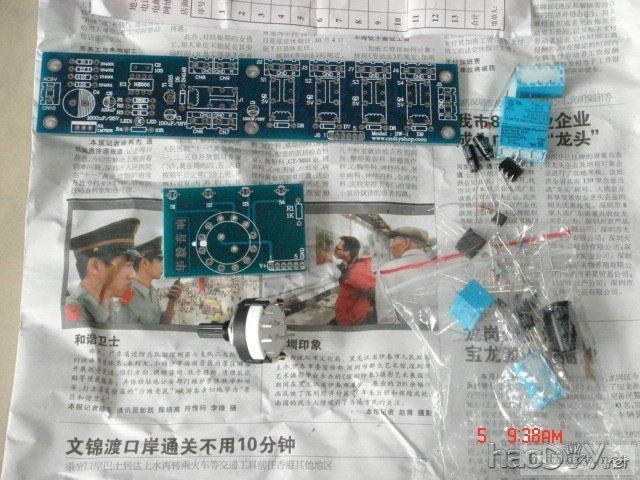

音源选择板
深圳华毅黄老邪的PPC双面板套件，配有延时电路，非常适合做胆机的信号转换板，配备小日的精密继电器

和田茂氏电子管胆前级---粉墨登场!!!

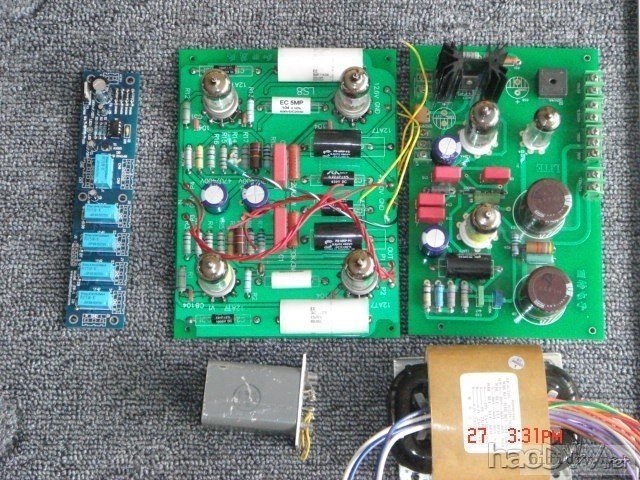

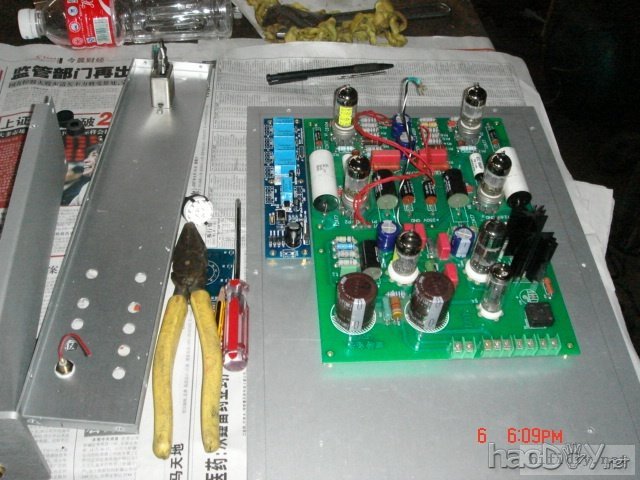

电源板和主板已组装半年，只小试几次，感觉音质效果比较中性，己裸奔了大半年，正想邦她安个家

和田茂氏电子管胆前级---粉墨登场!!!

电路板安装

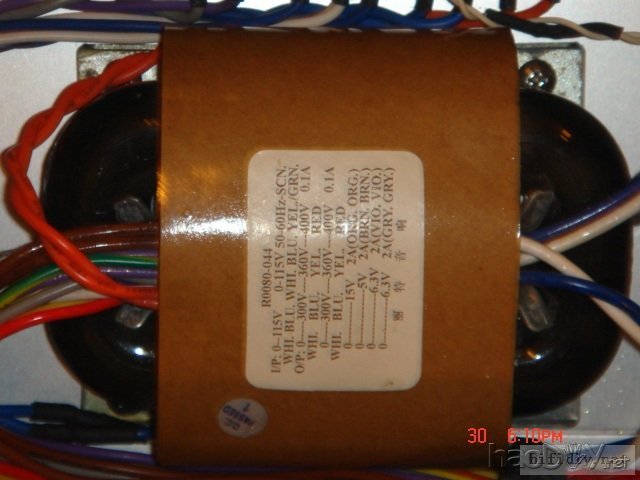

购买电源变压器时,没有找到合适的,
丽特的R型变压器,输入:110V+110V,
输出:400V-360V-300V-0-300V-360V-400V . 0-15V . 6.3V-0-6.3 0-5V

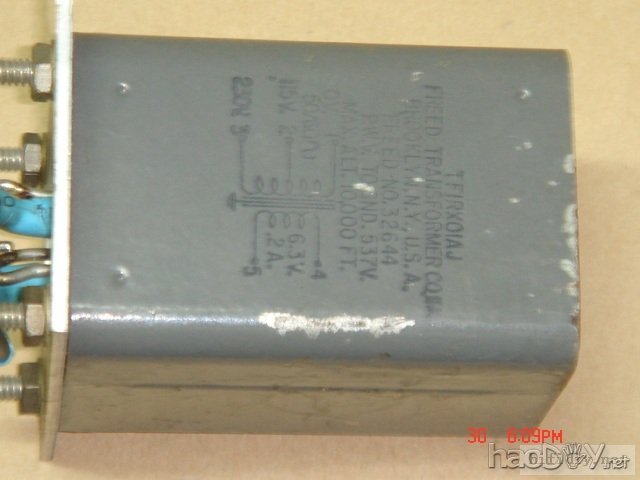

刚好差6Z4灯丝电源,后来在坛子里找了一个6.3V灯丝牛,接上6Z4灯丝,带载后电压降至4.7V,仔细看一下,原来输出才0.2A,只好坪一个牛来改绕
