美国译文:12AU7电子管+IRF612 MOSFET胆石混合耳机放大器耳放

时间:2017-05-12 08:28来源:diyaudioprojects.com 作者:Rogers Gomez 点击:
DIY 12AU7(ECC82)管 - IRF612 MOSFET混合耳机放大器 UPDATE 2010年- 12月4日-这个项目已被取代的 NP-100v12:DIY 12AU7(ECC82)管/ IRF510 MOSFET耳机放大器的项目 页。 我一直很好奇的电子管放大器,但大部分DIY套件是非常昂贵的,并且使用非常高的电压

DIY 12AU7(ECC82)管 - IRF612 MOSFET混合耳机放大器

 UPDATE  2010年- 12月4日-这个项目已被取代的NP-100v12:DIY 12AU7(ECC82)管/ IRF510 MOSFET耳机放大器的项目页。

我一直很好奇的电子管放大器,但大部分DIY套件是非常昂贵的,并且使用非常高的电压。所以,我决定建立一个放大器,这将是廉价的和最少的必要驱动32欧姆歌德耳机对。

已建成的几个牙哈的安培基于上FA-施密特的设计,和一个Szekeres MOSFET跟随我想知道两个声音一起。所以我建立了TINA-TI,免费SPICE电路为基础的程序来测试构建之前的原理,效果显着。近20dB的增益跨20Hz-100kHz时的一个13VDC电源。

美国译文:12AU7电子管+IRF612 MOSFET胆石混合耳机放大器耳放

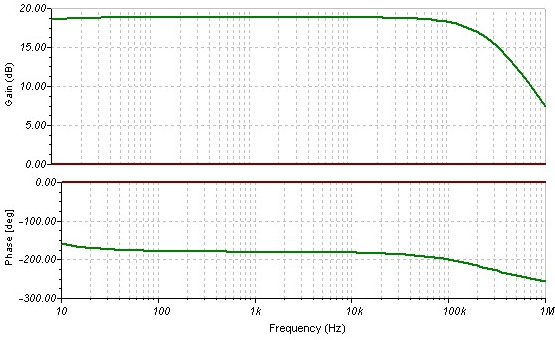

图1:12AU7 / IRF612 MOSFET的频率响应仿真

正如你看到的,在原理图和零件清单中,有不到30个分立元件和大多数DIY'ers将他们从其他版本的备件。我选择,因为它可以用低电压驱动,灯丝电压为12.6伏的12AU7 / ECC82真空管,所以有不需要任何进一步的调节电压。我用1/4W在所述第二电阻器在第一阶段和2W。2W电阻可能会矫枉过正,但我不想改变他们。20ohm电阻必须有一个最低5W,不要用钢丝伤口,电感特性将扭曲的响应曲线。

美国译文:12AU7电子管+IRF612 MOSFET胆石混合耳机放大器耳放

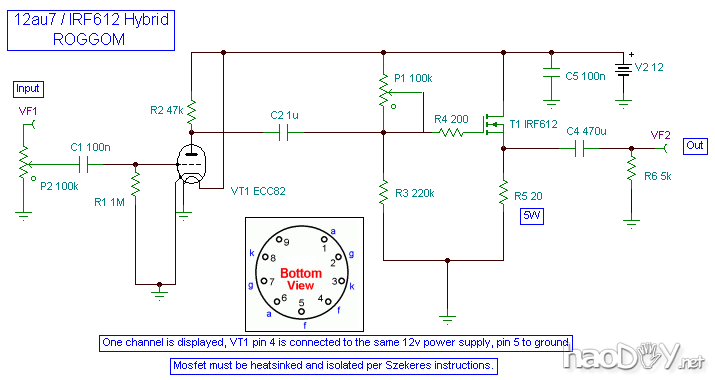

图2:的12AU7管/ IRF612 MOSFET耳机放大器原理

表1:部件清单 - 12AU7 / IRF612耳机的放大器

数量 标签
2
2
2
2
2
2
2
2
2
2
2
1
2
1
1
1
P1
C1
C5
R1
C2
R5
R4
R3
C4
R2
R6
VT1
T1
-
-
-
10万
100nF的电容
100nF的
1M
1uF的
20ohm 5W
200欧姆2W
220K 2W
470UF 50V
47K
5K 2W 12AU7 / ECC82 IRF612 LED持有人的LED 9针管座





其他注意事项-型号列表
