D）电源变压器为50W，采用英国EI铁芯。
E）唱放进行的是微弱信号的高倍放大，管座等接插件的接触稳定性十分重要，本次采用的是德国仪器用的瓷管座。
F）电子管是放大器的核心零件，这次采用的是PHILIPS的SQ级别的ECC803.

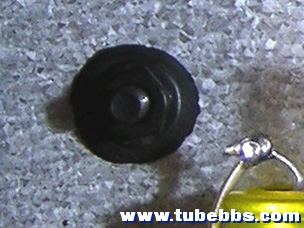

变压器安装螺钉处的橡胶垫圈
稳压电源马兰士Marantz7线路胆机前级唱放唱头放大器附电线路图纸

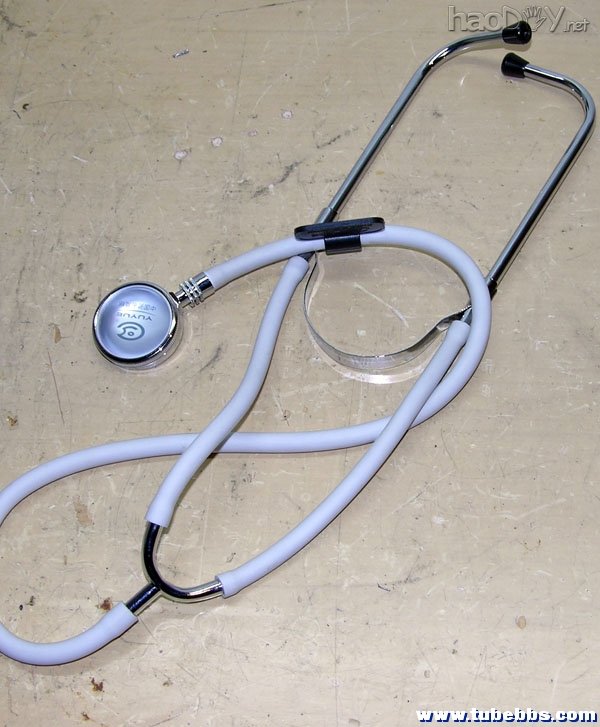

[听诊器-用于测试变压器震动对底板的影响
稳压电源马兰士Marantz7线路胆机前级唱放唱头放大器附电线路图纸

焊机

本制作用的机壳偏小，只好“螺蛳壳里做道场”。但电源、放大器各级的排布还是要做到泾渭分明。否则会引起干扰和自激。虽然是一个在无奈情况下的“习作”，但这并不意味着可以胡搭乱建，第一次的制作在底板、内部焊接工艺方面并不尽如人意，本着“不妥协”的原则，重新做了第2次。

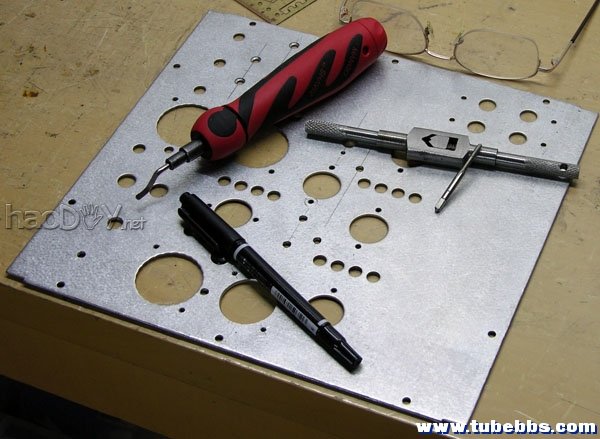

唱放的底板采用2mm厚的敷铝锌板，图为在开孔后的去毛刺、螺孔攻丝作业
稳压电源马兰士Marantz7线路胆机前级唱放唱头放大器附电线路图纸

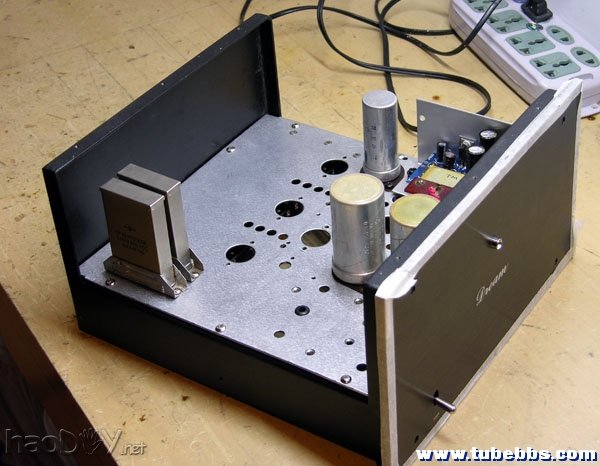

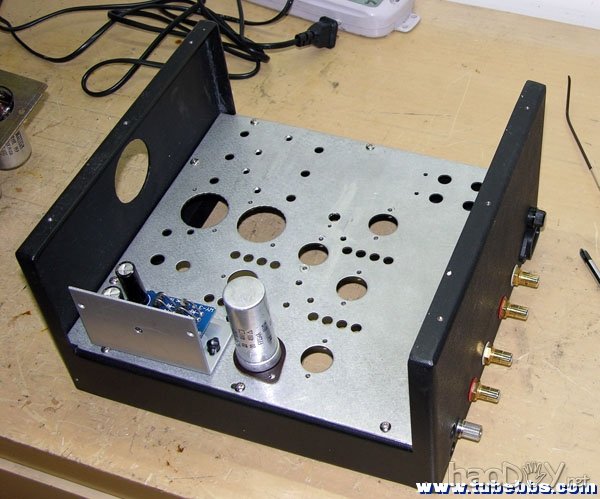

元件安装过程

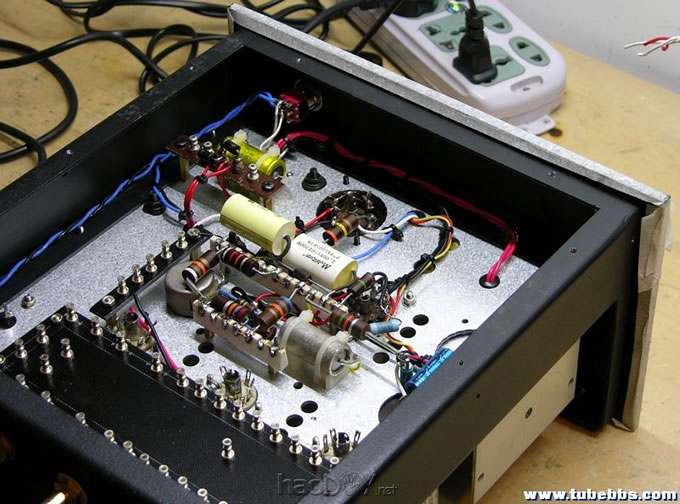

唱放的稳压电源焊接完成、并先行测试调整
