再焊12ax7+6dj8(6n11)电子管胆机唱放唱头放大器,成功

时间:2013-05-02 08:36来源:www.crystalradio.cn 作者:晓亮 点击:
电源是用711电牛,6Z4整流,CRC.CLC降压滤波,第一级用曙光12AX7B,SRPP用北京6N4 灯丝为6.3V交流,加直流约60V偏压 耦合第一级用海鸥CZM-J2,0.1uF,输出用MKP0.47uF,其余电容为云母 为降低干扰,灯丝线为三股绞绕,其中一股为地线元件引脚最短电源在底盘另一侧安装
电源是用711电牛,6Z4整流,CRC.CLC降压滤波,第一级用曙光12AX7B,SRPP用北京6N4
灯丝为6.3V交流,加直流约60V偏压
耦合第一级用海鸥CZM-J2,0.1uF,输出用MKP0.47uF,其余电容为云母
为降低干扰,灯丝线为三股绞绕,其中一股为地线  元件引脚最短  电源在底盘另一侧安装  一点接地
见图

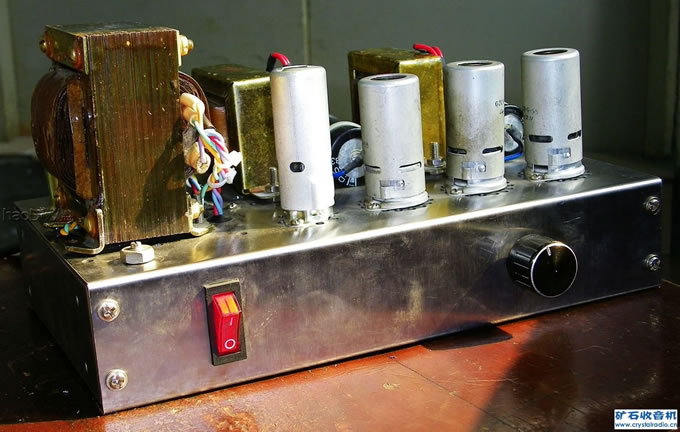

1.外观1
再焊12ax7+6dj8(6n11)电子管胆机唱放唱头放大器,成功

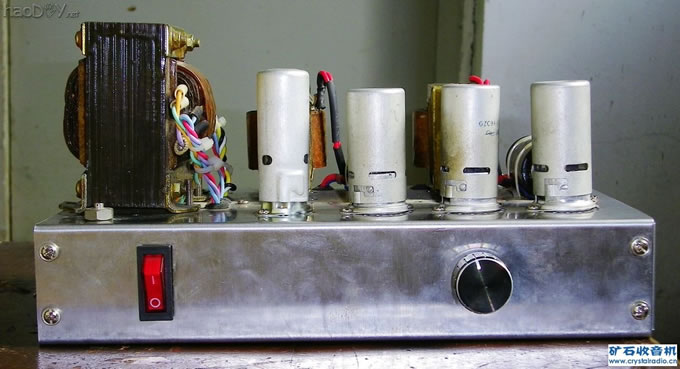

2.外观2
再焊12ax7+6dj8(6n11)电子管胆机唱放唱头放大器,成功

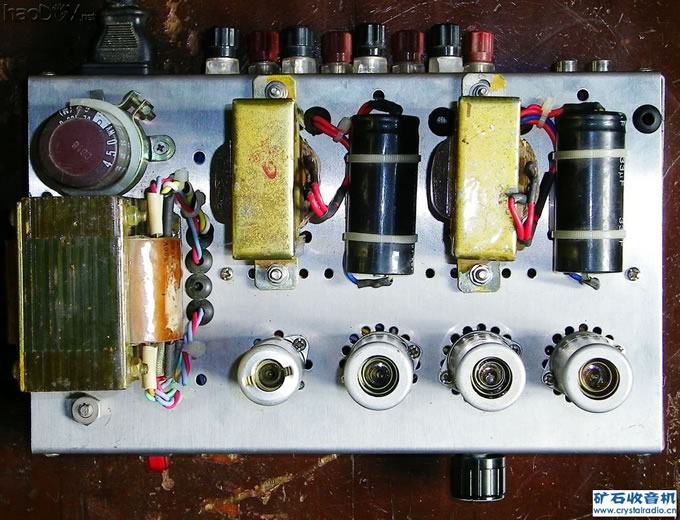

3.外观3
再焊12ax7+6dj8(6n11)电子管胆机唱放唱头放大器,成功

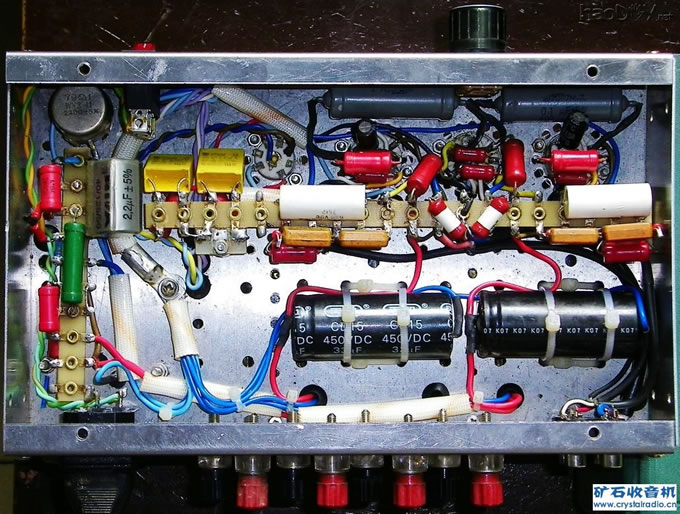

4.内部1
再焊12ax7+6dj8(6n11)电子管胆机唱放唱头放大器,成功

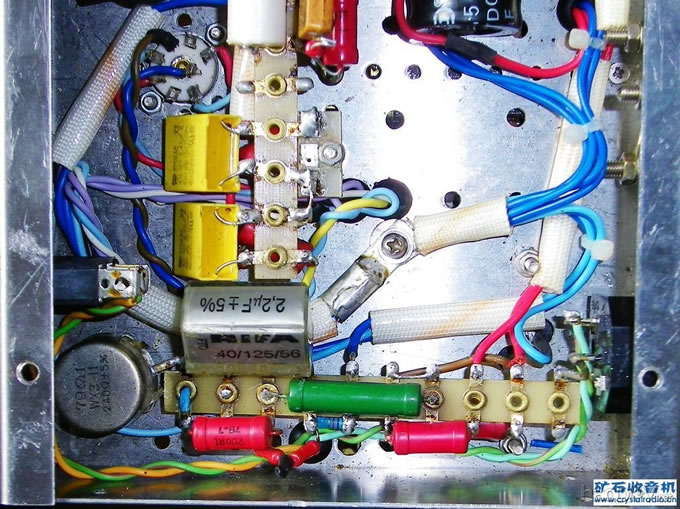

5.内部2
再焊12ax7+6dj8(6n11)电子管胆机唱放唱头放大器,成功

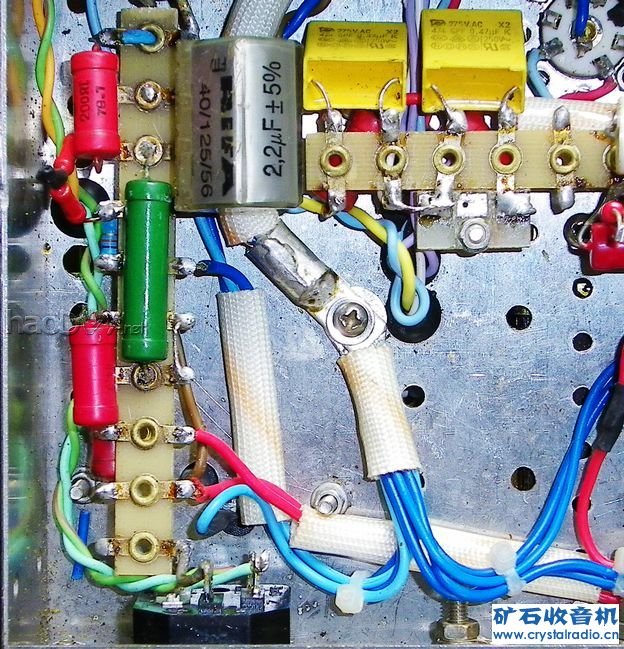

6.一点接地
再焊12ax7+6dj8(6n11)电子管胆机唱放唱头放大器,成功

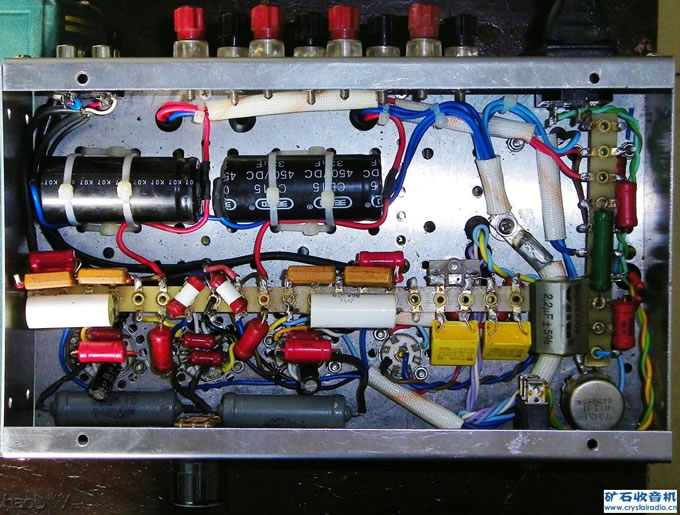

7.电源侧的安排
再焊12ax7+6dj8(6n11)电子管胆机唱放唱头放大器,成功 (责任编辑:admin)
