也做Morgan Jones小胆放12au7+6dj8(6n11)

时间:2012-08-30 17:18来源:未知 作者:admin 点击:
潜水多时,突然对灯泡有了兴趣,参考了多位前辈的作品,异想天开密谋搭棚一个简单点的作品,去对比购买的垃圾套件。选择多时,确定用著名的MJ电路开刀,原因无他,就冲着简单二字。至今晚完成并调整成功,对效果比较满意,声场宽阔,中高频有些特色,信噪比

也做Morgan Jones小胆放12au7+6dj8(6n11)

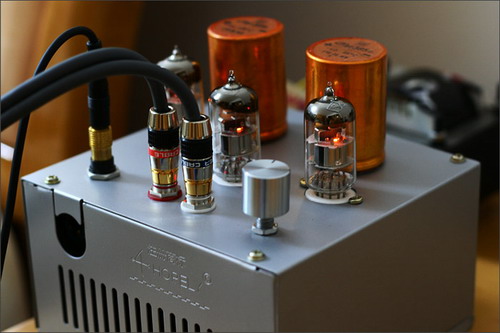

潜水多时,突然对灯泡有了兴趣,参考了多位前辈的作品,异想天开密谋搭棚一个简单点的作品,去对比购买的垃圾套件。选择多时,确定用著名的MJ电路开刀,原因无他,就冲着简单二字。至今晚完成并调整成功,对效果比较满意,声场宽阔,中高频有些特色,信噪比很高(晚上10点根本听不见交流声)。也许是耳机比较低档,仅为32ohm的DT231,无法体会到MJ电路的更多精华。但是,比较网上有些所谓“声声入扣”的300多块的套件,那好得就不是一两倍了。

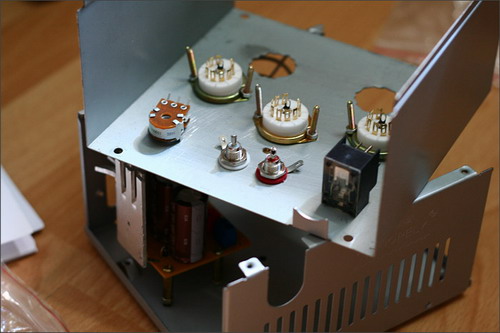

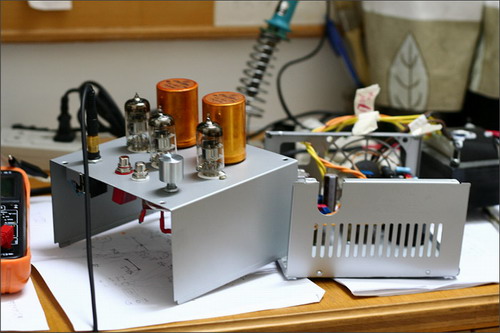

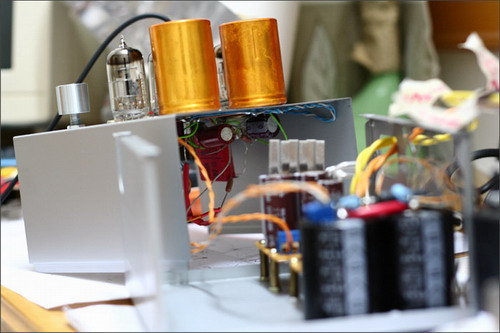

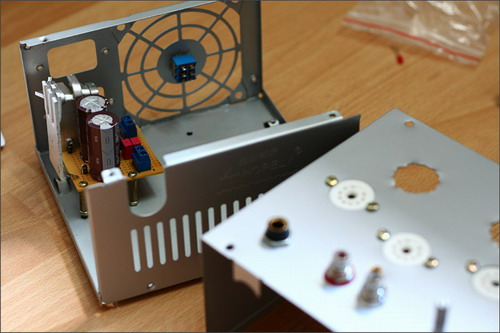

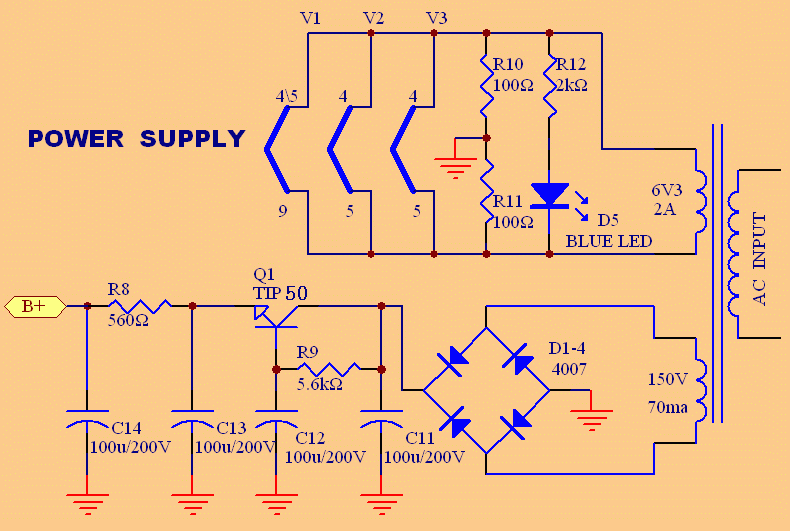

机壳用的是一个废电脑开关电源的外壳,电阻数值基本上参考原电路,由于用了手头上的电源变压器,电源部分有些改变,并使用了LT317给灯丝直流稳压。管子用二手的6N11J,电阻用的是DALE,除了高压滤波外其他电容全是拆机货,输出有两颗ROE(最贵的零件了),全部下来也不到100块…… TMD卖套件的JS们

主要参考的是“发烧少帅”前辈的《刚完成的Morgan Jones迷你耳放》
也做Morgan Jones小胆放12au7+6dj8(6n11)http://www.erji.net/read.php?tid=226926&fpage=&toread=&page=1

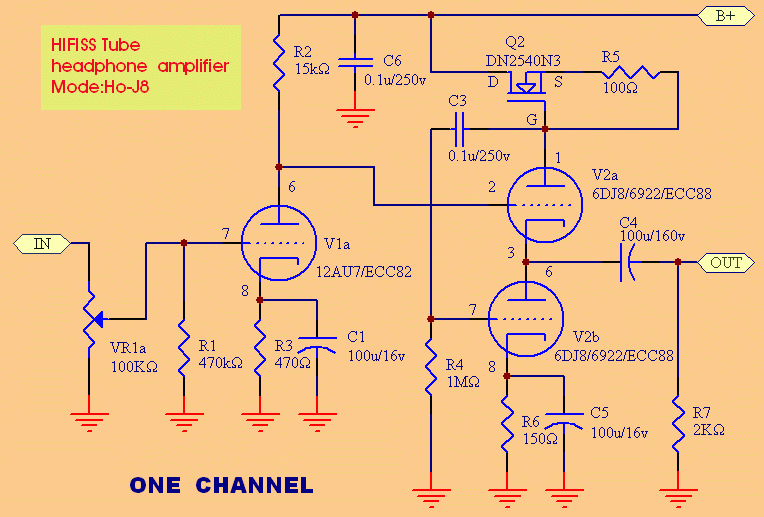

电路原作来自 《The Morgan Jones Mini Tube Headphone Amplifier》
 也做Morgan Jones小胆放12au7+6dj8(6n11)http://headwize.com/projects/cmoy5_prj.htm
对二位和其他前辈的参考文章表示感谢


也做Morgan Jones小胆放12au7+6dj8(6n11)

也做Morgan Jones小胆放12au7+6dj8(6n11)

也做Morgan Jones小胆放12au7+6dj8(6n11)


也做Morgan Jones小胆放12au7+6dj8(6n11)

也做Morgan Jones小胆放12au7+6dj8(6n11)

也做Morgan Jones小胆放12au7+6dj8(6n11)
