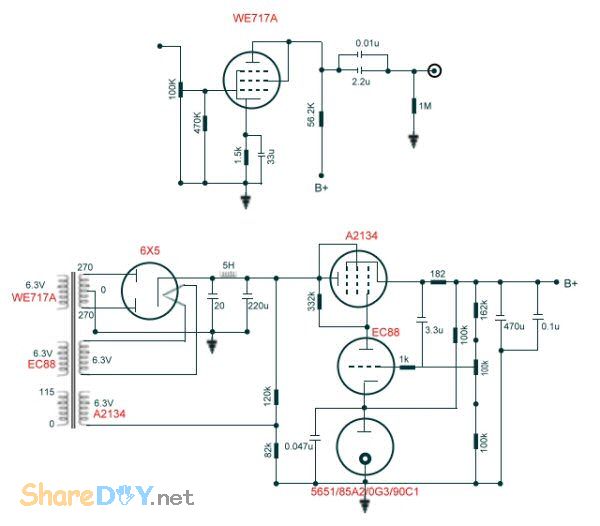

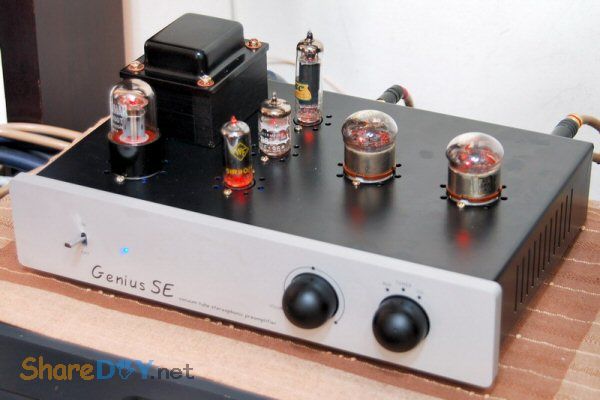

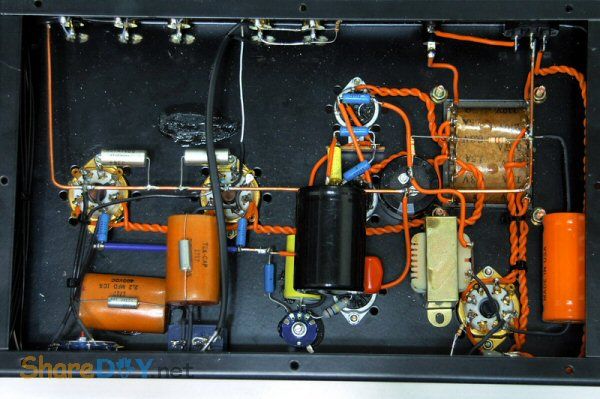

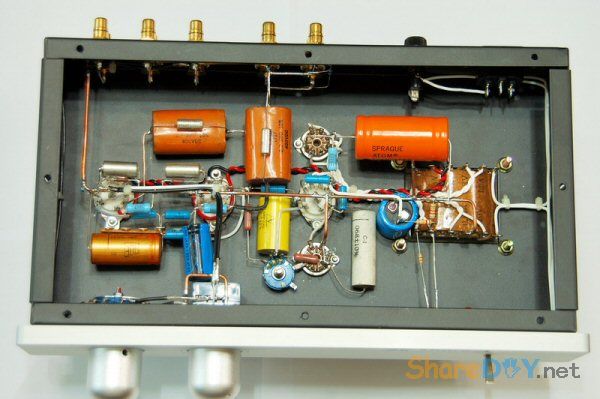

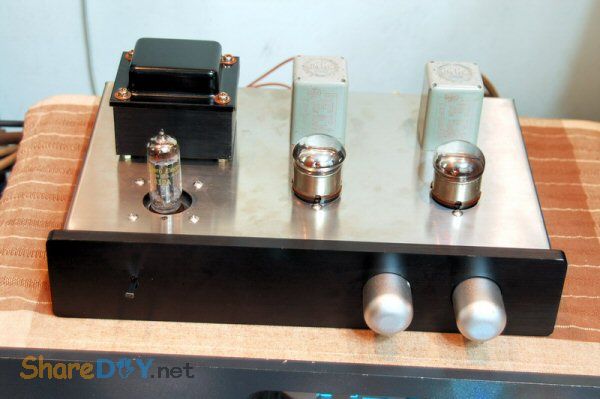

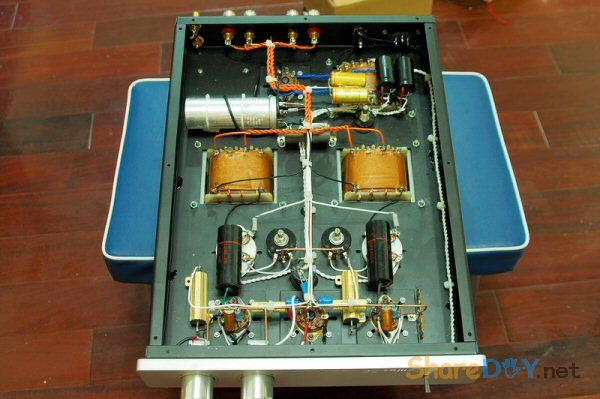

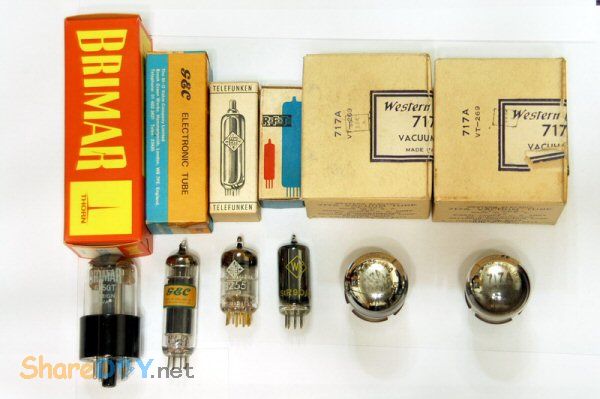

WE717A 这管子其实很早以前就收起来放了好几年的的管子，声音那时不是主要考虑的因素，因为根本还没机会听到它的声音，会收它的目的是为了做台 W316A 的管后级，觉得外型可爱，配上 WE316A 短短胖胖的样子一定好看极了。 发现 WE717A之美 几年过去了仍没机会製作 WE316A 后级，而前阵子在开发规画 Genius SE 前级时，等变压器、机箱、面版等....等到非常无聊及发荒，而眼光刚好漂到架子上的它们，于是兴起听听它声音的念头，于是着手试做了一台搭配 UTC A-20 没稳压的版本(因只想听听其声音，而试做也不想搞太麻烦，所以就没用上稳压线路)没图没真象，先来个照片(试作版 WE717A 前级)完工后接上去后...嗯...觉得声音正点...不错的管子，没收错它。  有次JORE来拜访，看到这台前级，叫我接上去听听，结果一听马上叫我让两支给他，呵呵....怎麽可能.....这个我当时也找了好久才买到10支，且只有4支有办法两两配对而已，没想到他老弟回去后居然不计代价偷偷去 EBAY 标了一堆回来跟我"展"，过了一阵子JORE老弟说他也想规画製作一台 WE717A前级，并找我代为製作，于是我帮他设计一款稳压，正好手上有几支 GEC A2134 的管子，而且便宜到不行又是 GEC 铭管，再来就是参考管。 看了一下发现架子上有一些以前无法配对的 TFK EC88/8522 放着没用，心想反正参考管只须要一支没有配对的问题，且 U值也高，还蛮适合用它当参考管的.况且还是TFK的铭管耶，于是就决定用它，(记得以后没办法配对或只剩一支的管子可以丢来给我，用来稳压可以好好的利用 ^_^)，至于稳压管....即然是真空管前级，当然给它真空管到底，就来个 5651/85A2/0G3/90C1 都给它可以插的好了。 有人问我为何不用 0A2/0B2 ? 0A2/0B2 工作电流最小须设定在5MA，而个人经验觉得电流越小，声音活泼度越好，且前级所须电流并不大，所以我选择工作电流可以更小的 5651/85A2/0G3/90C1(个人建议85A2/0G3/90C1会比5651来得好声)来个线路图让大家参考一下。  在帮JORE老弟完成后，有几位常会利用假日来家裡坐坐磕牙的朋友，听到声音后纷纷要求，无论如何要弄几台出来，小弟 Genius SE 前级的面版也还剩一些，于是小弟就规画了5台分享给朋友，目前已赶出一台先秀一下照片分享一下....  搭棚组装技巧 有人说搭棚声音较好听，有也人觉得用 PCB 较不会感染，我则没有特定喜好，只要有好声音管它是什麽..... ^_^ 我做机器都是搭棚为主，因为不用麻烦东西拿到直接上不用再规画PCB，所以大家看到我的机器肚子裡都是搭棚，而搭棚除非必要，不然我是不用助焊架儘量不用，没有其他原因...因为小弟喜欢随兴的施工(目前这台 WE717A 前级只用上一支 3 PIN 的助焊架 :) )，但...随兴可不是随便把线拉一拉零件随便摆，还是要考虑整齐及感染问题，这部份可有秘诀??? 当然有---咱们先从佈线说起....以前我师父教我一句话.....一台够水准机器其实是有一堆走线，可是完工后看起来却好像根本没几条线，这样的机器才是水准之作，很多人喜欢学小日本，线走得线条分明，很直，很整齐，可是本来不多的走线看起来反而很多，其实这样的机器在他看来....是不够水准的，所以小弟仅遵师命，在做机器时如果可以，儘量让走线看起来越少越好。 再来就是零件摆位，很多人做机器喜欢用老零件来补，当然我也喜欢....但用老东西补时常遇到一个问题...就是零件体积不小，这点实在有点头痛，所以我常用一些又补又不佔空间的补料，这方面可能施工製作者在零件选用时要多加用心，在施工时儘量的可以让它看起来是对称的，如此机器完工后自己看都觉得非常有成就感，也许小弟的机器通常会把肚子秀出来，所以有些朋友会请小弟代为装机，可能也是因为这样的走线及摆位方式他们觉得不错吧~再来几张小弟的肚子给大家看看。 WE717A 机内及用管   小弟自行开发的 Genius SE 前级  小弟自行开发的 Genius SE 300B 后级  (责任编辑：admin) |
