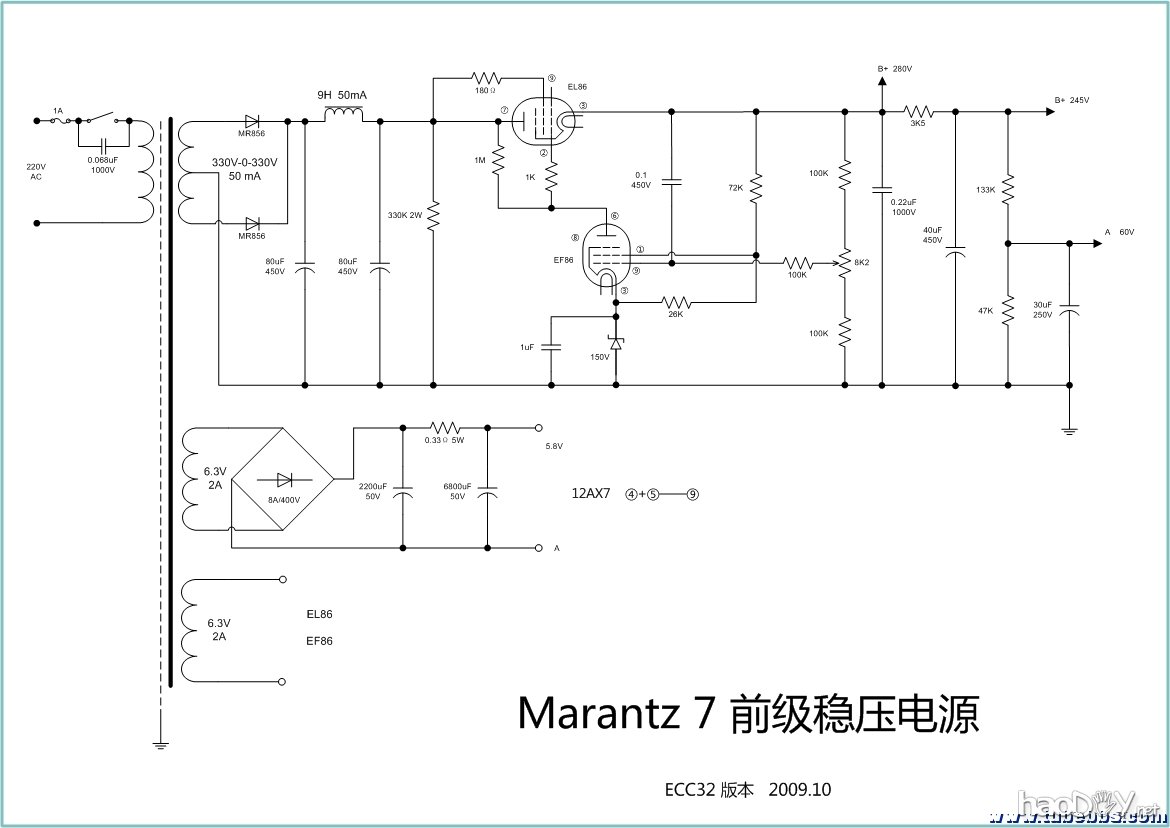

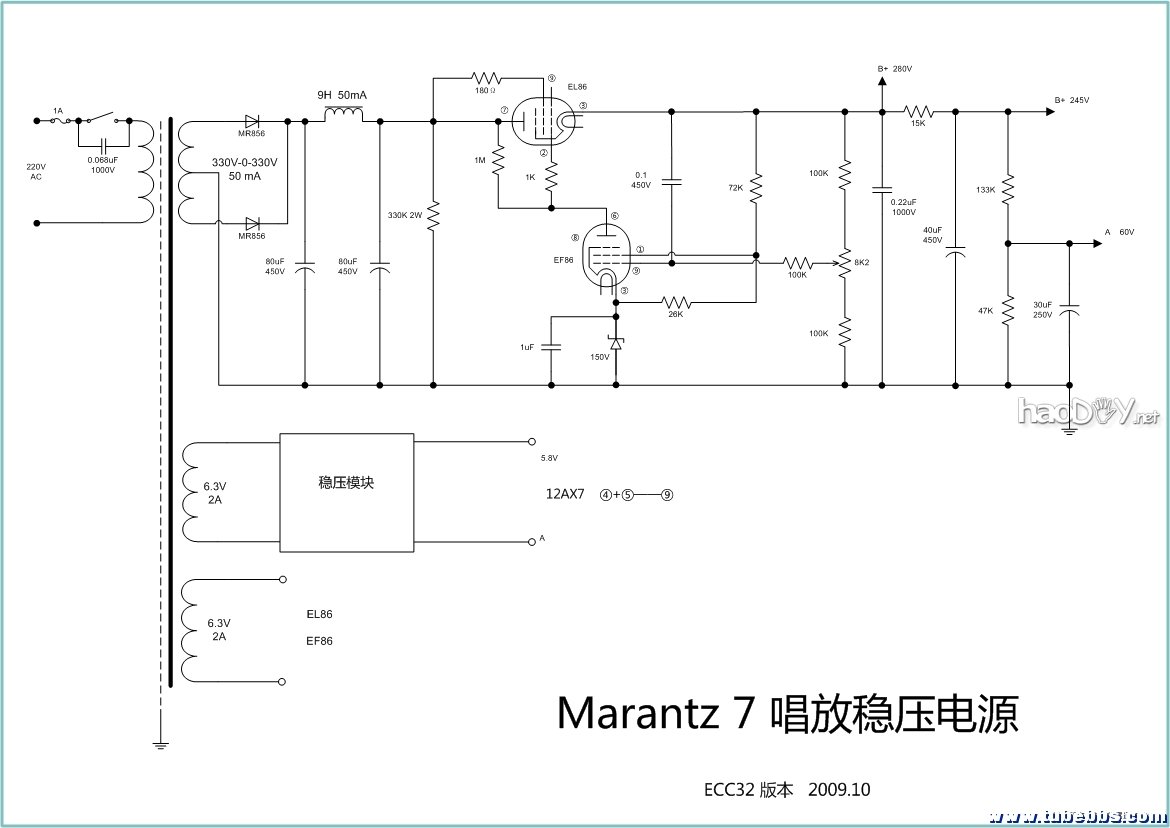

唱放电源部分的实做线路  前级电源部分的实做线路  这次制作的特点有四： 1. 在采用M7放大线路的基础上使用了电子管串联稳压电源 众所周知，电源对于放大器的声音影响至关重要。甚至有“放大器无非就是电源调制器”的说法。M7原机采用了矽片组半波整流，多级CRC滤波，这是M7形成它自身的声音特征的重要因素之一。 而我这次的电源制作采用了晶体管全波整流、CLC滤波、电子管串联稳压。是希望通过这个电源模式得到透明、宽频响、良好瞬态的声音。 关于是否在音频放大器上使用稳压电源，一直都是发烧友争论的问题之一，各方各执己见互不相让。管见这属于无谓的争论，使用什么电源和您预期得到的声音特征是有关的。对于以欣赏大编制音乐体裁为主的用家来说，使用稳压电源可以体现出良好的瞬态、频响宽度、速度和控制力。但以欣赏人声、小编制音乐体裁为主的用家来说，可以籍非稳压电源得到一种舒缓、优雅的声音。 这次使用的是一种最普通常见的串联稳压电源。由于M7的唱放、前级的工作电流不大，故使用了EL86作为调整管，EL86的管脚排布与常用的EL84一致，但内阻要低一些，在这个位置使用有其优势。取样放大管采用了高放大倍数、音乐感好的EF86。从以前和本次做机的试验看，电源的用管和元件对声音的影响非常大，甚至大于放大部分。比如，这次在调声阶段试验了稳压电源部分使用不同品牌的管子、试验了消振电容、输出端并联的电容、与基准稳压管并联的电容，都对声音有明显的影响。按照在下的试验，有以下体会： A) 这几个电容的作用虽然各不相同，但总的目的都是降低电源部分的噪声，其容量不宜过大，能起到降噪的作用即可。否则容易在声音上更多的加入所加电容的音色，并影响声音的透明度； B) 从电容的类别看，试验下来声音优劣的排序是：特氟龙、油浸、MKP、电解电容。与耦合电容对声音的影响一致； C) 从电容所在的部位看，试验下来对声音影响的排序是：消振电容、输出端并联的电容、与基准稳压管并联的电容； 本次制作稳压电源的技术指标实测下来还不错，其纹波为0.3mV，负载调整率0.2%。？ (责任编辑：admin) |
