DIY一台6sn7+2A3前级，制作进行中(3)

时间:2012-10-13 22:49来源:hifidiy.net论坛 作者:gaicsrss 点击: 次

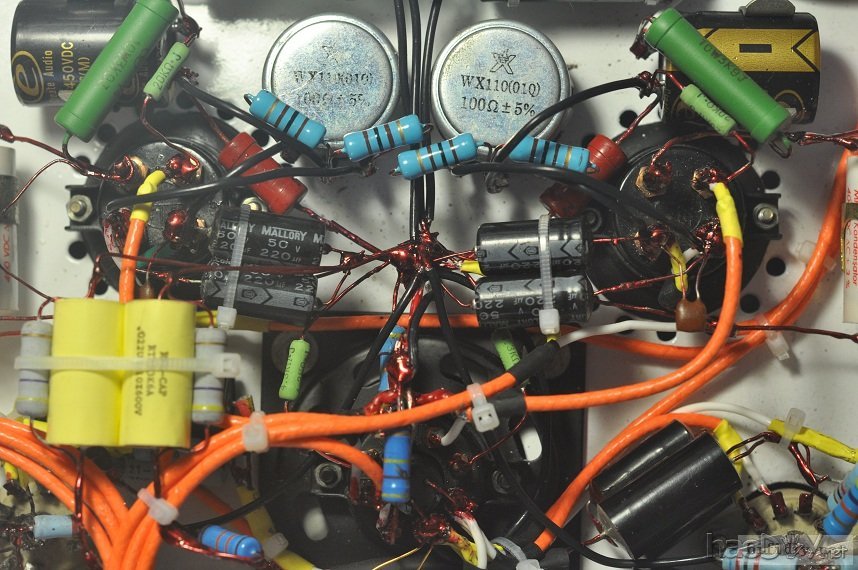

焊唱放10.JPG (52.79 KB) 下载次数:13 2012-9-8 14:38 6DJ8管子 下载次数:11 2012-9-8 14:38 整机外观 下载次数:14 2012-9-8 14:38 试音环境 音箱用V28 2A3灯丝稳压比较麻烦，因为电源较大，一般的三端稳压很难做好

DIY一台6sn7+2A3前级，制作进行中

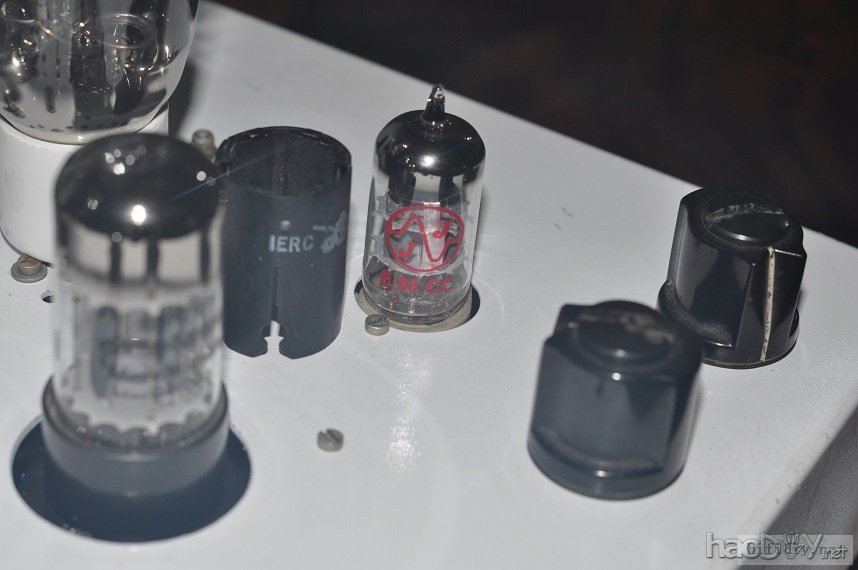

6DJ8管子

DIY一台6sn7+2A3前级，制作进行中

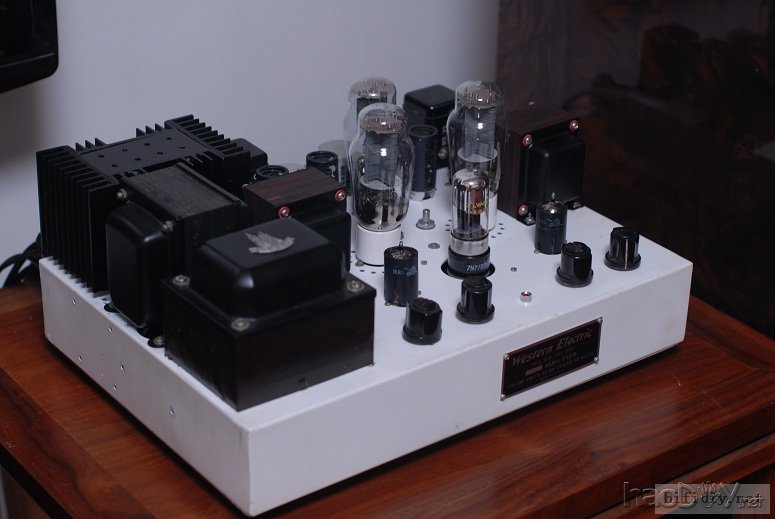

整机外观

DIY一台6sn7+2A3前级，制作进行中

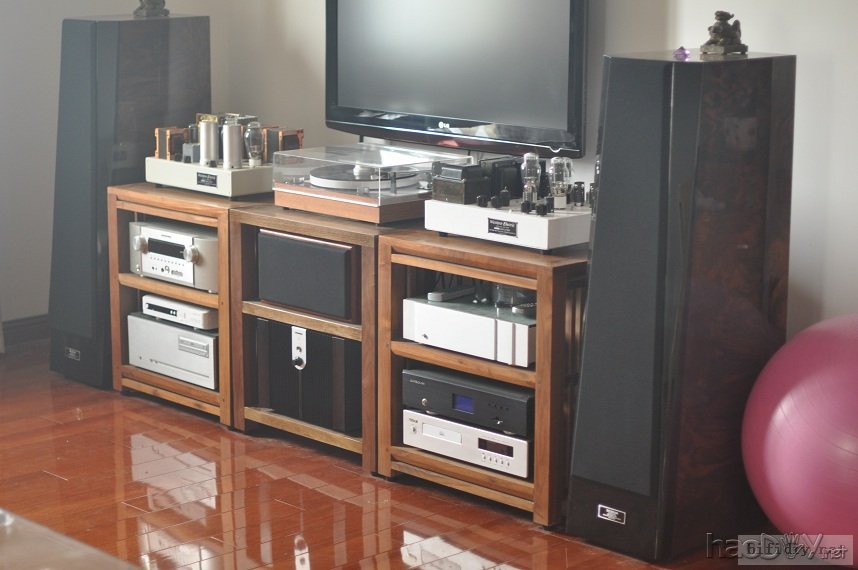

试音环境 音箱用V28

DIY一台6sn7+2A3前级，制作进行中


2A3灯丝稳压比较麻烦，因为电源较大，一般的三端稳压很难做好。
我选的是LM338K金封管三端稳压管，效果理想。
我AC7. 5V整流再经LM338K稳压，发热量巨大，于是采用四片散热片，制成海胆模式的稳压模块（见图，旁边的立式变压器即是手工绕制的2A3灯丝牛）。
一并放上小九脚管的稳压电路，这个是在网上选购的成品板。

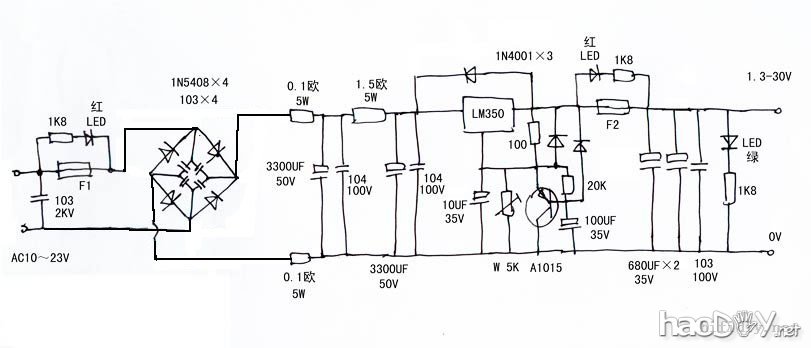

高压稳压电路再贴一次。

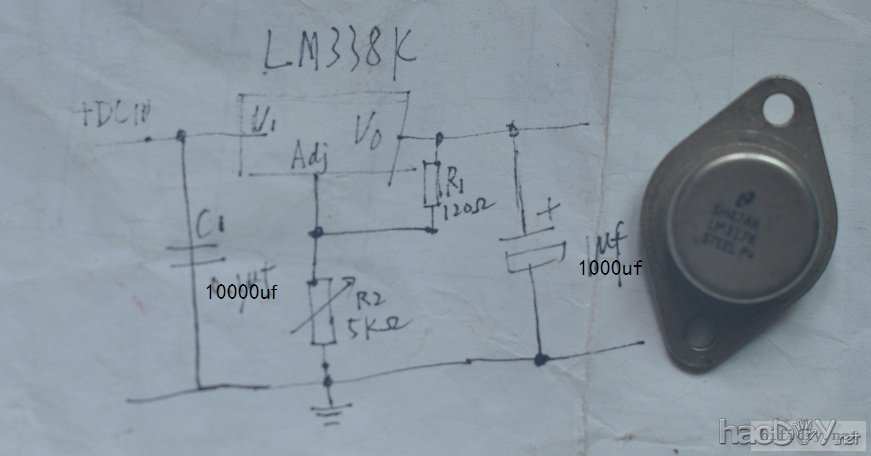

2A3灯丝稳压电路

DIY一台6sn7+2A3前级，制作进行中

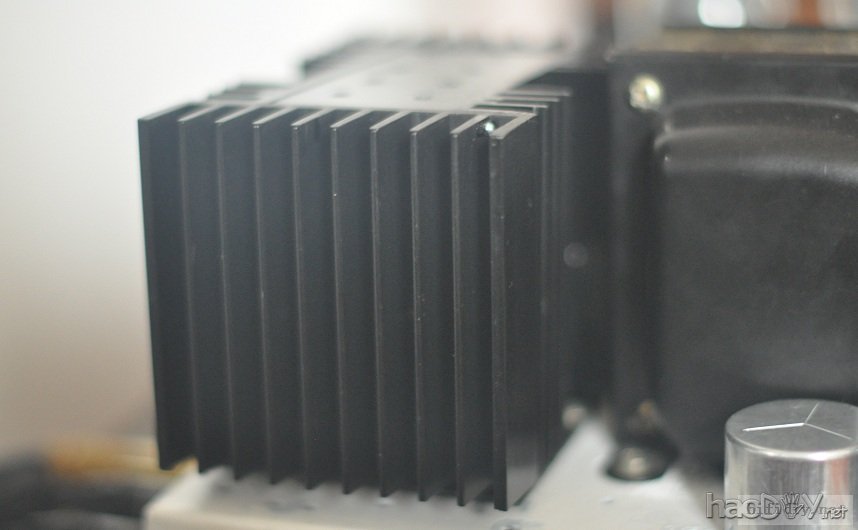

海胆式灯丝稳压模块

DIY一台6sn7+2A3前级，制作进行中




6.3V灯丝稳压电路

DIY一台6sn7+2A3前级，制作进行中

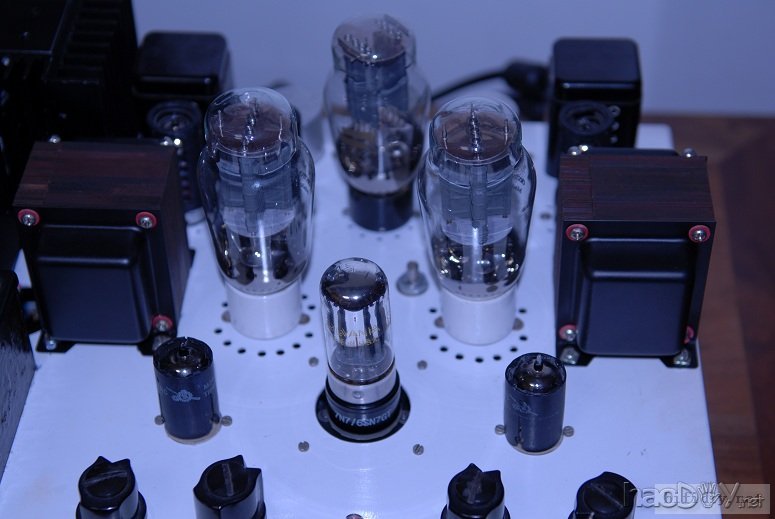

根据听音情况，对2A3前级进行了细致调整。
为了进一步提高信噪比，增加了2个灯丝扼流圈。用Z11的76片，自己绕制，试音效果不错。惟一问题面板显得更挤了，不过，我比较习惯这种拥挤的方式。

DIY一台6sn7+2A3前级，制作进行中




DIY一台6sn7+2A3前级，制作进行中
