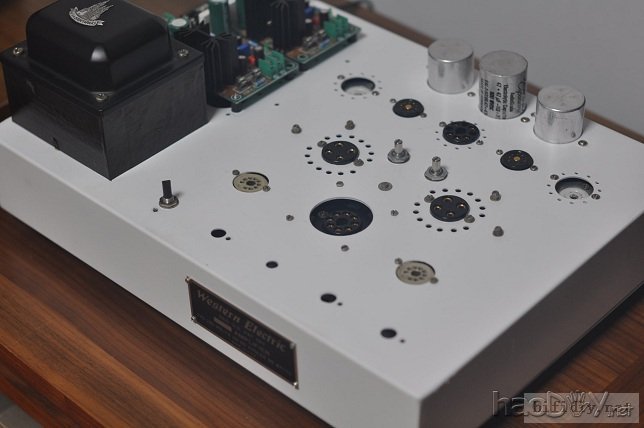

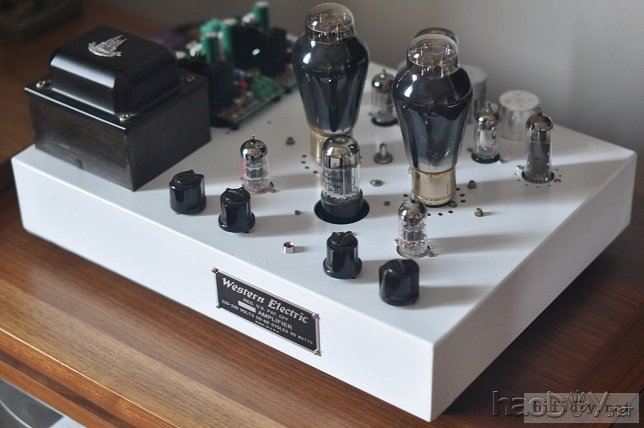

前一阵子曾有发烧友提及2A3前级的事情，但部分发烧友认为2A3不适合做前级，道理很清楚，合适的管子用在不合适的地方。。。 手头有一对2A3管子，闲着不是发烧友的风格，尽管我没有老烧们的功底，但还是想试试2A3。 先发完成的机箱和初步外观图。 初步外观1.JPG (45.92 KB)

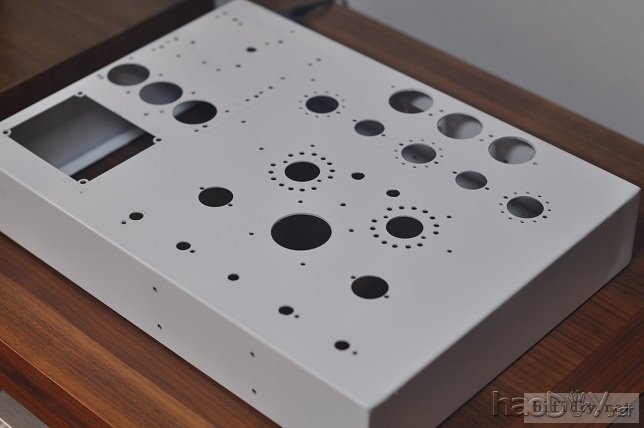

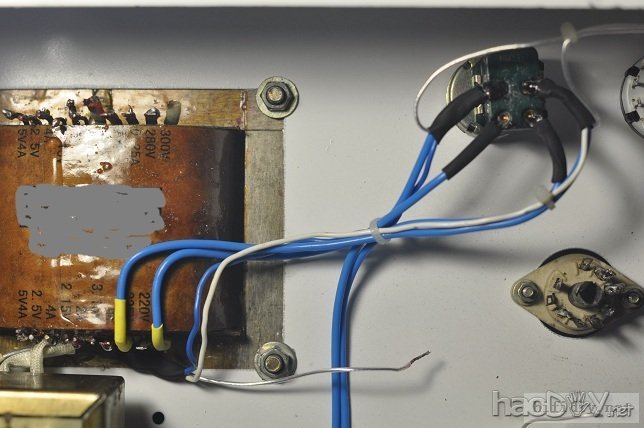

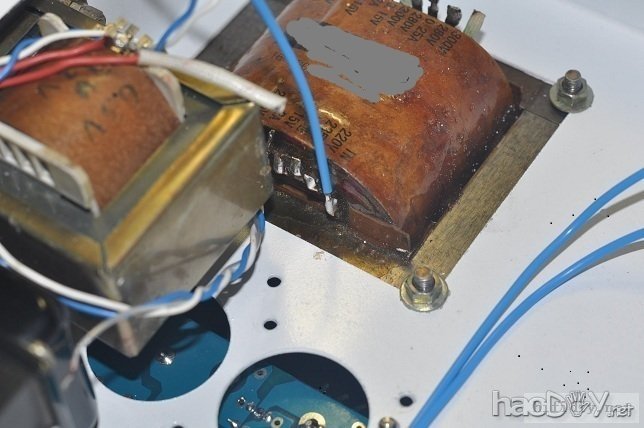

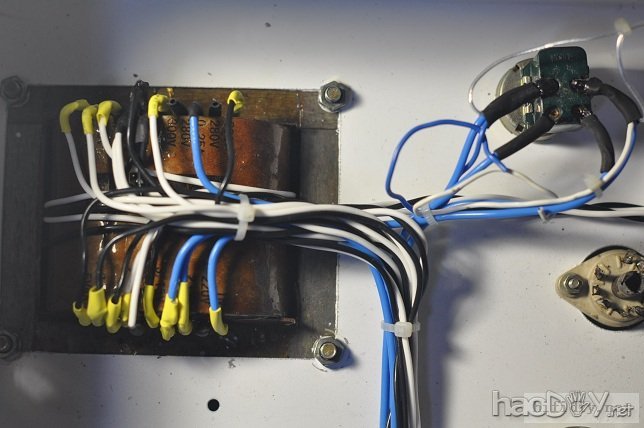

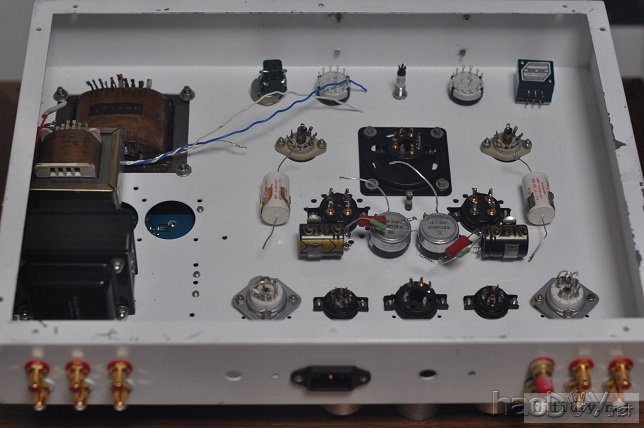

机箱是铁壳，手工开孔，然后自喷漆并加热烧烤。 左侧3个圆孔废弃了，原来安排的是电源滤波孔，尔后发现离整流管距离太远，于是在整流管后面重新开了孔。 目前，左侧电源部分安排了直流灯丝稳压板，已制作好外罩（图上未拍出来）。 只有晚上才有时间焊机。今天进度太慢，先焊了电源线部分。 电源线用的是内径1.35mm的特富龙镀银线。本来想找些西电布皮漆包线什么的，一时没有合适的，就选了现在这种线，关键是取其焊接方便，容易上锡，烙铁点一下即好。 开关用的是钮子式的，习惯这种风格。 电源尾座这次奢侈了一回，用的是copper高纯紫铜机尾座，35元一个。 电源牛用了2个，除外置电源牛，内置一个小灯丝牛。因为机箱设计问题，扼流圈也内置了。 电源线焊接1.JPG (51.82 KB)

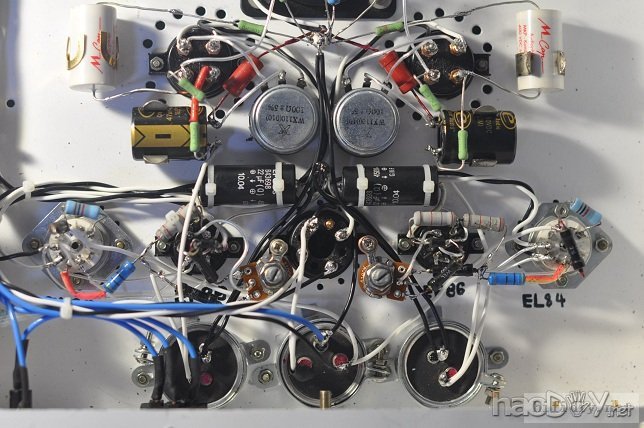

灯丝电源都焊完了。让人着急的是，2A3直流灯丝电源搞不定。用原来AC2.5V或AC5V稳压，输出都不到DC1V。用AC2.5V整流不稳压也达不到要求；稍提高交流电压，输出又高于DC2.5V。一直没有合适的电阻降压，目前仍未搞定。 2A3灯丝直流供电暂时放一放，先把高压整流稳压电路及放大电路焊完。 电路焊接特别乱，典型的一堆乱草。 下次准备焊输入、输出线。 2A3前级用交流供电有较大电流声，必须用直流，这个我已经试听过。现在没有合适的电阻取得直流灯丝电压，大约需要0.2欧的电阻，目前还没有好办法解决。 如果还找不到解决办法，就考虑买一块开关电源作灯丝供电试试看。但，对此心里没底，毕竟是直热管前级，开关电源灯丝不知能否使用。

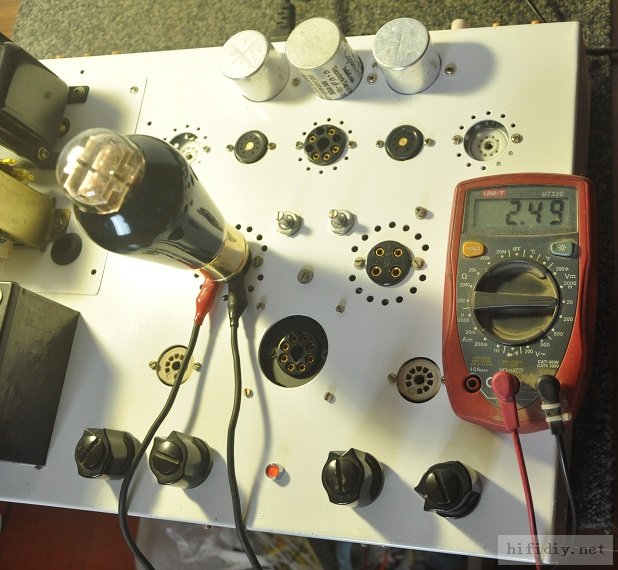

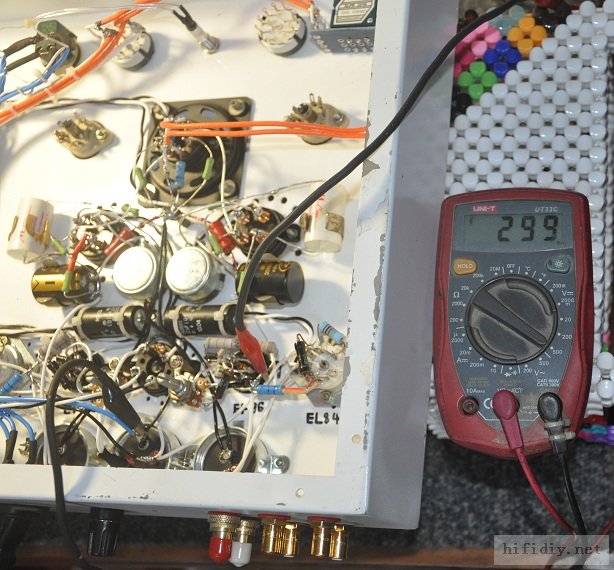

此次DIY的是直热管前级(而不是后级),用交流灯丝会串进交流声,所以还是想用直流灯丝. 不知道哪位兄弟有好办法. 本来想搞牛出前级的,不料找了好几家订牛,不是几天不回复,就是报价走出预期,于是放弃牛出,选用J版的电路.   已完成通电测试了！ 初听了一阵子，声音风格独特，但是仍然有噪音，噪音随着音量大小变化。看来还是得折腾2A3直流灯丝供电了！  2A3直流灯丝一直是此前的拦路虎，去掉稳压板，改为CRC滤波并反复调整R取值后，试机达到要求。目前，2A3灯丝供电为DC2.49V。 高压部分，右声道完全正常，DC稳定在299V，2A3管3脚电压124V。 但是，左声道高压不正常，输入为DC298V，且调整范围很小（约250V-298V；而右声道调整范围很宽，完全符合要求），2A3管3脚电压却只有95V，灯丝电位器调整端电压也只有121V（低了约30V）。 下一步重点解决左声道高压的问题，目前还没找到问题的原因。 请烧友帮忙指点。谢谢！
|
