DIY一台6sn7+2A3前级,制作进行中(2)

时间:2012-10-13 22:49来源:hifidiy.net论坛 作者:gaicsrss 点击:
试机1.JPG (57.68 KB) 下载次数:7 2012-8-9 22:49 整体图.JPG (56 KB) 下载次数:7 2012-8-10 18:57 灯丝稳压解决了,但是噪音仍未解决。下一步集中精力解决噪音问题。 先上新制作的2A3灯丝稳压图。 电路采用了LM338








DIY一台6sn7+2A3前级,制作进行中

DIY一台6sn7+2A3前级,制作进行中
灯丝稳压解决了,但是噪音仍未解决。下一步集中精力解决噪音问题。

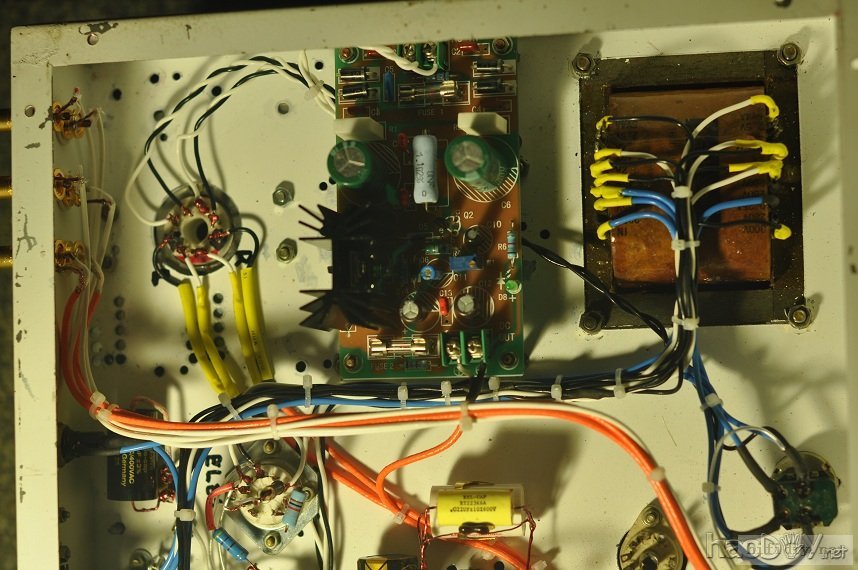

先上新制作的2A3灯丝稳压图。
电路采用了LM338K金封管三端稳压,增加了一只小的灯丝牛。

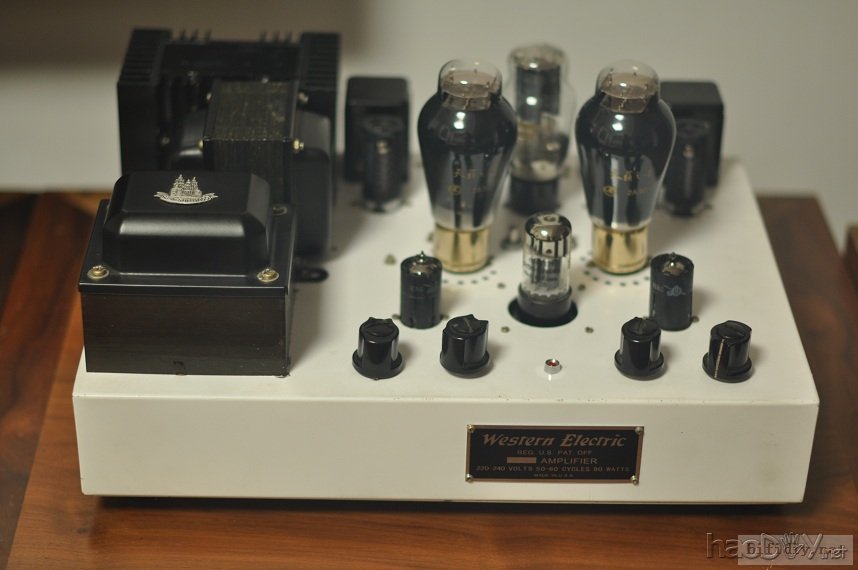

考虑到有好几位发烧友提到灯丝稳压发热较大,就利用2块散热片及几小块铝片,做了一个外置散热的小模块(海胆型),与电源牛为邻,整体还算协调(有顶盖,未拍照)。

今天调整完全部电压,测值全部正常,通电开声:左声道很正常,顺利开声;右声道只有噪音,没有乐音。
经过反复折腾,包括将6SN7交流灯丝改为直流稳压灯丝,试机,右声道仍然只有噪音。
于是拔掉右边管子,只试听左声道,分别接胆后级、石后级,听音效果非常好,真正体会到了老烧们提及的“空气感”。
声音非常满意,看来直热胆前的确值得一试DIY一台6sn7+2A3前级,制作进行中
现在的问题是,右声道所有电压测值正常,换管也试过,可就是不出声,只有噪音。
下一步还得折腾右声道了DIY一台6sn7+2A3前级,制作进行中





DIY一台6sn7+2A3前级,制作进行中


故障点找到了!果不其然,问题出自新增加的小灯丝牛。
第一次发现,灯丝牛对于声音有如此大的影响。
灯丝牛是新增加的,内置,贴机箱侧板安装。因为输出电压值为6.3V,稳压达不到要求,于是手工加绕到8.0V,经过稳压后,输出DC2.5V很正常。
目前,还没搞明白灯丝牛为什么会引起那么大的噪音。

2A3胆前终于完成测试,一切正常,指标很理想。
制作过程费尽周折,今天总算完成了。
下一步,将完成后续安装,即可列装投入使用了DIY一台6sn7+2A3前级,制作进行中

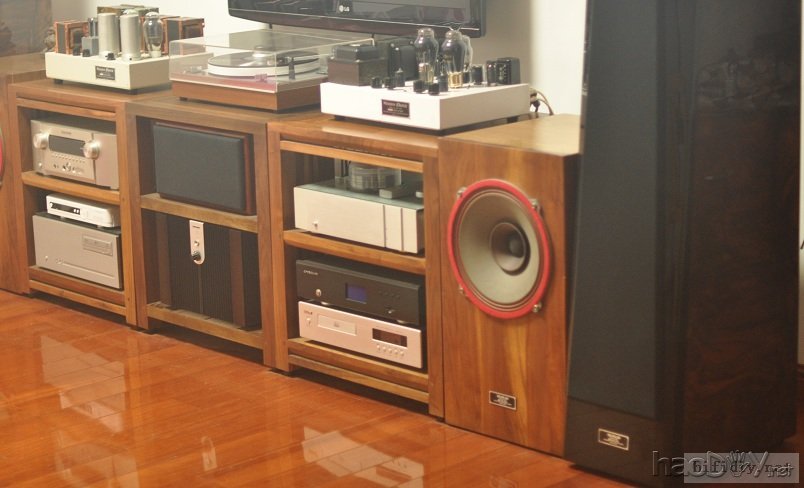

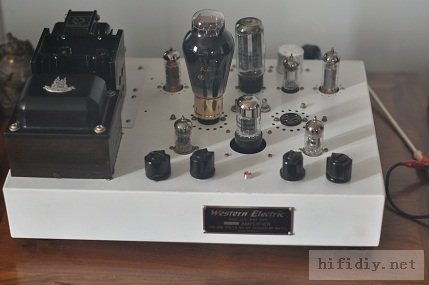

暂时列装!
说是暂时,是因为还有些问题需要解决,主要是原来的灯丝经稳压后,电压不够高,暂时用了一个小灯丝牛凑合着用。
下一步准备找一个合适的灯丝牛换上去,即装在机箱左上角位置,图中已摆出灯丝牛。
说是列装,是因为电路基本定型,通电测试全部正常。尤其是,声音音色很美,多少天的努力总算有个好的结果。
此次增加了2个小的扼牛圈,换下了原来安装在机箱左上角的大扼牛圈。
主要是考虑到需要增加一个灯丝牛,没有合适的位置可以安装,只好把大扼流圈换掉。






DIY一台6sn7+2A3前级,制作进行中

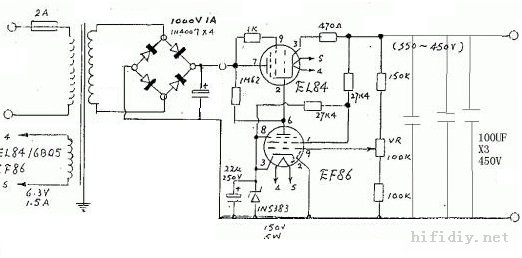

高压电源图来了。
我采用的是胆整流,另外加了2个小扼流圈。

DIY一台6sn7+2A3前级,制作进行中

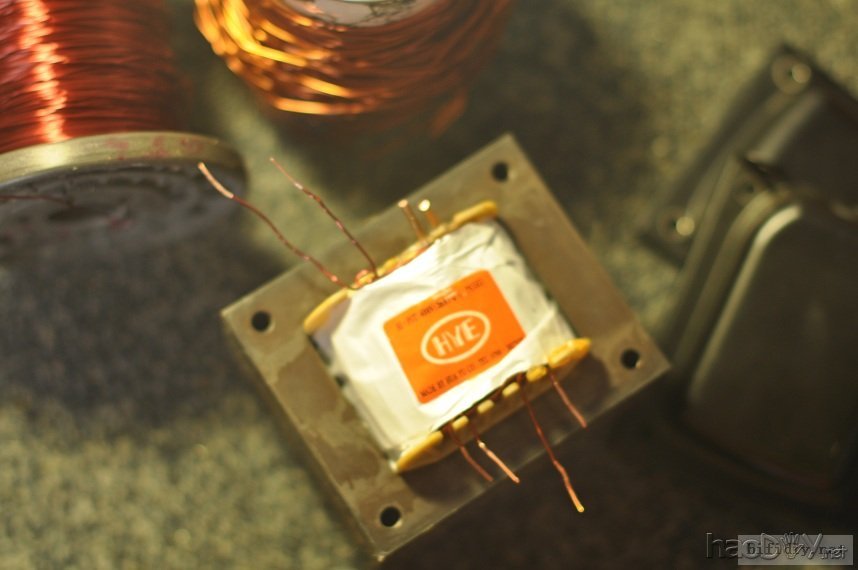

在网上一直没能找到合适的灯丝牛,没办法,只好自己动手绕了一个灯丝牛。
加装新的灯丝牛后,初步试机效果很好。
准备明天再仔细试听。





灯丝牛

DIY一台6sn7+2A3前级,制作进行中

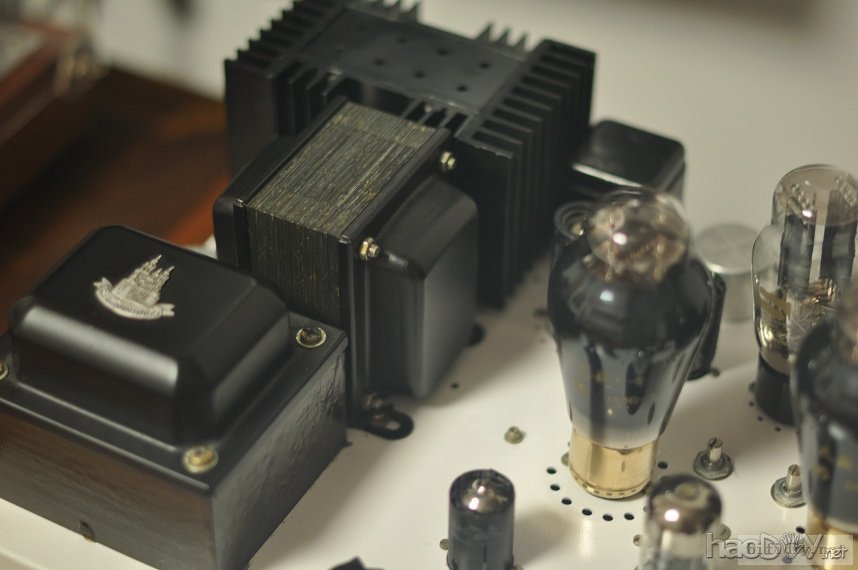

中间黑牛即是灯丝牛

DIY一台6sn7+2A3前级,制作进行中

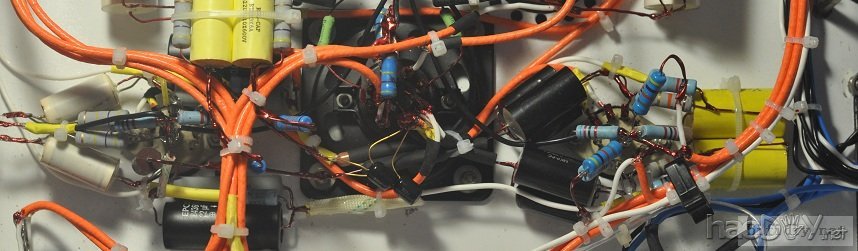

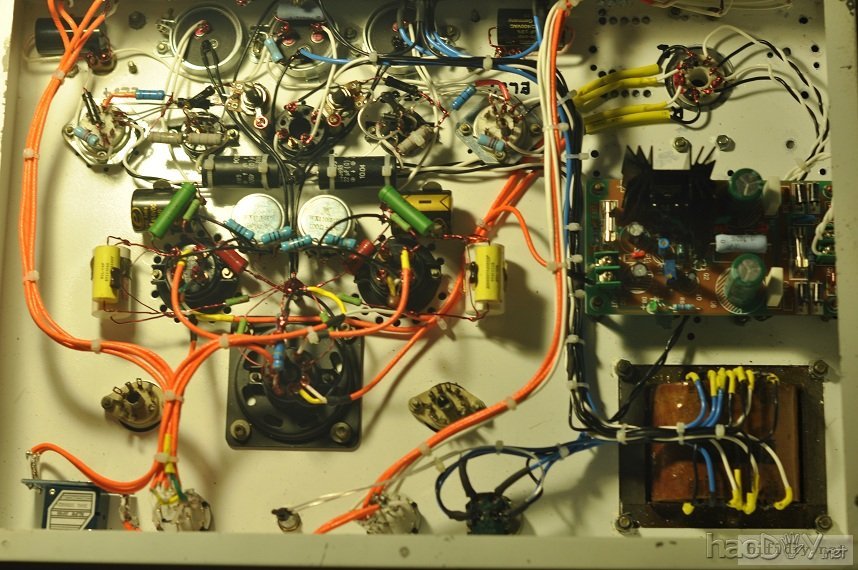

内部1

DIY一台6sn7+2A3前级,制作进行中

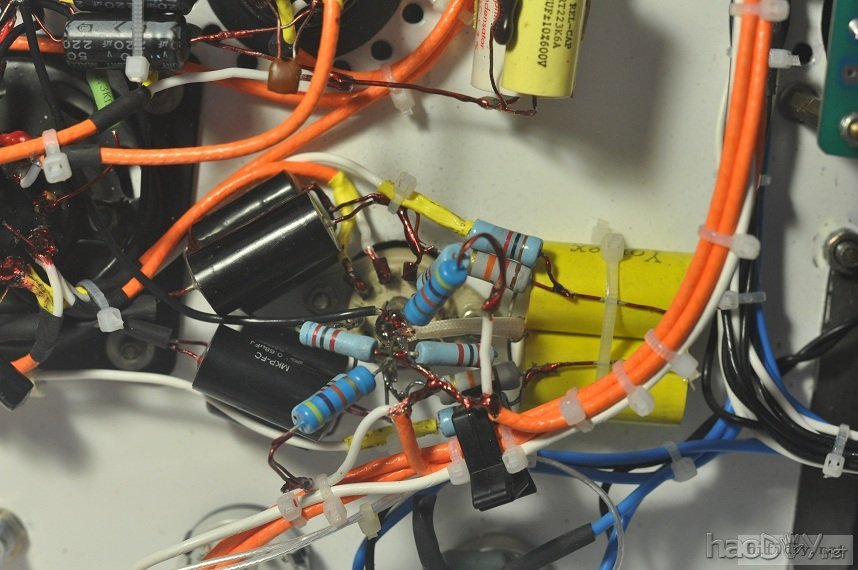

内部2

DIY一台6sn7+2A3前级,制作进行中

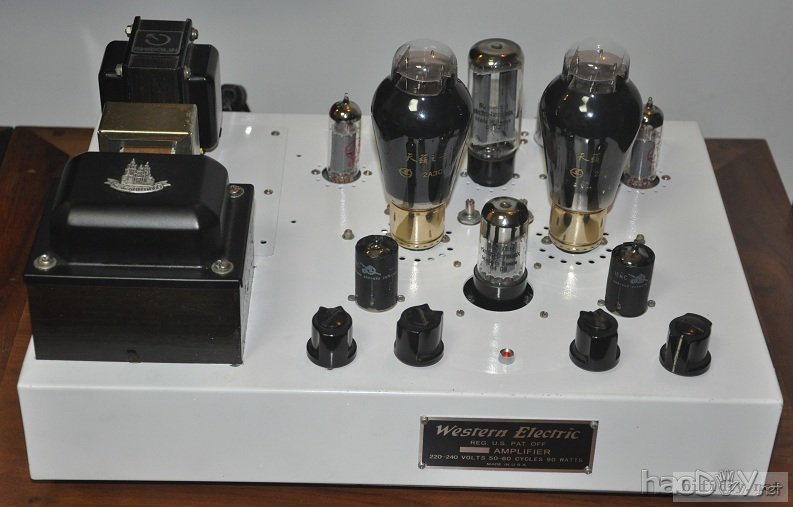

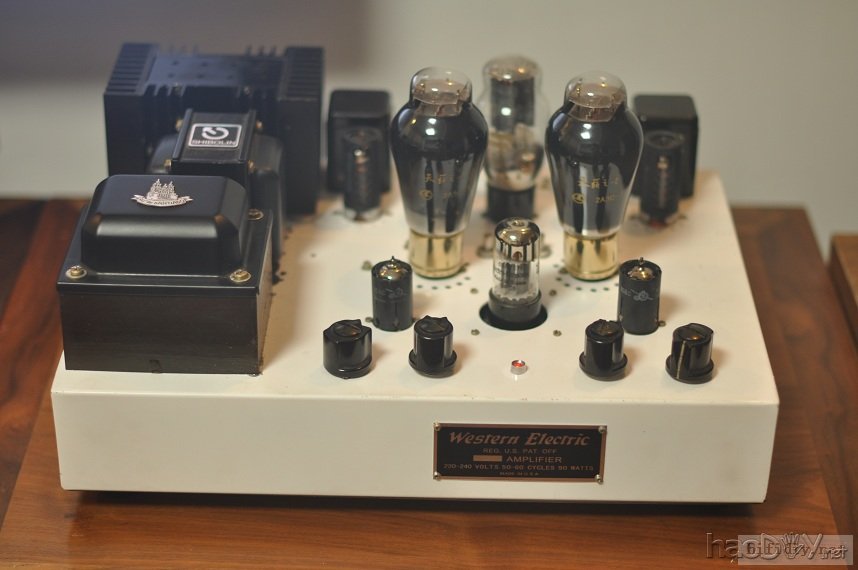

试机

DIY一台6sn7+2A3前级,制作进行中

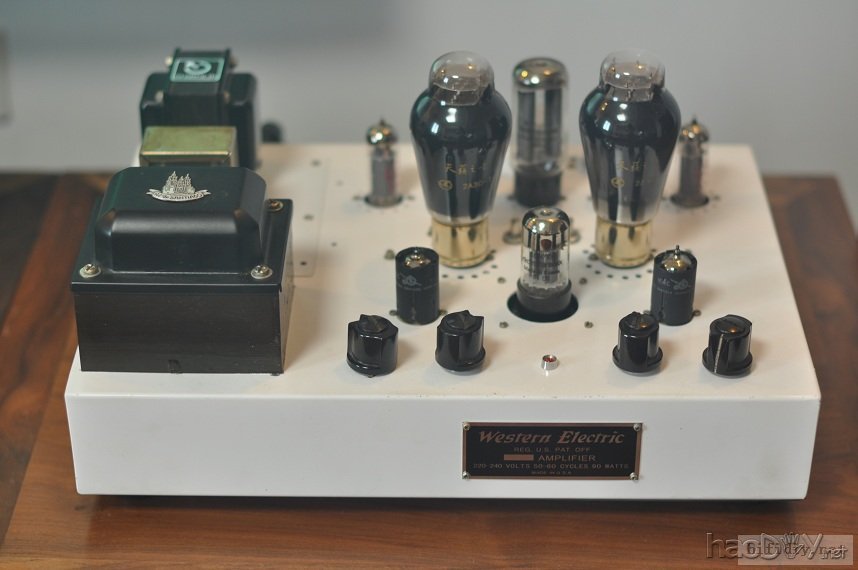

试机

DIY一台6sn7+2A3前级,制作进行中


昨晚在2A3前级的基础上,增焊了6DJ8唱放电路。今天试音,感觉此唱放电路与2A3前级配合很好。
这个唱放电路比较简单,配合2A3前级电路很有韵味。
唱放高、低压供电均与2A3前级供电共用,由于采用了稳压,没有一丝噪音。
原本想把唱放部分单独制作一个电源开关的,考虑到唱放部分仅2个小九脚管,能耗不大,就打消单独开关电源的念头。
唱放信号输入、输出均与前级部分通过一键切换,不需要额外作任何调整,使用起来还算是方便。且唱放与前级没有信号干扰。



唱放模块全图 比较乱

DIY一台6sn7+2A3前级,制作进行中

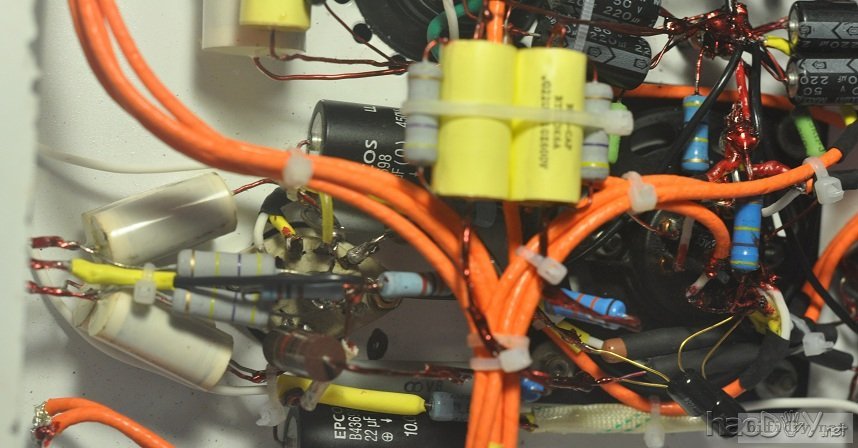

唱放第一级

DIY一台6sn7+2A3前级,制作进行中




唱放第二级

DIY一台6sn7+2A3前级,制作进行中




唱放整体
