重要的第一步,用低电压激活准备服役的古董电容

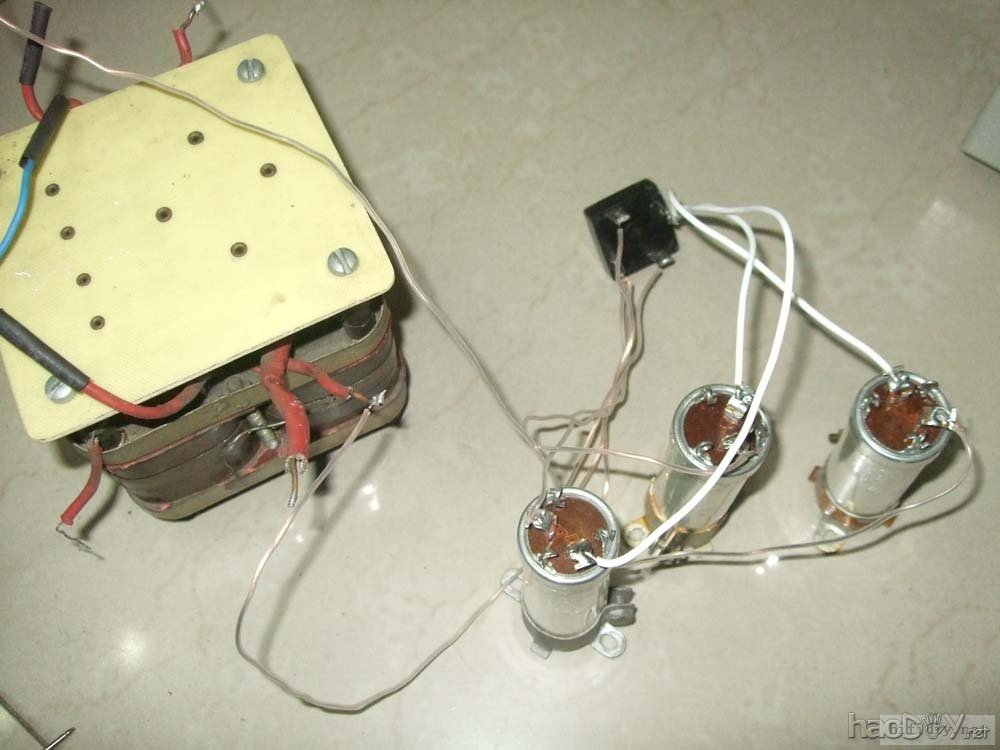

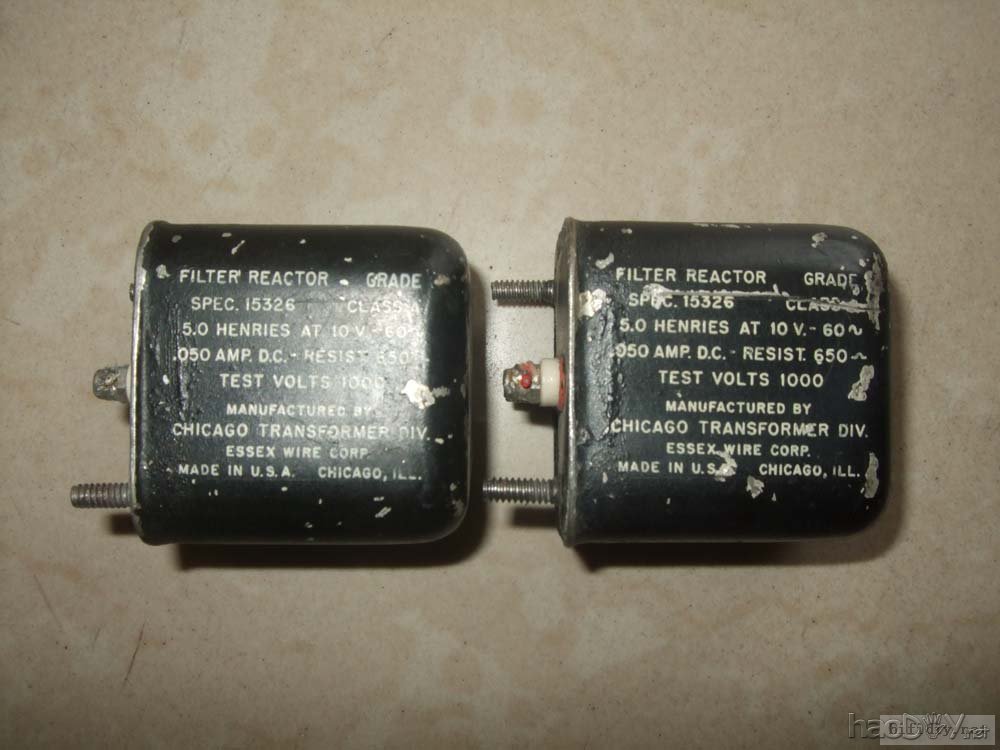

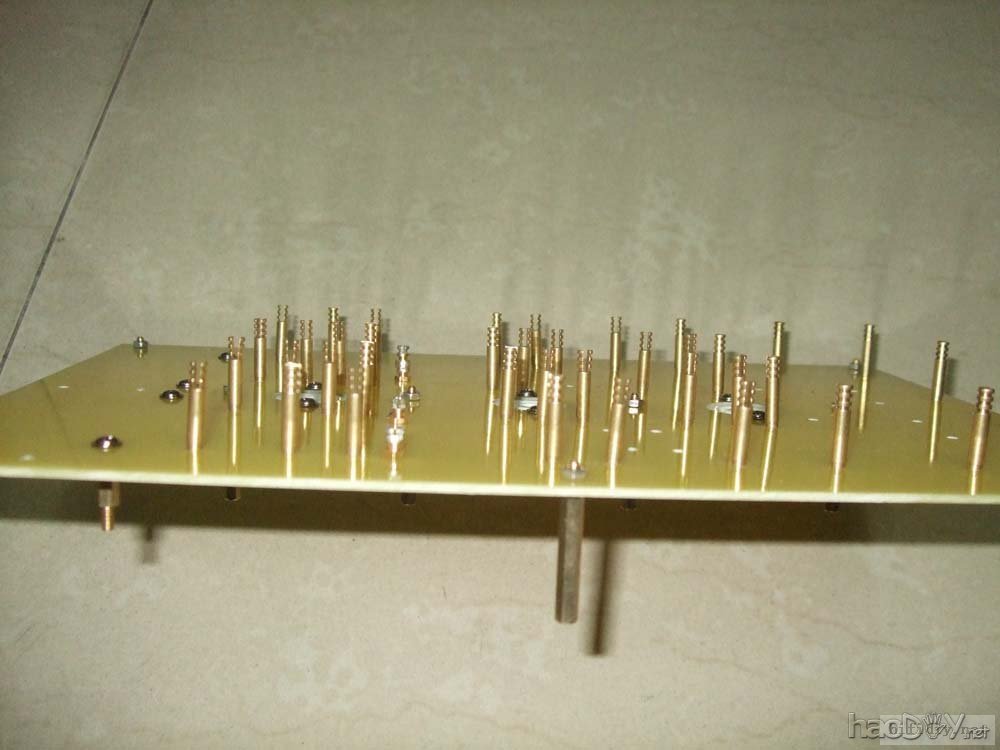

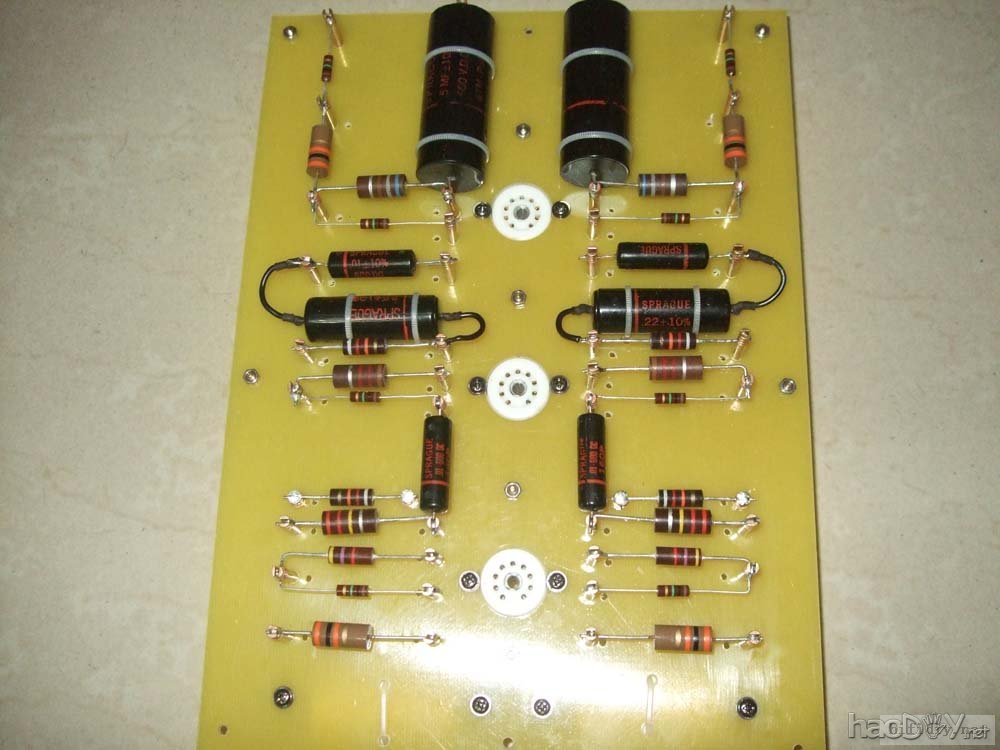

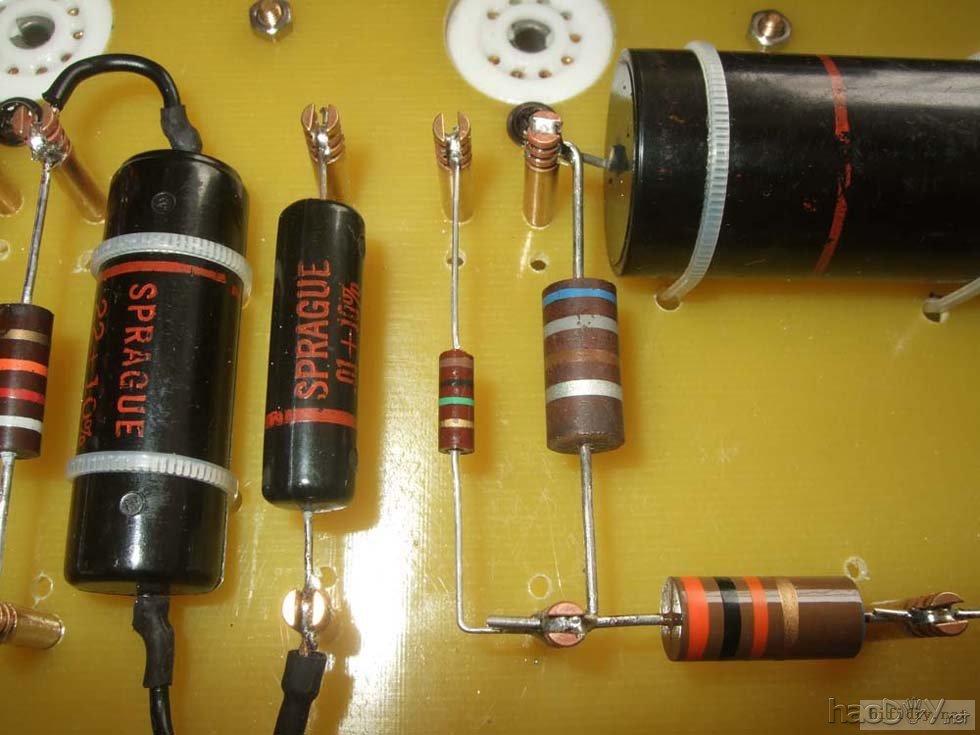

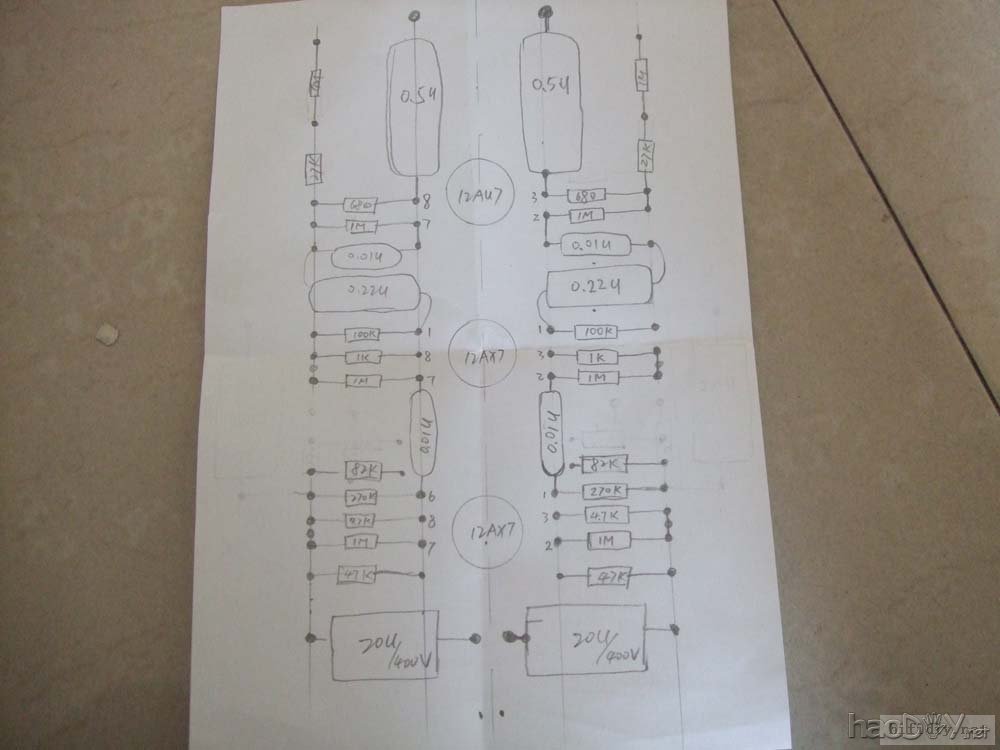

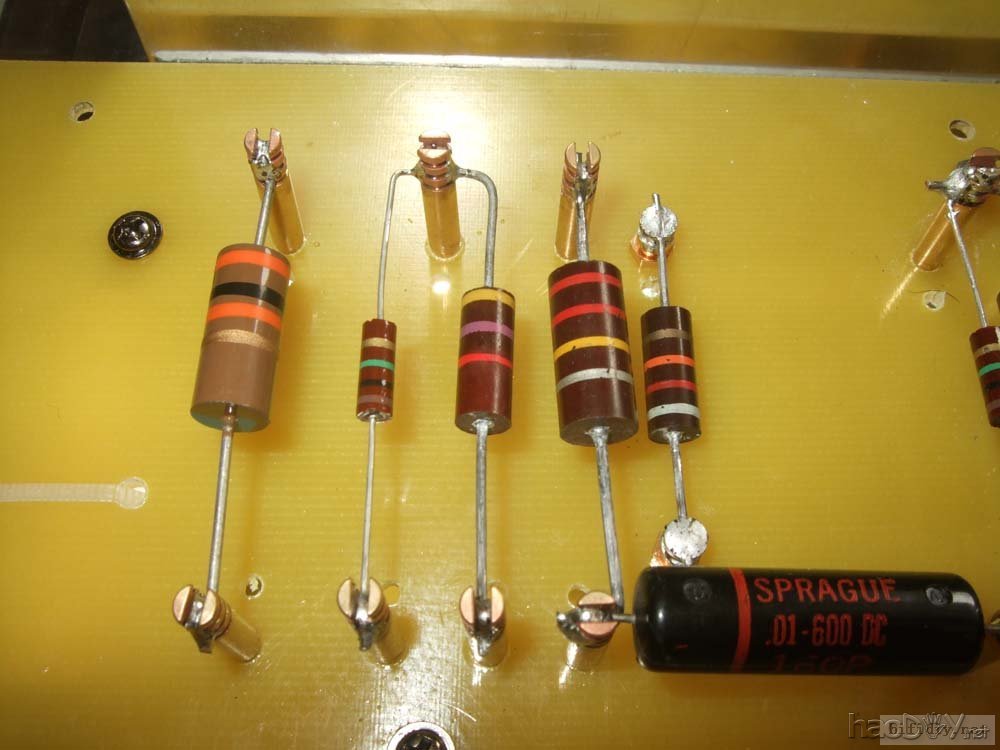

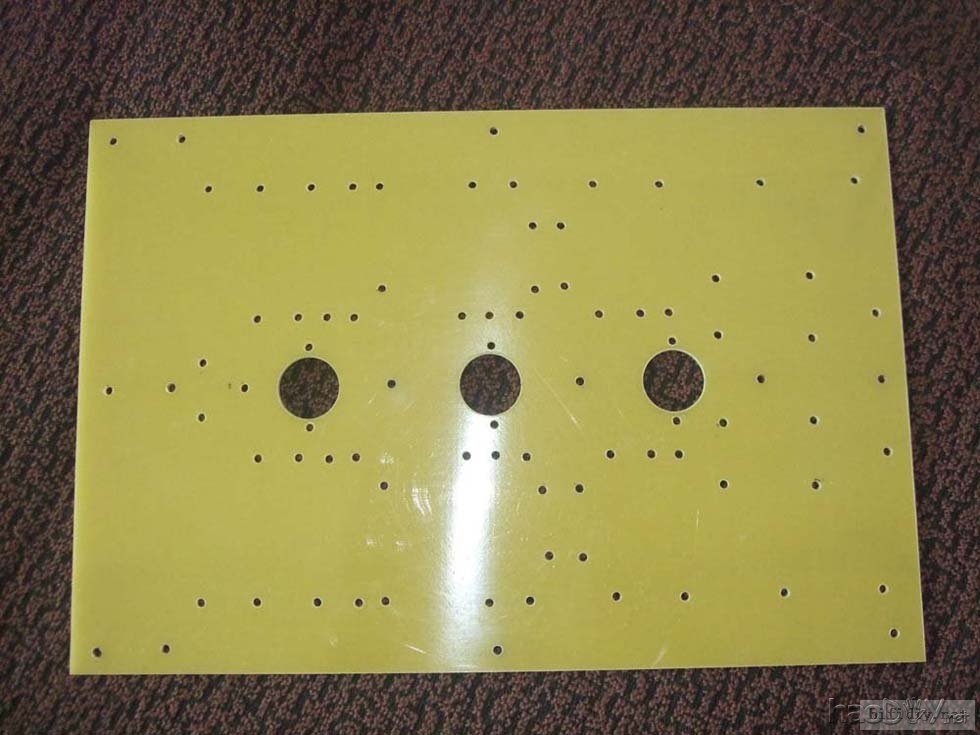

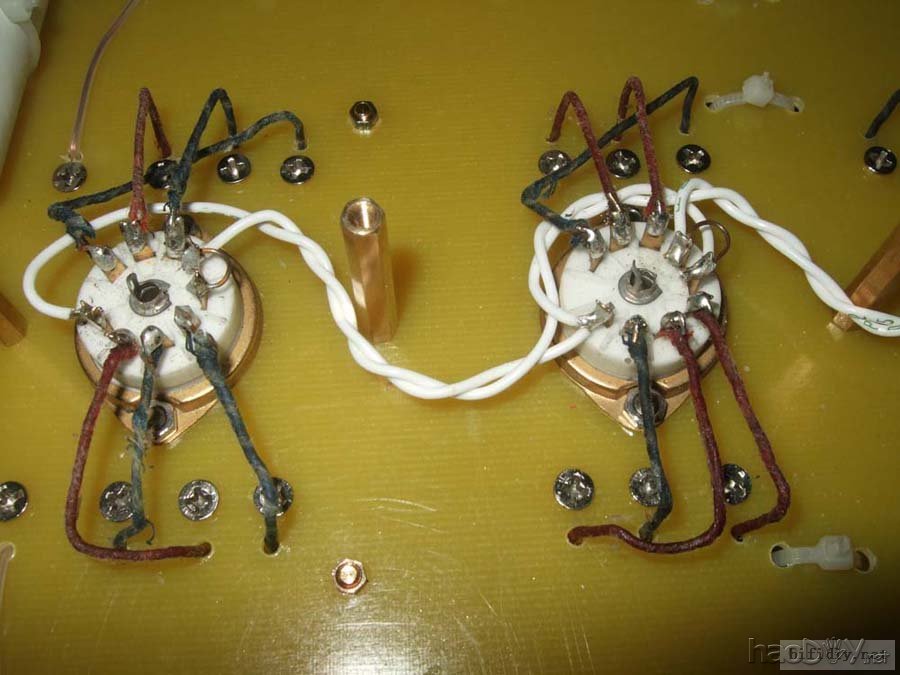

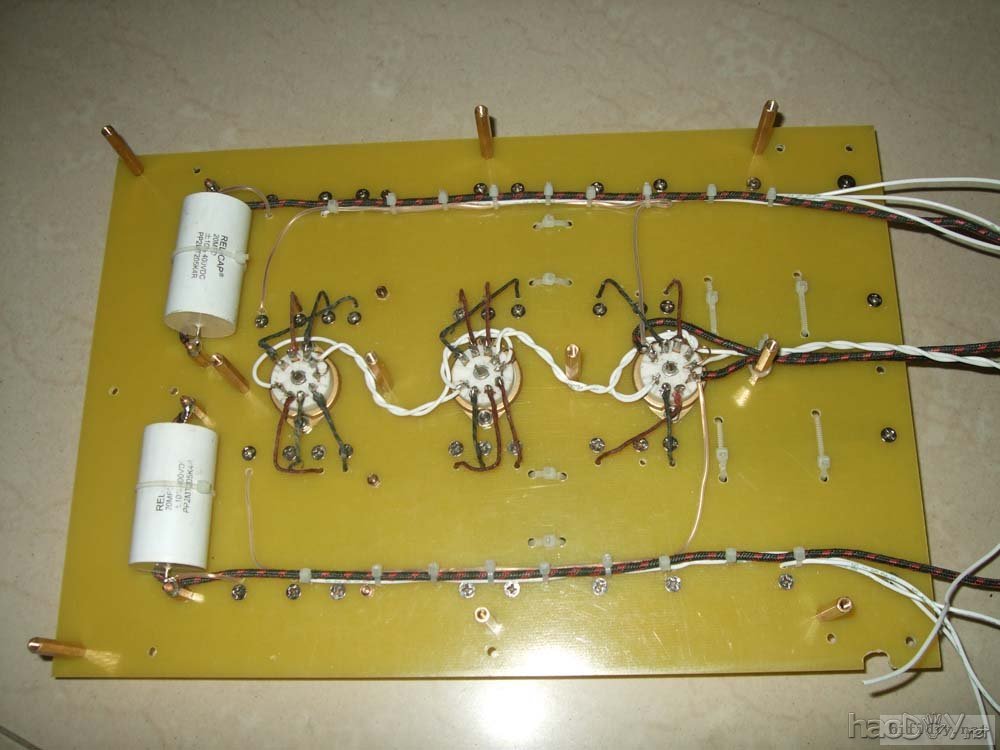

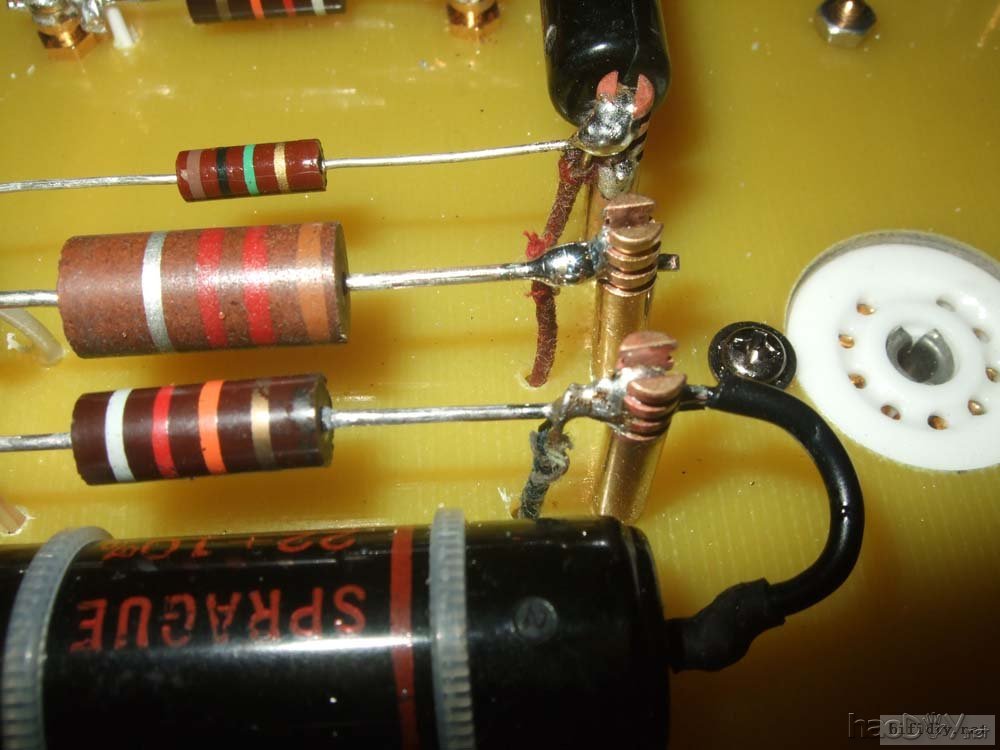

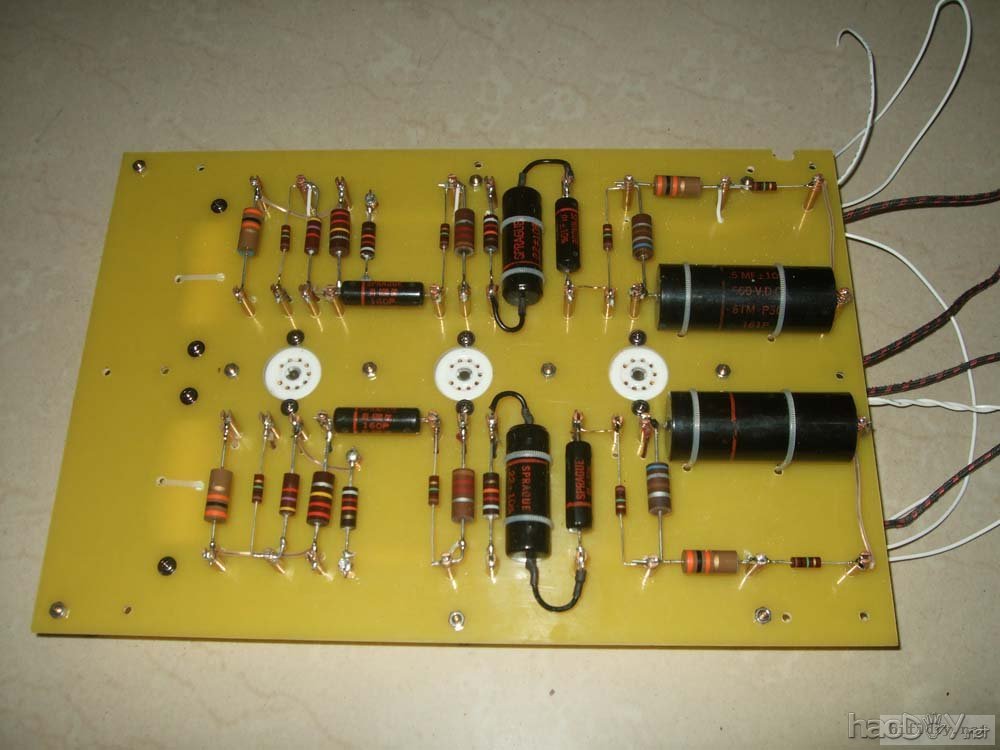

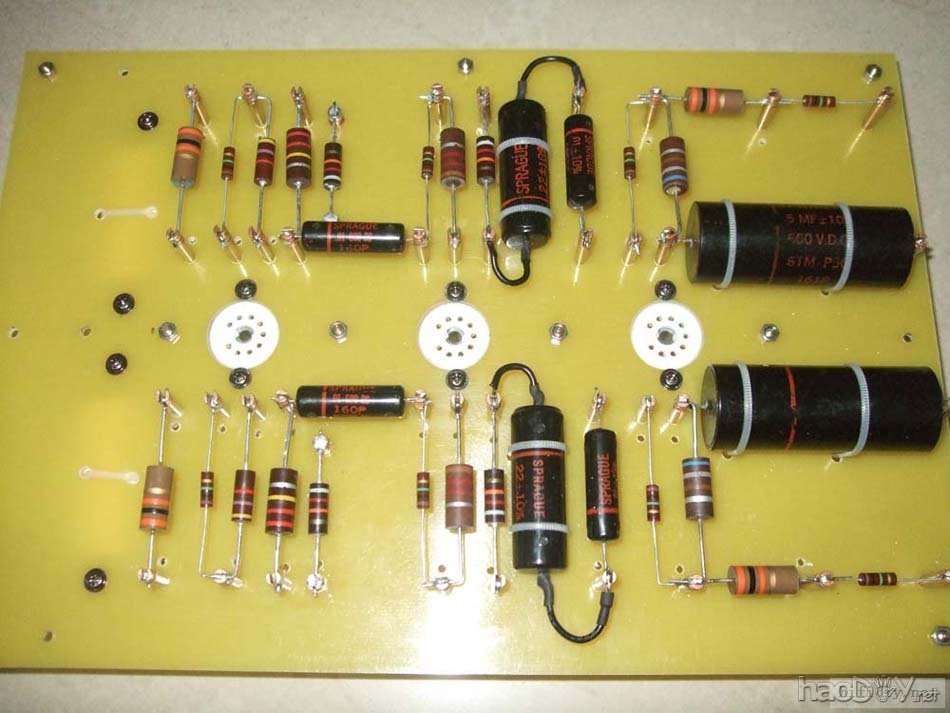

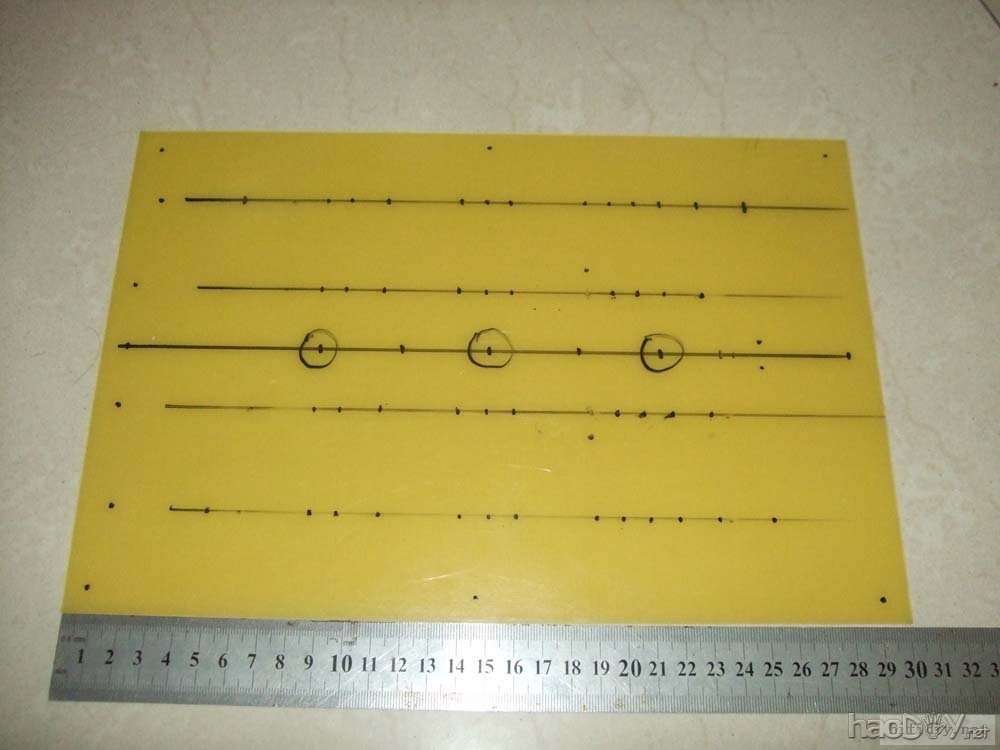

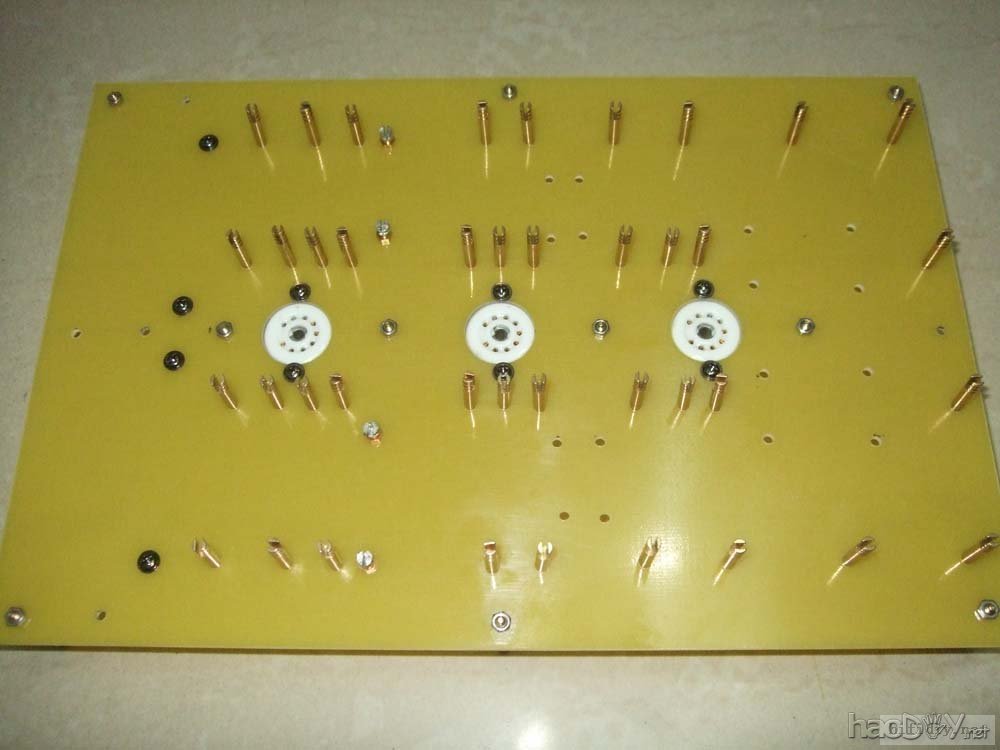

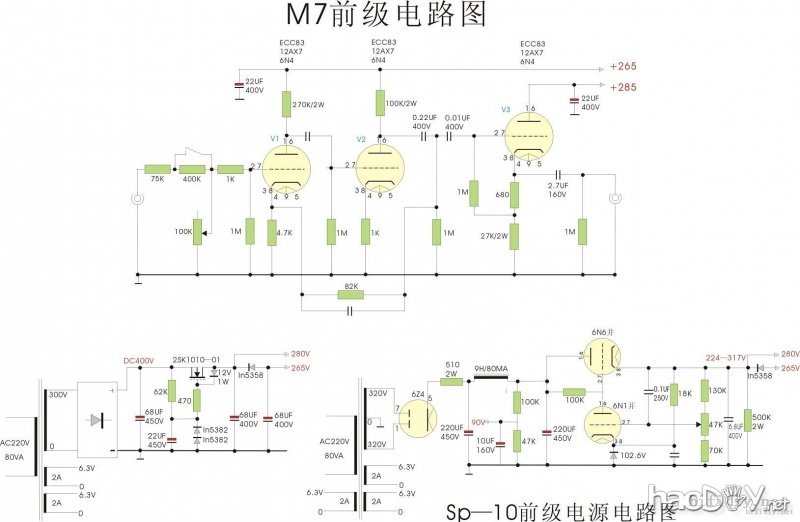

花开两朵,各表一枝.激活电容过程暂且按下不表. 且说我为了节省更多的米,尽量取用手上现有的元件,所以我所做的M7各大侠们做的有些出入, 首先,由于元件的大小差异,安装造成不便,不能用市面上的PCB,为了省米,就搭栅!!!! 电路是大家所熟知的 搭栅的第一步 按1:1比例,将元件摆放画在A4纸上,这样后面接线工作的开展 ![]() 第二,再将A4纸上的尺寸画在栅架上 ![]() 紧接着的工作就是钻孔,打磨,上焊柱 ![]() ![]() ![]() 前文再续,书接上一回,上回讲到接好焊柱之后,紧接落来就是焊阻容件了, 适逢今天周一,公司里大把事情要处理,8小时紧张工作之后终于不用O.T. 晚餐后继续仿做M7,好在都有现成元件,信手粘来,不一会功夫就焊好了 上些局部图看下 ![]() ![]() 阻容件焊接大致如此,功夫不到,还望指点 ![]() ![]() 阻容件好焊,但接线就考人了 接线花了我近3小时,但不理想,不知再如何改进,将就先通电再说 ![]() ![]() 接线如何改进才更美观呢?:dizzy: ![]() ![]() ![]() 搭栅部分先到此为止,下回就要安装电源部分了,若知如何搞电源部分且看下回分解 玩了几年音响,深知电源是机器的心脏,忽悠不得. 手上有N年前买的几个牛牛,参数虽不太理想,但也免强能用,2个电感,1个高压牛,1个灯丝牛,先看看 ![]() |
