为了节约机箱，做一个二合一胆前级(Marantz马兰士7+6sn7前级)

时间:2012-09-11 22:50来源:www.diypchifi.com 作者:桑植老烧 点击: 次
为了节约机箱，做一个二合一胆前级。 采用felt和M7电路图，2个前级采用单独供电，用开关做转换，输出也采用转换。 输入想不搞转换，felt的输入电路做调整，如果不行再安装转换开关。 先机箱开孔。 2011-12-18 15:24 上传 下载附件 (65.65 KB) 2011-12-18 15:
为了节约机箱，做一个二合一胆前级。

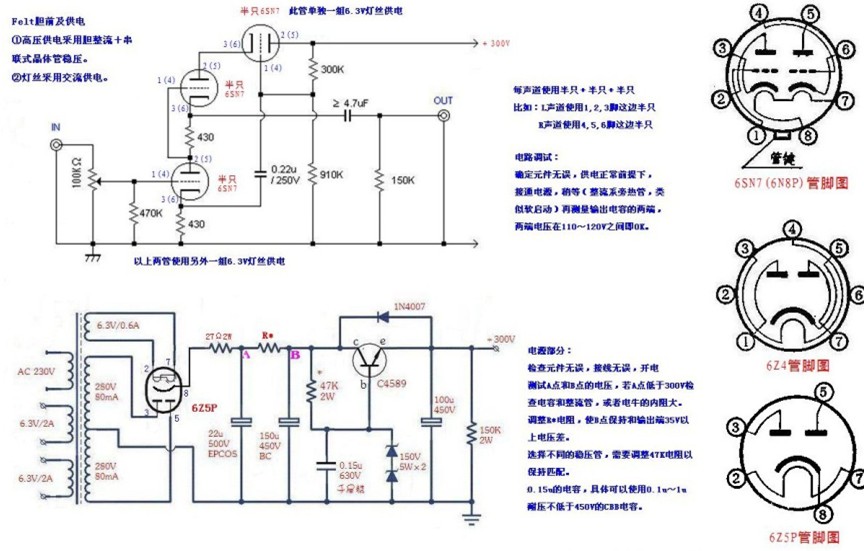

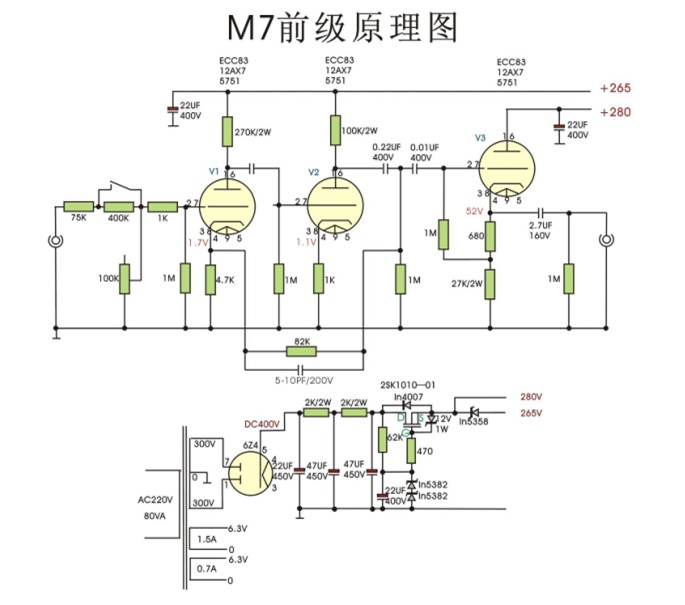

采用felt和M7电路图，2个前级采用单独供电，用开关做转换，输出也采用转换。
输入想不搞转换，felt的输入电路做调整，如果不行再安装转换开关。

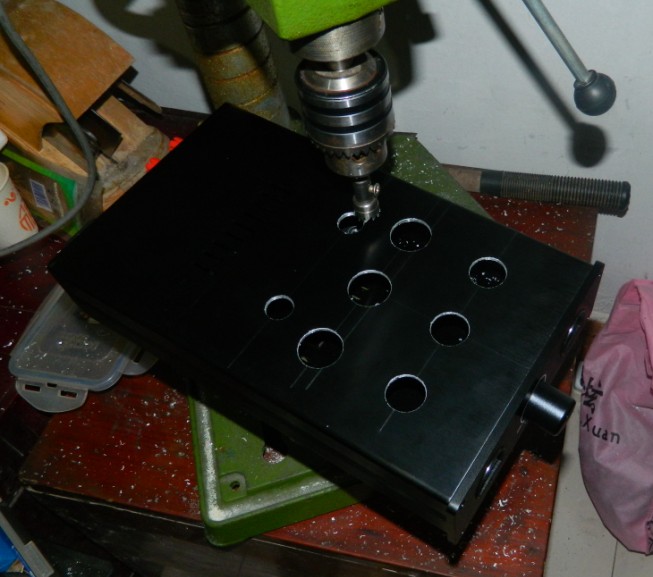

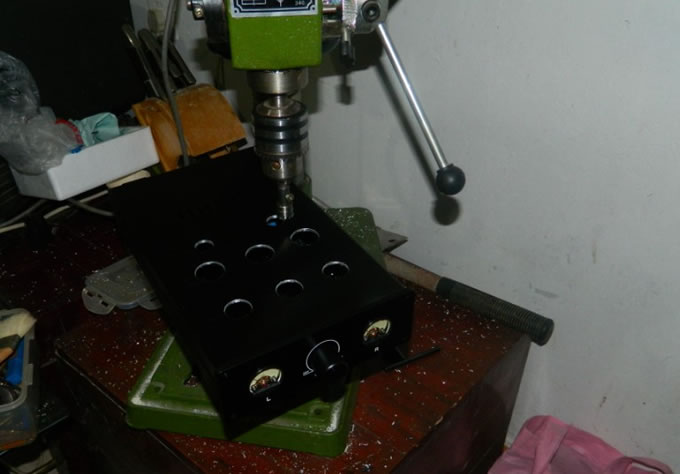

先机箱开孔。
为了节约机箱，做一个二合一胆前级(Marantz马兰士7+6sn7前级)

为了节约机箱，做一个二合一胆前级(Marantz马兰士7+6sn7前级)

为了节约机箱，做一个二合一胆前级(Marantz马兰士7+6sn7前级)

为了节约机箱，做一个二合一胆前级(Marantz马兰士7+6sn7前级)
2011-12-18 15:25 上传







为了节约机箱，做一个二合一胆前级(Marantz马兰士7+6sn7前级)







为了节约机箱，做一个二合一胆前级(Marantz马兰士7+6sn7前级)

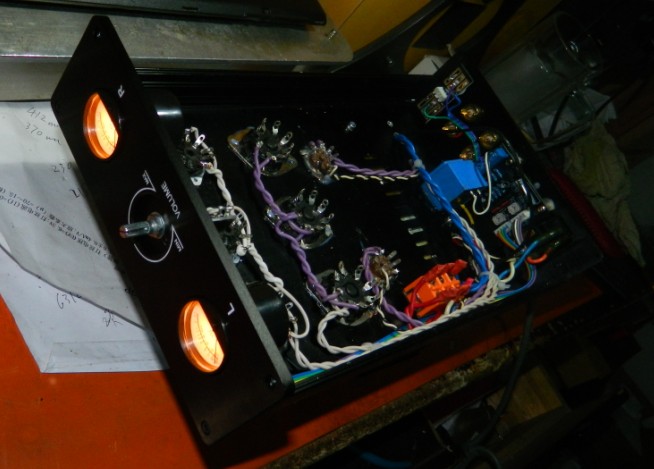

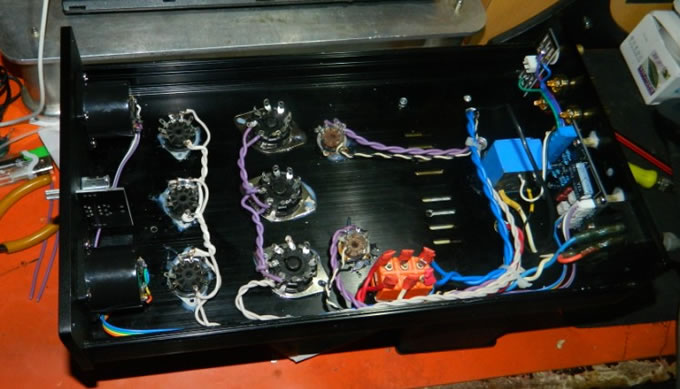

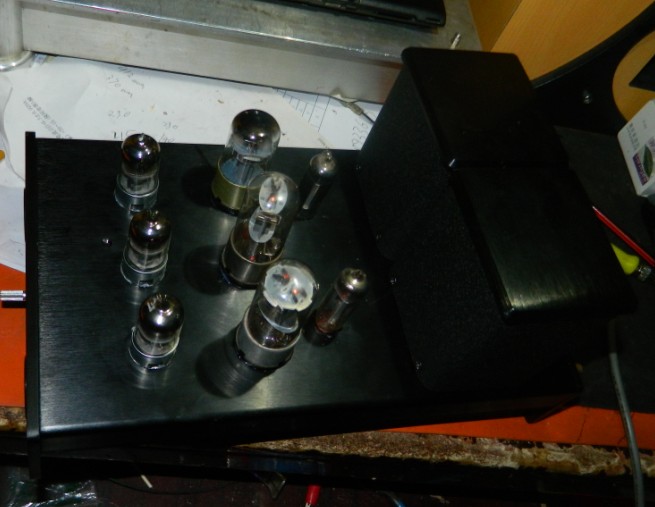

灯丝做好了，上电试试。
为了节约机箱，做一个二合一胆前级(Marantz马兰士7+6sn7前级)
为了节约机箱，做一个二合一胆前级(Marantz马兰士7+6sn7前级)
为了节约机箱，做一个二合一胆前级(Marantz马兰士7+6sn7前级)
2011-12-18 18:13 上传
下载附件 (58.79 KB)
