采用无胆前级线路制作的12AX7的胆前级

时间:2012-10-19 19:57来源:hifidiy.net论坛 作者:xuzhao 点击:
多年来看到坛子上大家的作品,本人不禁有点儿手痒,无奈每天工作太忙也只有看的份。最近,辞掉了工作自己准备要做点儿事情。闲暇之余,不禁拿起多年未动的电烙铁做了一台12AX7 胆前级。 电路选用了无胆兄的无胆前级,由于,电源变压器电压不一样,所以,电路
多年来看到坛子上大家的作品,本人不禁有点儿手痒,无奈每天工作太忙也只有看的份。最近,辞掉了工作自己准备要做点儿事情。闲暇之余,不禁拿起多年未动的电烙铁做了一台12AX7 胆前级。

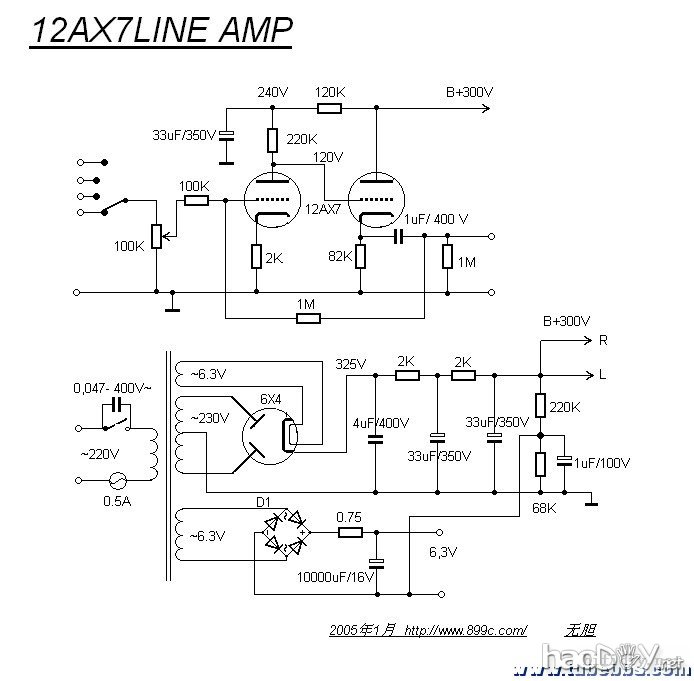

电路选用了无胆兄的无胆前级,由于,电源变压器电压不一样,所以,电路上作了一些调整。机箱是朋友送的,自己加工了一下,由于机箱不大,因此只好放弃了使用诸如6SL7一类的大八角胆,依旧使用

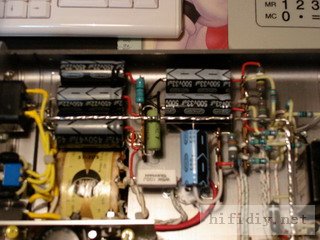

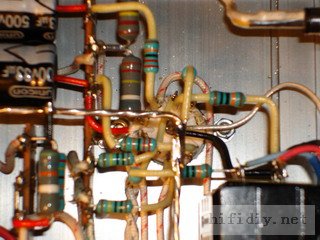

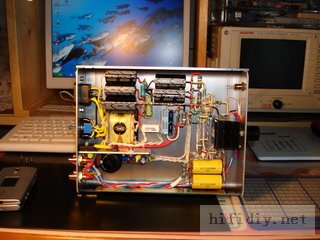

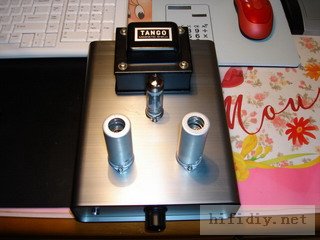

原电路所使用的小九角胆。下面把相关的图片传给大家,希望大家多提建议



 采用无胆前级线路制作的12AX7的胆前级

采用无胆前级线路制作的12AX7的胆前级

采用无胆前级线路制作的12AX7的胆前级

采用无胆前级线路制作的12AX7的胆前级

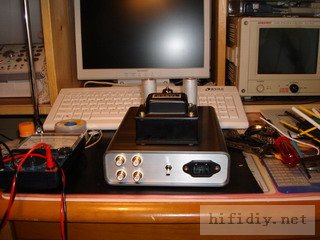

后视图

采用无胆前级线路制作的12AX7的胆前级

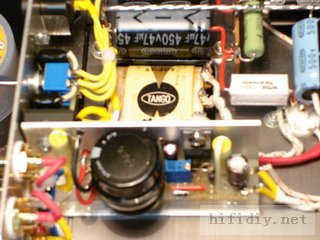

电源变压器是利用拆机的旧货,其他,也没有可以使用补品元件。
采用无胆前级线路制作的12AX7的胆前级
