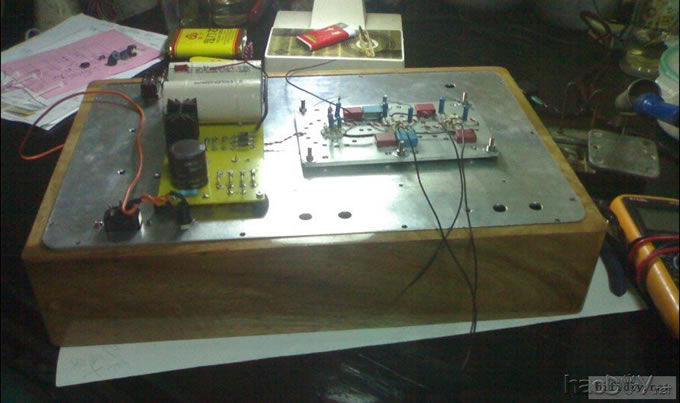

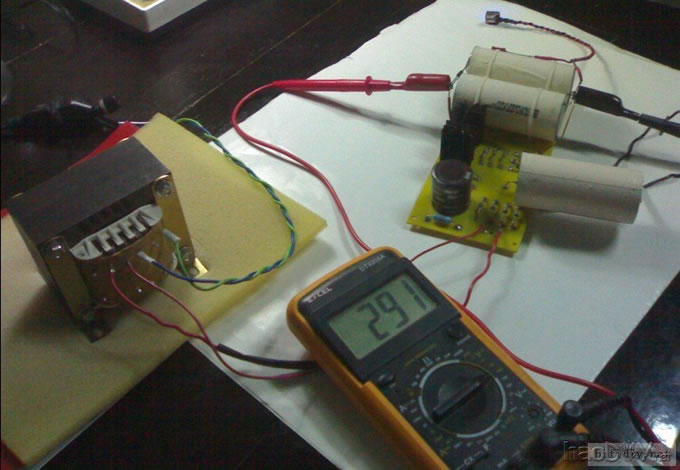

大约在三个月前看了猫版《做Marantz M7经验》的帖子后，就有学做个M7的冲动，因为猫版的详细制作过程和经验给后学很大的帮助和启迪。当时就进行了备料，主要入了电阻和管座等，电容什么的手头就有（把手头有的尽量利用起来），为了能让M7出好声，特别定制了150VA的电源牛，由于养牛人身体不适，所以到最近才收到了漂亮的牛牛，这才开始了我M7的总装。 管子还是左右共用，滤波部分使用了大容量的MKP溥膜，退偶也使用了MKP溥膜，希望能得到快速而干净的低频，灯丝使用6.3V交流点灯。 上图先。 首先对搭好的电源进行了测试，由于焊接比较认真，测试一次成功，但根据设计要求，电压高了11V

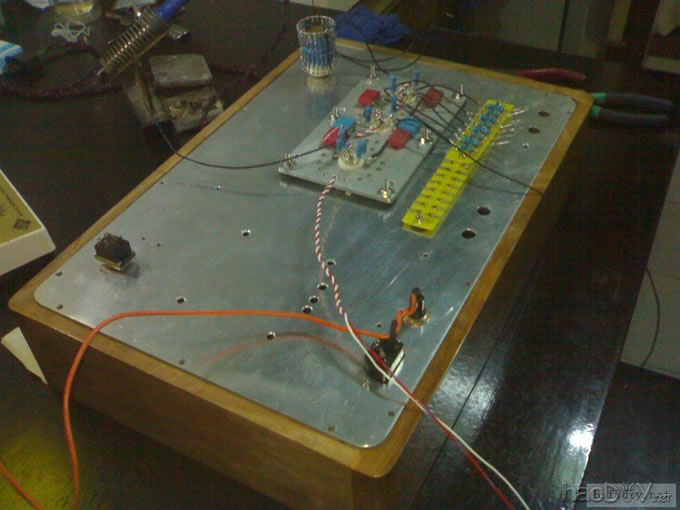

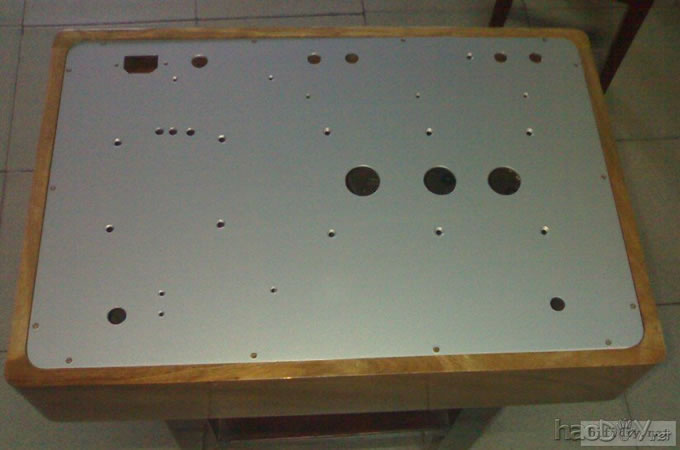

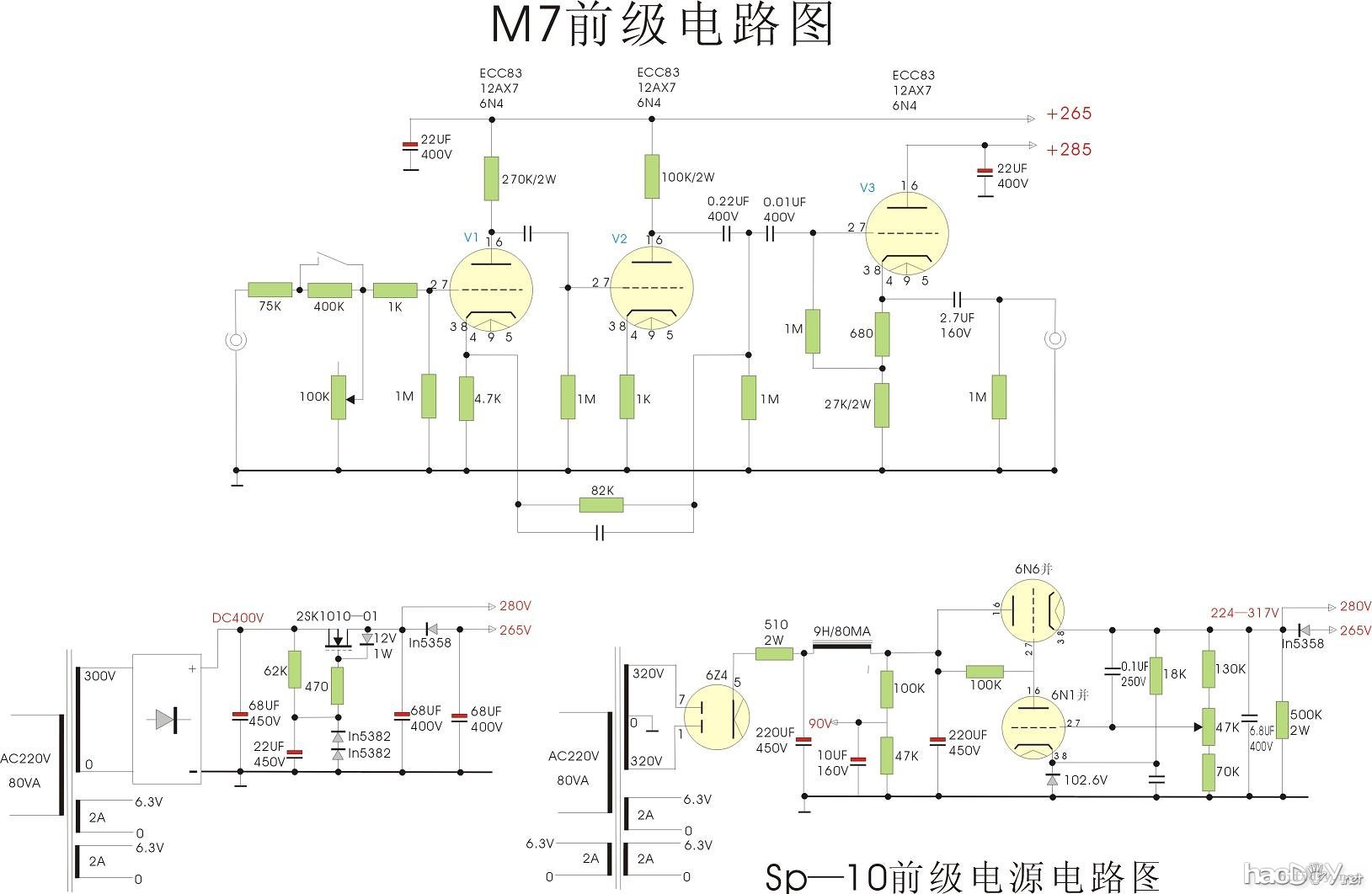

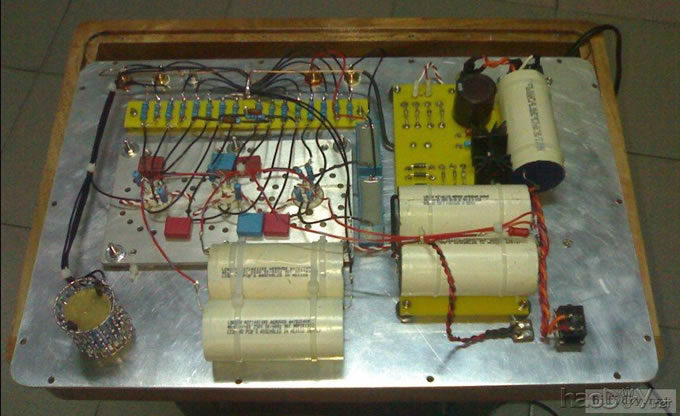

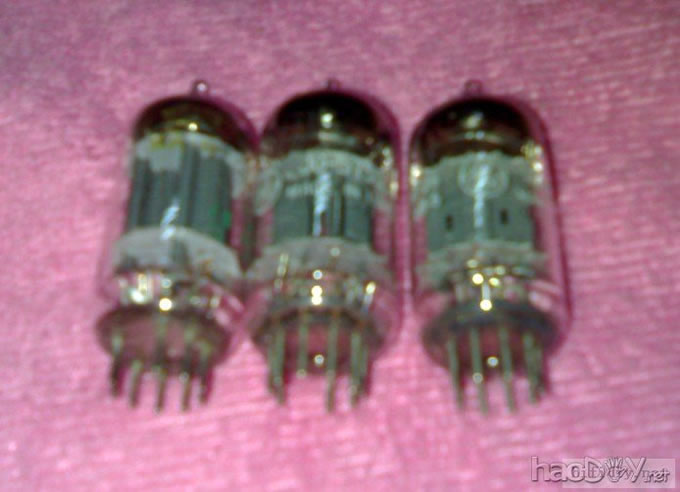

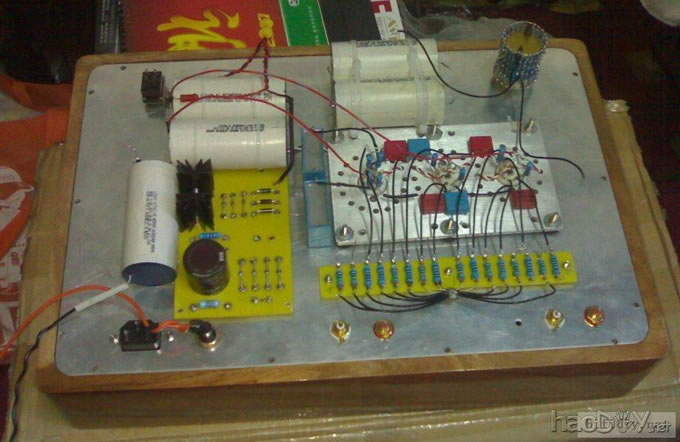

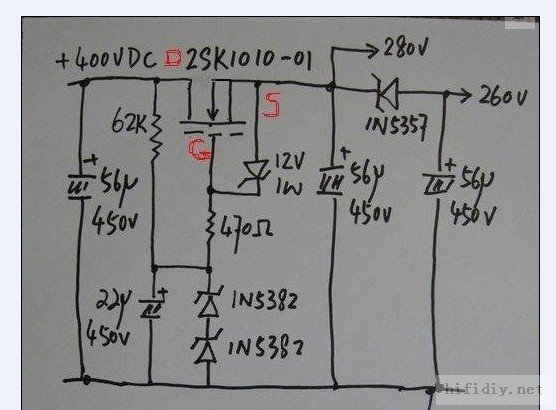

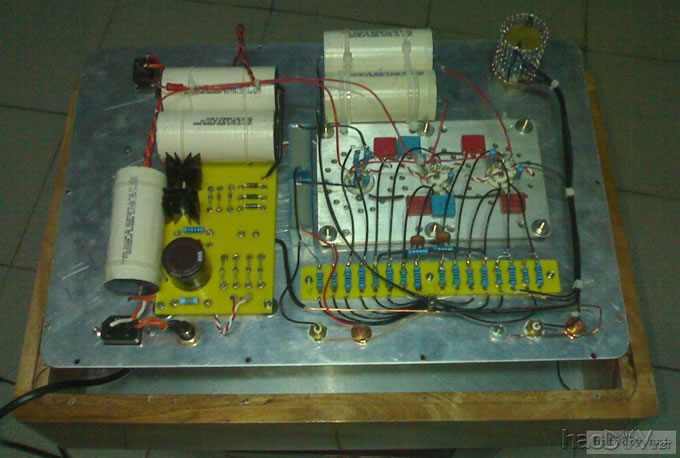

晚上继续  搭棚参照了天狼兄的搭棚图和猫版的实物图，在此感谢猫版和天狼兄的无私奉献  先秀下初步制作完成的机箱，请同事喷了汽车烤漆，给机箱打眼眼，一个字“累”  这是为M7准备的胆管，二支GE三云母5751圆环，一支喜万年12AX7  回楼上的兄弟们，晚上会将图编辑上来 正在制作中的M7，中间的主放大板已完成  采用的就是场管稳压电源，使用的管子是IRF830 继续上图，正在制作中的M7，第一级偶合使用了MKP10红威马0.1UF/400V，第二级使用了力发426的0.33UF/400V，不知第二级0.33是否小了点

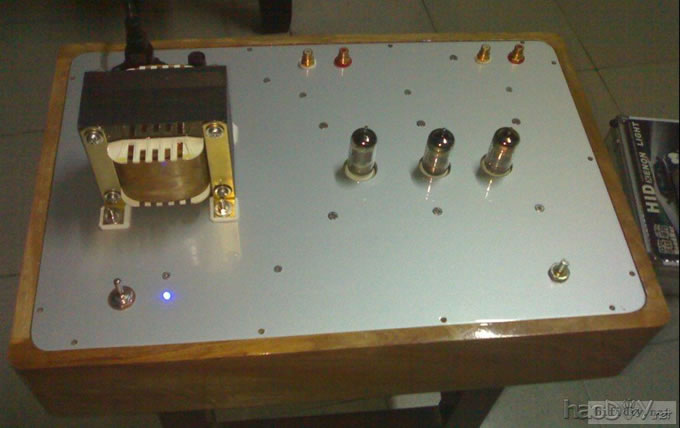

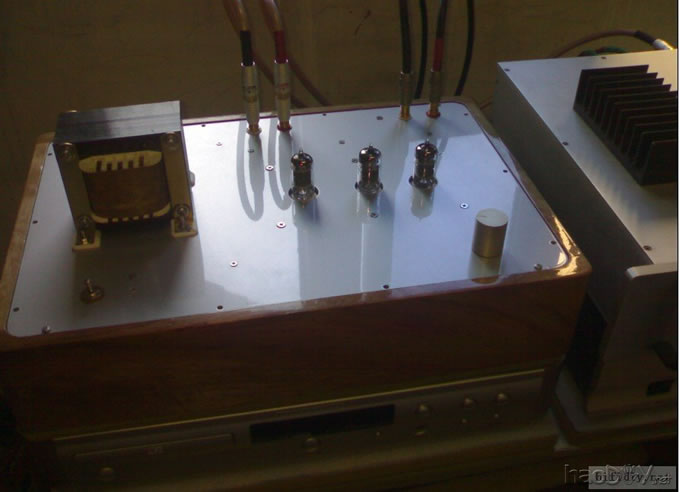

M7基本制作完成，继续上图

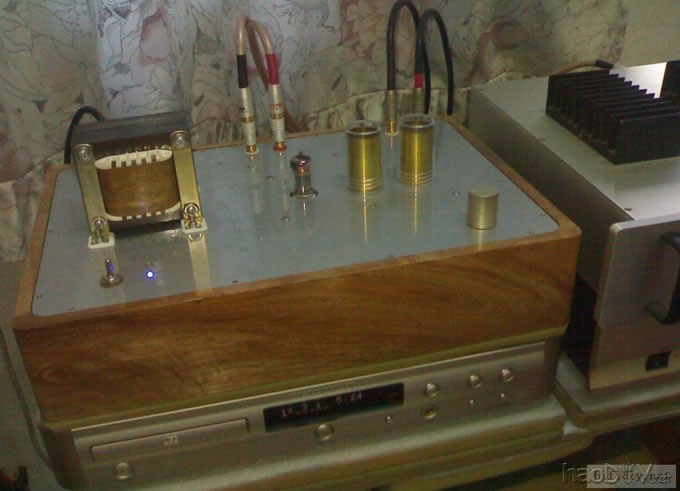

不过现已顺利开声，接的是我的炮灰功房和炮灰喇叭，明天会接上我的AE月影2号箱请朋友一起来听下，再上听感，不过听感是比较主观的东西，只能作个参考。

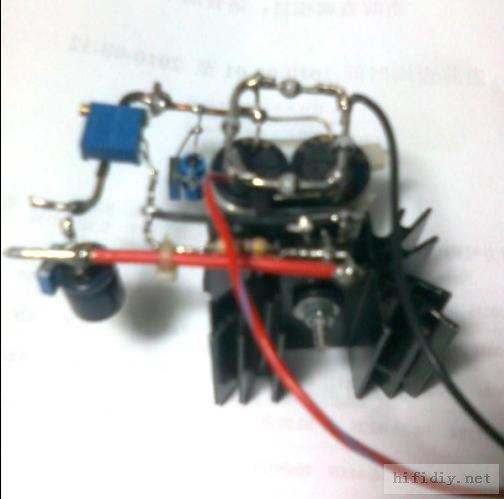

昨天请了本地的二位烧友好友来我家听新完成的M7，一位是经常在本坛潜水的小李飞刀new，另一位是很少到本坛逛的小鱼。先听了二张人声，小娟和童丽，首先吸引我的是乐器的泛音非常丰富，声场比较宽，人声明显比我的JP200稍厚，但分析力和低频凝聚力不敌JP200，接着听了一张2009年上海国际音响展赠送的发烧碟（说是赠碟，但没买50元一张的门票是不会给你的），前面人声时所反映的优缺点进一步得到了印证，总体音色还是比较现代，HIFI性较强，这可能跟我滤波大量使用MKP电容有关，比较一致的评价是，此机没JP200全面，看来此机折腾的路还很长。 刚才利用中午休息时间，搭了个滤波电路，试了下直流点灯，这下肯定了，确是交流灯丝搞的鬼，接上直流后，很安静。用直流点灯后，现耳朵贴着高音才能听到丝丝底噪声，低音完全没噪声（只是说耳朵听不到）。 兄弟们能否讲下，灯丝应如何布线，才能较安静？ 直流灯丝早已试过，确比交流灯丝更静。 下面是试直流灯丝搭的LT1084稳压电路
