继续神话之Marantz马兰士7 电子管胆前级

时间:2012-10-11 10:44来源:hifidiy.net论坛 作者:天狼 点击: 次
内置式，铆钉搭棚，采用星型接地，电源与放大部分屏蔽隔离。 WIMA MKP10系列做耦合不错，音染

内置式，铆钉搭棚，采用星型接地，电源与放大部分屏蔽隔离。


继续神话之Marantz马兰士7 电子管胆前级



继续神话之Marantz马兰士7 电子管胆前级

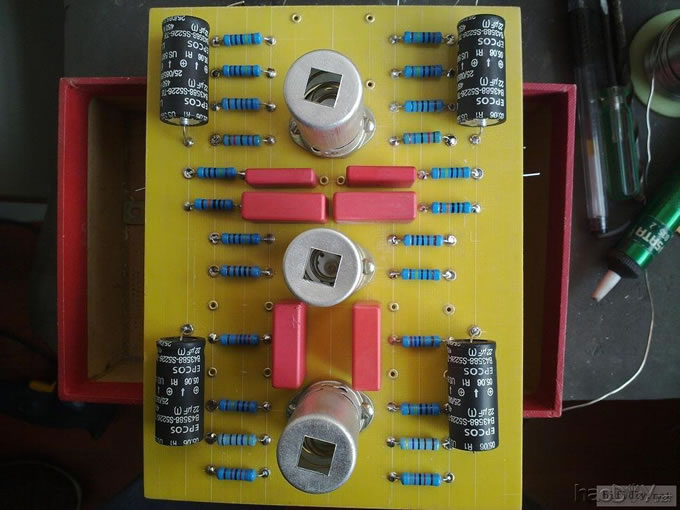

WIMA MKP10系列做耦合不错，音染小。不像VQ油浸电容太有个性。


 继续神话之Marantz马兰士7 电子管胆前级

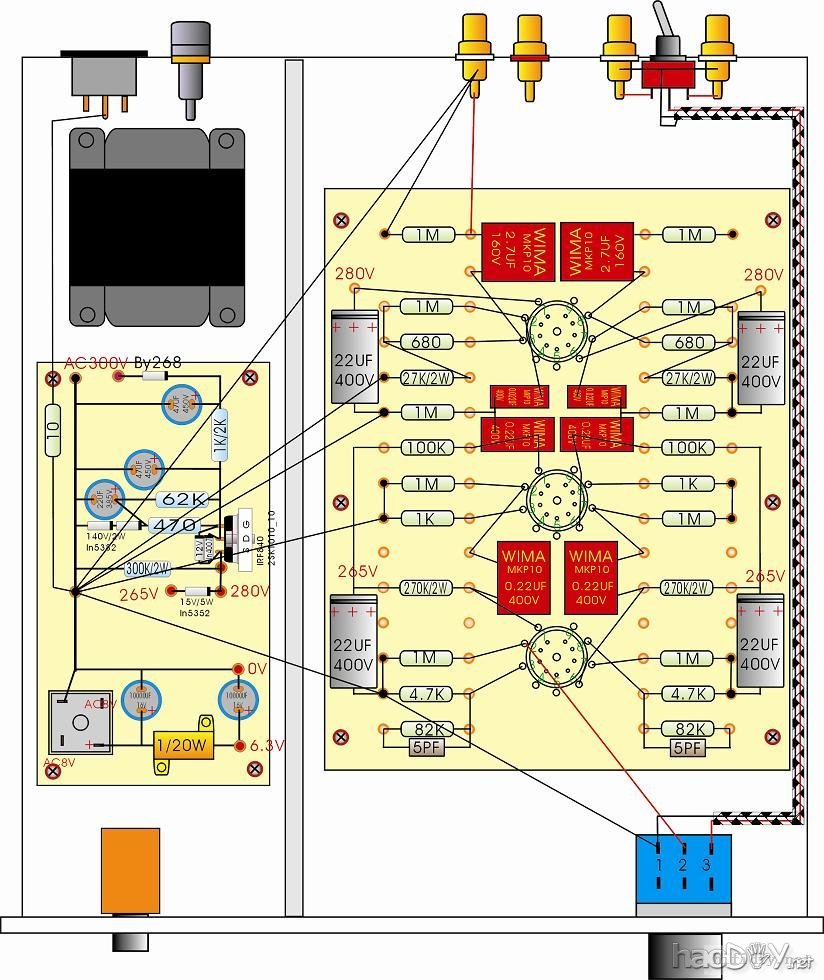

接地示意图

继续神话之Marantz马兰士7 电子管胆前级






下载次数:5

2011-12-12 14:21






继续神话之Marantz马兰士7 电子管胆前级

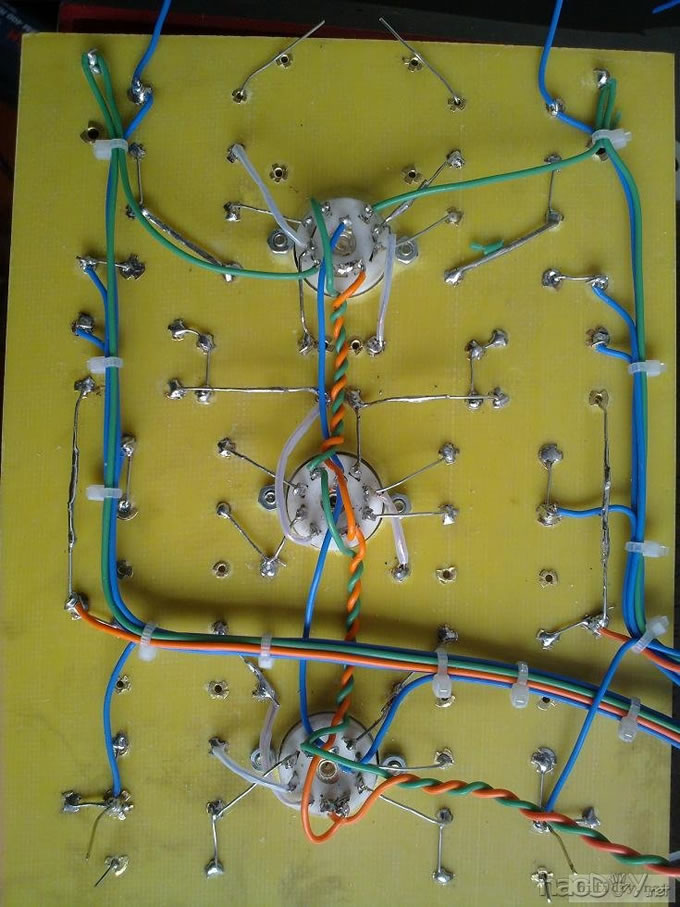

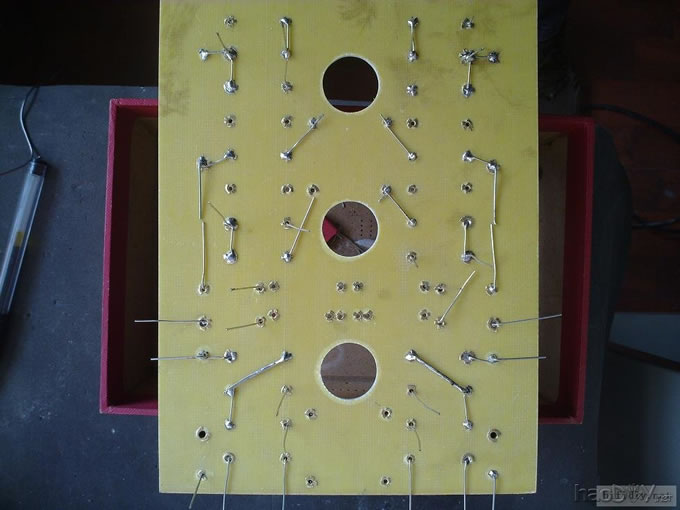

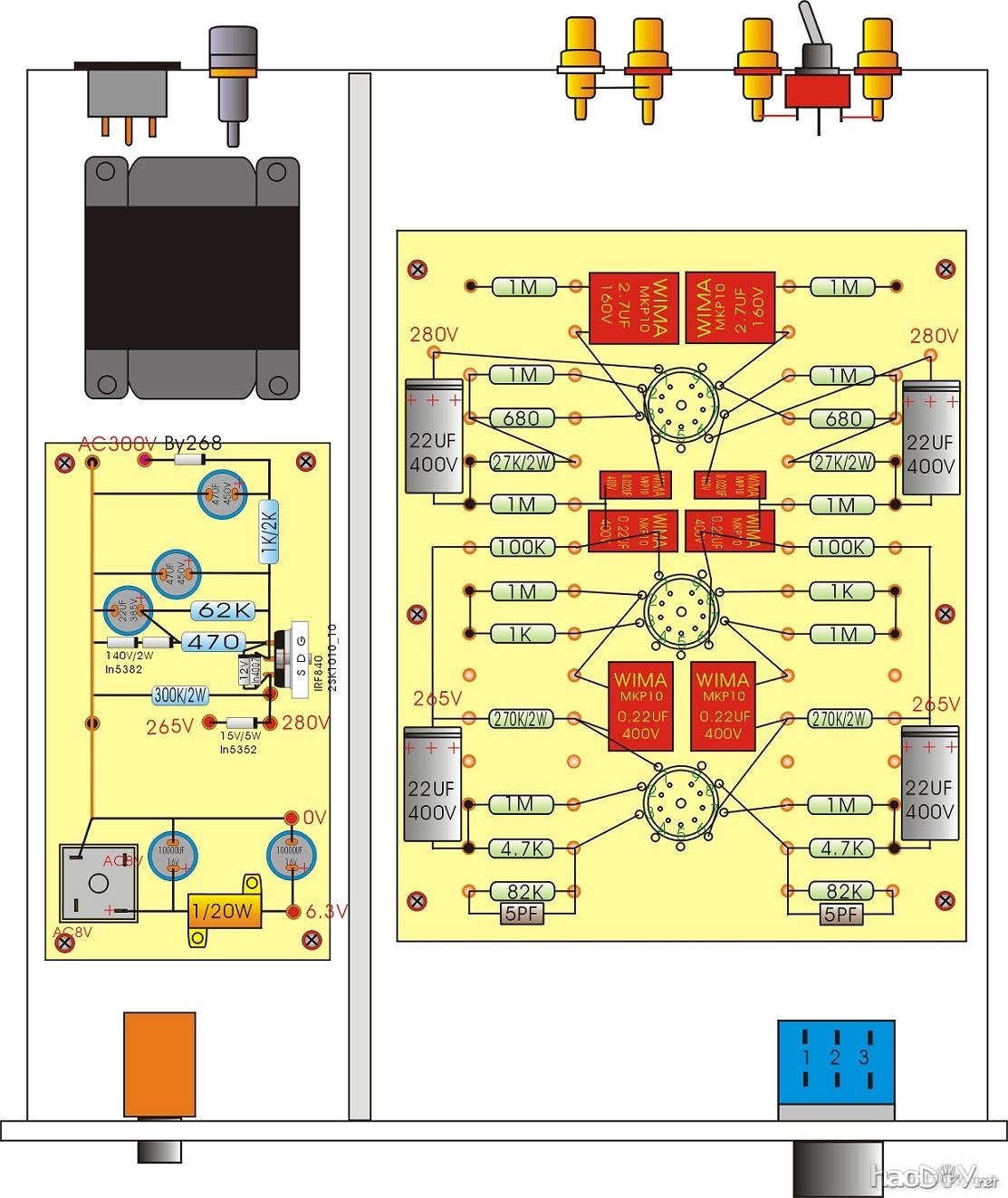

尽量采用电阻引脚做连线



继续神话之Marantz马兰士7 电子管胆前级





继续神话之Marantz马兰士7 电子管胆前级

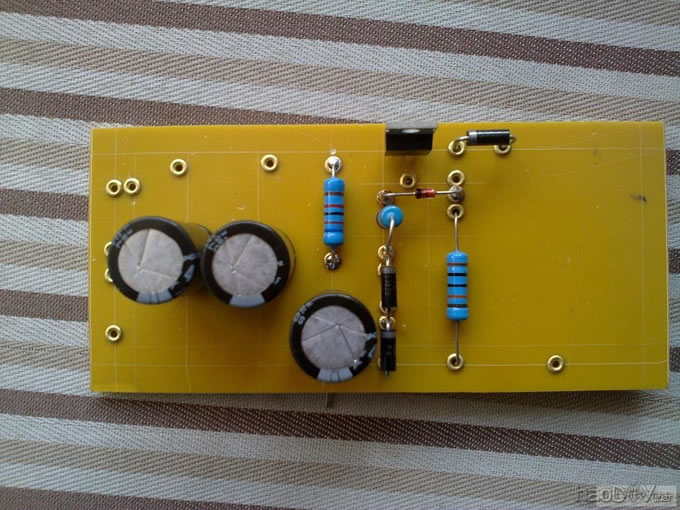

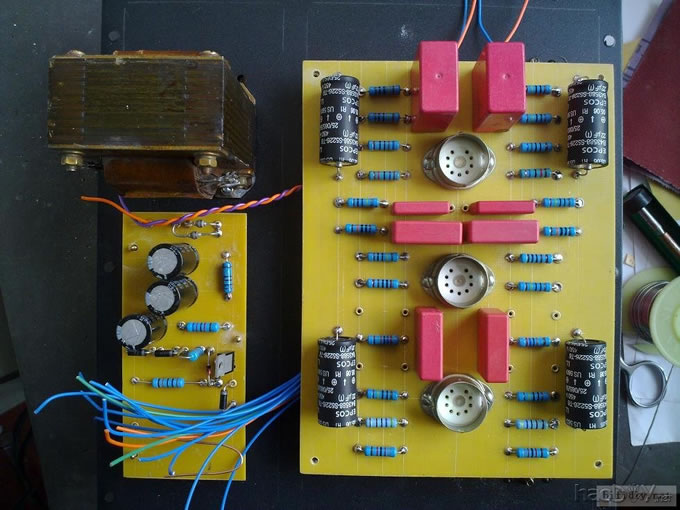

电源部分



继续神话之Marantz马兰士7 电子管胆前级


继续神话之Marantz马兰士7 电子管胆前级

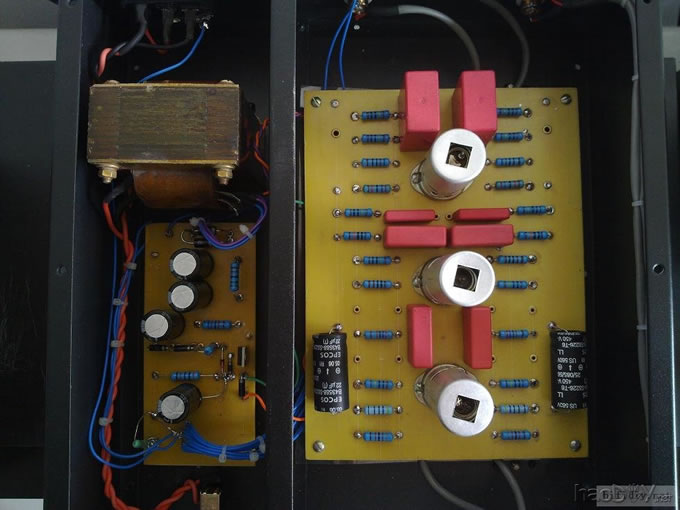

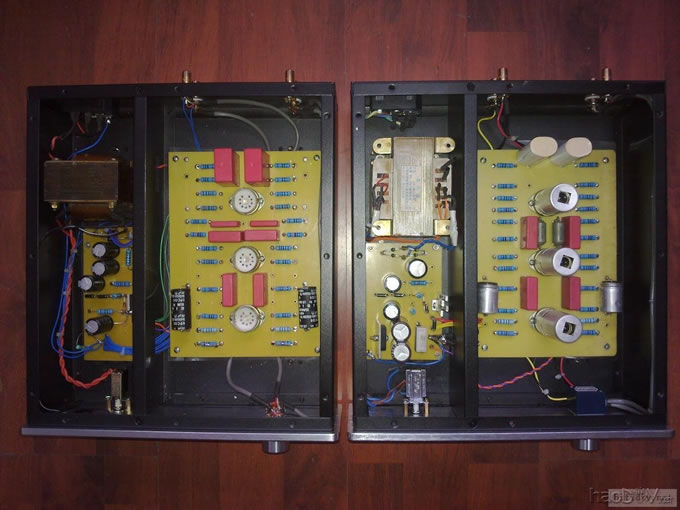

调试完成。采用交流灯丝 继续神话之Marantz马兰士7 电子管胆前级 声音就不用说了，经典就是经典。



继续神话之Marantz马兰士7 电子管胆前级


继续神话之Marantz马兰士7 电子管胆前级

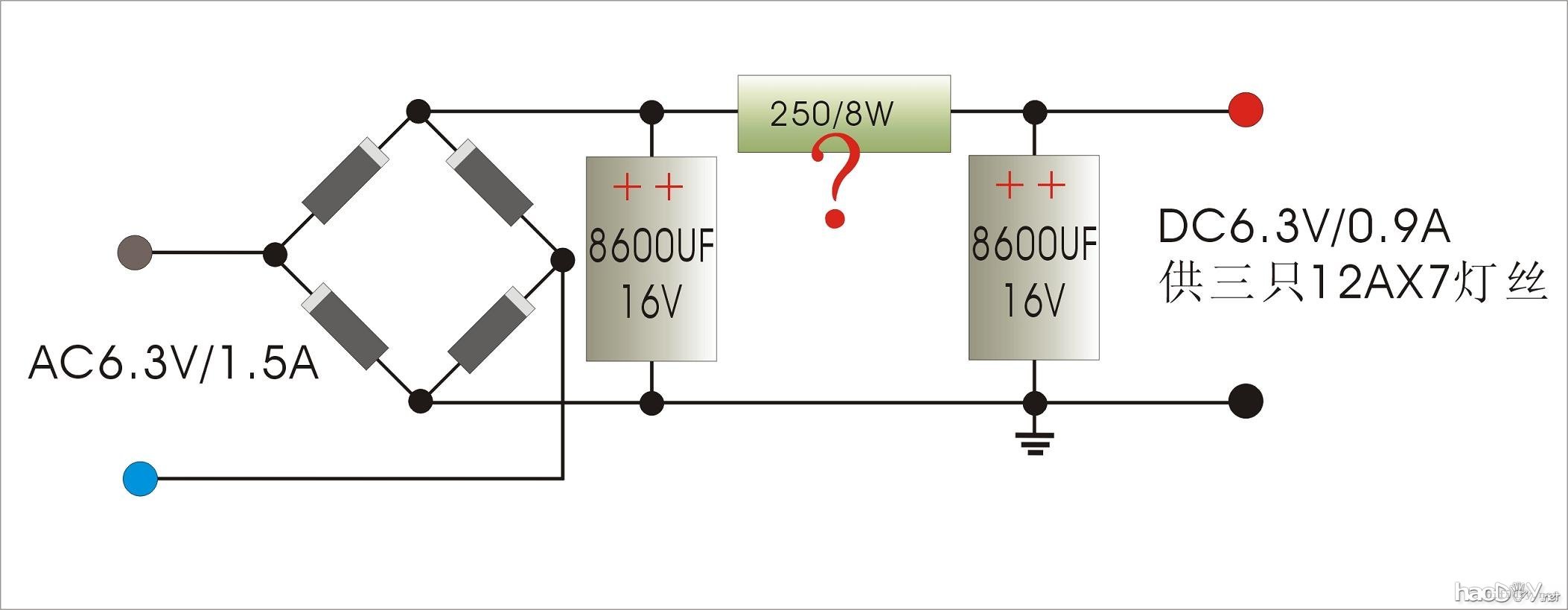

正在做第三台。用直流灯丝供电。CRC滤波，其中降压电阻值还未确定，根据实际情况再确定电阻值及功率。
继续神话之Marantz马兰士7 电子管胆前级

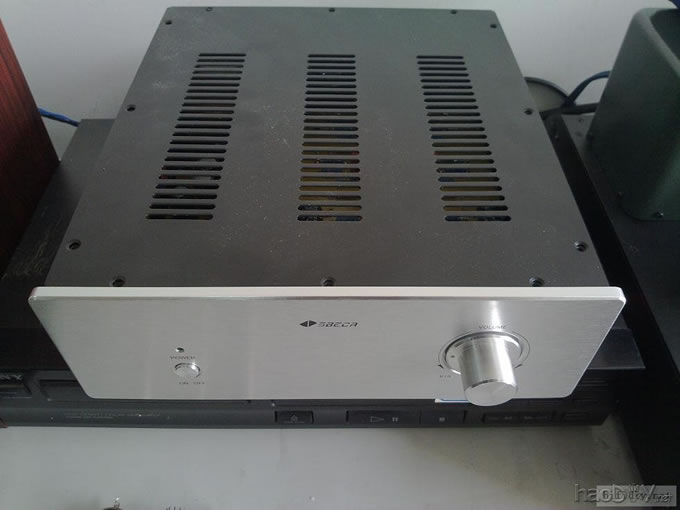

二马PK



继续神话之Marantz马兰士7 电子管胆前级


采用全魏玛声音比较直白。自己搭配的中低频比较有质感。 (责任编辑：admin)
