重要的第一步,用低电压激活准备服役的古董电容
 花开两朵,各表一枝.激活电容过程暂且按下不表. 且说我为了节省更多的米,尽量取用手上现有的元件,所以我所做的M7各大侠们做的有些出入, 首先,由于元件的大小差异,安装造成不便,不能用市面上的PCB,为了省米,就搭栅!!!! 电路是大家所熟知的  搭栅的第一步 按1:1比例,将元件摆放画在A4纸上,这样后面接线工作的开展  第二,再将A4纸上的尺寸画在栅架上  紧接着的工作就是钻孔,打磨,上焊柱

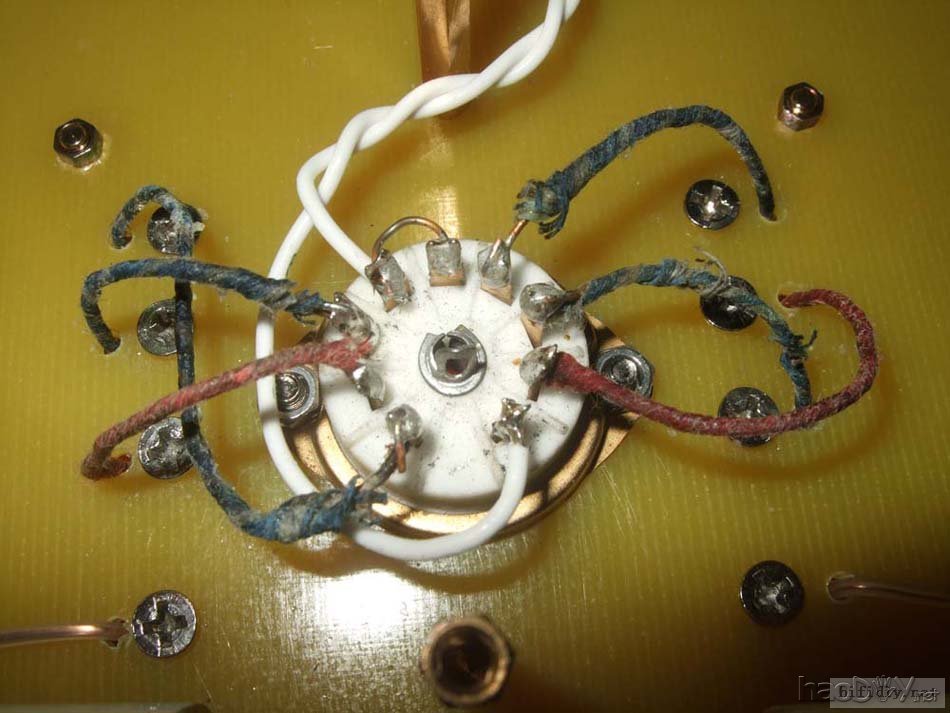

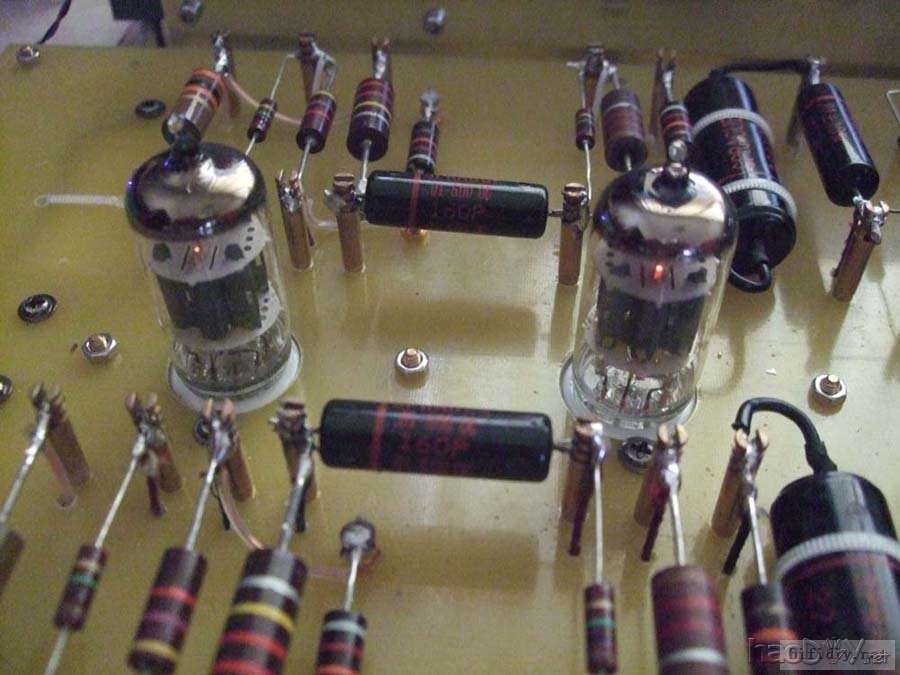

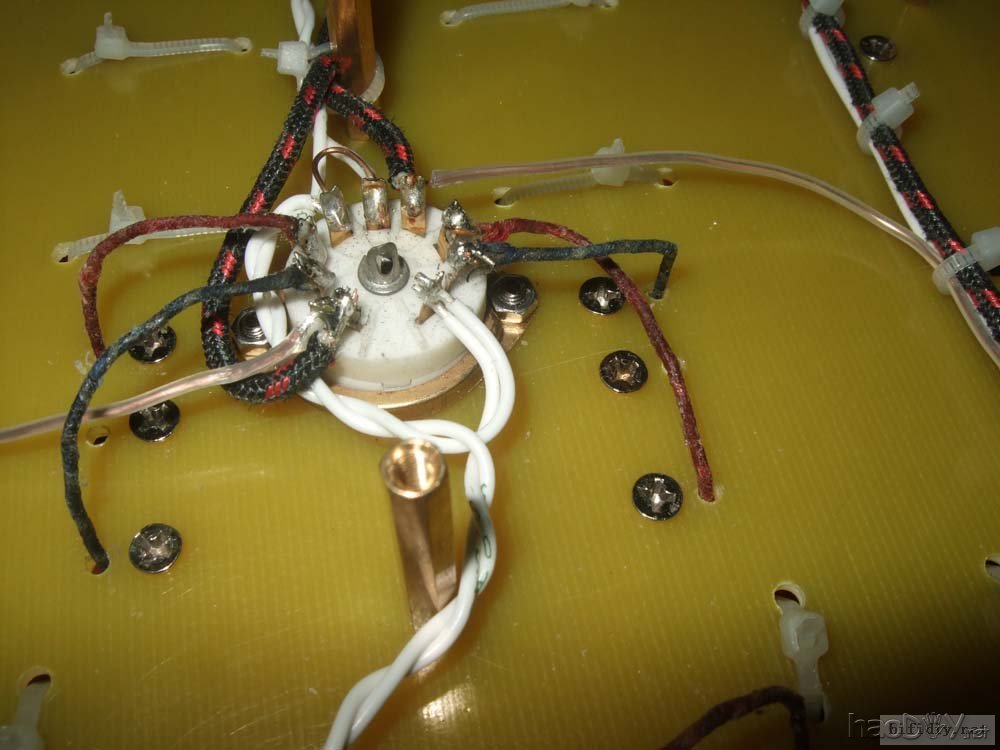

 前文再续,书接上一回,上回讲到接好焊柱之后,紧接落来就是焊阻容件了, 适逢今天周一,公司里大把事情要处理,8小时紧张工作之后终于不用O.T. 晚餐后继续仿做M7,好在都有现成元件,信手粘来,不一会功夫就焊好了 上些局部图看下   阻容件焊接大致如此,功夫不到,还望指点   阻容件好焊,但接线就考人了 接线花了我近3小时,但不理想,不知再如何改进,将就先通电再说
 接线如何改进才更美观呢?:dizzy:

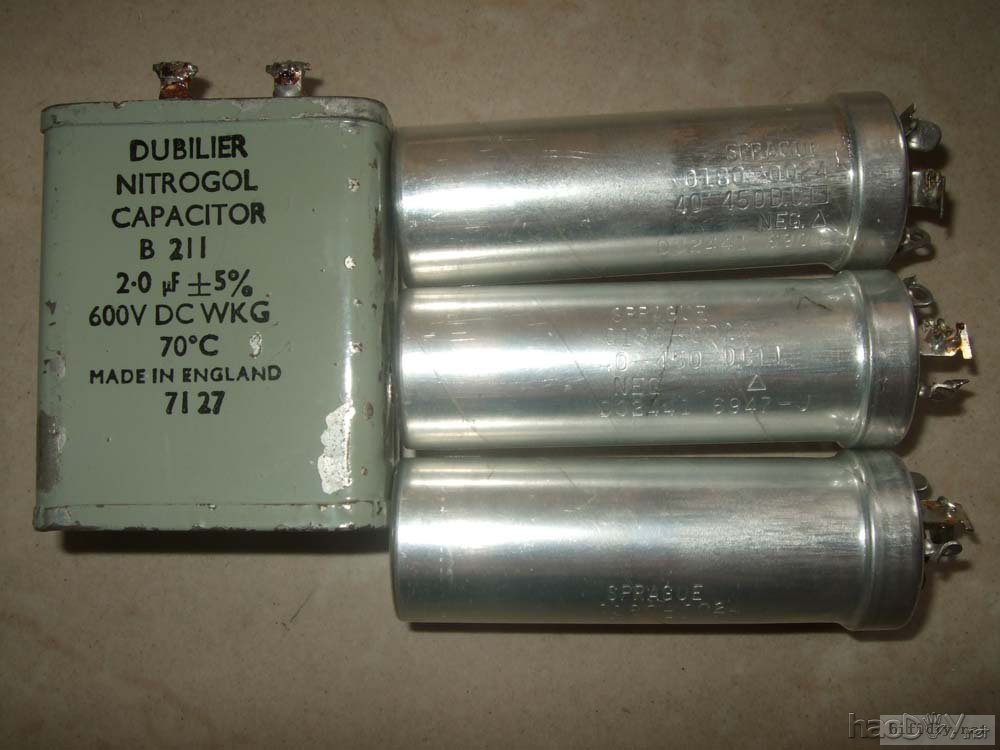

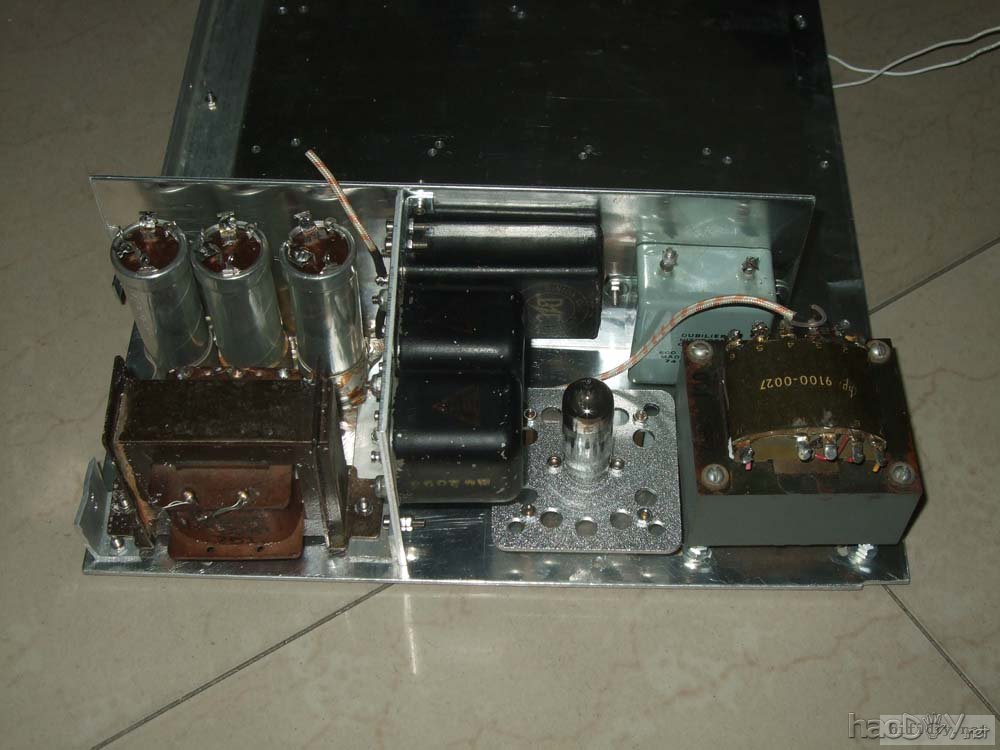

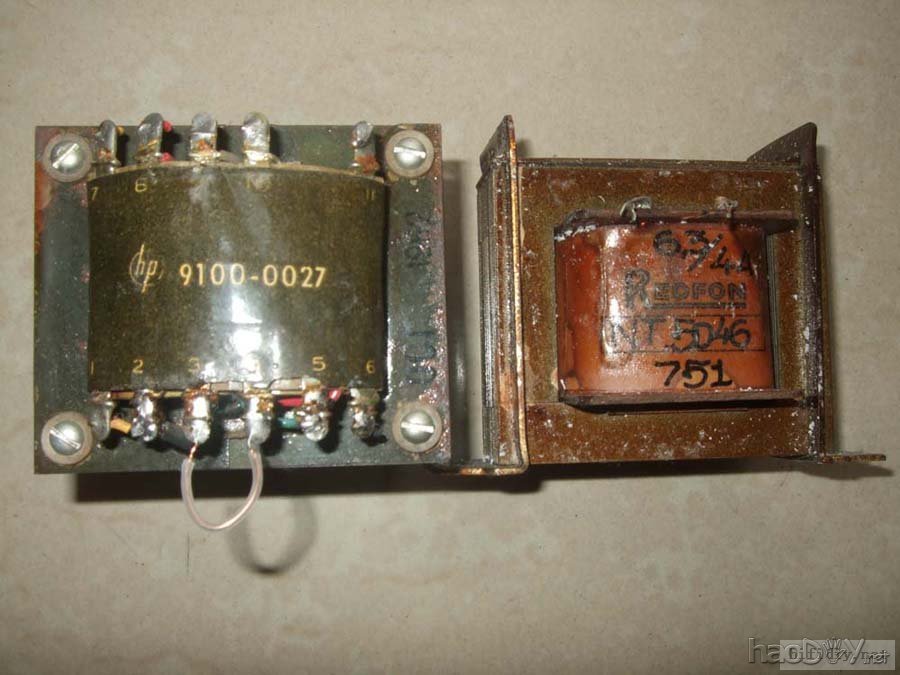

 搭栅部分先到此为止,下回就要安装电源部分了,若知如何搞电源部分且看下回分解 玩了几年音响,深知电源是机器的心脏,忽悠不得. 手上有N年前买的几个牛牛,参数虽不太理想,但也免强能用,2个电感,1个高压牛,1个灯丝牛,先看看  #p#分页标题#e# 这是用低电压激活过的电容,电容参数很好,容量足,漏电小  取纳了KKK007兄的建议,将线再整一下,嘻,看起来还别有一番风味,可惜电阻已固定不好改了

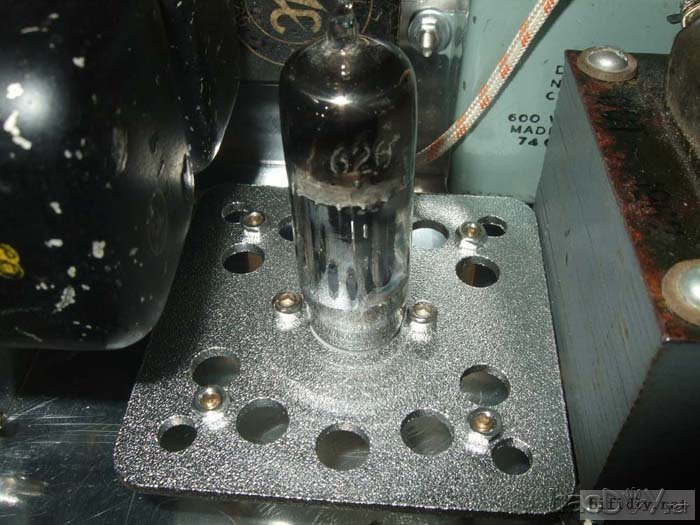

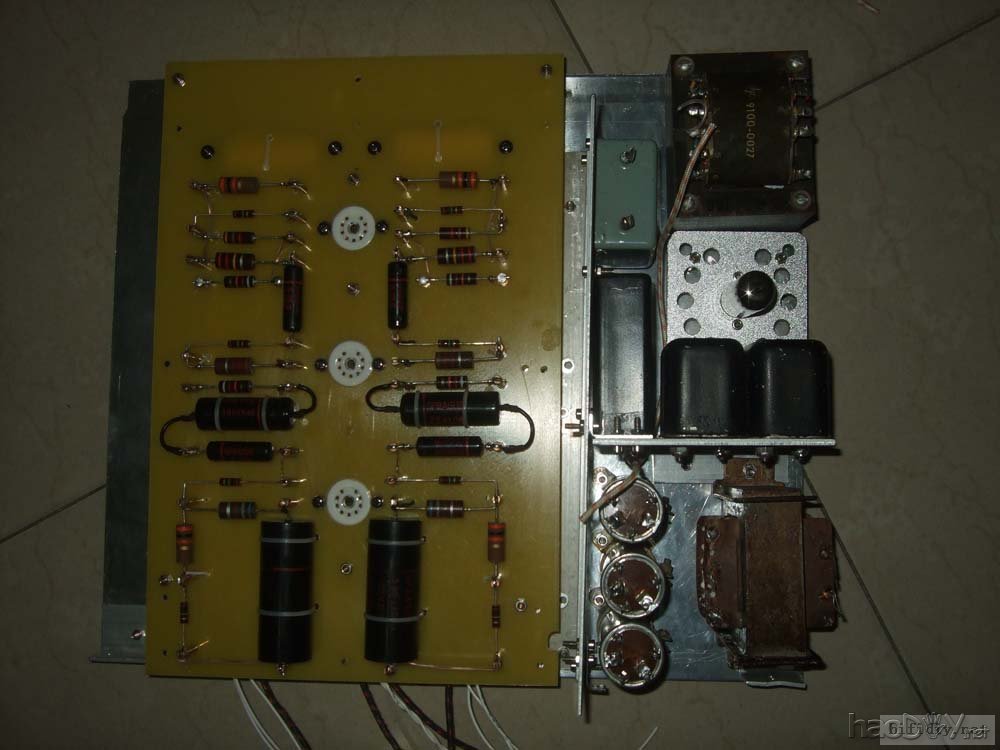

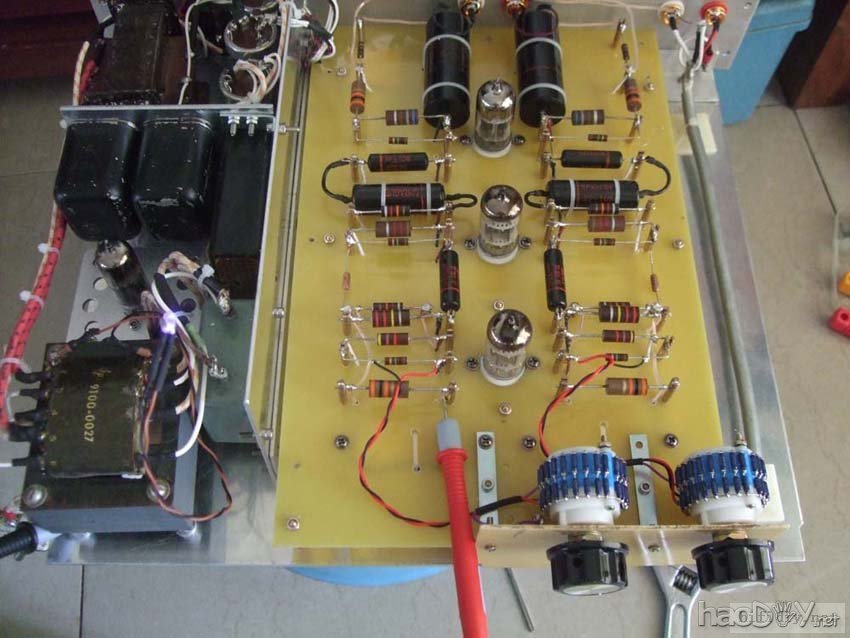

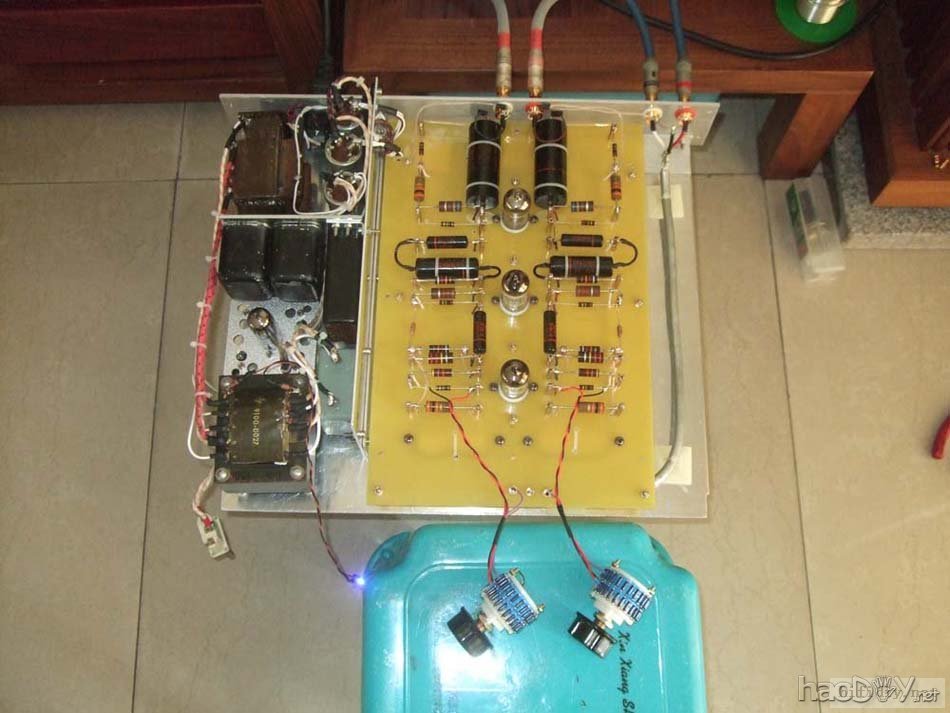

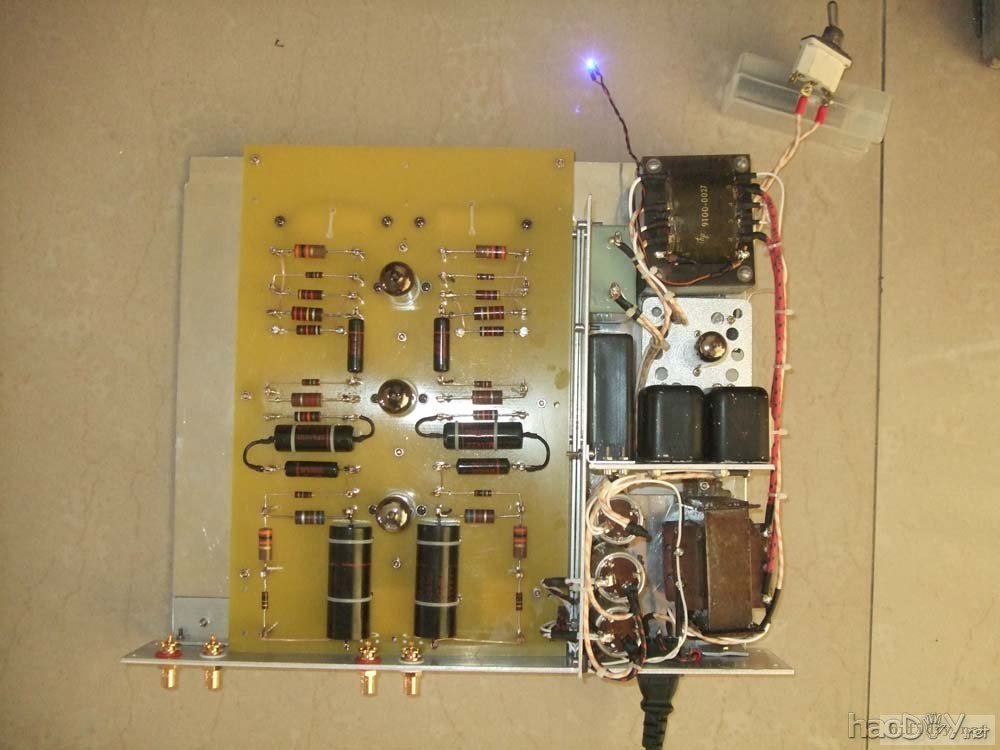

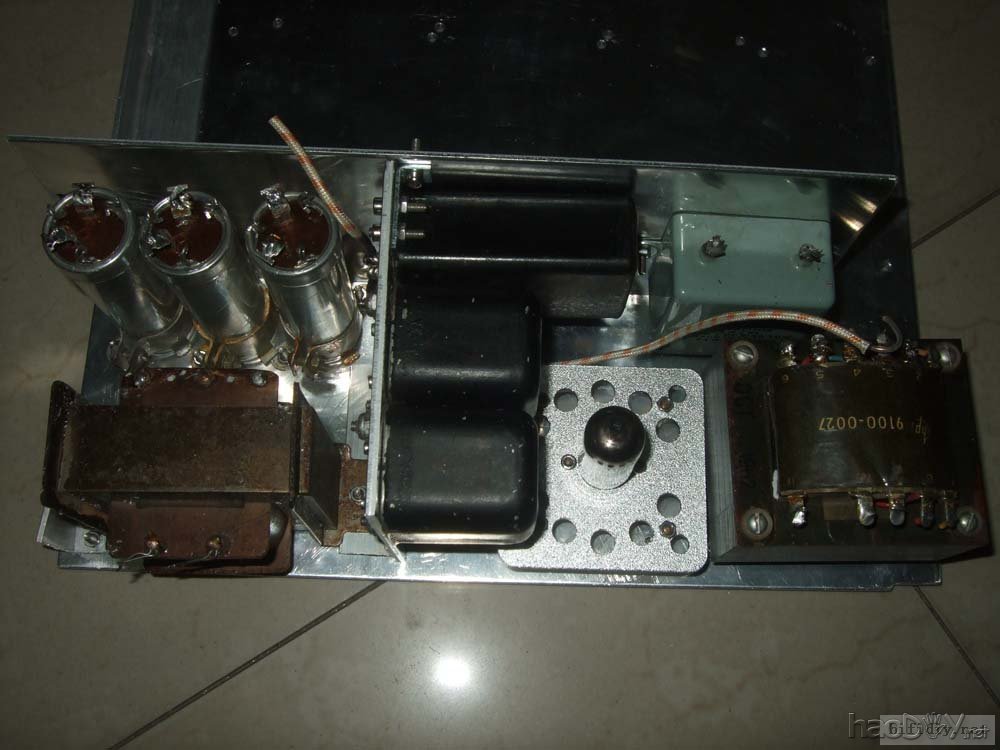

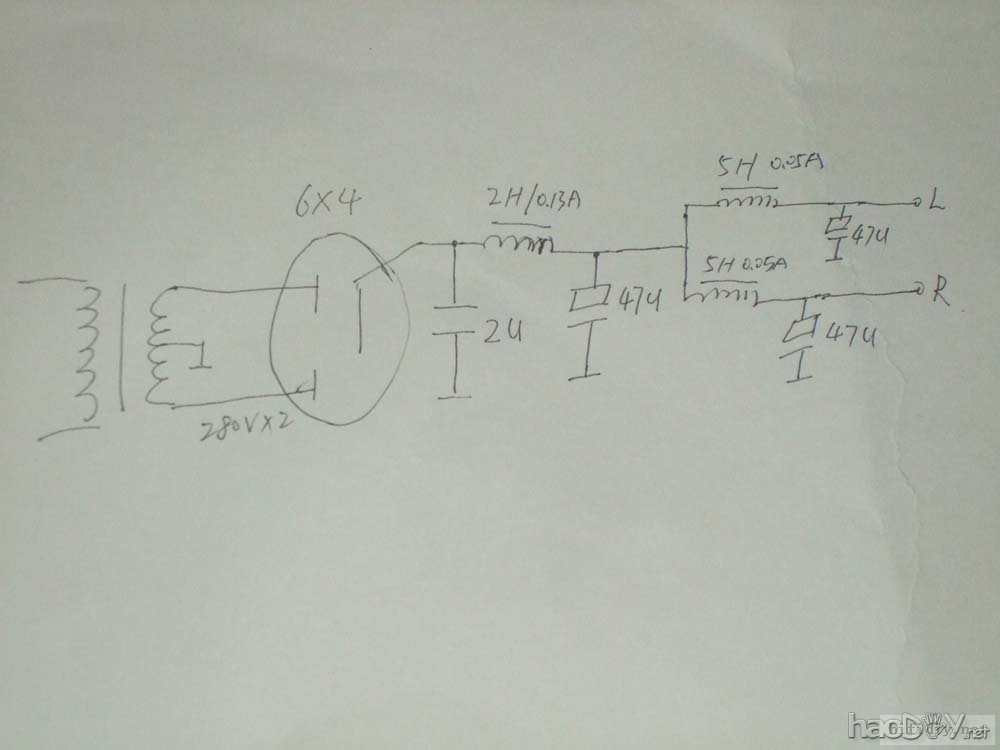

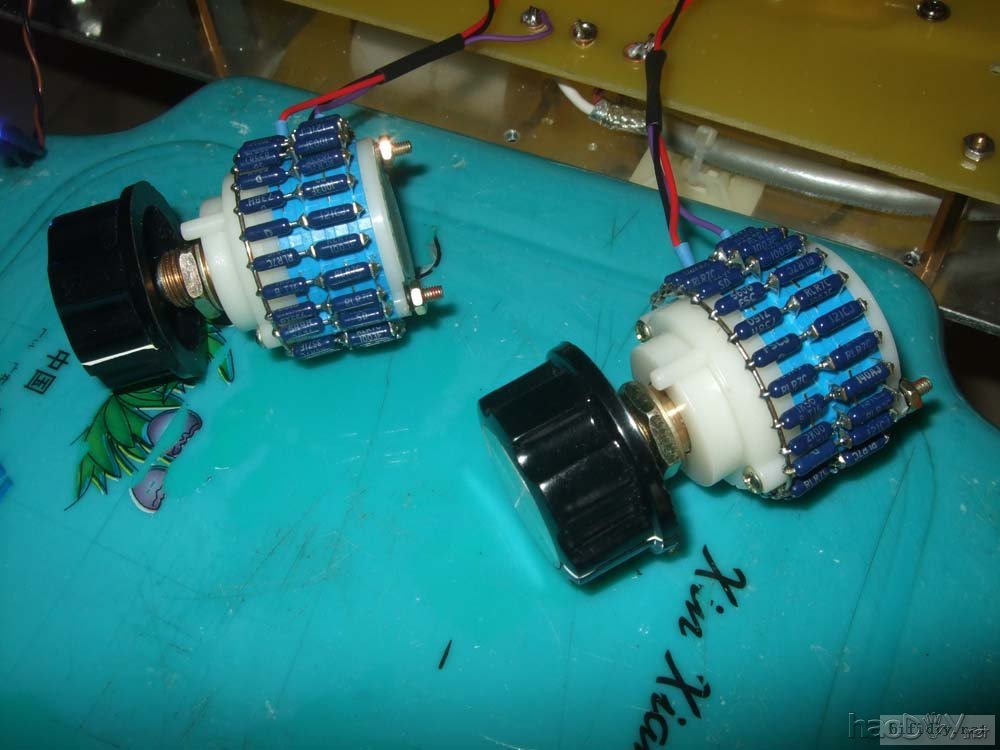

 其实DIY还真挺累人的,白天在公司象头牛一样干活,为了不影响工作,只有晚上回家才有时间焊一下,焊好之后由于心情激动还得照几张相发上来和大家分享,所以三更半夜还不能睡觉,明天还得象一头牛一样. 好,言归正传!! 前文再续,书接上一回.上回说到搭栅焊好线之后就暂且按下不表. 且说电源部分,我还是喜欢胆整流,所以整机用了一支6X4整流  电源部分取用了三级滤波方式,(如图).但不取用稳压,原因是我不喜欢用稳压,那是厂家用的大众化的手段  今天的工作量就是把那些牛牛绑好,这些金工活真够累人的   整机的整体布局就这样子了, 明天不知进展如何?且看下回分解  休战了几天,今天终于把线都接好了,正在通电调试,电压有点高,达340V了    接入电位器,正在试听, 信噪比有点低,声音也不是预期的那么好,可能没调好, 想请教一下有经验的烧友,整流后电压太高(340V),有必要降低到285V吗?谢谢

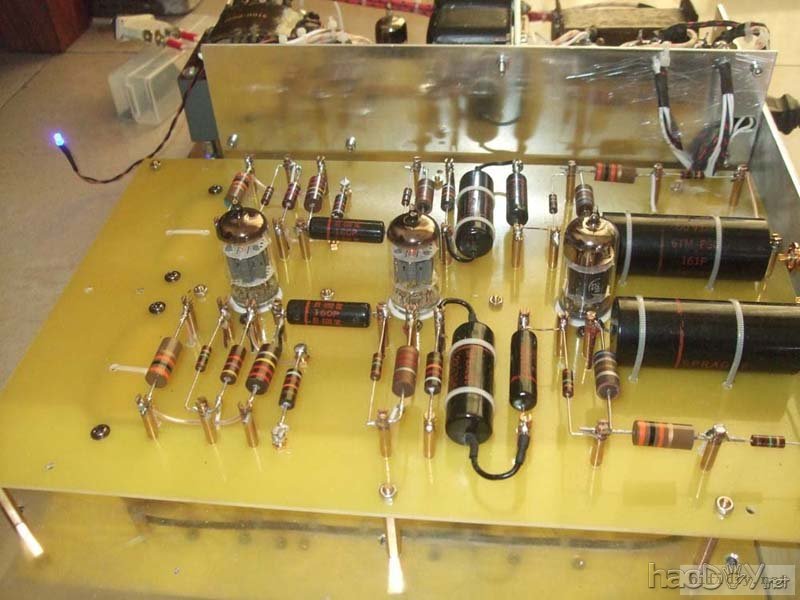

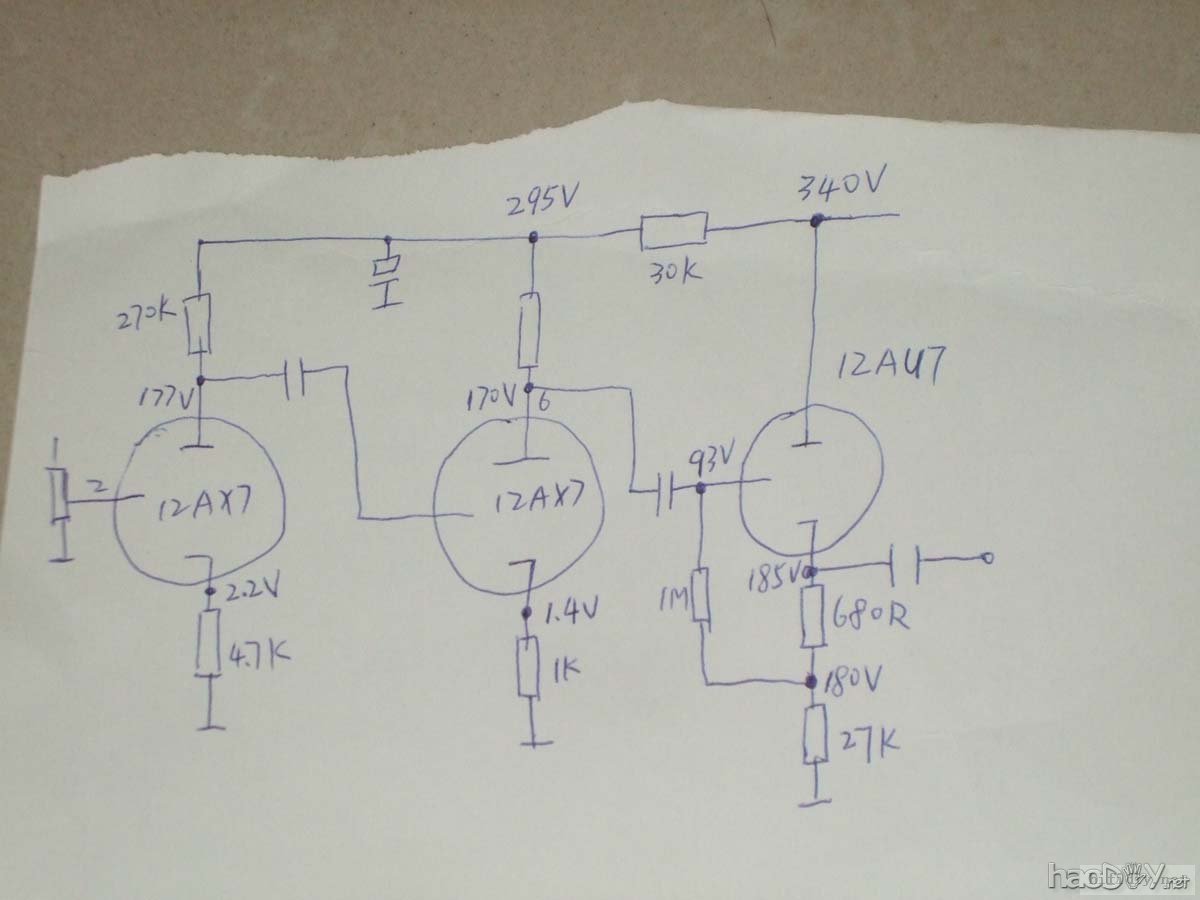

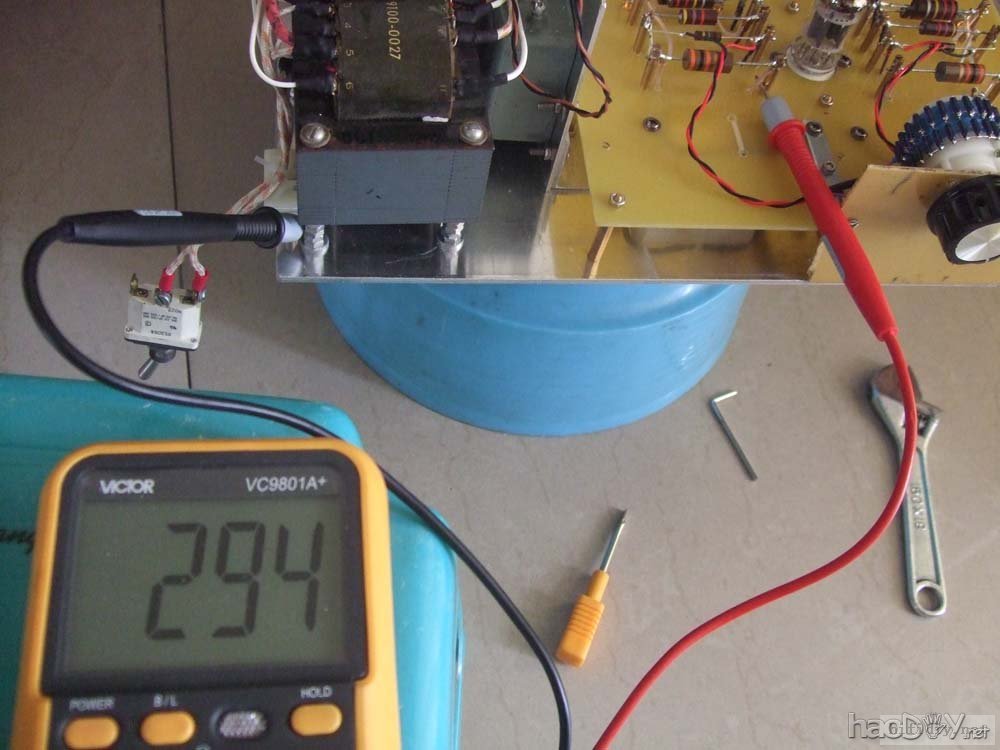

 测得各点对地电压,贴上图来,大家帮忙看看,工作点有问题吗?请讲讲,谢谢,小弟不是学这科的,所以不懂这些计算,就是喜欢玩.  机箱接地后信噪比很高了,现在接不接前级音箱的噪声都是一样的,谢谢. 谢谢指正,现在搞成294V了,一切正常,信噪比也提高了,失真也小了,正在试听,比昨天听的舒服点.  #p#分页标题#e#

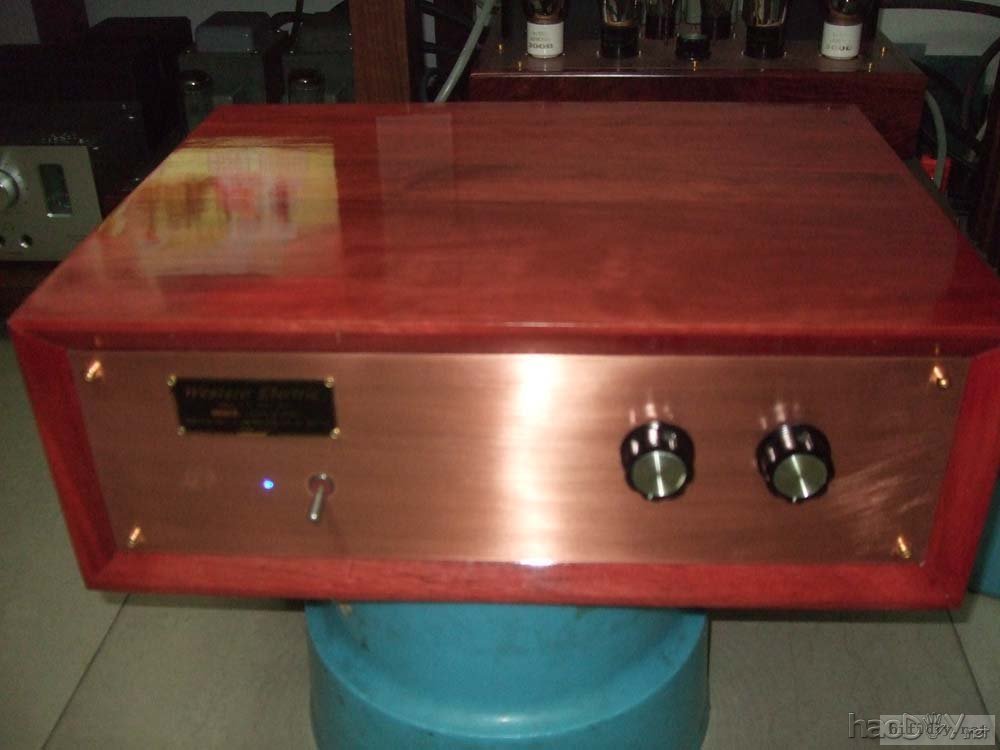

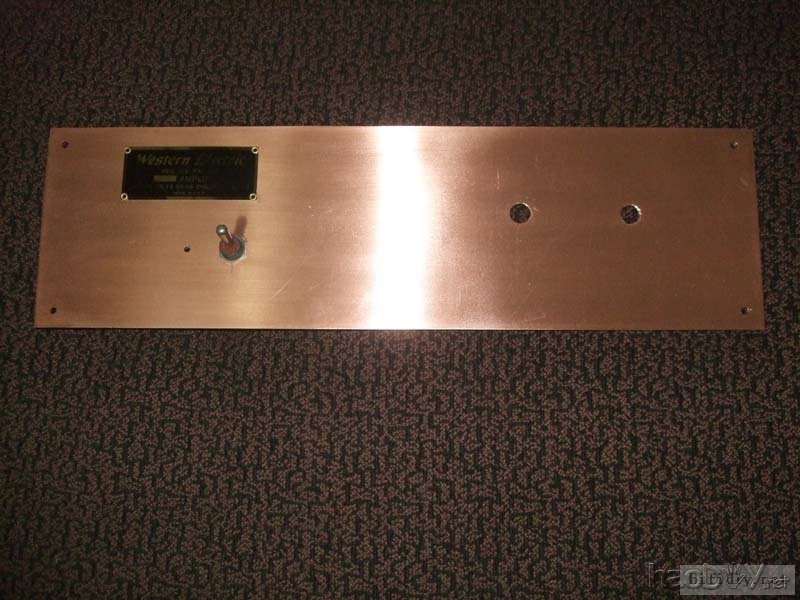

 至此,DIY这台机器基本接近尾声了,先煲几天再调调,或者换个管听听. 但,作为一台音响(虽然是DIY的)摆在家中的大厅上,外观上也要过得去,要不LP大人也会不答应,所以一台漂亮的机箱必不可少,因此,搞了块紫铜板做面板.面板先用300#沙纸打磨后再用800#沙纸再磨,清洗干净喷光油

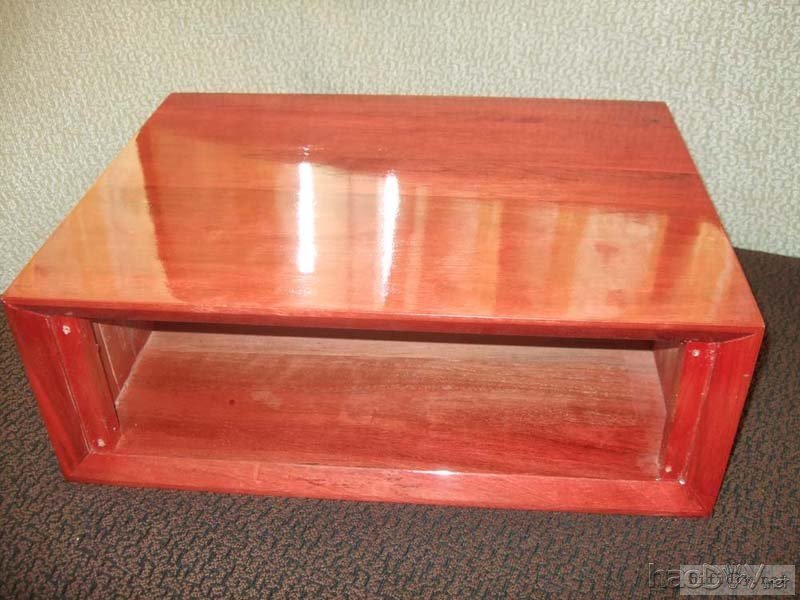

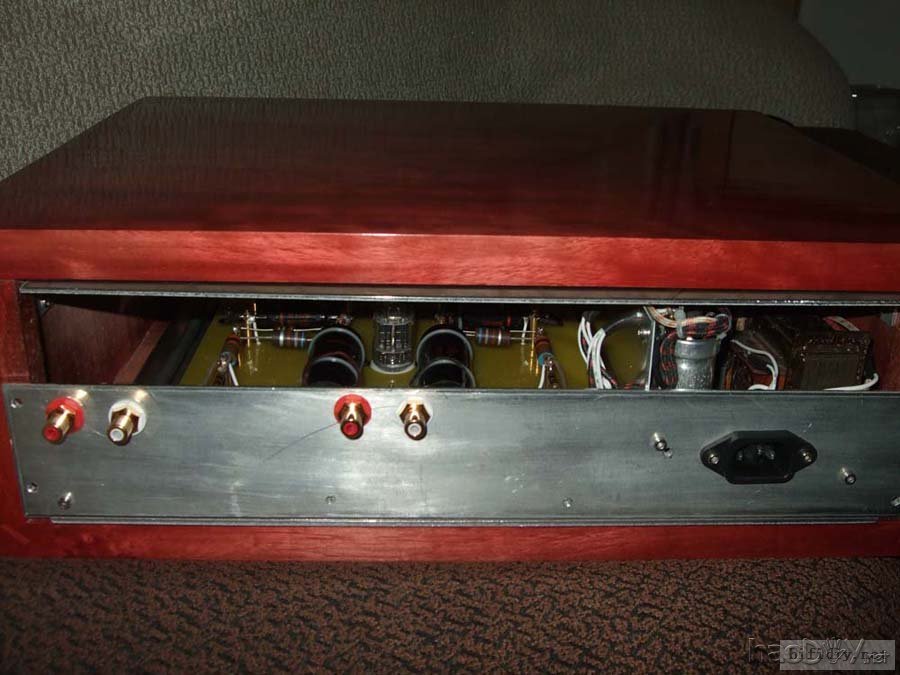

 选用黄花梨木做的机箱非常漂亮,木质感,木纹非常好,(可惜相机不好,照不出效果),此机古色古香,很衬我的300B,呵呵,一套实木机箱.

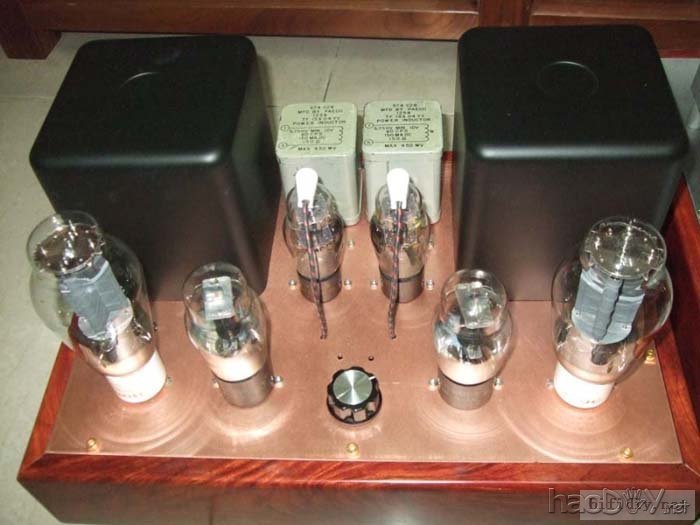

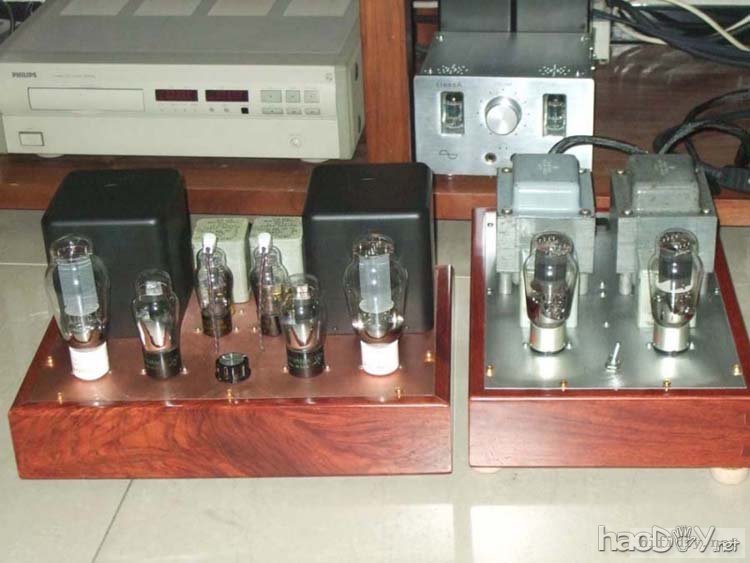

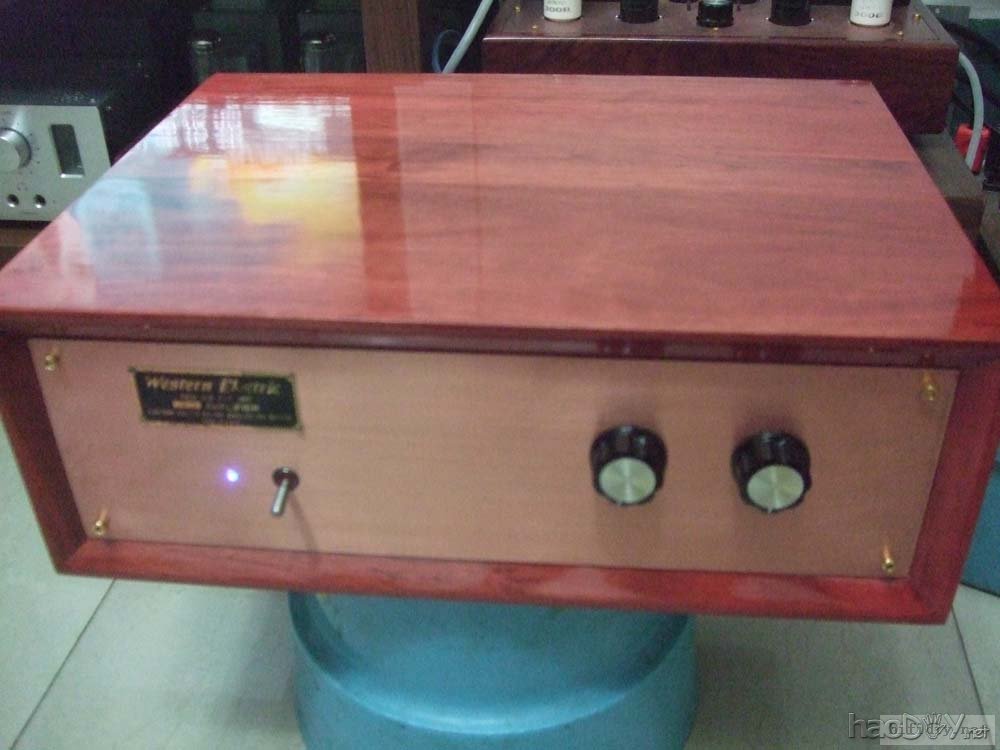

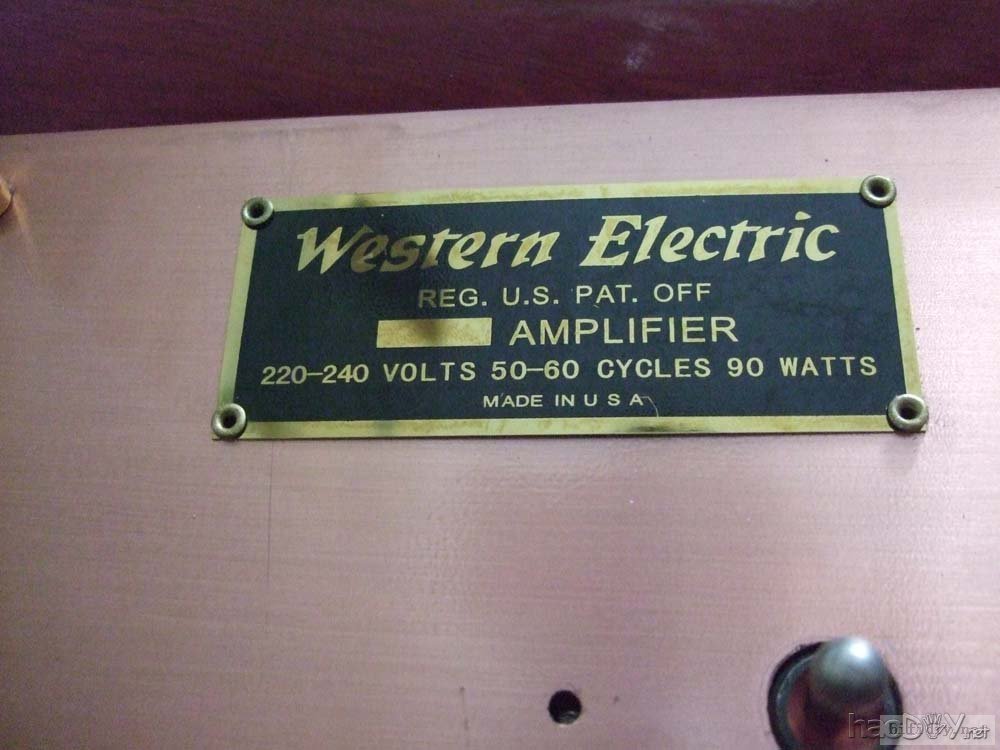

 整体效果,还是比效满意,不管声音好不好,起码外观还是满意的  M7用了西安电子厂(简称西电)的标牌.不伦不类吧?
 呵呵,不要听别人说(听感),别人的感受和你的感受不一样,别人说怎么怎么样,可能你感觉不到,而且,别人说的都是好的,很少有人说自已做的机器不好听. 自已做一台听听就行了,用不了多少功夫.作为厂机,取用稳压电源和直流灯丝,最终的目的我想是提高信噪比而已,厂机其实是大众化的东东,其音色不是针对某个人来调校的,而是适合大部分听众的,这样才能卖得出去,所以厂机必须注重机器的指标,因此,为了提高信噪比而取用了直流灯丝和稳压 话又说回来,原装M7上也没高压稳压,还是用2粒石头整流 (责任编辑：admin) |
