我的丑E88cc(6922 6n11)前级。。。

时间:2012-10-19 21:11来源:hifidiy.net论坛 作者:Othman 点击:

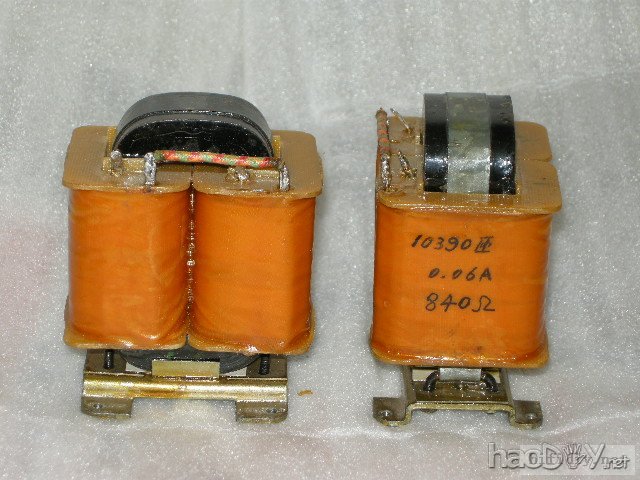

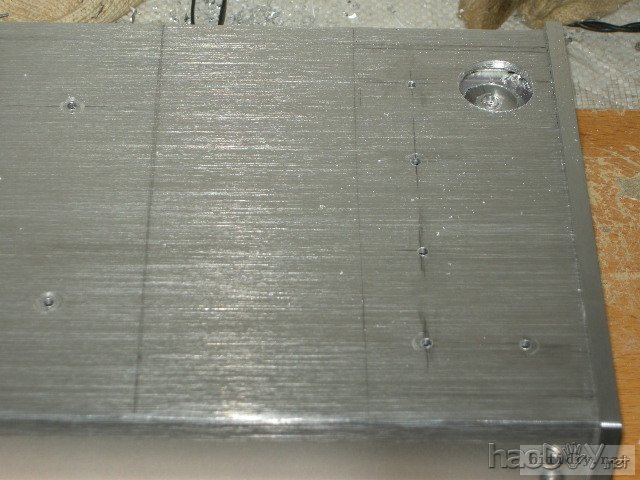

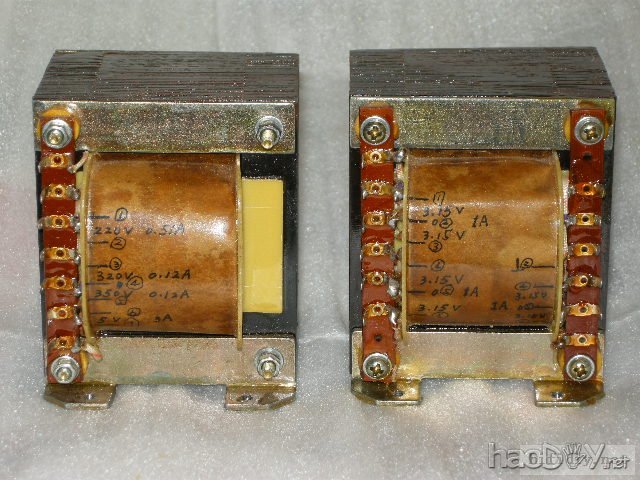

自绕电源变压器,次级高压有效值单320V,自绕电感L=20Hmin;胆石混合整流;电源部分用南京5Y3及东芝1S2711整流,曙光6N6,6N2和杭州WY-3P电压调整,取样及稳压;放大部分用E88CC,6922;现正在煲机,音色还可以,正在学习用电脑画电路图(请大家教一下用什么软件
自绕电源变压器,次级高压有效值单320V,自绕电感L=20Hmin;胆石混合整流;电源部分用南京5Y3及东芝1S2711整流,曙光6N6,6N2和杭州WY-3P电压调整,取样及稳压;放大部分用E88CC,6922;现正在煲机,音色还可以,正在学习用电脑画电路图(请大家教一下用什么软件最简单方便,先谢了!)等学会了,在上电路图,先上其它图片!

我的丑E88cc(6922 6n11)前级。。。


我的丑E88cc(6922 6n11)前级。。。


我的丑E88cc(6922 6n11)前级。。。


我的丑E88cc(6922 6n11)前级。。。


我的丑E88cc(6922 6n11)前级。。。


我的丑E88cc(6922 6n11)前级。。。


我的丑E88cc(6922 6n11)前级。。。

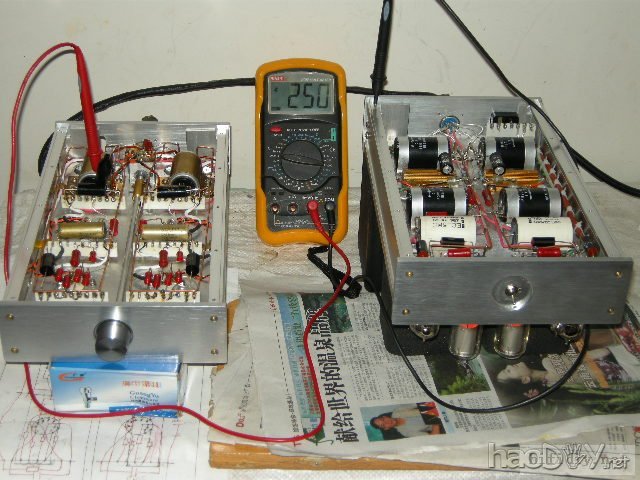

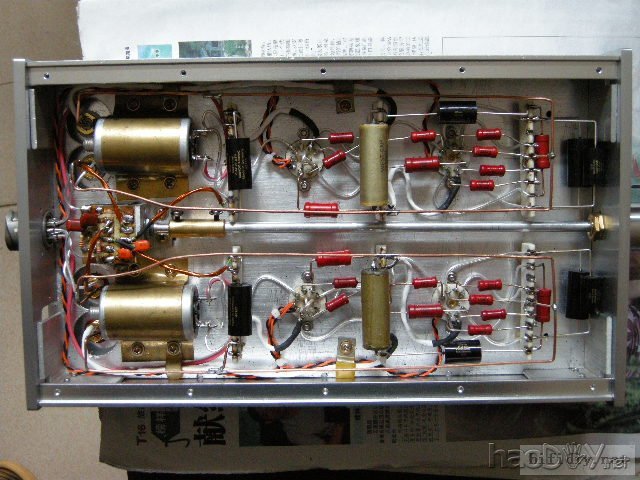

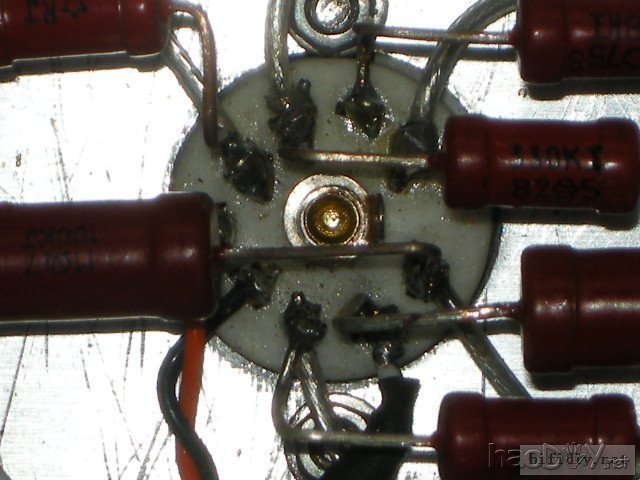

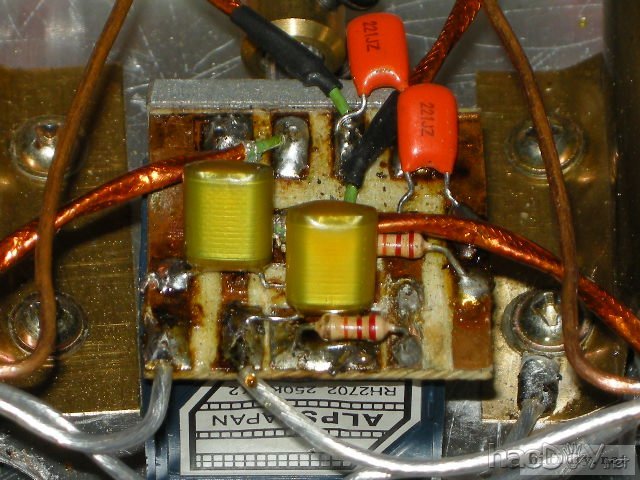

本机所用电阻大部份是国产军工大红袍电阻,配对误差尽量控制在1%以内,由于所用电阻较少,完全可以做到在数字表上第二三位数的读数相差不大也不难,如用其它电阻,要用质量好的金属膜电阻,质量稍好一些就可,有些电阻特别贵,七八元十几元一颗,要知道电阻是非线性原件,过于用好只会浪费金钱!屏级电阻及阴极电阻注意功率余量,保证长时间开机不发热为好!尽量利用电阻的引脚焊接到管座上去,特别是栅极电阻及阴极电阻,不要另外拖线焊接,否则极易感染噪声!非要拖线的。不要让它们平行走线,栅极上慎用碳值电阻,虽其声音较为温暖,但噪声较大!交流供电的灯丝要紧密铰合起来防止交变电磁场向外辐射并让它远离栅极,这点小措施。不但可以提高信燥比,更好的适应CD机音源的要求,起码不会因音量开大听到交流声而不舒服,又可省去两套灯丝整流滤波稳压电路的费用,还避免了直流供电会使灯丝一端加速老化,直流供电声音不如交流供电好听的弊端。输入输出及音量电位器的信号引线,要用网状编织的屏蔽线,屏蔽层一端接地!音量电位器使用的是250K的带等响抽头的,加用简单的分频网络,即使小音量听音时,低音和高音也可得到相应的提升。


我的丑E88cc(6922 6n11)前级。。。


我的丑E88cc(6922 6n11)前级。。。

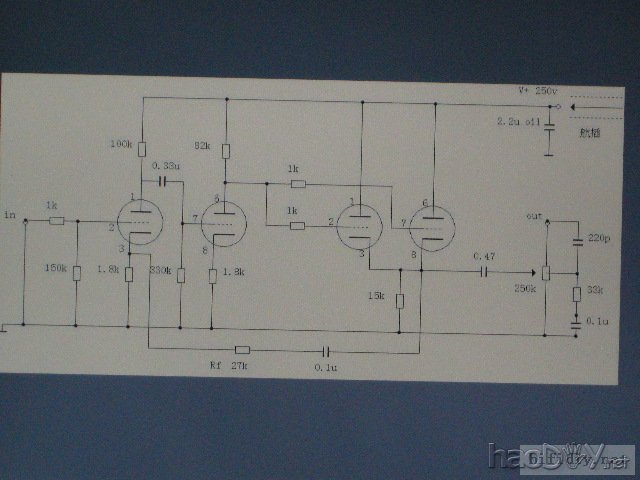

我计算了一下,第一级电流约1.5mA;第二级电流约1.7mA。第一二级合起来增益已有20dB左右,所以,动态是不成问题的。第三级并联,好处是比单只三级管内阻更低,灵敏度更高,对弱信号的放大能力更强,电流也更大,这就使它有更好的输出能力而使动态大,低频控制力不错。所使用的进口胆,两个三级管一致行还行,不会有不同步的忧虑。为了减少两胆的一致性引起的问题,和避免高频自激,在栅极上串了一颗1K的电阻。第二级和第三级采用直接耦合,它可使频响更宽,也可减少耦合电容所造成的相位失真。此级由第二级和第三级阴极电阻一起来确定工作点,此级电流为7mA左右,带负载能力比第二级强。由以上可以看出,该前级原设计者的功力深厚。线路中加了少许的大环路负反馈,可使频响更宽,失真小,工作稳定,又不会音响动态,整机增益约为26dB,算是高增益前级了,可直驱后级。这些只是个人的看法,不一定就是正确的!

我的丑E88cc(6922 6n11)前级。。。

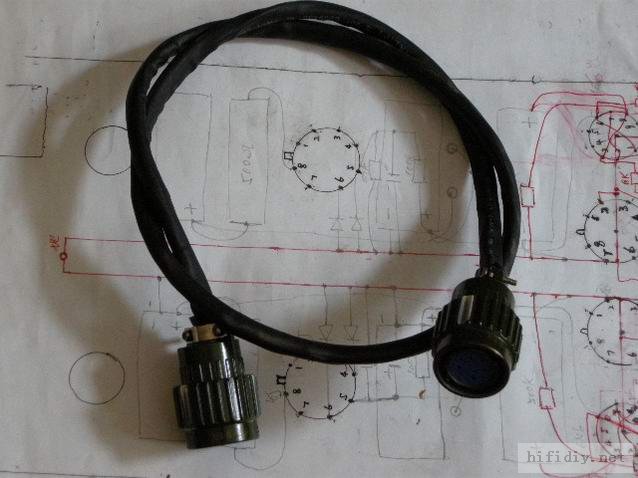

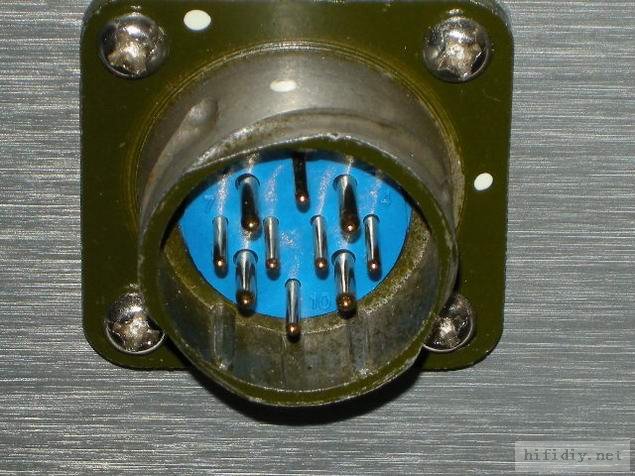

原机负反馈电容和输出电容是串联的,把它分出独立出来只是为了方便调试,也可以减少这两个电容因相互牵扯所造成的调试困能。关于大环路负反馈电阻,要根据音量电位器的阻值而定,本人用得是250K的,用到27K比较合适,用大了整机增益会会变高,反之会降低,要根据个人的听音环境,条件和喜好......等等而定,找出自己的合适的电阻的最佳数值来,这只电阻对音质影响较大,最好用上上好的电阻。负反馈电容的品质也同样重要!以下是自制的电源部份与放大部份的航插连接电缆。

自制电缆


我的丑E88cc(6922 6n11)前级。。。


不错!在这么狭小的空间里,又要安排电源电路,又要考虑放大部份,能够这样工整的摆位搭棚焊接,已经不易了!如果灯丝是交流供电,请注意灯丝的走线,一定要用紧密双绞合线来连接,尽量顺机箱的边缘走,让它远离电子管的栅极,灯丝中点也要接地,电源变压器屏蔽层接地,电源牛卧式安装,最好用四颗螺丝把它架空,不要让铁芯直接接触机箱。如果是直流灯丝供电,要求就没有那么严。母线接地也是有讲究的,每一级的分地最好都接到该级的阴极电阻处,再接到母线上,级级都像这样,要按顺序来接,不要颠倒。最后在接机壳。输出、输入线要用屏蔽线连接,屏蔽层一端接地。从感观上看,您的机箱似乎小了一些!平行走线有点靠近。如能有个地线焊接图就好分析了。这只是我的一些看法,不一定就是正确的!

另外,贵府的市电的保护地地的问题,一般开发商会在电表箱出接地。如果这地没有接好,而您的机器用的又是用三线插座的的话,极易感染噪声的,特别是在使用了电源滤波器的情况下。



我的丑E88cc(6922 6n11)前级。。。


我的丑E88cc(6922 6n11)前级。。。


我的丑E88cc(6922 6n11)前级。。。


声明:以上这些只是我个的装机过程和自己所听到声音的感受以及个人的一些观点!不一定就是正确的!有不同观点很正常!请明确表达出来,一起来学习!如把精力花在用什么样的方式来挖苦,讽刺别人!还不如把精力放在怎样做好胆机上!难怪国产机比不上进口机,这恐怕也是原因之一吧!国人有时真的太可悲了!

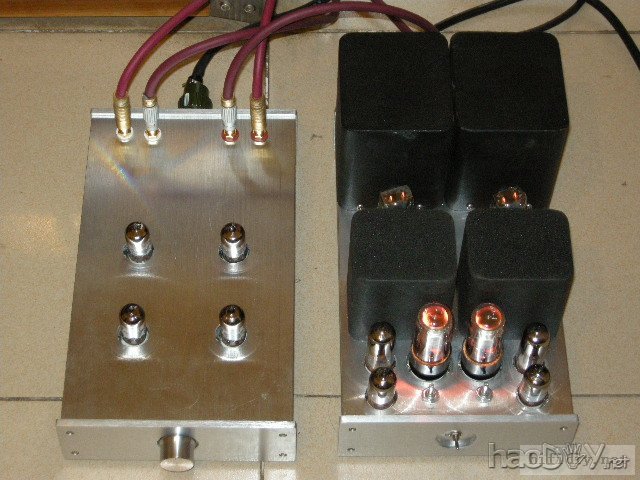

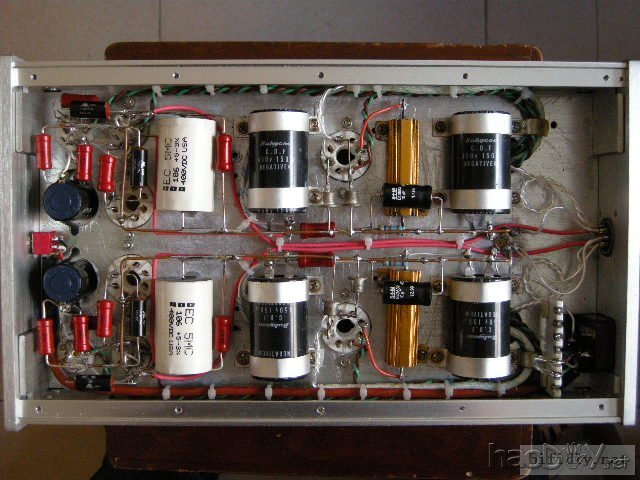

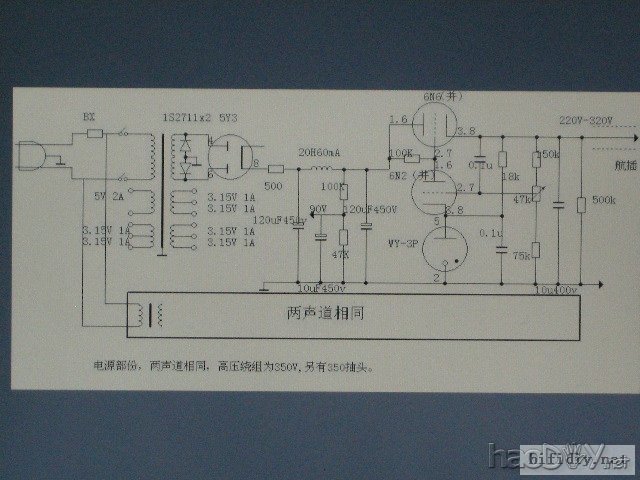

定型电源

我的丑E88cc(6922 6n11)前级。。。





我的丑E88cc(6922 6n11)前级。。。
