自制有特点的有源无源两用胆前级胆机

时间:2012-08-25 18:11来源:未知 作者:admin 点击:
原来自用的LINE AMP胆前被人买走后,自己的器材一直处于没有前级的状态。 没有前级用总感觉不爽。 元件盒里翻了一下,刚好找出够一台前级的器件,再购一台小机箱就可以组成前级了。 电路采用SRPP,该电路以前也做过几次,电源用LM317稳压、没稳压的都试过,大
原来自用的LINE AMP胆前被人买走后,自己的器材一直处于没有前级的状态。

没有前级用总感觉不爽。

元件盒里翻了一下,刚好找出够一台前级的器件,再购一台小机箱就可以组成前级了。

电路采用SRPP,该电路以前也做过几次,电源用LM317稳压、没稳压的都试过,大多没有什么特别之处。

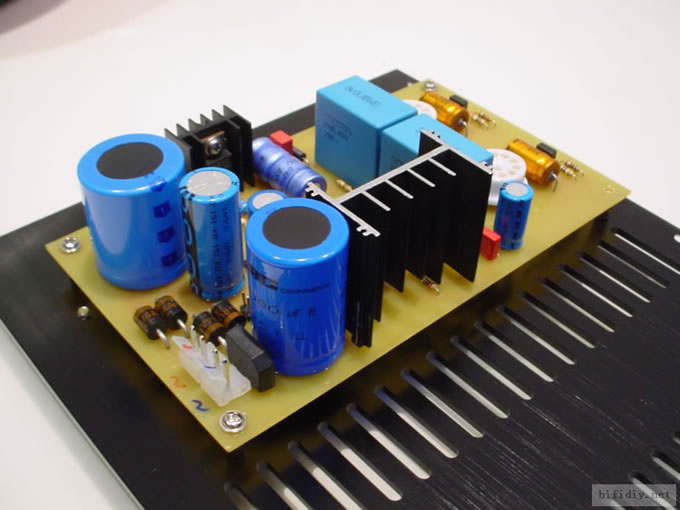

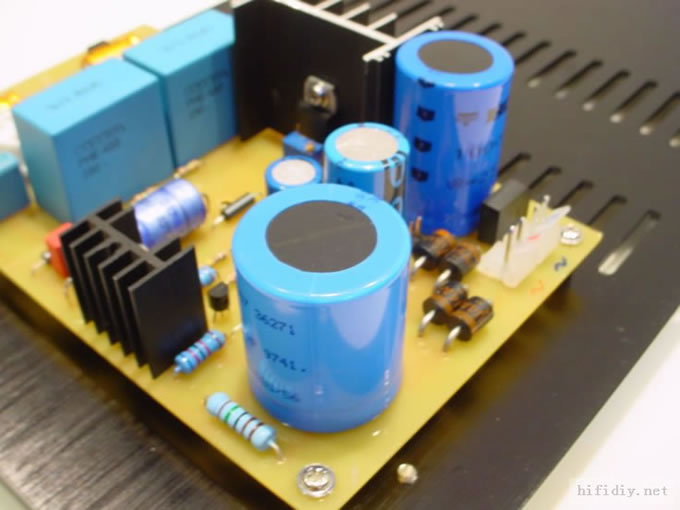

而这次比较特别的是我为它设计了一个180V的高压洼田电源,洼田稳压在发烧界是非常出名的了,但用在胆机里还很少见到。

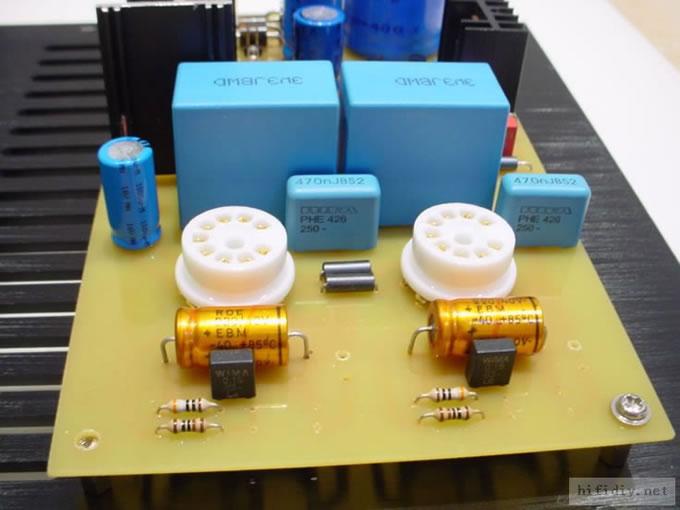

从做好的实物来看,确实很有特点,管子用罗斯SOVTEK 6922 电流设定为5.5MA比较适中 噪声很小、声音干净解析力超强而低音弹跳感也很好让人耳目一新。

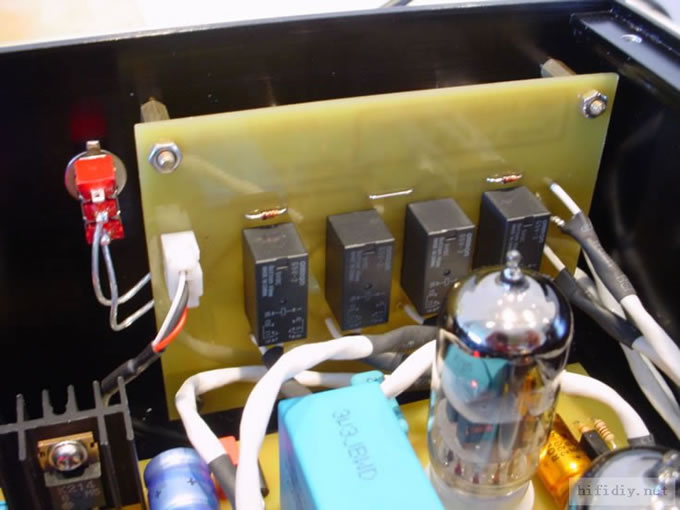

还有一个特别的地方在于该机是有源无源两用胆前,利用4个信号继电器进行切换,关机的时候信号只经过电位器直通功放,构成一个简单的无源前级,此状态下信号的地线与前级地也是完全隔断的,相当于2条独立的音频线以保证信号两声道的地不在前级地重合。

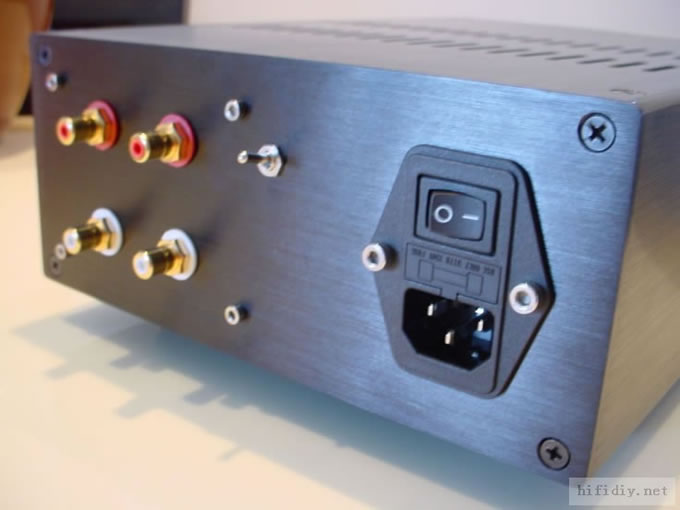

而开机的时候,信号自动切换到前级,就是说用一个电源开关即控制了两种状态。加了一个纽子开关供开机后进行AB切换方便在热机状态下进行对比。

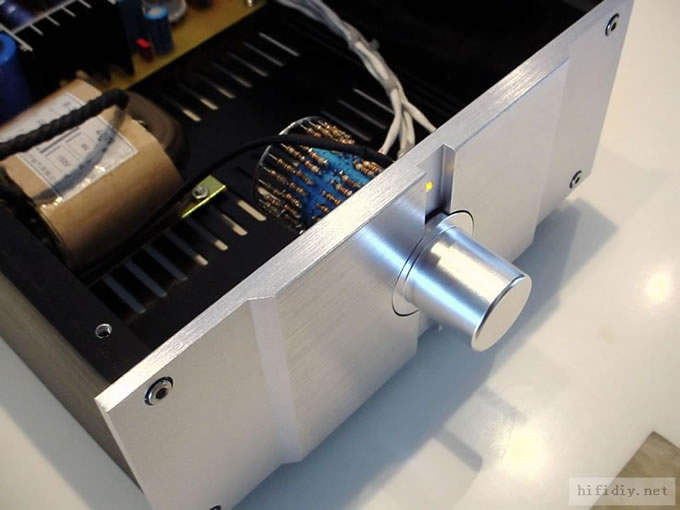

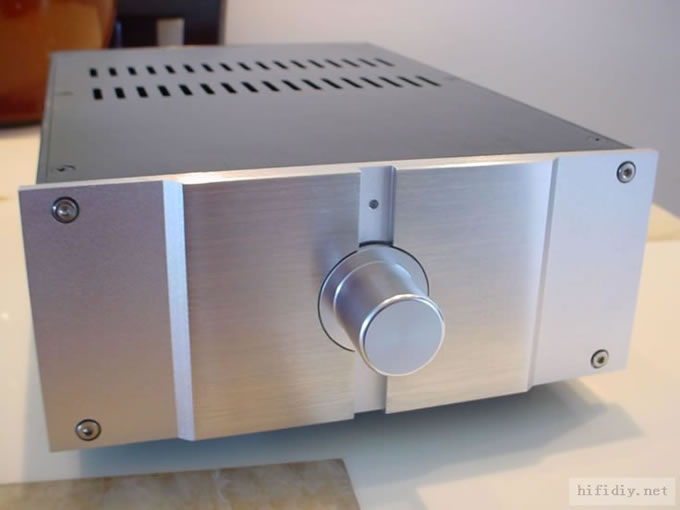

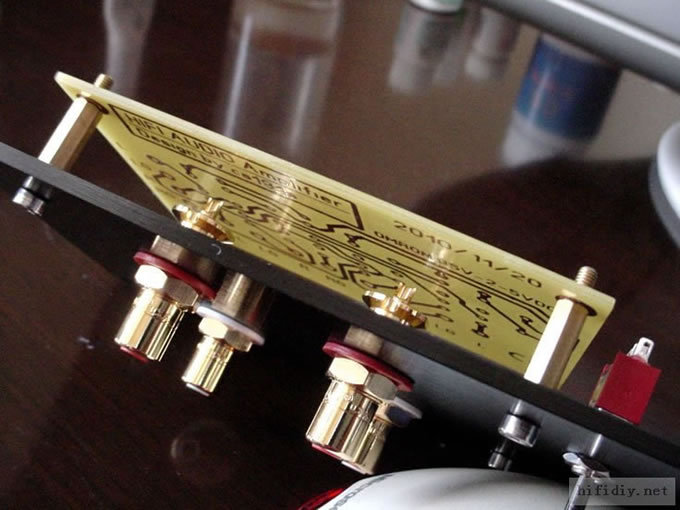

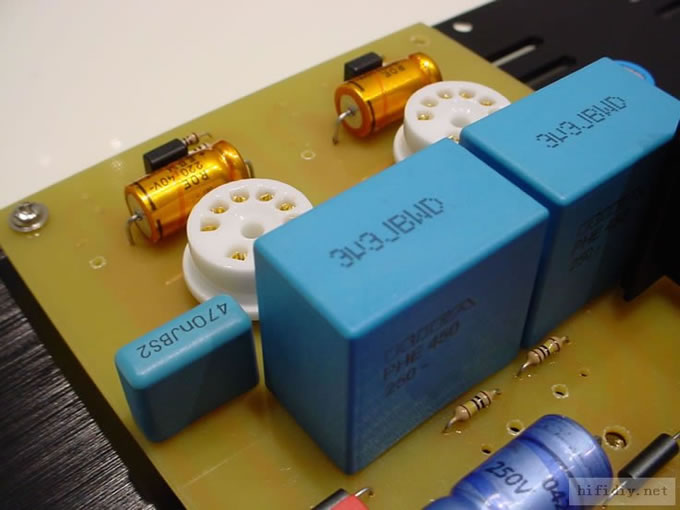

就是刻蚀一点麻烦外,整个制作过程还比较顺利,效果令人满意,下面是一些制作图:

自制有特点的有源无源两用胆前级胆机

自制有特点的有源无源两用胆前级胆机

自制有特点的有源无源两用胆前级胆机

自制有特点的有源无源两用胆前级胆机

自制有特点的有源无源两用胆前级胆机

自制有特点的有源无源两用胆前级胆机

自制有特点的有源无源两用胆前级胆机

自制有特点的有源无源两用胆前级胆机

自制有特点的有源无源两用胆前级胆机

自制有特点的有源无源两用胆前级胆机

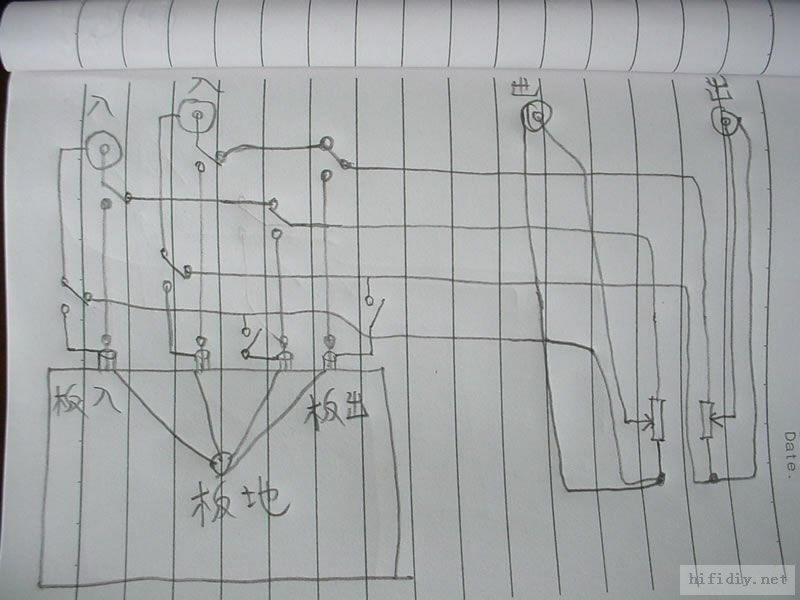

信号切换的电路图

随便画了个,不知能否看清楚

自制有特点的有源无源两用胆前级胆机
