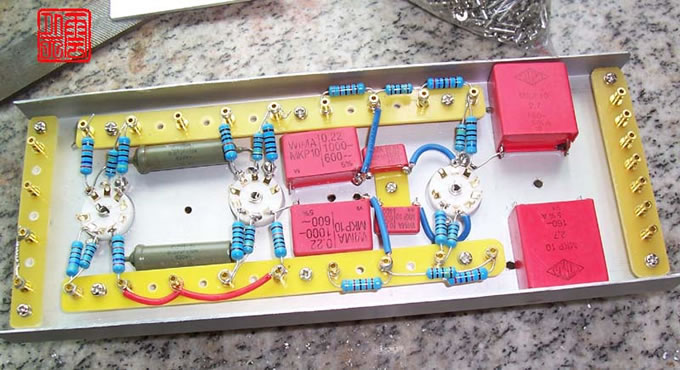

板子是我们这里的郑大哥做的，灯丝部分还没有引出，先上图留个影，后续部分陆续上图
这次电源部分准备采用原来的电路，简单的阻容滤波，看看效果能否令人满意





电阻是台湾的2W金属膜电阻，电容参考红山老猫兄的经验，用了WIMA MKP10，输出用了对存货 索伦的0.33微法630V电容，大约是6、7年前购于原音，估计应该是真货

再上张刚焊完的电源板，隔壁关于胆机稳压与否的争论吵翻了天，也准备在马7上试试阻容滤波。

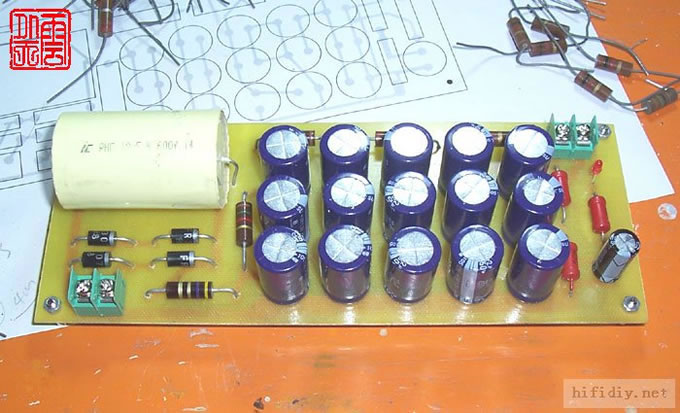

用了15只22微法/450V电解。整流是FR307，呵呵，稍后看看实际效果如何

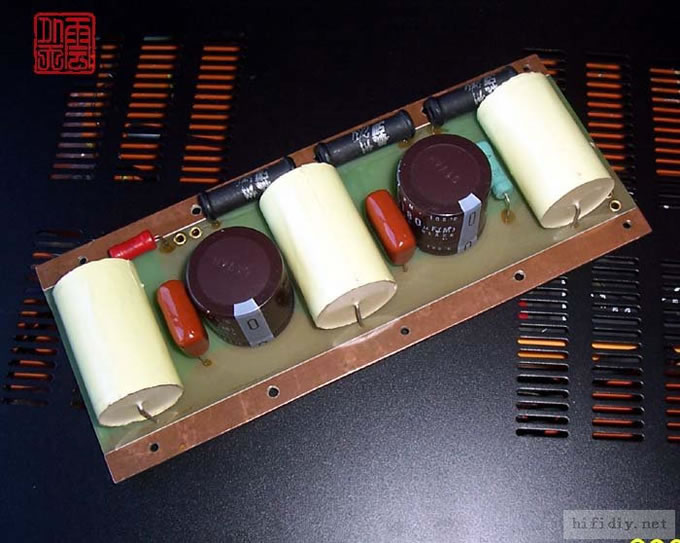

电容是按照10微法薄膜，1欧，22微法，1.5K电阻，44微法，1.5K电阻，66微法，2K电阻，88微法，2K电阻，110微法来连接的。地线没有强调一点接地，因为是块试验板，先看看实际效果，有问题再继续修正


电源部分


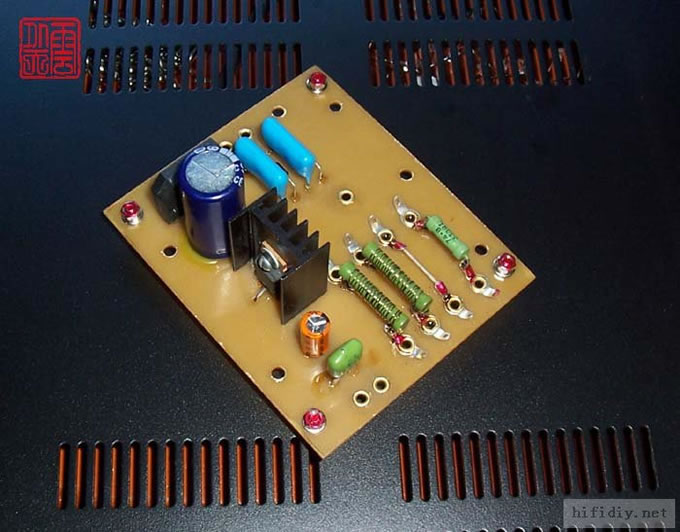

灯丝供电和稳压部分

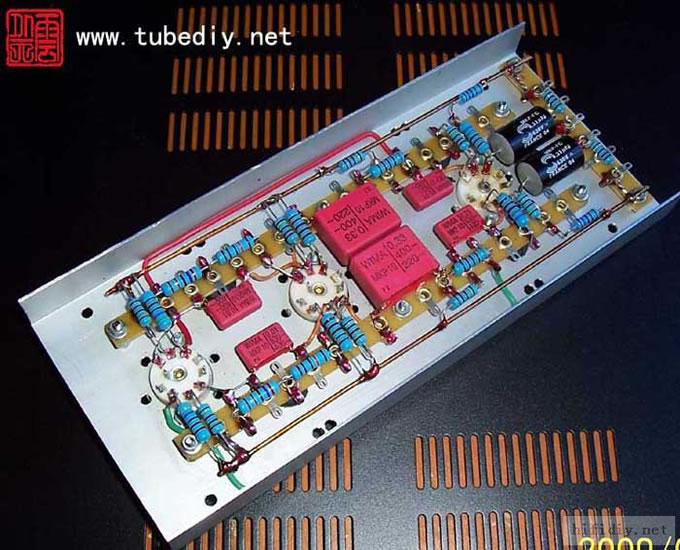

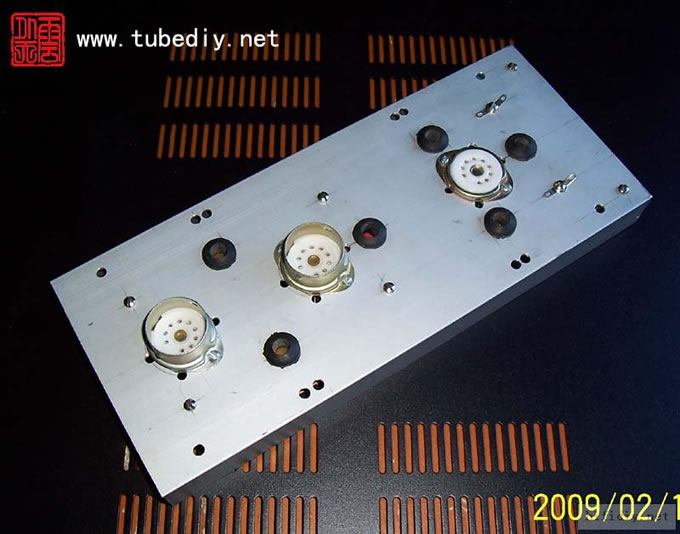

最近正在做的一块马7线路放大板，耦合电容选择参考了 红山老猫 先生的经验

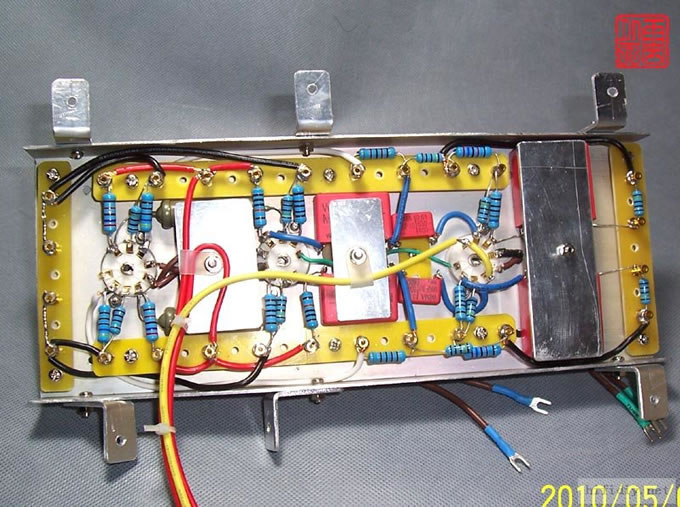

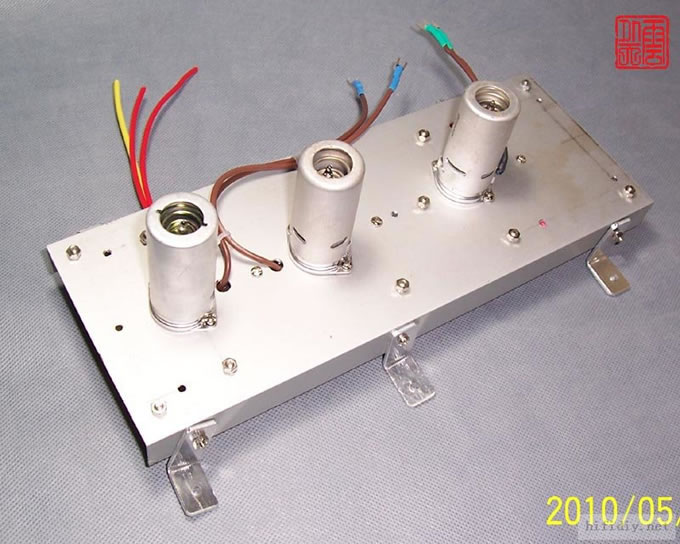

初步已经焊好了，地线处理还需完善下。为了保证野蛮运输后也能稳定工作，体积大些的电容均采取了加固防护措施。也有些屏蔽效果。





.


原装机:


原版线路图:
