6J8P电子管胆前级

时间:2012-10-27 10:50来源:hifidiy.net论坛 作者:liweijian 点击: 次
这几天拼命的看到论坛的大哥们出胆鸡，小弟也忍不住发下牢骚 今天做了个6J8P的前级，已经出声，因为我用的是垃圾箱子，还有就是本人的耳朵是木耳朵 ，再有就是前级用的都是垃圾元件，所以声音大家就不要问怎么样了，因为我的主要目的也是提升动手能力的。 附
这几天拼命的看到论坛的大哥们出胆鸡，小弟也忍不住发下牢骚6J8P电子管胆前级 6J8P电子管胆前级
      今天做了个6J8P的前级，已经出声，因为我用的是垃圾箱子，还有就是本人的耳朵是木耳朵6J8P电子管胆前级 ，再有就是前级用的都是垃圾元件，所以声音大家就不要问怎么样了，因为我的主要目的也是提升动手能力的。
      附件里面就是图，电路是 大傻哥 提供的   俄罗斯OTK 6ж8电子管阴级输出 ，谢谢前辈们留下资料供我们晚辈们学习6J8P电子管胆前级6J8P电子管胆前级 ，电路中我没有用到稳压管，另外整流管子我用的是6H6P双二极管管子，在每个整流管前面加了一个快恢复晶体二极管，一个声道一个独立整流电路6J8P电子管胆前级

不知道为什么上传文件很麻烦，受论坛的限制都要2张以下才能上传，相机是800万的三星I85，文件太大了结果弄了好多次才能上传，分辨率都被压缩到640*480了

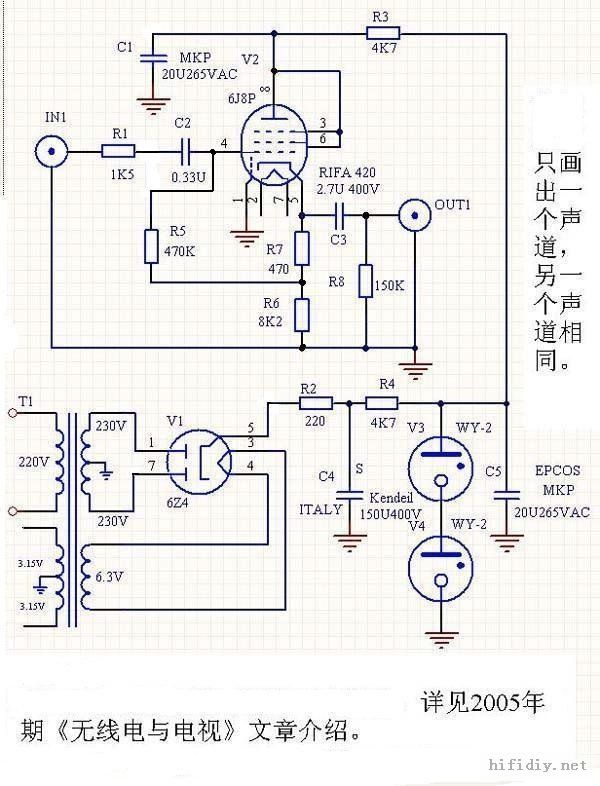

大傻哥的电路图

6J8P电子管胆前级

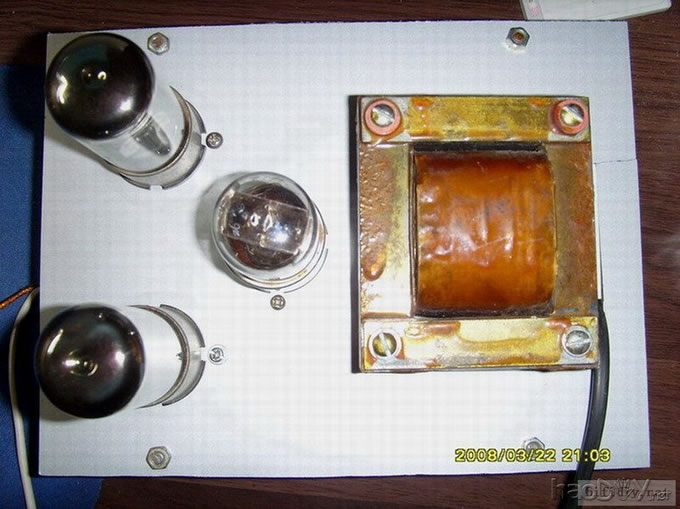

顶部图

6J8P电子管胆前级

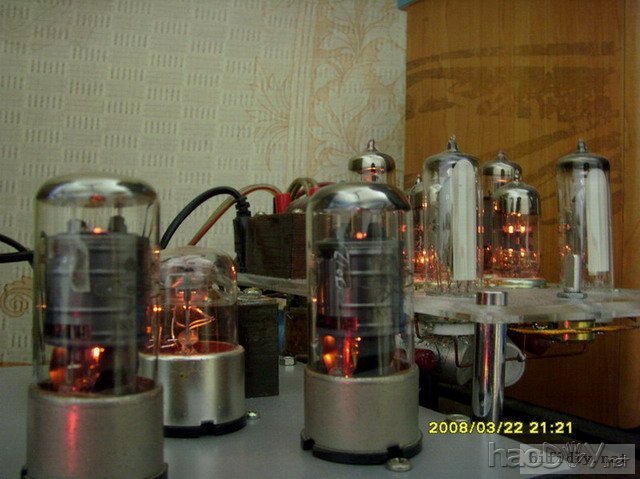

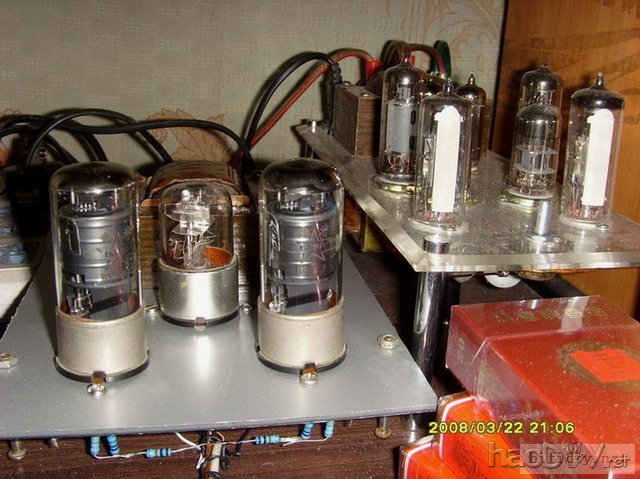

正面带闪光灯拍的工作图，后级好久没打扫了

6J8P电子管胆前级


6J8P电子管胆前级

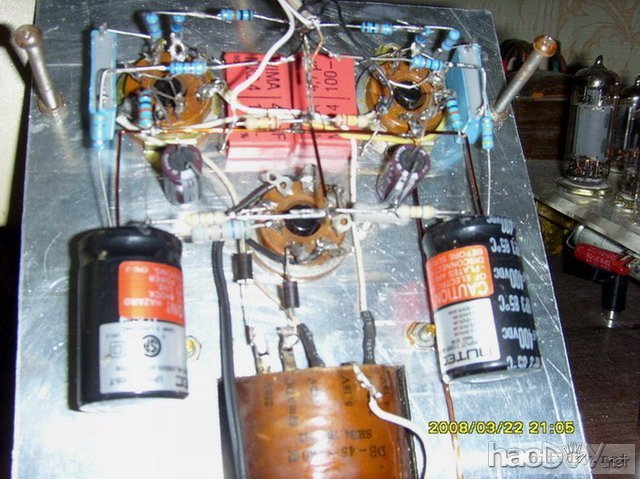

内部图

6J8P电子管胆前级

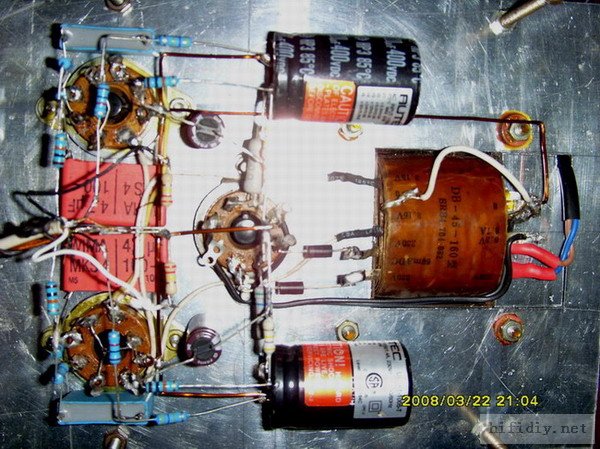

再来内部图，初哥+菜鸟=手艺差，别见笑

6J8P电子管胆前级


说实话我这个木耳朵听垃圾音箱出来的声音比原来的较清晰些，延伸得比原来远些，低频力度也有所好转，又因为是无增益的，所以声音和原来是一样大的，这样做比较应该好点吧
