滄海遺珠 Heathkit W -3M

时间:2012-09-12 15:44来源:未知 作者:梁文光 点击:
不少 HiFi 發燒友沉醉於大熱古董名牌膽機,另一邊廂遲來發燒又有意一嘗古董膽機的韻味者,或許因名器價昂,每當猶豫之際,心頭所好已名花有主;或怕追落後不成換來一筐眼淚,不妨轉移視線一顧滄海遺珠的美國古董 Heathkit W -3 M 。 1/ 因它比起西電,馬蘭士
 不少 HiFi 發燒友沉醉於大熱古董名牌膽機,另一邊廂遲來發燒又有意一嘗古董膽機的韻味者,或許因名器價昂,每當猶豫之際,心頭所好已名花有主;或怕追落後不成換來一筐眼淚,不妨轉移視線一顧滄海遺珠的美國古董 Heathkit W -3 M 。 1/ 因它比起西電,馬蘭士或麥景圖為便宜。 2/ 在合理情況下隨意摩改,玩味更濃;名牌機就沒有這麼闊的自由空間了。

  還記得筆者於本刊 2007 年 10 月號發表過《可將 Heathkit W4-AM 腐朽化神 奇》之拙文, Heath 家族的後級由 W -1M 至 W5-M 都是威廉遜式線路 “Willamson Type” ,不同之處是各型號因輸出變壓器或製作形式上的差異,給用者不同玩?的選擇。至於 W-6 後級的訊號放大部份仍是威廉遜式,但有少許不同處是加了一級 12BH7 以陰極輸出來推動 6550 功率管;為免累贅,本文簡?了線路分析的部份,留下少許空間來淺談 Heath 廠的間史。

  早於 1900 年初 Edward Bayard Heath 成立了 Heath 飛機公司。 1926 年他製作了他最喜歡的 Heath“parasol” 輕型飛機,不幸於 1931 年 Heath 先生命喪於試飛過程當中,這個悲劇就結束了他輝煌的職業生涯,而 Heath 公司仍保留營運著更換零件的服務部門。第二次世界大戰後,一個雄心勃勃的工程師 Howard Anthony 收購了 Heath 公司,同時亦買下大量電子零件, Anthony 的銷售方式是以郵購為主幹,更可節省了自己工廠的 50% 人手,成功概念是套件形式發售並且附帶詳盡的指導手冊,因此吸引了不少自學人士爭相購買。由最初銷售的示波器、測試儀器開始,繼而發展開設音響套件。好景不常,悲劇於 1954 年發生在 Anthony 身上,其飛機慘遇炸毀墜機而身亡,兩朝主腦人物同是死於飛機上,是否巧合?不得而知了。繼後 Daystrom 公司取得了 Heath 公司,並於 1962 年 Daystrom 公司收購一家領先電子技術的石油勘探 Schlumberger 有限公司。 Heath 自 1954 年以來已擁有 11 種不同的產品線, Heath 公司雖身經多變,在幾十年間仍幸保持不停的發展和銷售,世事變幻,終 於 1980 年代中期 Heathkit 套件宣告停產。 今日的 Heath 公司仍在美國麥之根州 Benton Harbor ,但已脫離電子套件業務,而 Heath 公司全集中於教育系統、電子學習材料、課堂、學校和培訓中心,

滄海遺珠 Heathkit W -3M

圖(1)

滄海遺珠 Heathkit W -3M

圖(2)




滄海遺珠 Heathkit W -3M



圖(3)

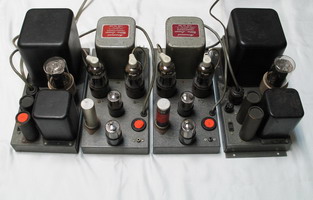

Heathkit W -3M 左右聲道分體兼電源獨立分體的四件頭為一套的後級 圖 (1) ,輸出功率每聲道約為 20w ,它跟左右聲道分體的 W4-AM 為高級和更有稀有, Heathkit 家族的四件頭後級除了 W -3M 之外,還有 W -1M 和 W -2 M ;可惜 W -1M 和 W -2M 就更難尋芳蹤了。這三款四件頭後級由 “W -1M ” 至 “W -3M ” 有什麼分別 ? W -1M 和 W -2M 同是美國 peerless 輸出牛,外觀跟 圖 (2) 產不多 , W-3 則用 Acrosound To-300 輸出牛, W -1M 是用發射管 807 , W -2M 和 W -3M 就用 6L 6GB/5881 。當時最早期的 W -1M 所使用的輸出牛 Peerless 16258 是沒有超線性抽頭,因此將 807 接成假三極,那麼就少了一半的功率了 ! 直至後期的 W -1M 版本改用了有超線性 UL 抽頭的輸出牛 Peerless 16277 ,用家才可有超線性接法或假三極接法的選擇,到底三款 Heathkit 四件頭,誰是靚聲皇 ? 那就由各位投票好了,但可肯定的說,它們各有各靚聲之處;在客觀角度看,它們三款都是各自有不同特點,如定要比較的話,輸出變壓器 output Transformer 都是值得一談的話題,以筆者個人經驗之談,美國 Peerless 輸出牛 聲音爽朗及厚次分明,頻率相當闊,重播音樂真實感強,可簡單講「去得盡」,專業 PA. 擴音系統 ALTEC 多樂於找用。在同一條件下比較,例如採用相同的膽,單是比較輸出牛,可提議 W -2M 和 W -3M 比較, W -3M 是用 Acrosound TO-30 0 , Acrosound 輸出牛同是極闊頻寬的, Acrosound 比 Peerless 更為較人性味,中音段極其優美和流暢,人聲與小提琴的音段可謂勝於 Peerless ;但若在於真實樂器 Live band 的重播還原能力,又似乎是 Peerless 獨領風騷,魚與熊掌總是望兩者兼得,真是各自各精彩。按次序來看 W -1M 是比 W -2M 和 3-M 更為稀有,即使是筆者在古董行業前線工作年逾 20 載。也只是接觸過 W -1M 一至二次。當然 W -1M 現時二手價在比較其兩同門師弟為貴。如果 W -1M 用普通 807 發射管而又接成超線性的話,它並沒有過人之處,通常一般的 807 管聲大粗惡且人情味薄,若 807 接成假三極時聲音來得順滑了,但又失了音樂部份激昂起伏的動力,還有輸出功率打了 50% 的折扣,這又是否得不償失呢 ? 至於 W -2M 和 W -3M 所採用 6L 6GB/5881 ,若選擇高質素的老牌靚膽,基本上因功率管 6L 6GB/5881 是有條件在超線性接法線路中領先於一般 807 管,所以 W -2M 和 W -3M 不一定敗於同門師兄 W -1M 。我們在另一角度看,至極品靚聲 5881 在現時已買少見少了,若未有積存足夠的存貨,可有擔心往後的發燒日子怎樣渡過呢 ?

滄海遺珠 Heathkit W -3M

圖(4)

滄海遺珠 Heathkit W -3M

圖(5)



滄海遺珠 Heathkit W -3M



圖(6)


動手術 :

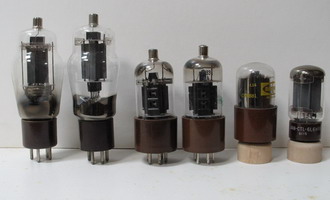

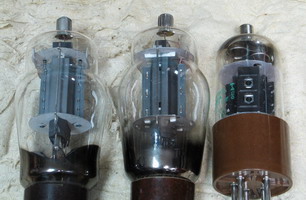

  在多年前,筆者試用過將特殊級別的 Sylvania 5933W 取代 807 ,試用於 W -1M ,有驚人發現,已早知 5933WA 的所有電器特性與 807 相同,不同之處是 5933WA 是直身的外型,而 807 是葫蘆身形;更值得我們留意的是 5933WA 的聲音表現大幅度優勝於 807 ,它音色細膩,音頻連貫與密度可直迫 GEC KT-66 ,而且低音的厚度與韌力完全在 6L 6G B/5881 與 KT-66 之上,幸好其售價約是 KT-66 的三分之一,完全沒有 807 聲大夾惡和寡薄味道, 圖 (3) 5881 與 Sylvania 喜萬年 5933WA 比較,雖然它或許自謙未敢稱得上是無敵靚聲膽,但以價錢和聲音質素相比,是超值中令人帶驚喜的。我也嘗試改用在 Heathkit W-4 和 W -3M 用的膽座, 6L 6 人腳膽座 Octal 與王腳 807 膽座是用彈片環安裝的,不用螺絲固定,在更換膽座的過程更為方便 圖 (4) ,要注意的是 807 膽的屏極 plate 是在膽的頂部,需要另加引線和屏帽來接通屏極 圖 (5) ,所以其膽座是沒有屏極接腳, 圖 (6) 807 膽座底部接線圖,屏極引線可在機上功率管旁位置用電鑽開 5m m 小孔,再裝上保護橡膠圈, 圖 (7) 方便引線通過而又不易磨損,可避免引線與機殼短路,這 5933WA 聲音已很高貴和細緻,不必要改接假三極,筆者現在使用的是啞黑屏的 5933W A , 比後期製作的光黑屏為好聲, 圖 (8) 左 光黑屏、右啞黑屏 。 若讀者細心留意,可看得?這兩款黑屏 5933WA 的屏極形狀呈長方形的,它是比起另有一橢圓形屏的 5933 為好聲,雖然這款橢圓形屏仍是黑屏貌似 807 的黑屏 圖 (9) ,美國膽易於從製作結構、屏形狀、與黑屏和啞黑屏來辨認其級別。再留意 5933WA 的方形屏兼啞黑屏、還有它在兩邊屏極中段位置有兩個約直徑 5m m 的圖窗口,可看到內部多層的金屬結構,是 5933WA 家系列中之最靚聲膽 圖 (10)

滄海遺珠 Heathkit W -3M

圖(7)

滄海遺珠 Heathkit W -3M

圖(8)



滄海遺珠 Heathkit W -3M



圖(9)



換交連電容:

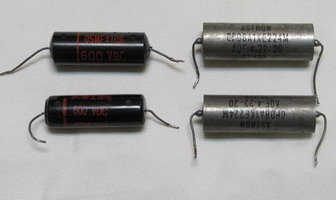

  Heathkit 所吸引我們之處,是價錢便宜,以買套件包括全套古董牛的心態,就無顧慮二手價值與原裝心態,有自信心及有理據者,就更值得玩靚這 Heathkit 套件後級了,但必須一提的是,老古董機當然應找古董零件,可找得比原機的更高級的電容就更為理想,交連電容例如: Sprague black beauty 或金屬殼油質電容 圖 (11) ,相比原機所用那聲音庸庸碌碌的 PYRAMID 電容 圖 (12) ,可不猶豫地改之。筆者個人喜愛在 威廉遜式擴音機 內兩級放大的交連電容,分別用兩種不同電容以取得聲音更中性和悅耳,線路圖 圖 (13) 兩只 6SN7 V1 和 V2 之間的 0.05u400v 電容,可用 Sprague black beaut y , V2 輸出推動功率的交連電容 0.25u 400v ,可用 John.E.Fast 、 Astron 、 Aerovox 、 West cap 、 Gudeman…… 等金屬殼電容。更換靚聲電容後,聲音豁然開朗,有如喇叭揭下一面濛濛的面紗,將音樂細節釋放無遺,而且亦具十分豐富的音樂感,這是我們對套件機不太執著原裝的原因。
