FU-50管是本人最喜欢用的国产胆管之一.在呢次制作是比较注重变压器之使用.电源牛.输出牛.灯丝牛.扼流是全独立形式….特别在输出牛方面独立两个线包给FU-50屏压供电.解决两支管胆不平行的问题.而且要比并管并屏的功率要大(现在很多并联单端都是并屏使用的…).也为了减轻主电源变压器的负担.后胆灯丝牛独立形式……至于本机音色和指标之类在此不多讲了,莫误导大家了…(一定要亲身聆听过之后.才会知道这国产低廉胆的毒性所在)..以下简单介绍下此次用料方面。前胆用美国6SN7WGTA.VT231后胆用老北京FU-50.
此次电源变压器的使用及FU-50的工作状态:
1) 独立电源牛:400V、1.5A前后级主电压.12V、1A给高压保护使用,6.3V、2A给前胆使用。
2) 输出牛:4.5K:8欧45H两组独立屏压供电.扼流圈:6H、2A./3H.4A
3: 独立后级灯丝牛:12.6V.3A两组....
4:FU-50工作方面:工作电压465V .屏流88MA. 自编负压56V.

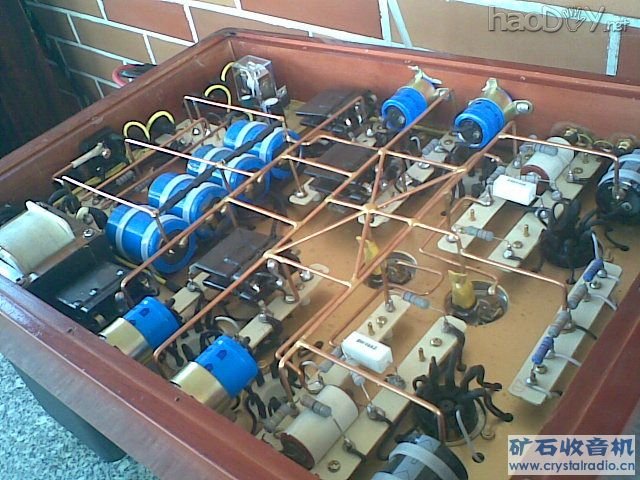

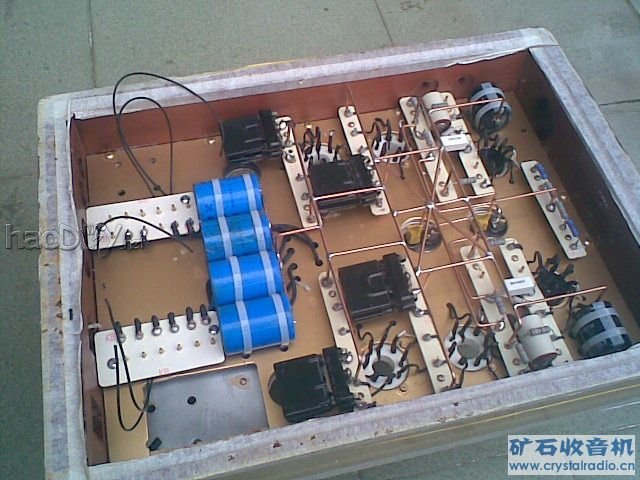

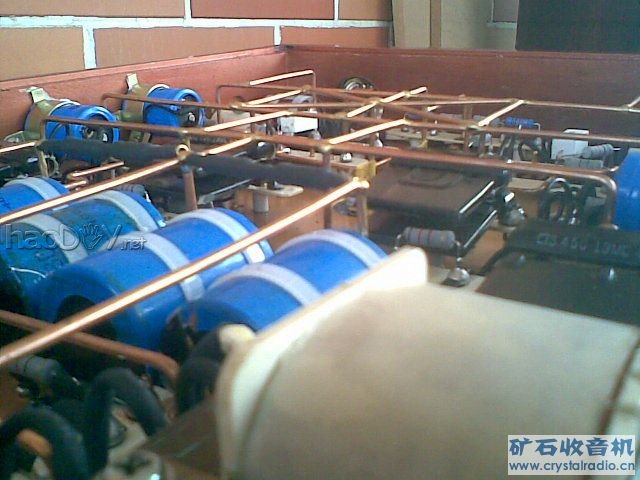

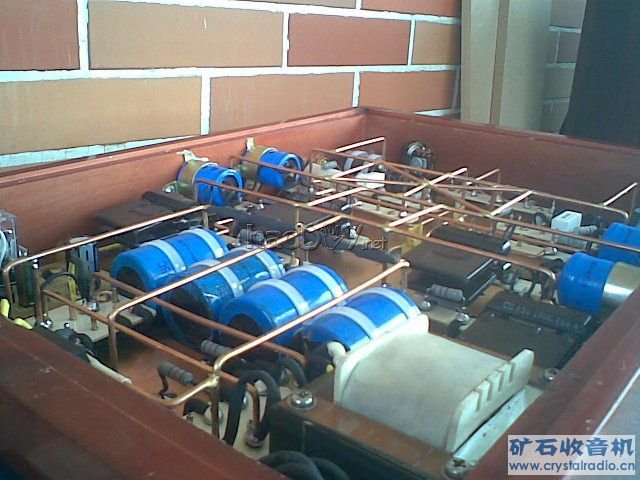

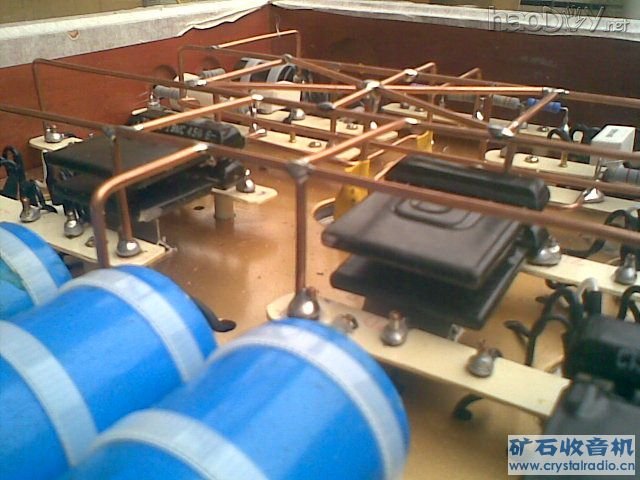

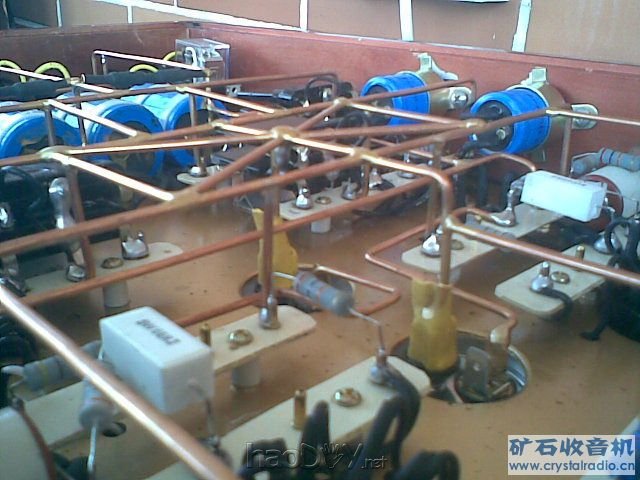

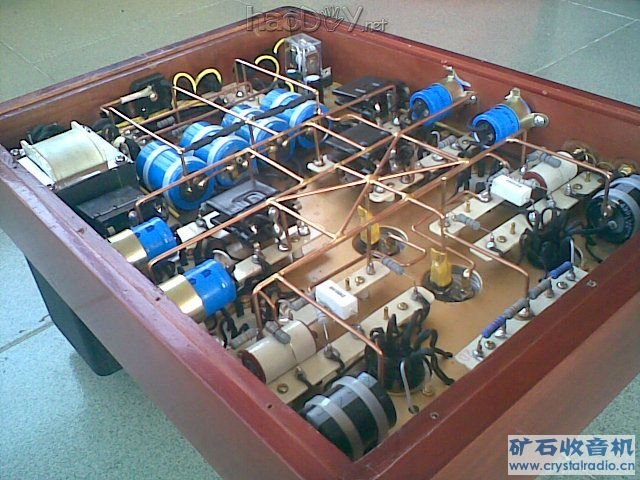

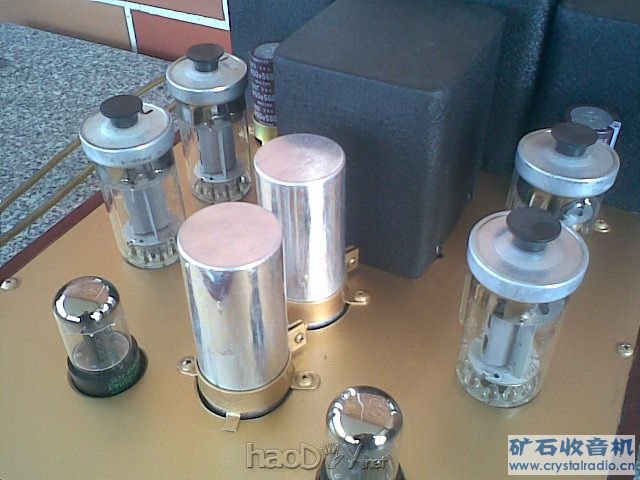

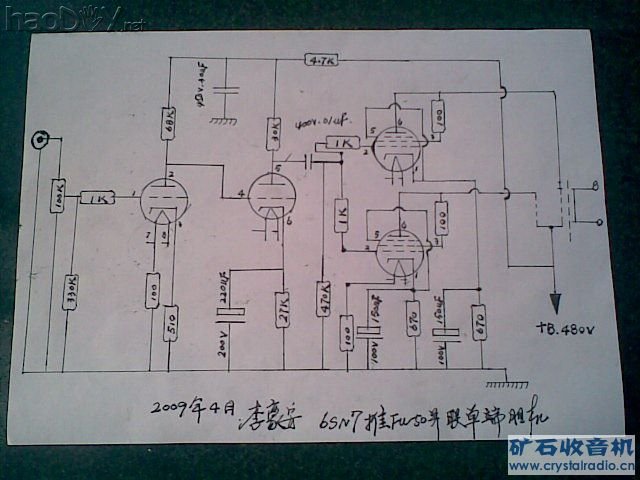

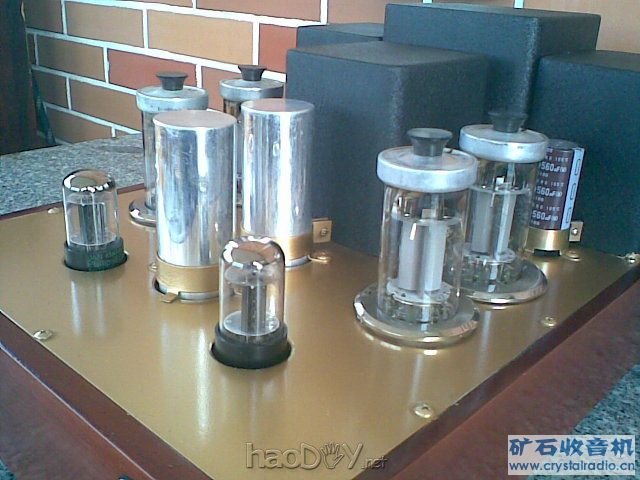

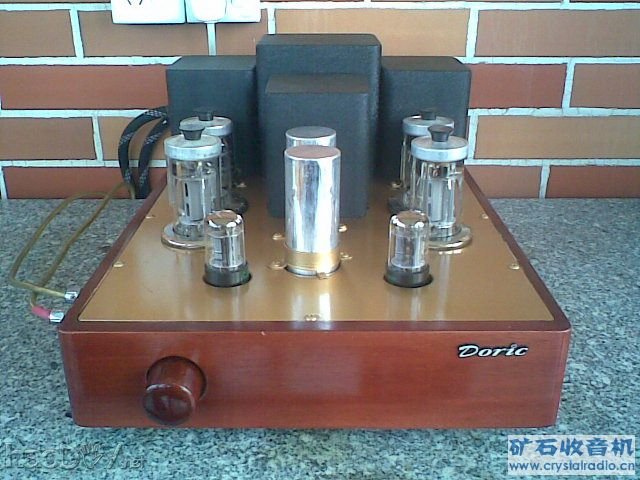

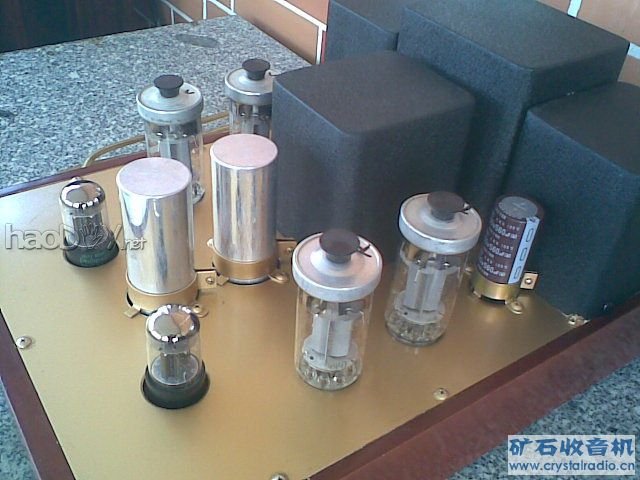

以下是这次装机部份图片.内部电路布局.电路图(此图片是用手机所拍.效果不好请见谅)…..欢迎各位朋友、前辈们多提宝贵意见……共创一个HIFI新天地!!
…多谢!
-

-
-

-
-

-
-
图像004.jpg #p#分页标题#e#(72.36 KB, 下载次数: 58)

-
-

-
-

-
-

-
-

-
-
#p#分页标题#e#
-
-

-
-

-
-

-
-

-
-

-
-
图像098.jpg #p#分页标题#e#(65.24 KB, 下载次数: 67)

-
-

1:我这些搭棚看耒是有些花巧...让你见笑了..
2:关于变压器制作方面.我以往同你想法是一样的...至于(.阻抗怎么计算...)这点我不能正面回答你了.因为所有变压器都是我有位朋友帮我做的(他原是物理教授).我只是提出我所需要的数据(包括:内阻.享数.电压条件.)至于线包要多少圈和怎样绕制我从不过问的.只要合乎我所需要就收货..关于这次绕制我最初也是有怀疑性质的.后上机试验也的确是OK.今晚几位朋友聆听后也觉得不错..这也证明我所怀疑的也是错误的..我还要继续学习这方面的知识了....

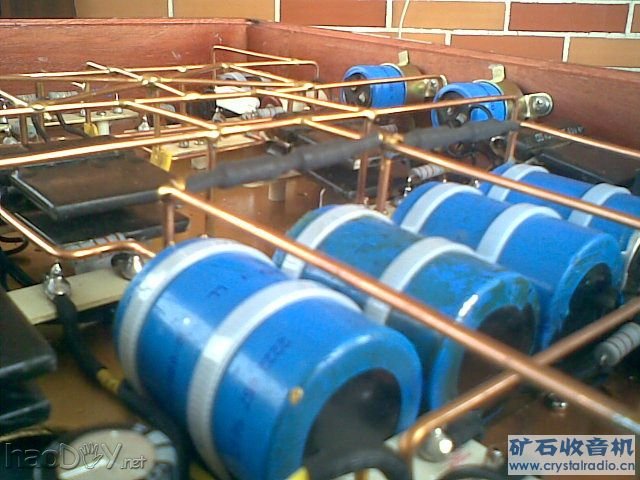

3:这搭棚方式我是经过很多次实践证明的.此棚架高压.低压.灯丝.信号线全是独立形式布局的..如果用普通搭棚方式(或者是乱阵搭棚方式)是有很大区别的..有机会试试便知是否..
4:(希望改善文字表述质量。)你这个问题我有些不明白..请指点 ..(因本人读书小.理论和文化水平有限.请谅解..多谢!
玩转FU-50的实践心得 …….
现我可以将我最初的制作理念和试听几天后的心得在此同大家交流一下 ….
这贴标题是玩转FU-50 …何谓玩转呢?这标题在本人耒讲是绝无夸张的..对于这台胆机可以说是<<一汤十菜 >>的丰盛的晚宴..也可以讲是多功能胆机….在此机不需要更换任何元件下.只要用短线跨接就轻松得到十种以上的功率和音色的调节变化..就以我常用FU-50的工作状态(个人觉得最佳是;65MA/88MA)电流说说玩法吧…以下因玩音响人风格所谓各有不同.就不谈音色细节了. 只说此机的可玩功能吧..不同的功能.是针对风格和器材而定的…..正是玩法多多.可能有一种适合你.你的风格呵…呵… ..
1:原机的独立线包屏压并联单端.(电流88MA.65MA)2种
2:双线包并联共屏压(电流:88MA/65MA)/2种
3:单管双线包并联.(电流:88MA/65MA)/2种
4:单管单线包(传统型.电流:88MA/65MA)/2种
5:在无需要换元件可变电流6级调换玩法
以上只是个人实践所得的结论.是对各种器材和个人风格使用有关.是有一定的不同效果…有兴趣的同学也可自己DIY一台玩玩..就会知道这乐趣所在 …….这也是本人的见解.如有不便之处.敬请原谅…多谢!
