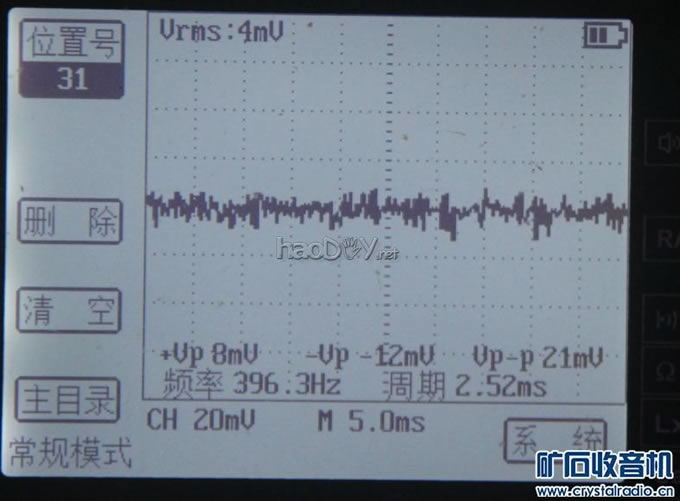

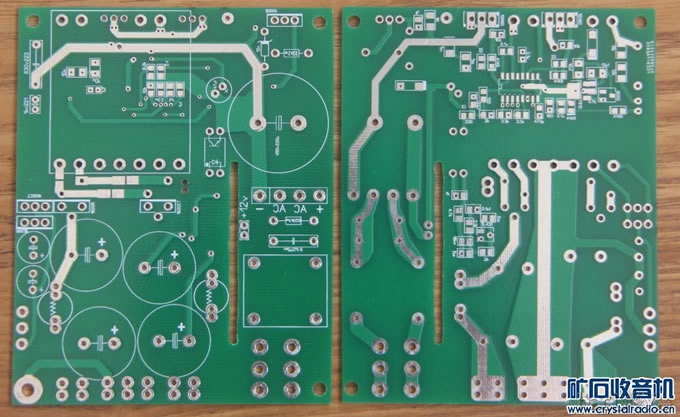

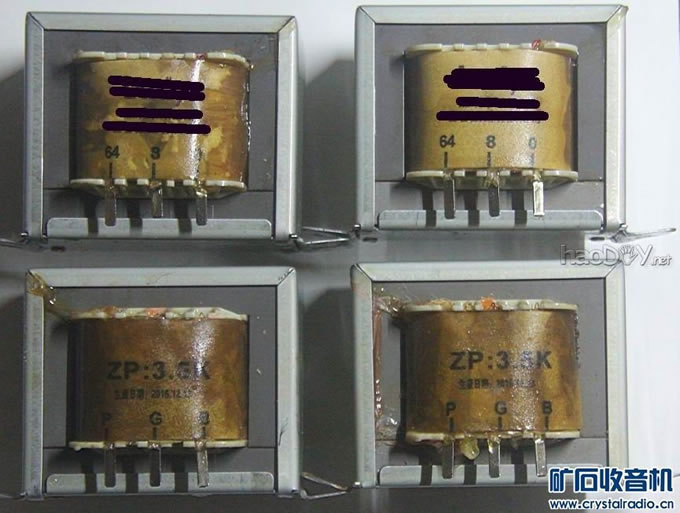

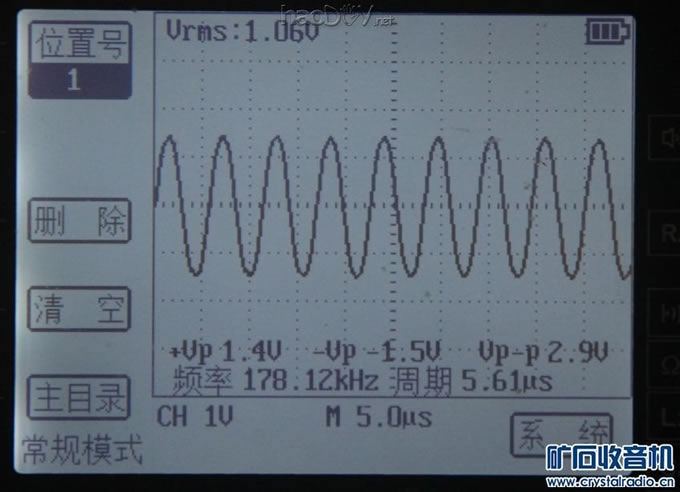

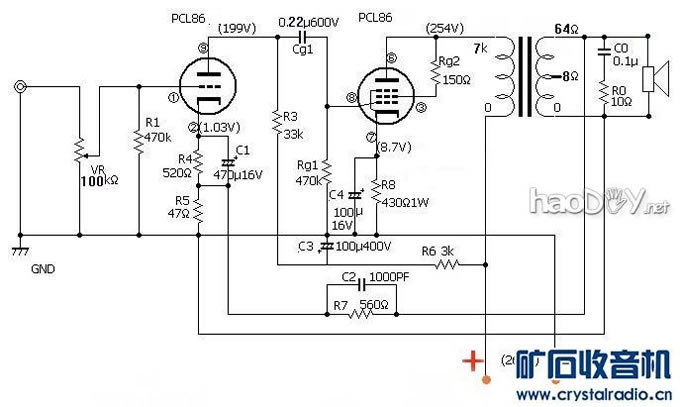

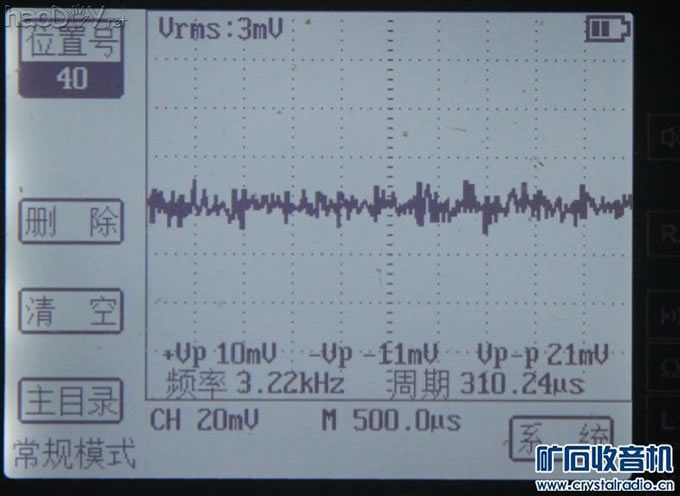

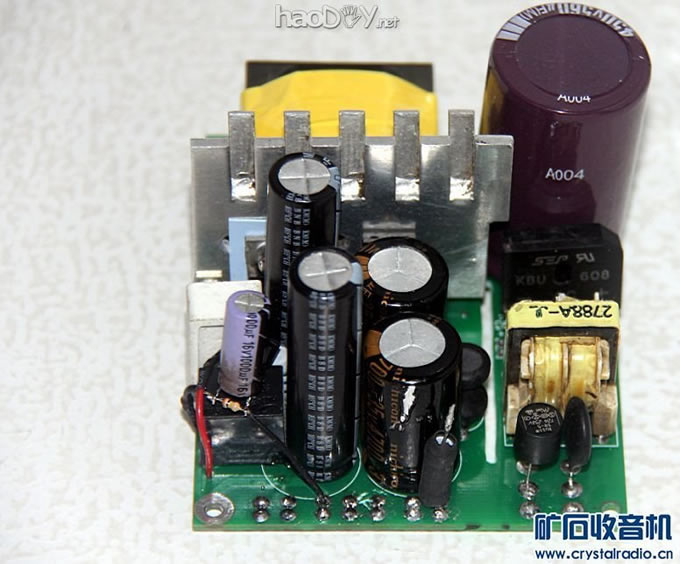

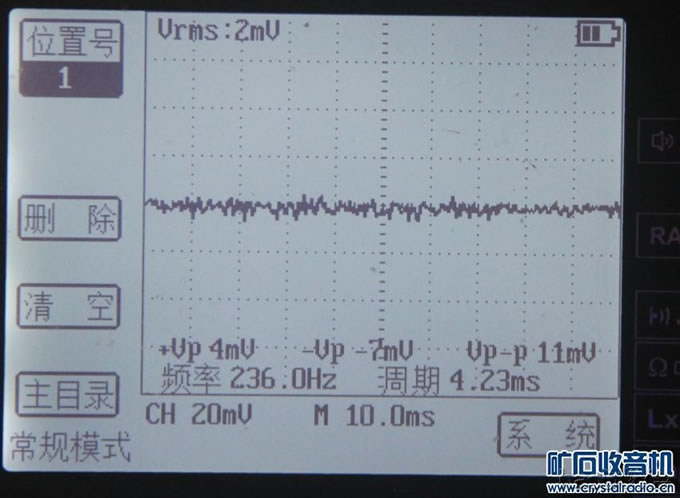

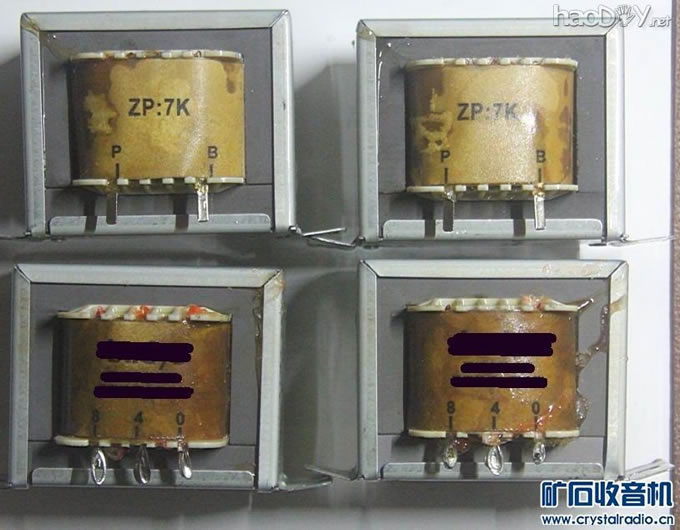

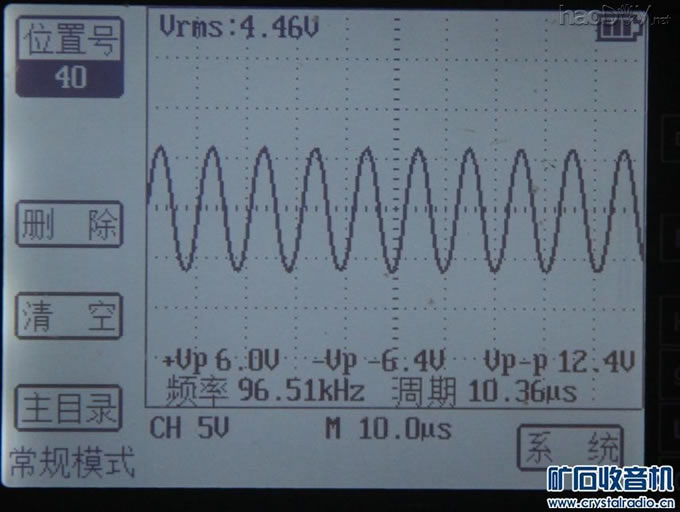

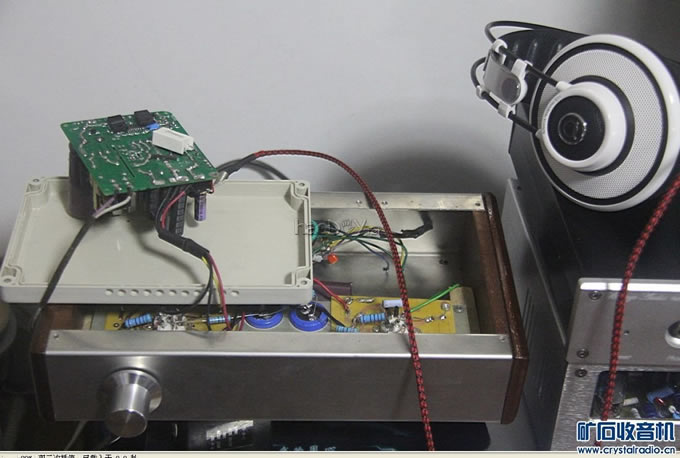

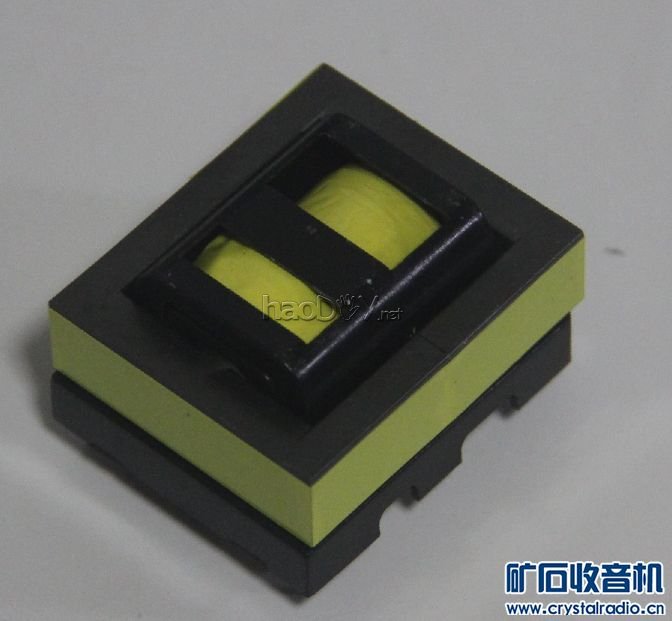

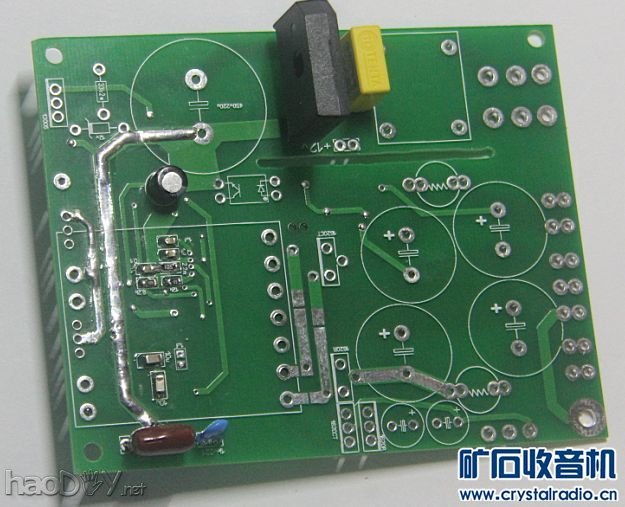

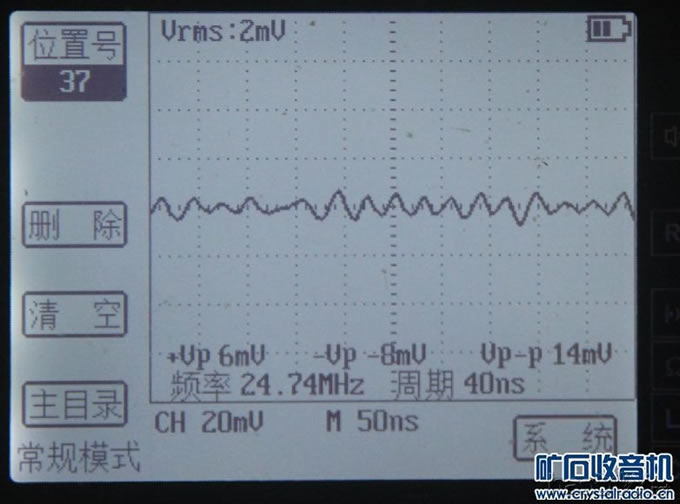

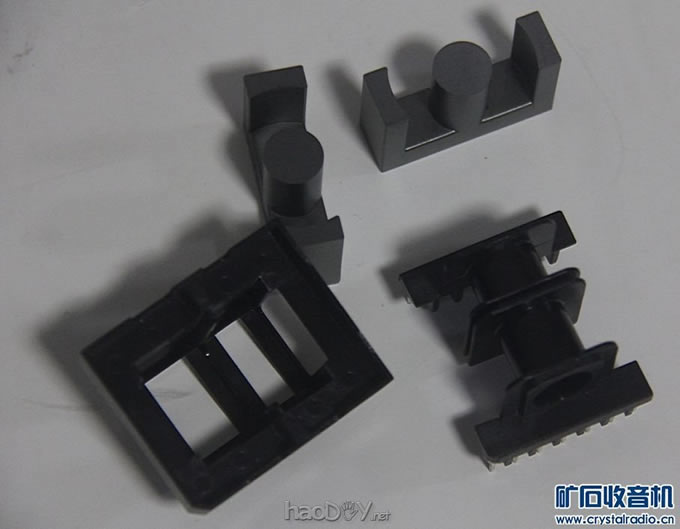

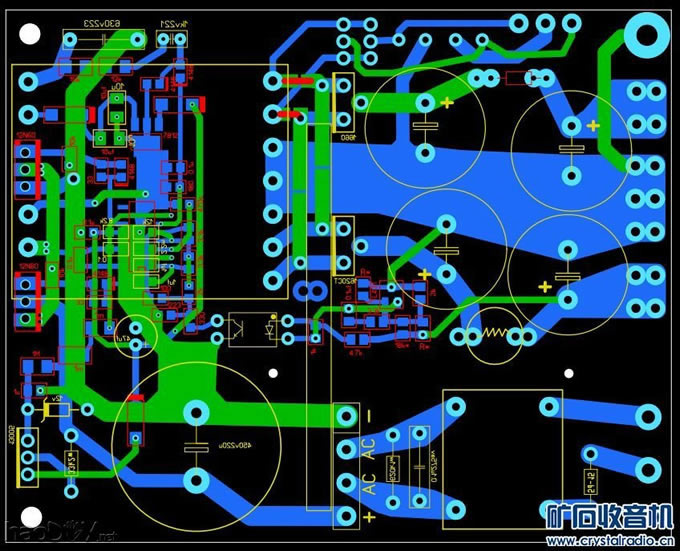

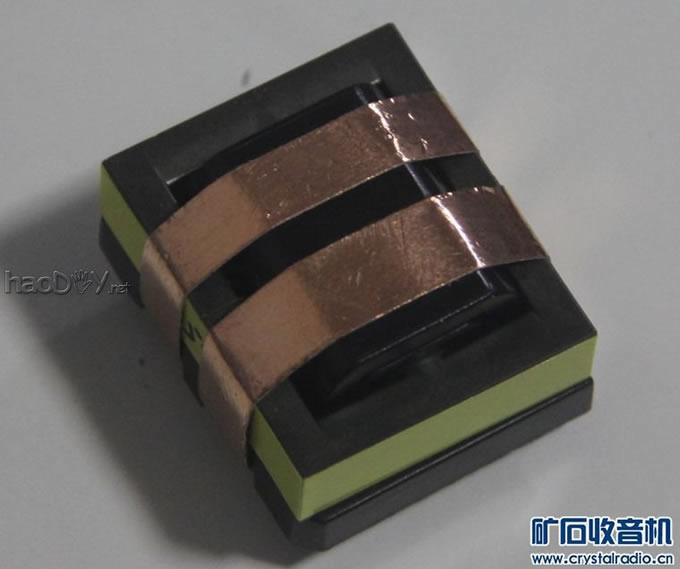

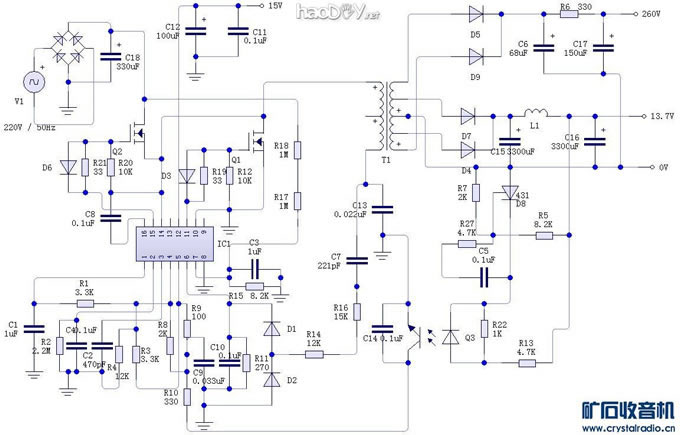

话说去年第一次参加比赛，得到广大坛友、版主和大神们的支持和鼓励，非常非常感谢，今年不发些什么过意不去。虽然仍是开关电源用于功放类，但是换了另一种电源结构。 一、电子管功放部分 这部分没有什么多说，坛内有许多重量级大师，我就不班门弄斧了，仅发一张电路图，按图施工，还要请大师们点拨点拨。 电路采用PCL86管单端输出，比较方便，就二只管，推耳机功率也足够，至于该管的音质，早有前辈定调，自己也没有比较，仅与PCL85管作过粗略比较，PCL85与PCL86管比较，一个声音像雷婷，一个声音像龚玥  。 输出变压器去定制二只86X35的，阻抗7K，0-8-64欧，主要推AKG-701耳机，不听耳机就推小桌面喇叭。   输入电容用过几种大家常用的薄膜电容和油浸电容，最后用了油浸电容。 二、功放供电部分 原来用过上无27厂的5灯变压器，因功率小，用着不称心就叫它下岗。 后来用过494主控的半桥电源，效果倒是可以，就是大了一点，而且还要辅助电源，所以也叫它停工待业。 现在用一款谐振电源，不但体积小（能装在原变压器保护罩内，有利于屏蔽），而且能自起动。 谐振电源的优点，零电压开关，效率相当高，电磁幅射低，瞬间过载能力强，保护功能全等，是目前主流的开关电源。 1、电源电路图 图中缺自起动和高压延时电路，  2、电源PCB板  这块板原来用于正负电压功放上，现在改为灯丝和高压双输出，所以板上要跳线。 PCB板 为了省打板费，只能是10X10的板。电源实际大小是10X8，还有10X2也不浪费，就做了二种电位器接口板和金封、塑封单转双的转接板。  3、自绕的变压器    4、装配试机    5、测纹波 电源工作频率 空载频率  带载频率  电源工作电压纹波，比较小。  胆机无输入，音量开最大时的输出波也不大。 左声道  右声道  电源输出纹波时间放大波。  三、体会。 1、感觉比用494半桥的好，体积小，纹波也比较好控制。 2、变压器制作难度比较高，不容易绕好。 3、如要用于6.3V灯丝电压的胆机在同一变压器上完成高低压输出估计有难度。 4、功放没有一点噪声，音质是有过之而无不及（与我的小工变相比），是一次比较成功的尝试。 帖子到此为止，不明之处共同探讨。 (责任编辑：admin) |
