桥架机壳做出来很多天了，陆续抽时间才组装一点，这几天抽时间继续折腾

回答下面几位烧友：

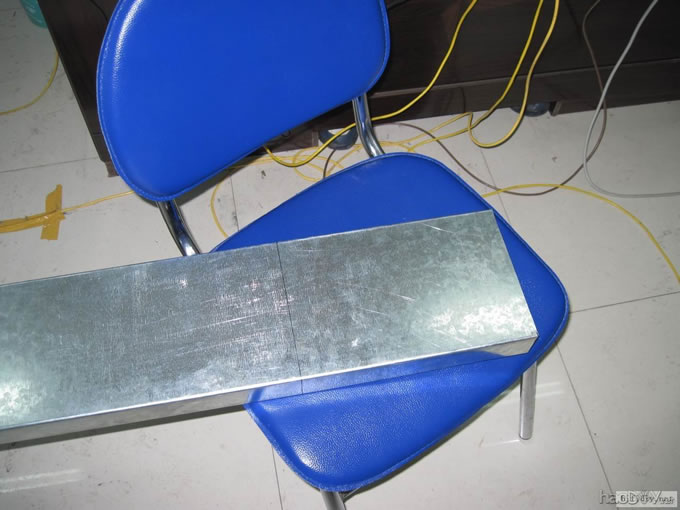

  桥架尺寸：宽200 高50 截取300长

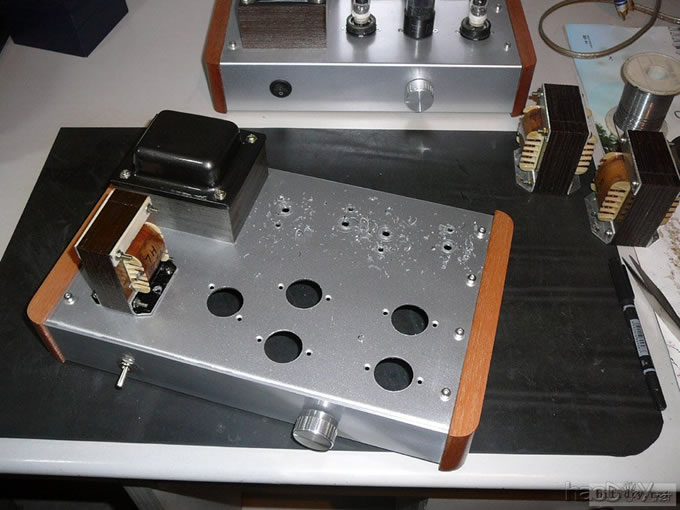

  面板先利用开工/电位器固定，然后在缝隙间点一些像502胶差不多的修补胶
  灯丝线用的是小日本的特氟龙外皮的镀银单芯线，线芯0.8粗，做好型很老实的趴在底板上
  输出牛这样摆位以前装机就这样，没有感觉有感应噪音
  电路图和输出牛电源牛的数据等机器调整完后一并整理献上。

桥架版的6SQ7推6V6(6p6p)单端胆机

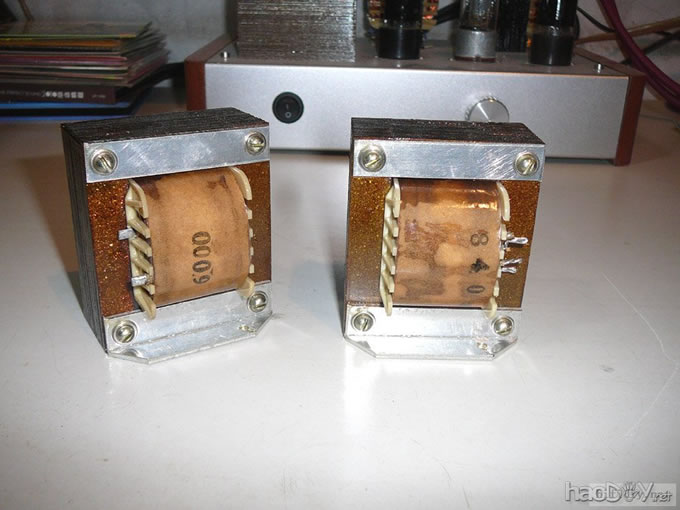

用大22金沙片绕的6K输出牛

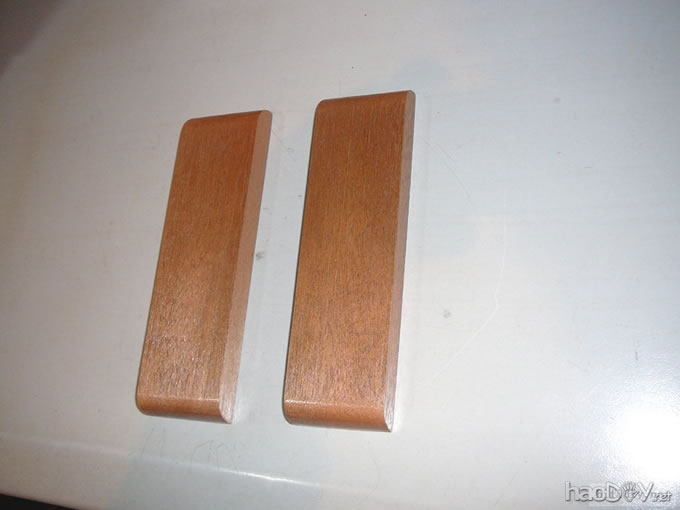

纯手工自制的木侧板

桥架版的6SQ7推6V6(6p6p)单端胆机

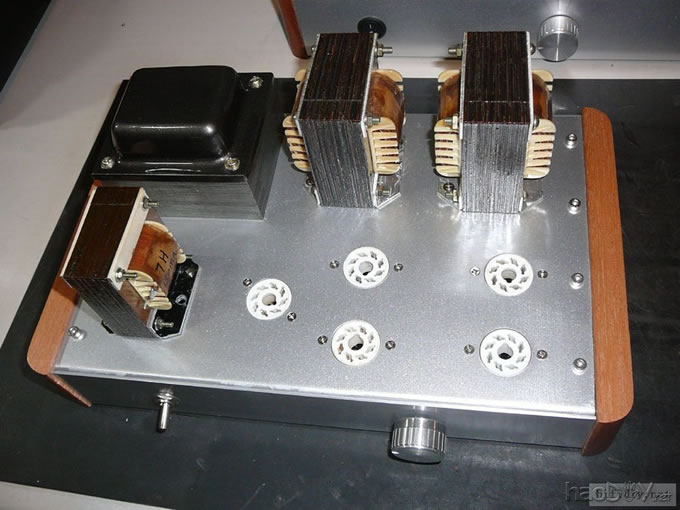

上牛和管座

桥架版的6SQ7推6V6(6p6p)单端胆机

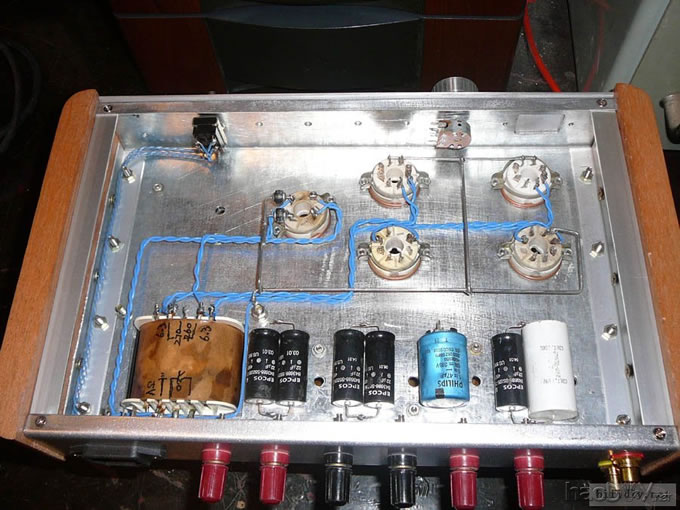

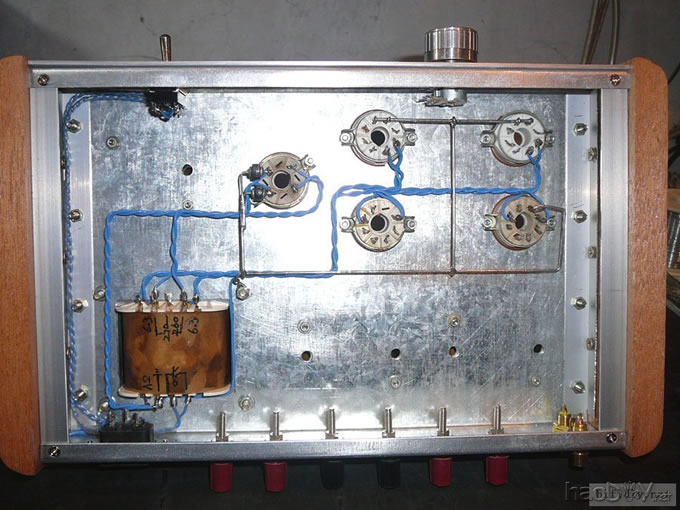

打好地线，接灯丝线，电源线

桥架版的6SQ7推6V6(6p6p)单端胆机

今天抽空把电容用703硅胶粘到底板上，等胶干透了接线

桥架版的6SQ7推6V6(6p6p)单端胆机

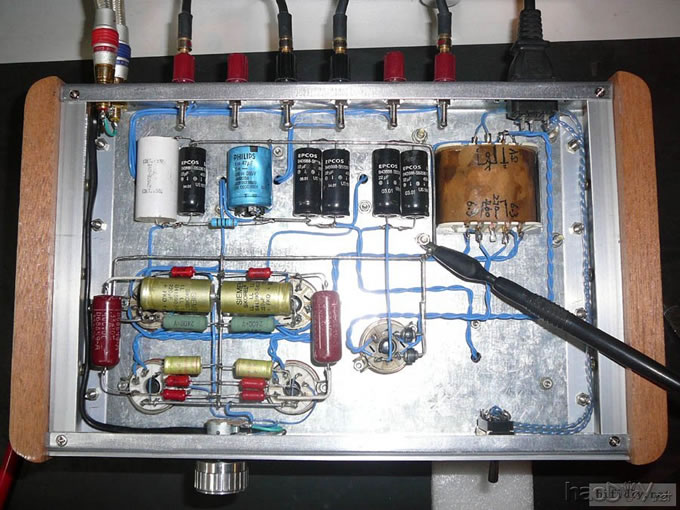

连续几天没有时间，今天才抽时间焊接了这些

桥架版的6SQ7推6V6(6p6p)单端胆机

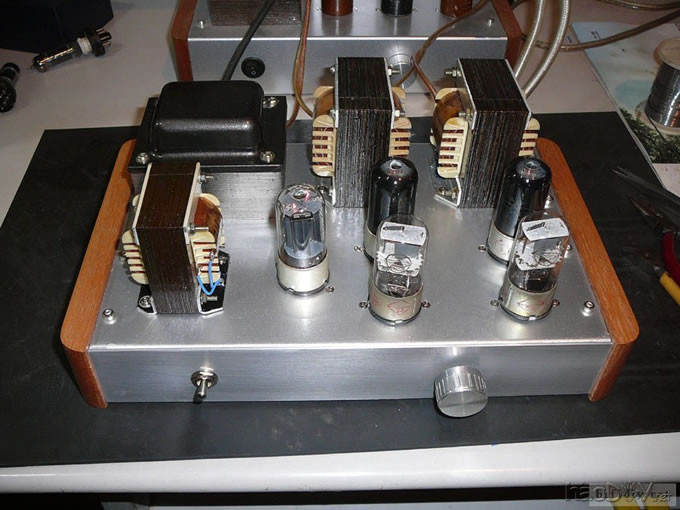

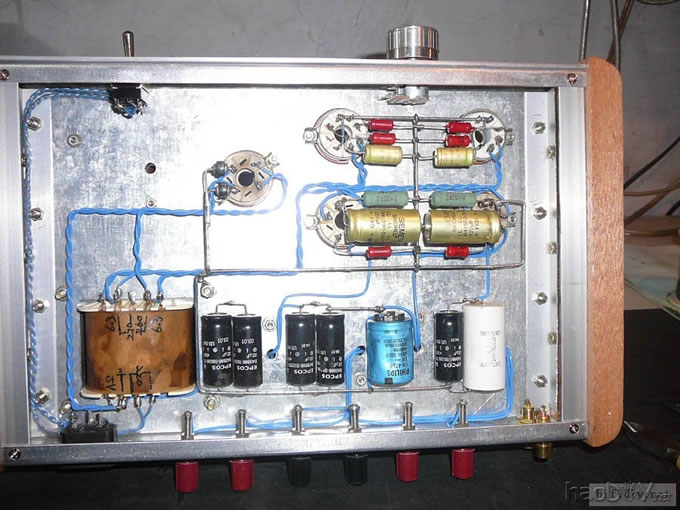

今天终于抽出时间把元件全部焊接完毕，通电顺利开声，接下来是调校，煲机，等机器煲的差不多了，把全套牛数据和各个电路工作点电压等一并帖出来与大家共同分享

桥架版的6SQ7推6V6(6p6p)单端胆机

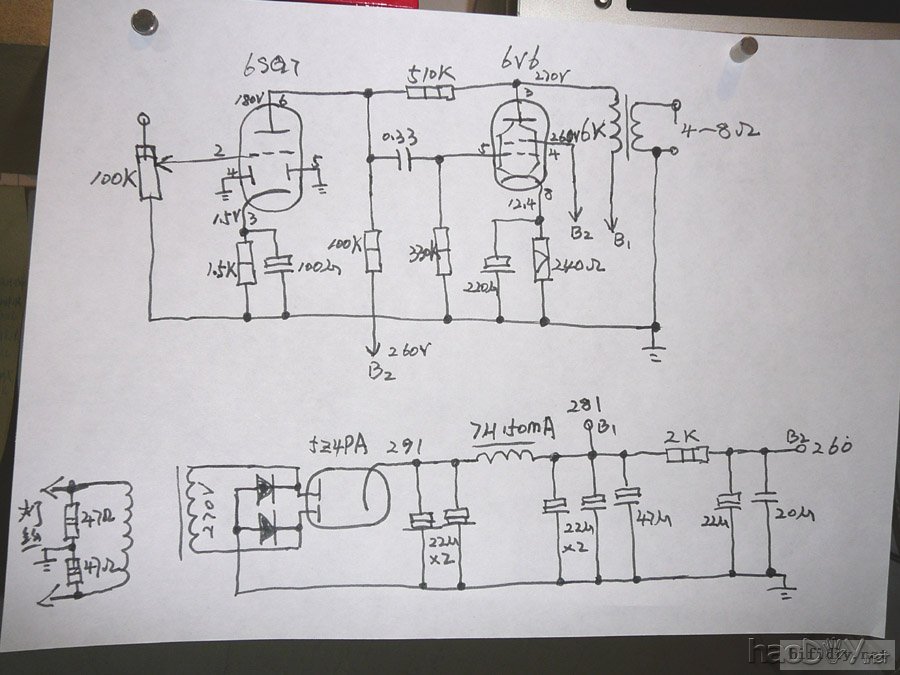

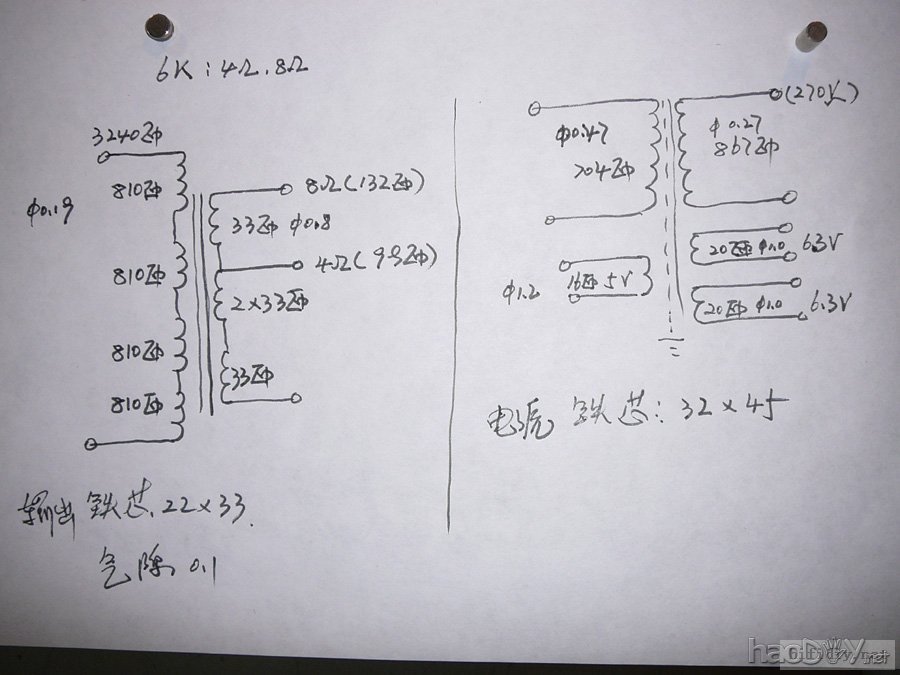

机器先调到基本状态，上电路图与电源牛/输出牛数据

这次输出牛阻抗是6K的，查6V6特性曲线最佳是6K，试试效果有改观
