300B电子管油浸输出牛变压器的制作

时间:2013-02-28 19:39来源:www.tubebbs.com 作者:下岗老农 点击: 次
调整大小 MU300B 006.jpg (170.72 KB) 调整大小 MU300B 007.jpg (180.29 KB) 初听声响还是有些蒙，但煲得一两个小时之后，声响末尾通透起来，声场定位也可能，高音比不浸油之前少了些毛刺，低频量感也足够，总的来
用这种仿英国牛罩封装


焊脚钉

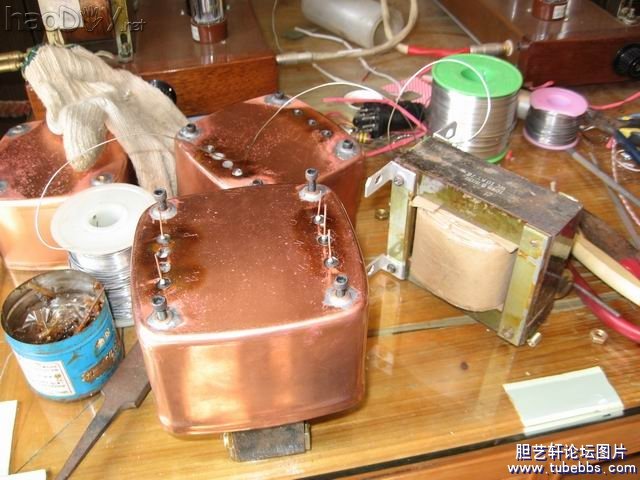

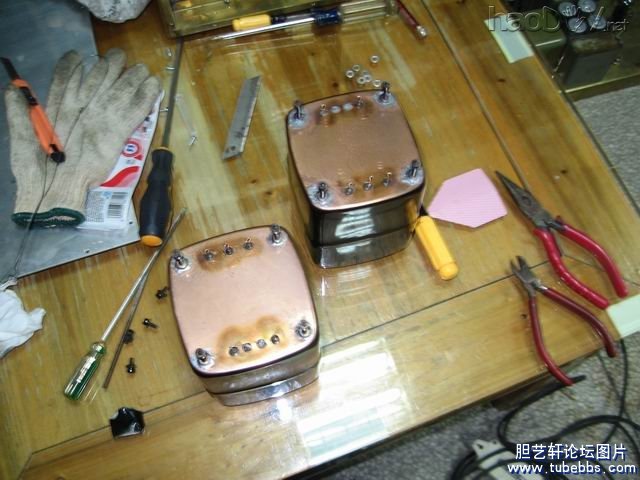

先把用来封装的油牛罩用焊锡焊好原配的高低各四个铜脚钉


调整大小 照片EL34 039.jpg (134.86 KB)



调整大小 照片EL34 039.jpg


绝缘引出脚

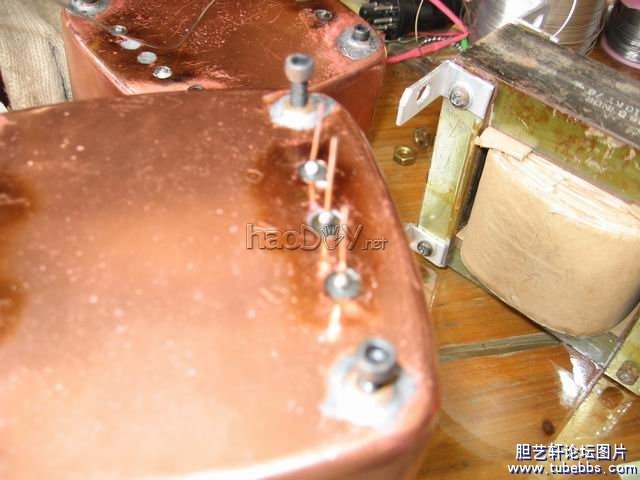

因为原配的引出脚不太好绝缘固定封装，只好找些油浸电容拆掉两头瓷封作为油牛的绝缘引出脚，这些油电容当然是漏电的了；假设没有，就义几个好的也可能的，一个油浸输出牛普通就5个接线脚，拆5个油电容就可能了。

调整大小 照片EL34 042.jpg (128.49 KB)



调整大小 照片EL34 042.jpg




焊绝缘引出脚

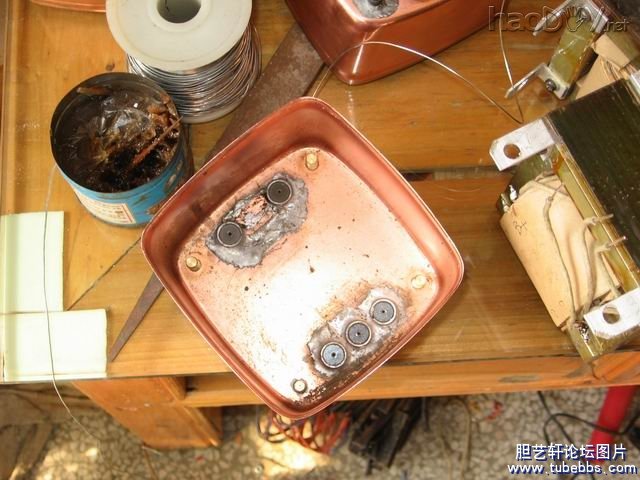

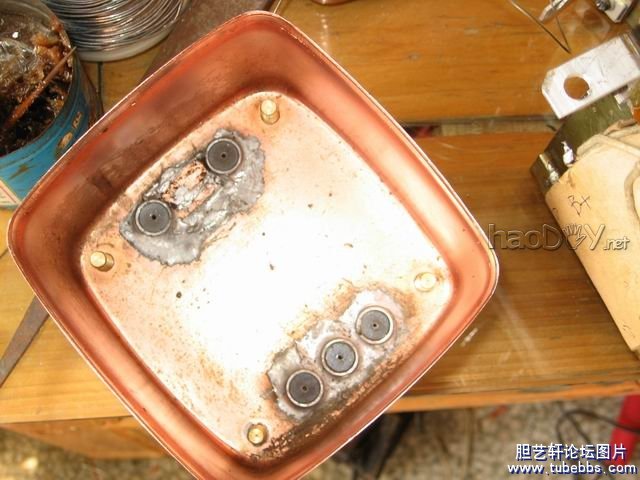

把这些瓷封用大功率铬铁焊到油牛罩上预留的输出孔上，因为封装好的油牛里面的油的压力是向外的，所以瓷封要从里面焊接，这样外观也比较难看些。



调整大小 复件 照片EL34 044.jpg (171.91 KB)



#p#分页标题#e#调整大小 复件 照片EL34 044.jpg



调整大小 复件 照片EL34 045.jpg (180.8 KB)



调整大小 复件 照片EL34 045.jpg




焊输出牛引出脚

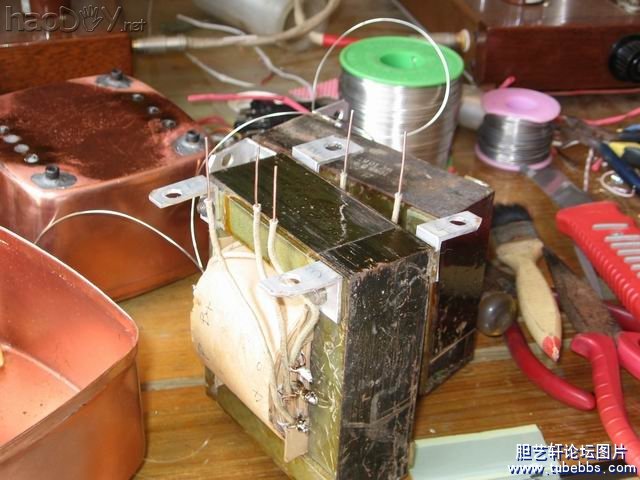

把要灌封的输出牛的引出脚加长，装置上固定架，输出牛是不浸过漆的，用的是WE1048铁芯、由本地一烧友用英国铜线绕制的。http://www.diybuy.net/thread-57587-1-2.html



调整大小 照片EL34 043.jpg (168.82 KB)



调整大小 照片EL34 043.jpg




封牛罩

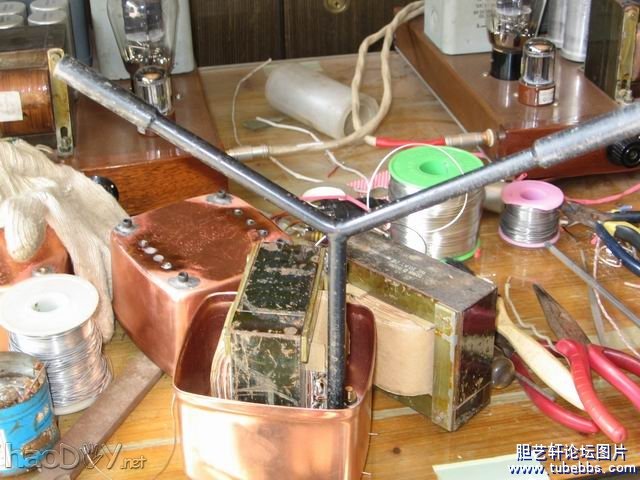

把加长引出脚的输出牛装置上油牛罩上，把引出脚穿过事前焊好的瓷封上，而后用焊锡焊好引脚
。


调整大小 照片EL34 047.jpg (147.88 KB)



调整大小 照片EL34 047.jpg



调整大小 复件 照片EL34 049.jpg (183.62 KB)



调整大小 复件 照片EL34 049.jpg




固定牛罩

焊好引出脚后，再把输出牛用套筒固定在油牛罩的下半部，有个效果值得留意，原配的固定脚因为内外都开有螺丝，一使劲扭紧就断，这次封装就不小心扭断了两个；到这步基本上实现一半任务了。
#p#分页标题#e#


调整大小 照片EL34 046.jpg (190.74 KB)



调整大小 照片EL34 046.jpg




下面的任务就简略多了，，接着装置焊接好上半部油牛罩，而后把输出牛脚剪划一弯成小钩好焊接。


调整大小 MU300B 001.jpg (161.89 KB)



调整大小 MU300B 001.jpg



调整大小 MU300B 004.jpg (136.42 KB)



调整大小 MU300B 004.jpg




灌油

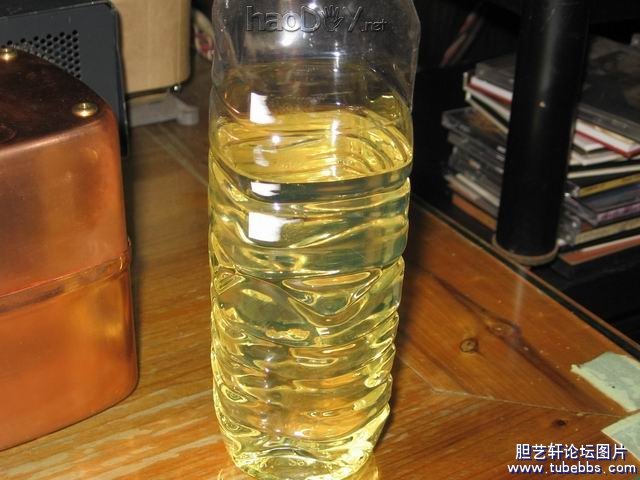

我选的油是到本地电业部门买的低压变压器油


调整大小 照片300 205.jpg (155.8 KB)



调整大小 照片300 205.jpg



玩这货色太可能释怀，你想想咱们生存的周围那一样货色是对人很肥壮的，空调紧缩机里的油，电冰柜里紧缩机油以及制冷剂都是对人体有害的，大家不一样天天在用；就说咱们天天吃的饭，吃多了一样会涨死人；只需咱们作好防护措施，我想应该是没有什么效果的

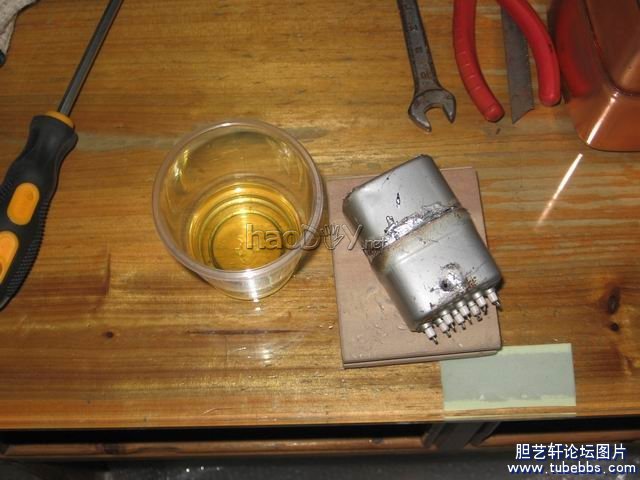

这是拆自英国油浸牛里的油。
#p#分页标题#e#


调整大小 照片300 204.jpg (146.92 KB)



调整大小 照片300 204.jpg

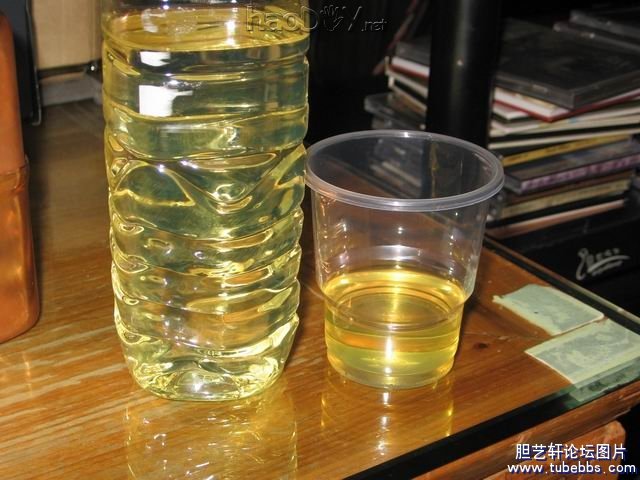

中英对照，两种油色彩基本相反，稀薄密也一样，至于它们的区别就没有钻研过。


调整大小 照片300 206.jpg (171.45 KB)



调整大小 照片300 206.jpg

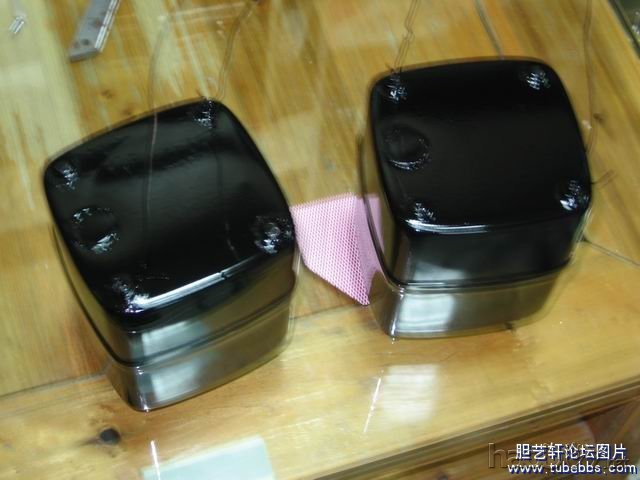

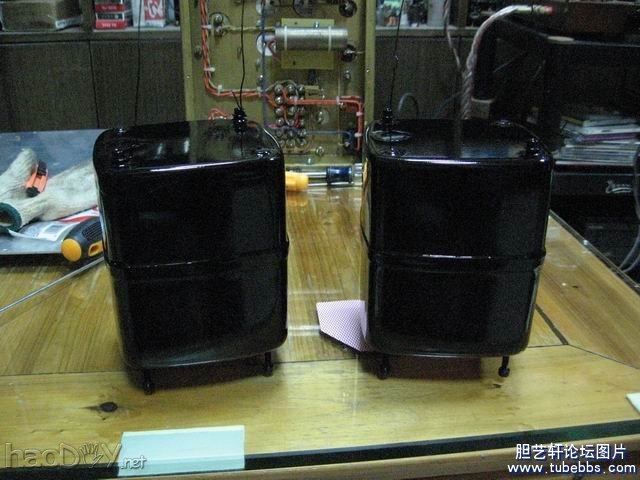

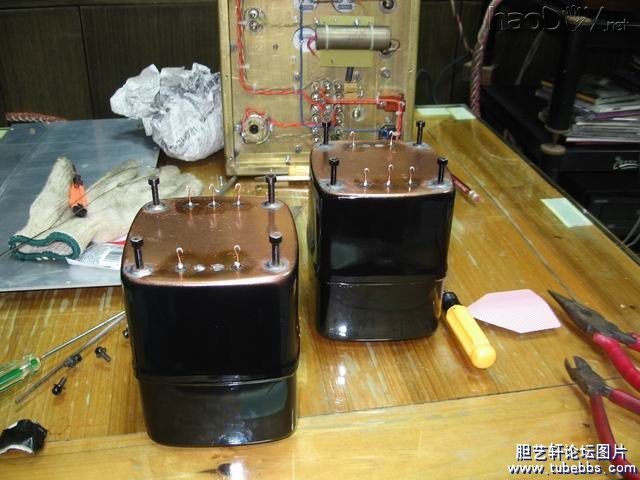

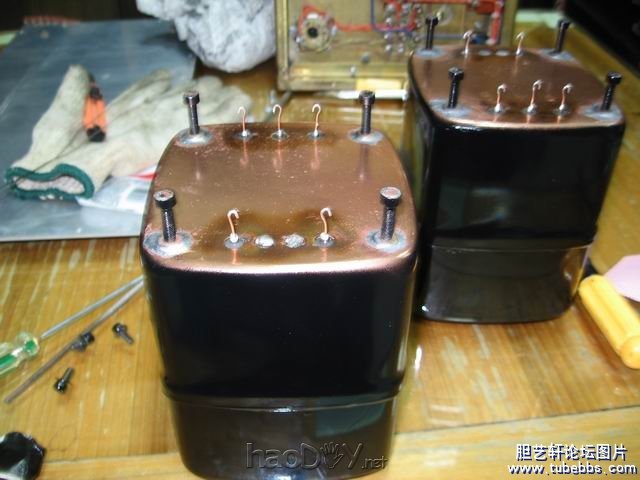

灌油后封好灌油口，稍为打磨一下外壳后喷上黑漆就成了名符其实的油牛，不过我的是钩脚油浸牛。


调整大小 MU300B 013.jpg (162.32 KB)



调整大小 MU300B 013.jpg



调整大小 MU300B 015.jpg (124.8 KB)



调整大小 MU300B 015.jpg



调整大小 MU300B 003.jpg (159.1 KB)



调整大小 MU300B 003.jpg



静放一个晚上后反省没有漏油现象就可能上机试听了。
#p#分页标题#e#


调整大小 MU300B 006.jpg (170.72 KB)



调整大小 MU300B 006.jpg



调整大小 MU300B 007.jpg (180.29 KB)



调整大小 MU300B 007.jpg

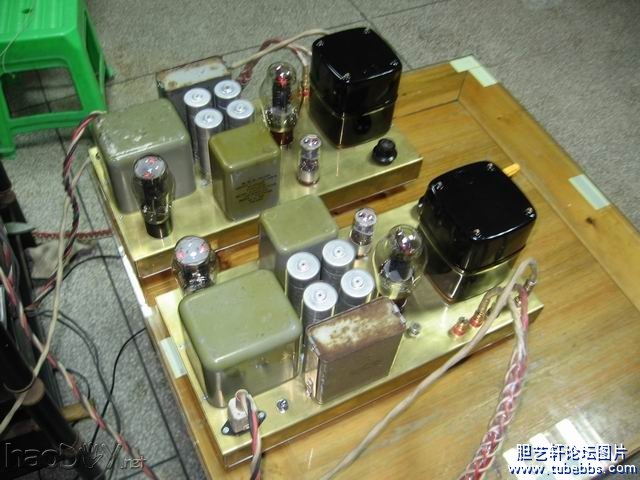

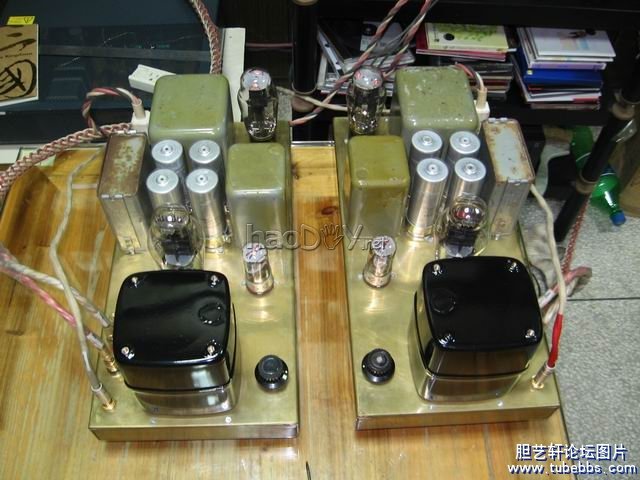

初听声响还是有些蒙，但煲得一两个小时之后，声响末尾通透起来，声场定位也可能，高音比不浸油之前少了些毛刺，低频量感也足够，总的来讲非常满意.


调整大小 MU300B 010.jpg (168.46 KB)



调整大小 MU300B 010.jpg
