再玩一把EF37A+300B电子管单端胆机(2)

时间:2013-02-11 21:45来源:未知 作者:ecc32 点击:
因为此次制作目的是只取其韵味,不考虑全面,所以,也就遵循这个原则选取了油浸电容、AB电阻、纸筒电解、西电线等元件,而放大器的核心元件是我经过多次比较选择了C兄的变压器。对于C兄的变压器在DIY群里早有定评,




  因为此次制作目的是"只取其韵味,不考虑全面",所以,也就遵循这个原则选取了油浸电容、AB电阻、纸筒电解、西电线等元件,而放大器的核心元件是我经过多次比较选择了C兄的变压器。对于C兄的变压器在DIY群里早有定评,这是一款讲究测试数据指标、Hi-Fi味足、全频比较平衡、不带过多"味精"的产品,我看中的也就是这一点。我做机器的观点是"先把声音做正、再把声音做好"。在全频平衡的前提下,再通过线路及元件调教出自己想要的声音。C兄是个性情中人,热心快肠。在变压器绕制前,他多次不厌其烦地与我讨论、确定方案,电源变压器在运输途中被摔坏后,他二话没说就免费重绕了一个再寄了过来。再次感谢C兄!

  4.焊机


  4.1 地线排布及接地
  地线排布及接地对机器的噪声水平影响很大,在焊机前必须认真做好规划。本机采用星型与母线结合的接地方法。电压放大及推动级、功率放大级、电源、各级退耦电容分别在本级接成一点或利用一短段母线接线后再汇总在功率放大级处接机壳。





再玩一把EF37A+300B电子管单端胆机

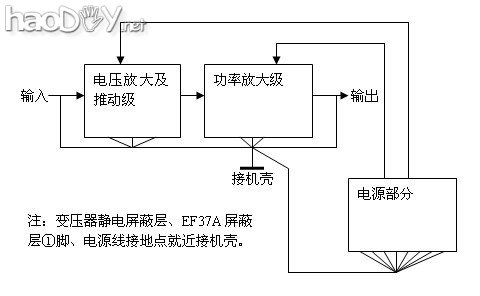

图5.300B单端放大器接地示意图


  4.2 焊机
  机器采用搭棚焊,见下列各图。

再玩一把EF37A+300B电子管单端胆机

图6.装机过程1



再玩一把EF37A+300B电子管单端胆机

图7.装机过程2

]

再玩一把EF37A+300B电子管单端胆机

图8.内视图



再玩一把EF37A+300B电子管单端胆机   再玩一把EF37A+300B电子管单端胆机



再玩一把EF37A+300B电子管单端胆机    再玩一把EF37A+300B电子管单端胆机



再玩一把EF37A+300B电子管单端胆机

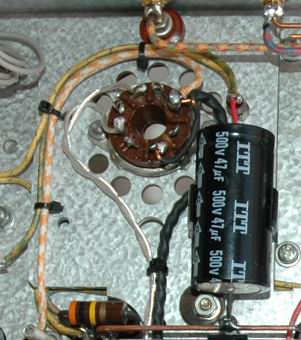

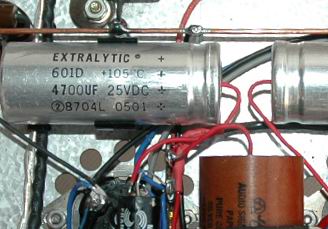

图9.局部内部视图




5.调试与测试

  5.1 使用仪器
  SAMPOFG1617函数信号发生器       HITACHIV-222示波器  GWGVT-427毫伏计
    NationalVP7704A失真仪          假负载:10/50W电阻




再玩一把EF37A+300B电子管单端胆机

图1.测试时的仪器

    5.2 频响测试----分为3种工作状态测试

  放大器输出功率1W时   这是松并希活的EF37A+300B机器的测试条件,先设放大器输出功率1W,对于10欧姆负载,按照P=U2/R,可以得出放大器输出端电压=3.3V,此时为0dB。

频率(Hz)

20

30

40

80

100

200

300

400

1k

输出电压(V)

2.8

3.2

3.3

3.3

3.3

3.3

3.3

3.3

3.3

频率响应(dB)

-1.4

-0.3

0

0

0

0

0

0

0
