又开始玩全频了,总希望有一个比较有特色的小胆机来推。
4P1S单端的音色使人印象深刻,只是功率还嫌小了一点,这次用4P1S做推挽试试。

|
OUT TR.jpg (101.23 KB)

4n1n用苏联60年代的,另外已经弄到几只3A5了,准备全直热,呵呵。

前级、推动管打算改为这个:直热3A5,这样就是全直热了。。。

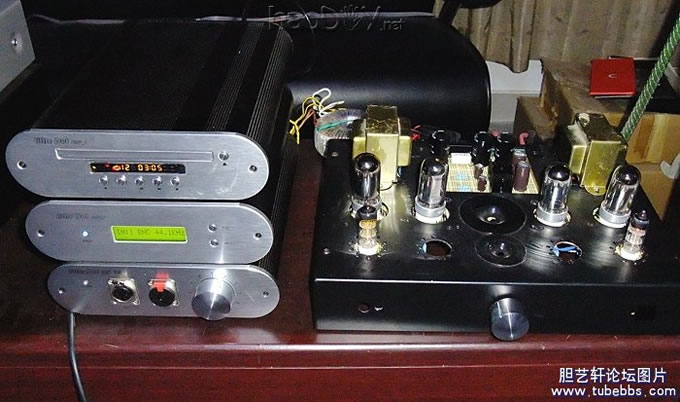

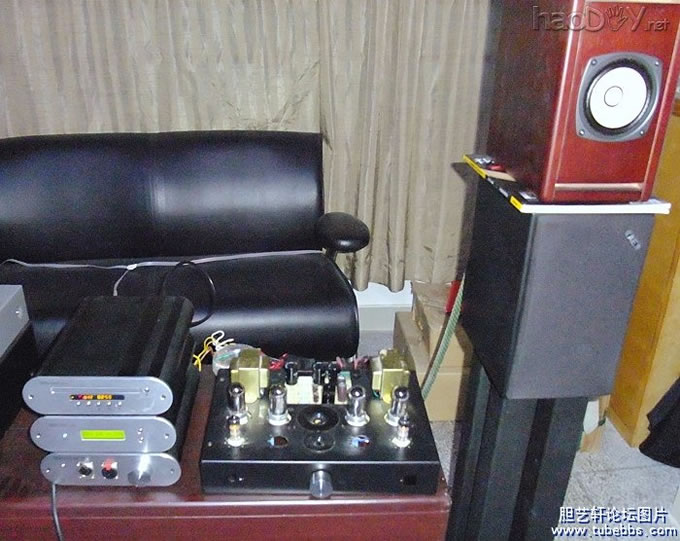

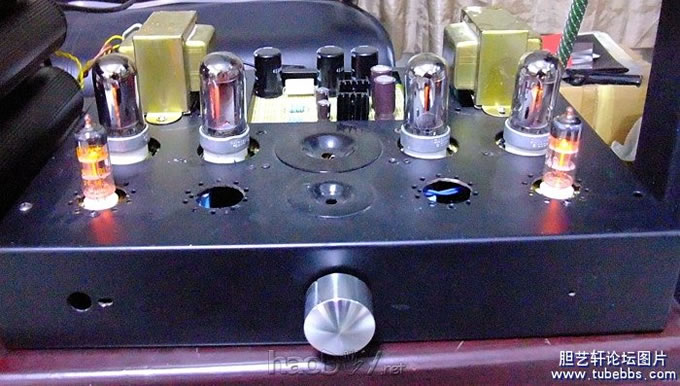

收到厂家按我设计制作输出牛,倒相电路采用了QUAD II 的变形电路,4P1S推挽开声了。

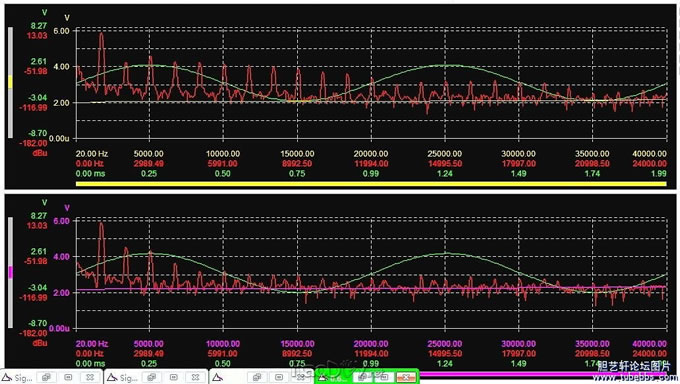

无论是实际试听还是用dScope Series III digital audio analyzer音频分析仪测试,效果都是比较令人满意的。
