211牛推845电子管胆机终于动工了。

时间:2013-01-26 12:25来源:www.tubebbs.com 作者:jacge 点击:
小弟在几年前就已经视 845 为方针而格斗。。这几年内不绝的用一些小功率胆做练手,从6P3到KT88,又从 2A3 到805。一起走来简直学到了不少常识。。本年下定刻意要造两台台845 单端 呆板(跟老岳父各一台)。岳父那台上个礼拜已经动工了,我的这台211牛推845也

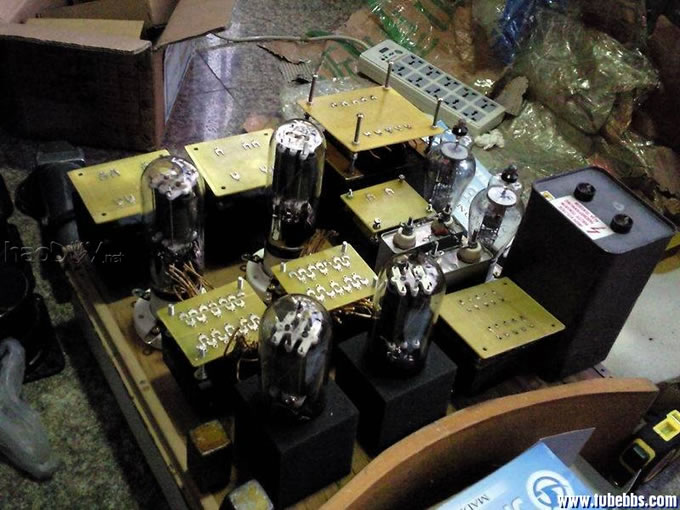

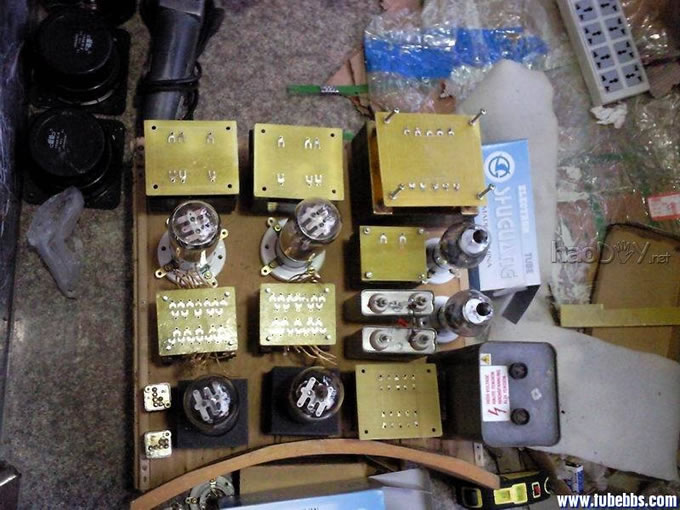

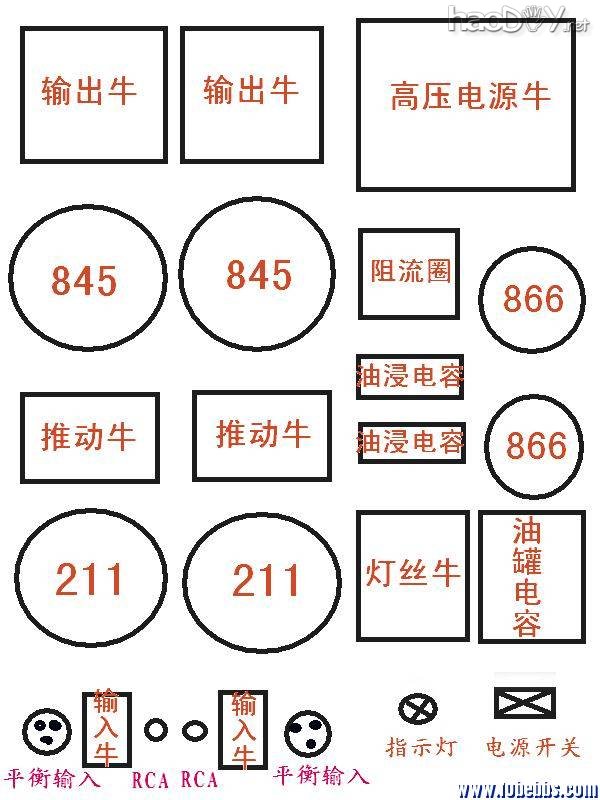

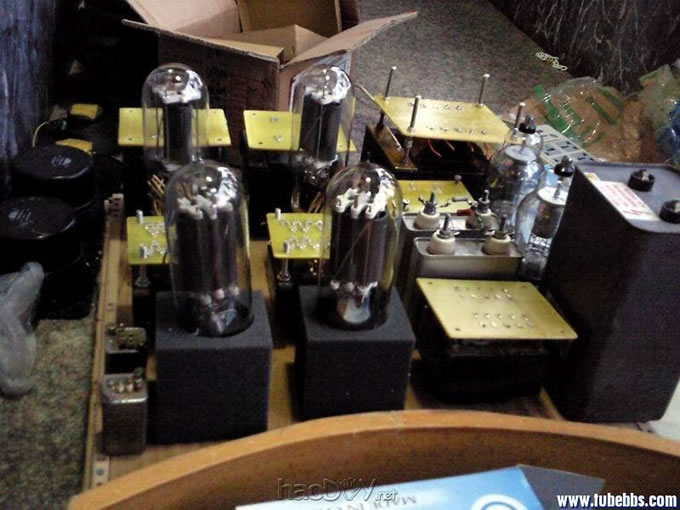

小弟在几年前就已经视845为方针而格斗。。这几年内不绝的用一些小功率胆做练手,从6P3到KT88,又从2A3到805。一起走来简直学到了不少常识。。本年下定刻意要造两台台845单端呆板(跟老岳父各一台)。岳父那台上个礼拜已经动工了,我的这台211牛推845也终于下手了。。。先上个机关图给各人看看。。机箱还没做,要放下这么多对象预计要48厘米X50厘米的箱子才气放得下。。
211牛推845电子管胆机终于动工了。
211牛推845电子管胆机终于动工了。
211牛推845电子管胆机终于动工了。
211牛推845电子管胆机终于动工了。
211牛推845电子管胆机终于动工了。

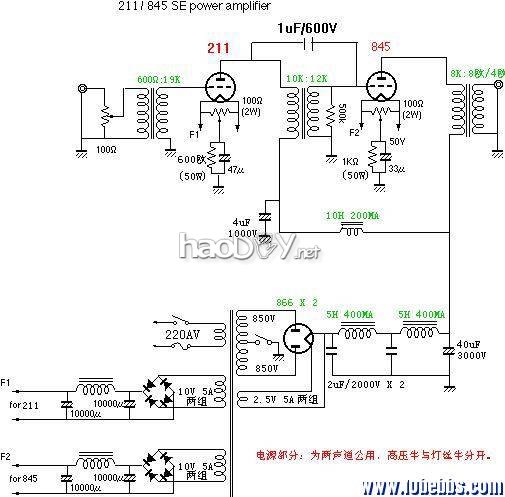

胆版与色版都来了,好啊。。看看这个线路图怎样(和原图纷歧样,按照我的原料轻微窜改了一下)?!!

211牛推845电子管胆机终于动工了。


CLC整流线路假如怕866破坏,可以将线路做如下修改啊。。。20欧-60欧应该没题目吧?!
