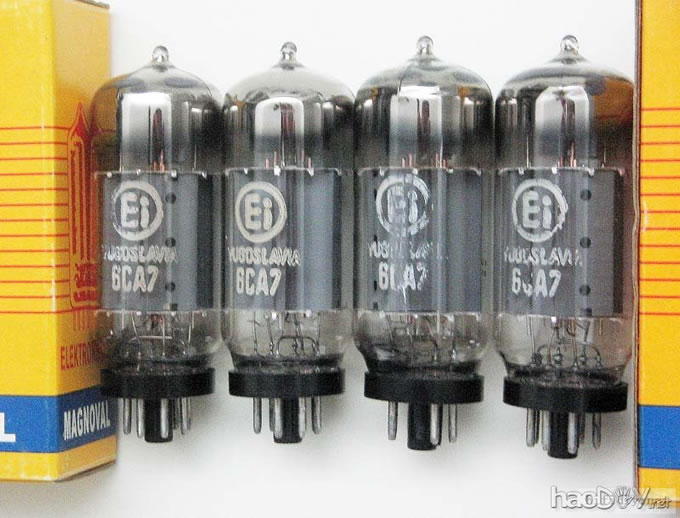

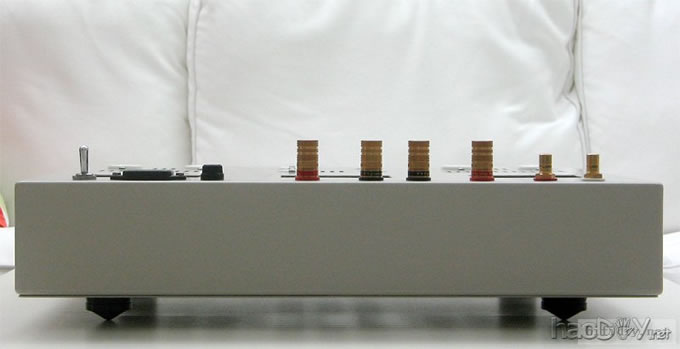

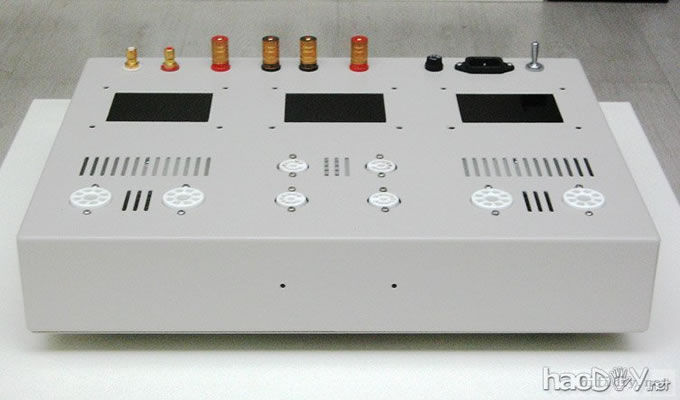

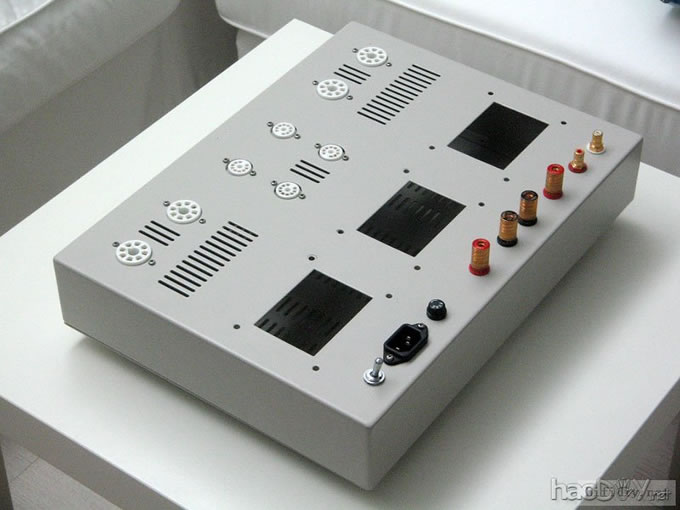

我的TAD-TSM-300买来至今已有5-6年了，期间先后用2A3，300B，845，813，EL34等管的单端，推挽都有推过，声音也是各有千秋，但论到全面性，还是EL34PP占优，音色与力道都能很好的兼顾，这也是这次再次制作6CA7的初衷。机箱和外围零件都已到位，变压器委托本地有“汕头牛王”美誉的黄伟明先生制作。输出变压器和扼流圈采用双C，电源变压器为EI型，这几天应该就可以完工，先上几张图吧！ 功率管采用不很昂贵但很好声的EI 6CA7  机箱，接插件用CMC，脚钉为纯铝车制，管座用的是普通的镀金陶瓷管座。

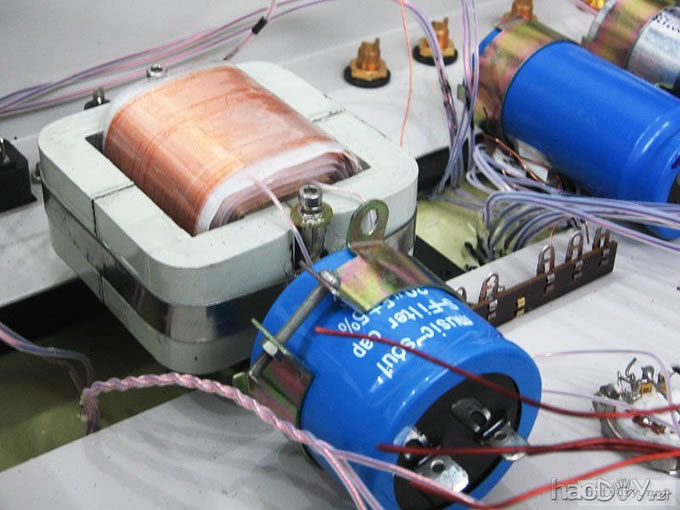

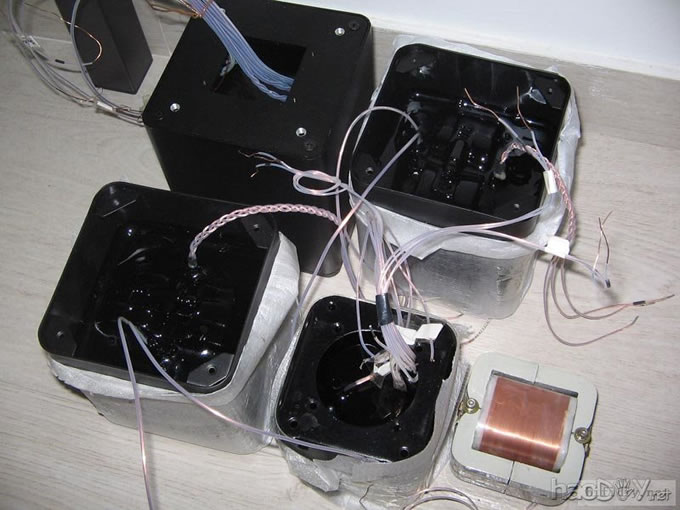

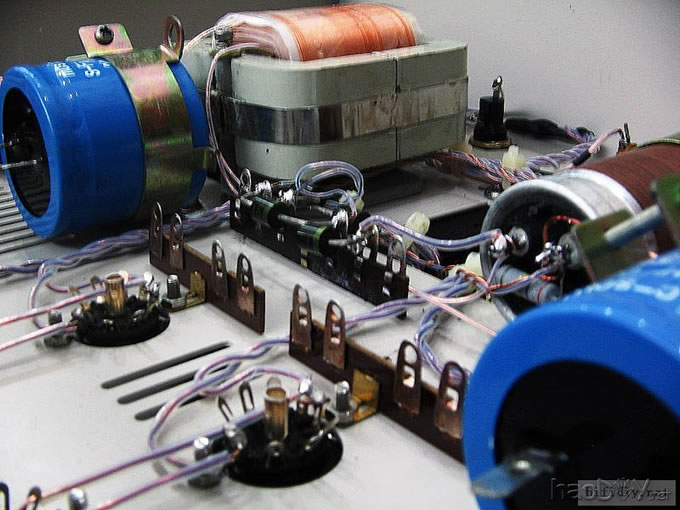

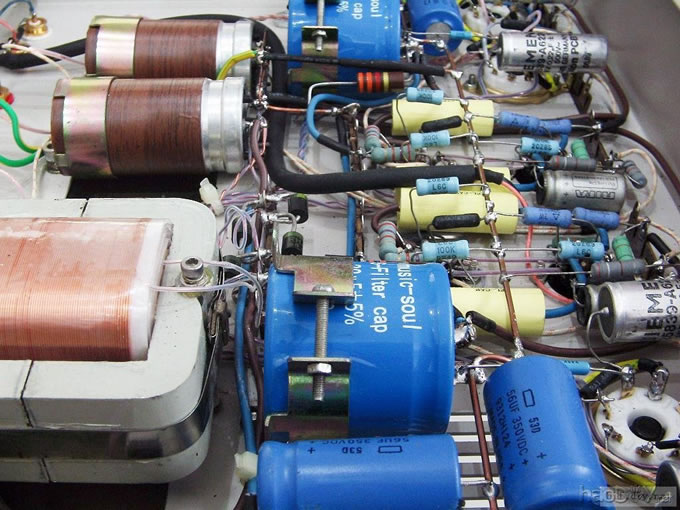

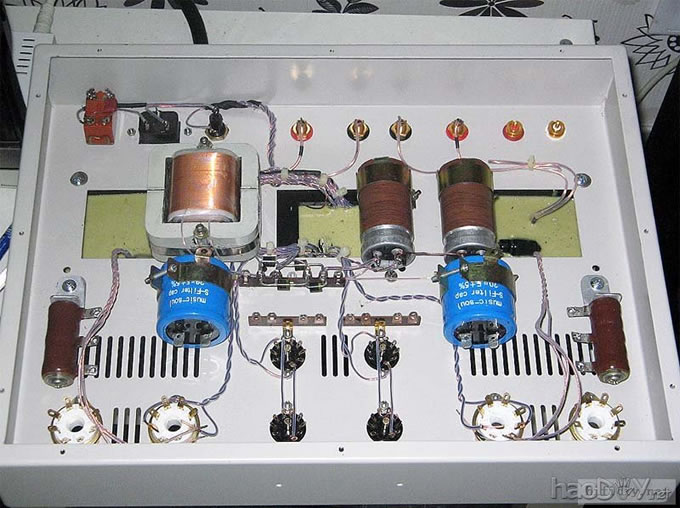

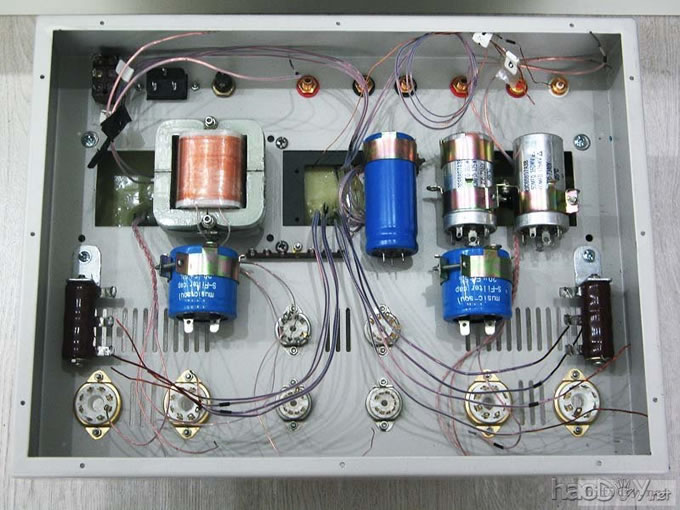

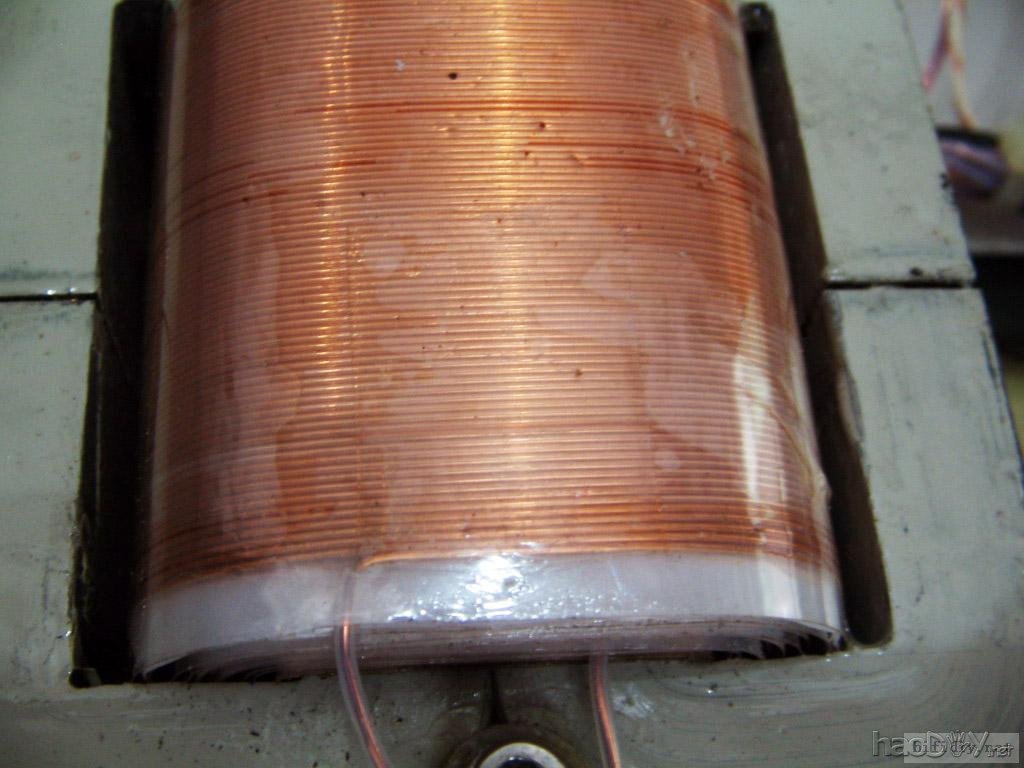

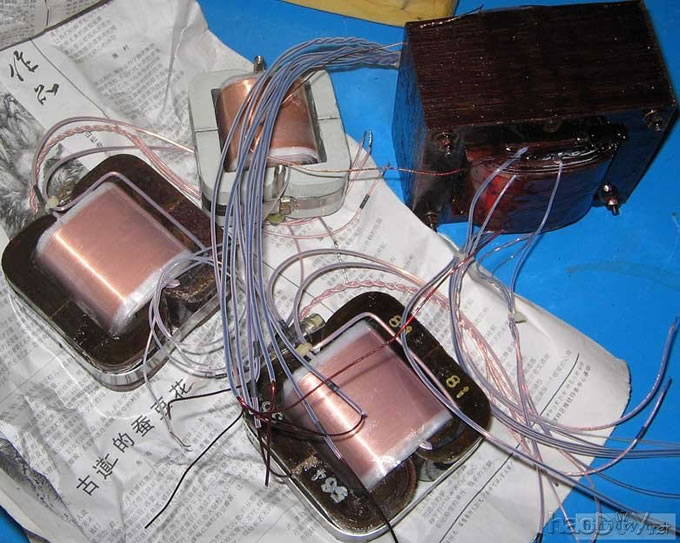

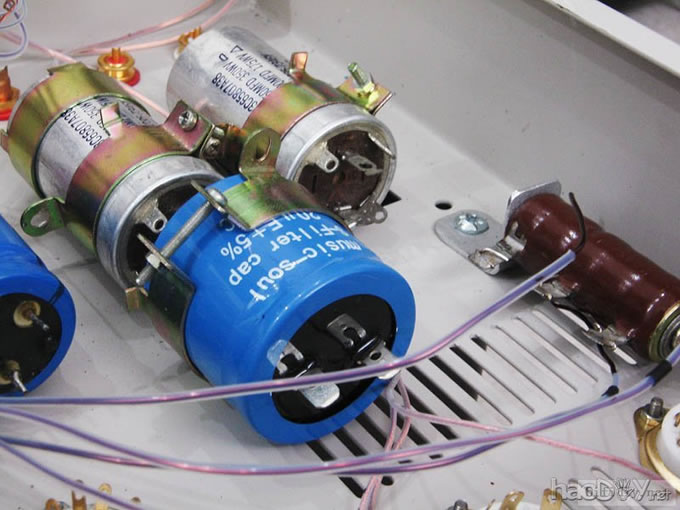

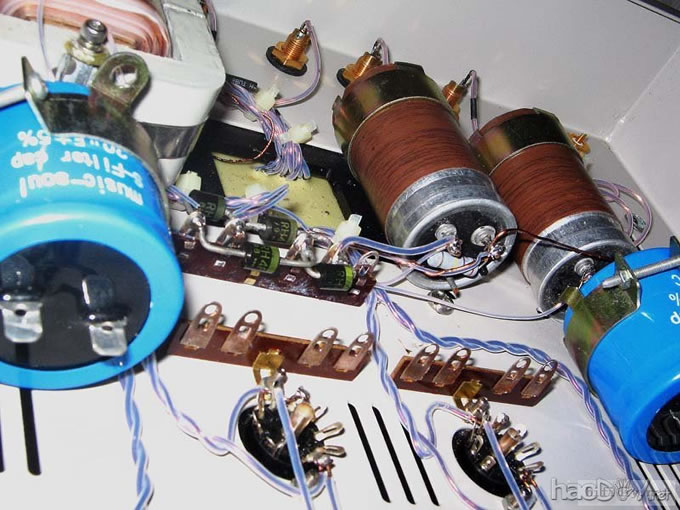

 线路要等试验后确定下来才能上，就目前有三个方案。 1：用高跨导低MU值的单三极管12B4A做电压放大，12AU7做长尾倒相推6CA7。12B4A是非常好声的管子，其推动力也是很强的，有国外烧友用此管做前级，听说好声过GG前级。 2：用12AU7+12AT7长尾倒相 3：用我之前做过的12AU7+12BH7屏阴分割线路。 预告，变压器在封装中，用进口的沥青，而非环氧树脂，其阻尼特性好，又不会太硬，也比环氧树脂更加好声。时间拖的久了一点，还望见谅。另看到好像版规必须要有线路图，所以先上一个参考线路图，最后会有详细电路图贴上来。 感谢大家的关注和意见，最近琐事缠身故一直迟迟没有动工，今天抽空和超级勇哥一起把变压器用沥青封了，感谢勇哥的大力协助和提供的靓铁芯，感谢黄伟明师傅的绕牛技术，为靓声先打个好基础。以前为求美观，变压器都有玻璃纤维板加装搭棚钉，这次所有变压器直接从基线引出，没有焊接板，没有二次焊点，更直接点对点。 没封之前的裸体   在安装变压器前，首先就要考虑零件摆位，然后需要用到变压器螺丝孔的零件都要事先安排好，然后一并安装，包括滤波电容，扼流圈，退耦电容，功率管阴极电阻。这样做可免重复安装，但事先要对各零件声音走向要有了解，这需要一定的经验。    对El34确实情有独钟，上一台出掉后一直念念不忘那种声音，所以又梅开二度再制作一台，不过由于零件和变压器与上一台不同，声音可能又是另外一种感觉。 线路和管子基本确定，12au7+12bh7+6CA7（自偏压），屏阴分割式倒相电路，基本与我上一台差不多，但具体参数还要调试完才确定。 今天的进度，很慢！因为全部引线都为漆包线，所以去掉那层漆比较耗费精力和时间，小管的管座换成了进口的黑电木镀银的，拔插很顺畅。焊好了高压整流，滤波电容有调整，原来的外皮有破损，干脆扒掉贴上一圈木纹不干胶纸，自我感觉还不错。

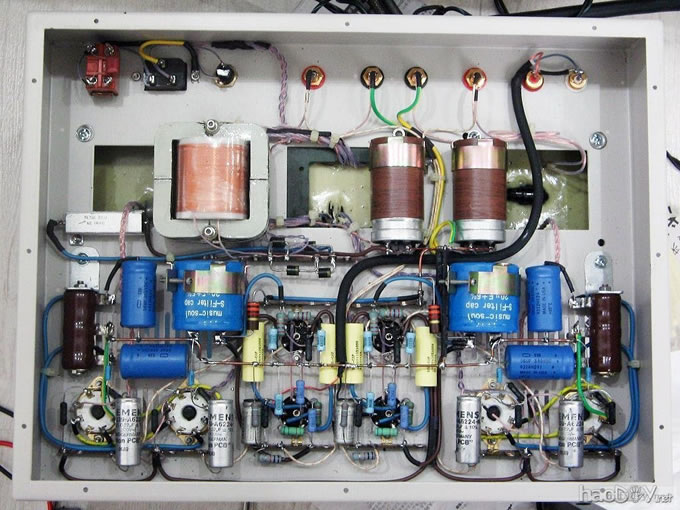

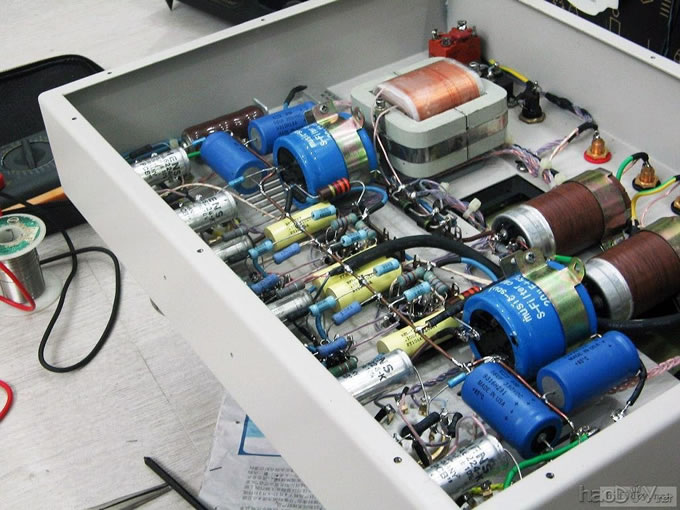

 经过几天的幸苦，今日终于焊制完毕开声了，整个过程很顺利，只是把P1和P2焊反了，出现了啸叫，对调以后一切恢复正常，无可闻低噪，声音也四平八稳，看来一直以来边想边焊，半天才焊一个零件的思路是正确的。接下来先煲一煲，再调整一下反馈的量，各级工作点的微调，然后是拿到朋友那里用示波器进行测量后，这台机才算真正意义上的完工，线路图随后调整好后画好奉上！
|
