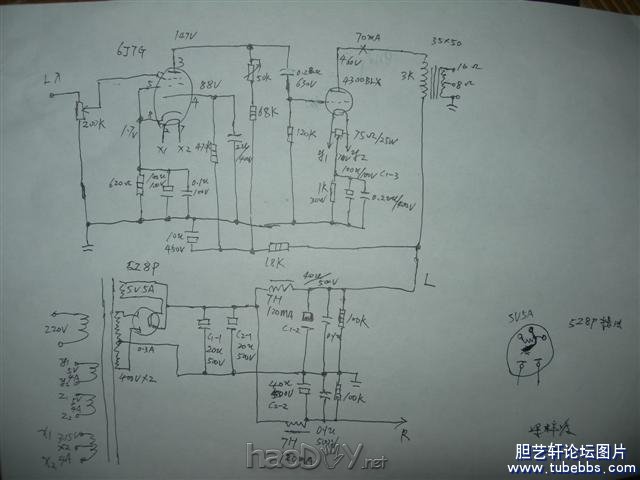

本机线路图

300B电子管单端胆机---制作篇

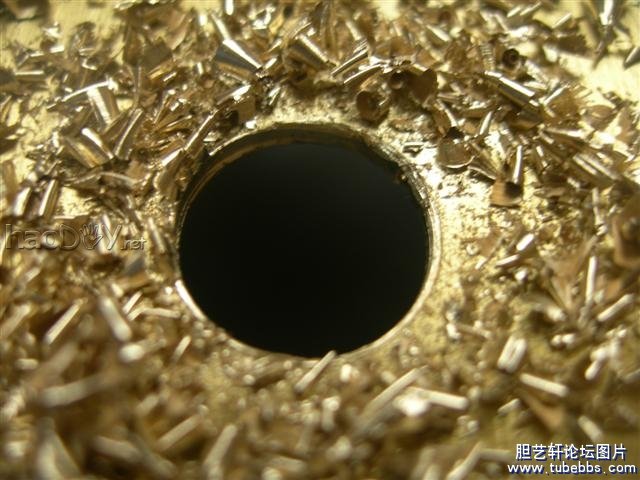

钻圆孔

300B电子管单端胆机---制作篇

效果

300B电子管单端胆机---制作篇

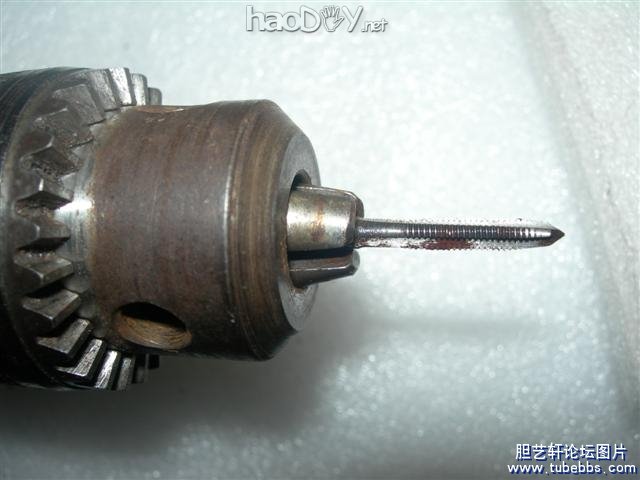

直径3MM的丝攻（电动）

300B电子管单端胆机---制作篇

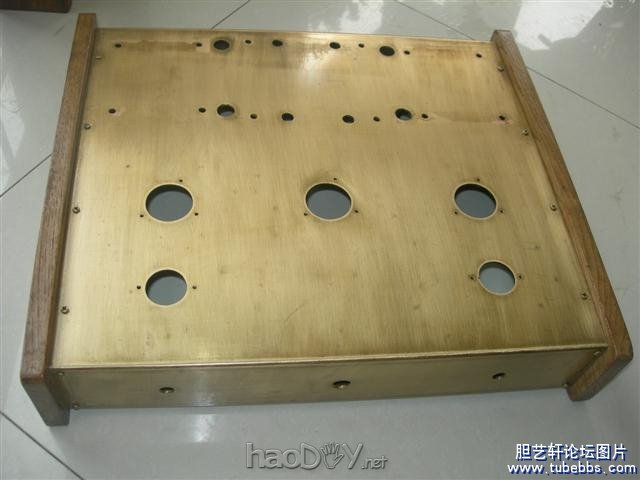

基本完成图

300B电子管单端胆机---制作篇

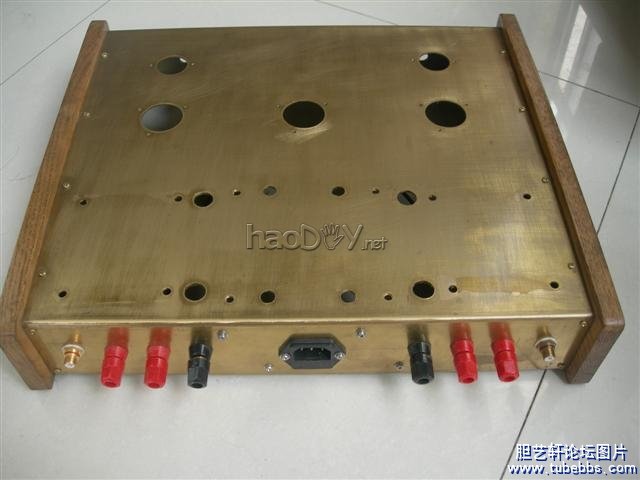

安装后板端子

300B电子管单端胆机---制作篇

2、牛的制作和测试：

本机电牛使用西电44X65铁蕊（电压参数见线路图），输出牛

用西电35X50铁蕊，设计参数另文介绍。附图是测试数据，所用仪

器有：电平表，频率（信号）发生器，示波器。

初级接入FU50线路，FU50栅极对地接100K电阻，电阻两端接

入频率发生器，待测试的输出牛次级接8欧电阻，电阻两端接示波

器和电平表，电阻一端接地，接通FU50电源十分钟后进行测试。

经反复调整磁隙和测试，最后测得频响15HZ--25KHZ（-1DB），

经实际试听满意。牛是整机音质的关键，制作上不可马虎！

下面是牛的外观图和测试图

[ 本帖最后由 lzd 于 2009-1-15 11:31 编辑 ]

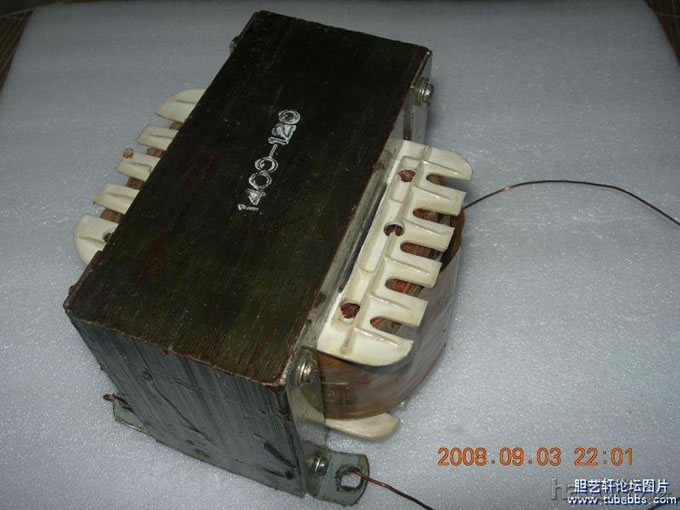

西电片制作高压平衡式电牛

300B电子管单端胆机---制作篇

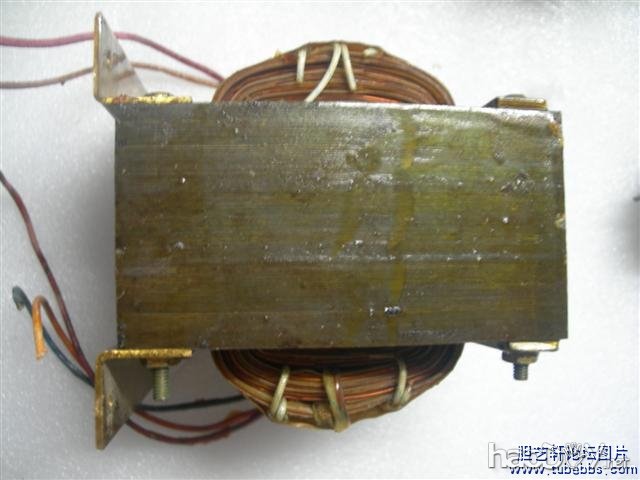

西电片特殊制作输出牛

300B电子管单端胆机---制作篇

西电片特殊制作输出牛

300B电子管单端胆机---制作篇

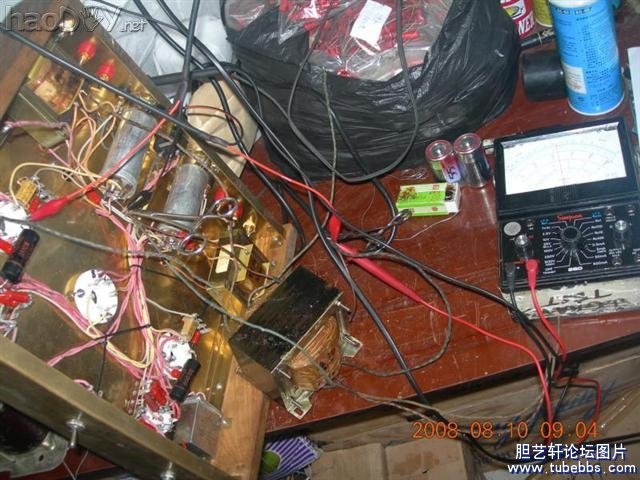

输出牛测试中

300B电子管单端胆机---制作篇

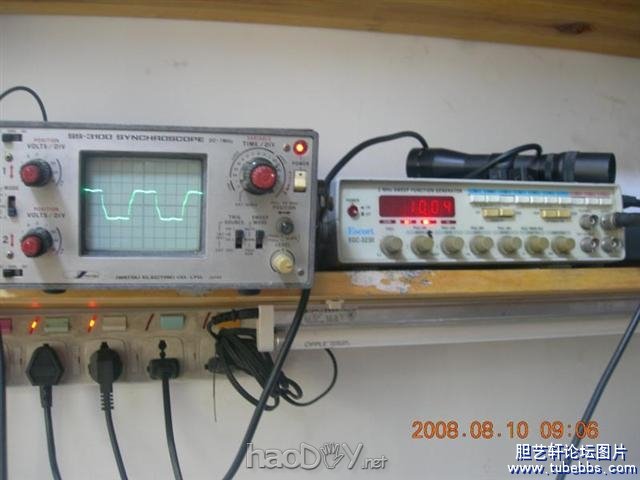

10KHZ波形
