扔下画笔拿烙铁--我的第一次搭棚焊6J8P+6P3P单端胆机

时间:2012-10-20 19:43来源:hifidiy.net论坛 作者:旧酒痕 点击:

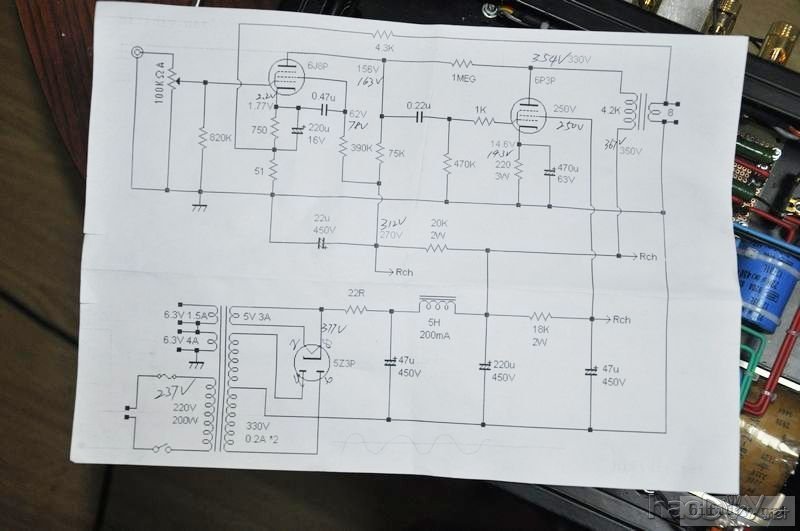

看坛子里谈机论机,说得热闹,爬墙头久了,不禁也中了毒。偷着学了一段,终于下定决心也做个胆机。电路是J版的6J8P+6P3P,我是画国画出身,这第一次拿起烙铁焊胆机还真有拿鸭上架的感觉。放大部分基本上搭完啦,也不知这样犯不犯忌讳,请坛内行家不吝赐教,
看坛子里谈机论机,说得热闹,爬墙头久了,不禁也“中了毒”。偷着学了一段,终于下定决心也做个胆机。电路是J版的6J8P+6P3P,我是画国画出身,这第一次拿起烙铁焊胆机还真有拿鸭上架的感觉。放大部分基本上搭完啦,也不知这样犯不犯忌讳,请坛内行家不吝赐教,我争取一次装响哈。

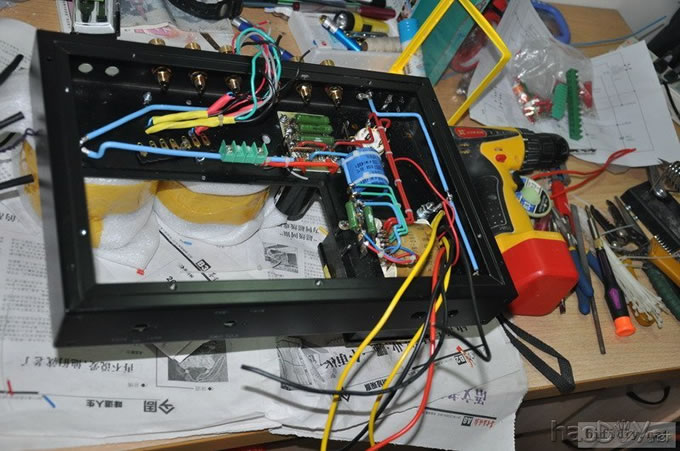

扔下画笔拿烙铁--我的第一次搭棚焊6J8P+6P3P单端胆机

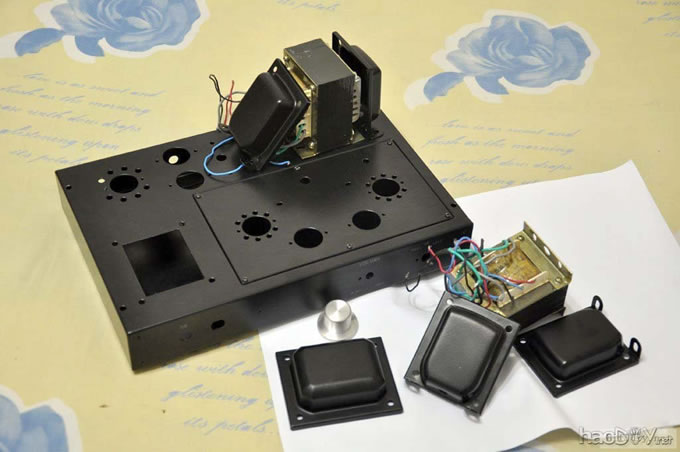

拉菲尔机箱,尚不敢自己养牛,从“胆艺轩闲不住”那购买了一套,电牛是96铁芯,标称200瓦,输出牛是76铁芯,3.5K的。
拉菲尔的这款机箱安装这套牛略略嫌小,安装5H 200ma的扼流圈,空间紧张。

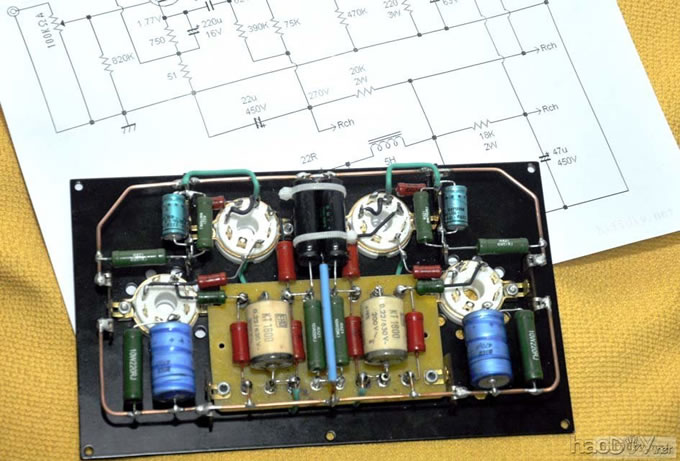

扔下画笔拿烙铁--我的第一次搭棚焊6J8P+6P3P单端胆机

我觉得国内从小学教育开始,就灌输了过多的行业概念给学生。画画的应该也能做胆机,应该能。

我的第一台胆机是刚毕业的时候购入的,那时候穷得不得了,虽然喜欢,可没钱发烧。恰好本地有家卖HIFI器材的店干不下去了,倒闭甩货。那天中午,我在街边摊上吃完饭,走到这家店的门口,店里一群人在等着捡便宜,其中就有一套欧博M100胆机,推着一对CODA7在放着蔡琴老歌,自己一下就被那音色迷住了,询价,老板开价2000,连箱子。当时真是没有2000元钱啊,老板看我犹豫,咬了咬牙--1600拿走!!即使是这么一点钱,当时也是拿不出来的,可人都要个面子,我马上回宿舍借钱买下了这套机器,后果就是每天可以听着欧博铺上画毡画画,然后就是省吃俭用几个月还债。

十多年过去了,已经换过2套电子管的欧博和两只黑色的小CODA现在还陪伴着我,尽管后来有了声雅,有了雅骏,有了更好的音箱,可我还是喜欢电子管机悠闲声底,慢悠悠的听帕尔曼拉弦子,听蔡姐痴痴地等。也许这就是所谓的胆毒吧。

呵呵,我的DIY还在继续,适时再向大家汇报吧


今晚终于开始调试了

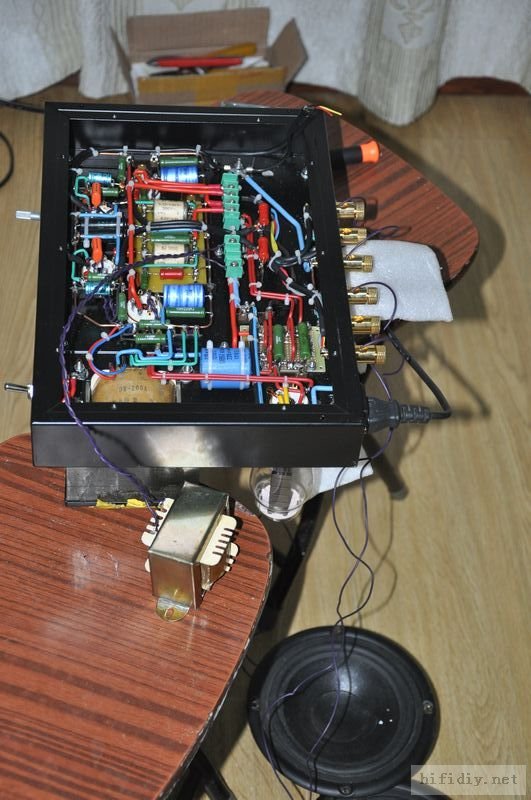

接好线,不上高压,看着灯泡一个个亮起来,心里舒服极了。接上两只破喇叭,一片宁静,耳朵贴着喇叭也没听到一丝噪音,看来机箱布局还是没问题的。

在上高压前用万用表测量了一下各点电压,结果居然是--直流高压508v!吓得我赶紧关掉了电源,因为,大部分滤波电容都是用的耐压450v的,真怕它冒烟放炮啊。关掉电源后分析问题出现的原因--因为是倒着放机箱调试,变压器较低,整流管5z3p放不下,只好插了一只体积较小的5Z4,旁热管和直热管整流后压差有这么大吗?

想想实际开机上电已经超过了5分钟,既然5分钟内电容没有出现问题,想来再开机应该也可以,于是壮起胆子再一次打开了电源。电牛是闲不住的,次级高压标称340V,只比J版图纸标称的高出10V,原图纸整流管用的是5U4G,电感后直流高压是330V,我准备的是5Z3P,参数相差不多,照理说相同点电压值应该也是所差不多,可换成5Z4后实测就是差了将近160V!

于是测量了变压器初级电压,--240高了将近10%。接着测变压器次级交流高压--370V,灯丝电压--7.1v。
折腾了一通,就算找到症结所在,累了,休息。明天还得解决电压偏高的问题。

是第一次搭棚焊。在手工方面,得益于以前做过航模和集成电路功放,我以游民的身份在这里和胆艺轩爬墙头,也有将近两年啦,偷着和大侠们学习呗。

但是,还是基础和经验所限,在处理电子制作技术问题的思路方面,我想,我的方法和出发点肯定有偏差或是不够严谨的。这次制作,因为机箱是快装板结构,我就把电源和放大部分完全分隔开,做成了两个单元,想这是以后只需要简单的更换不同的放大单元,就可以实现升级。但是把放大单元装入机箱后,发现自己把原本简单的问题复杂化了,刻意的保留余地,导致走线回路延长,繁琐复杂,甚至曾一度企图用较粗的屏蔽电缆充作灯丝线,装好后才发现机箱的空间很小,根本就无法整体弯折,只好又改为绞线,但一开始就对使用绞线没做布局上的周全考虑。一旦发生串扰,将会很难修改。

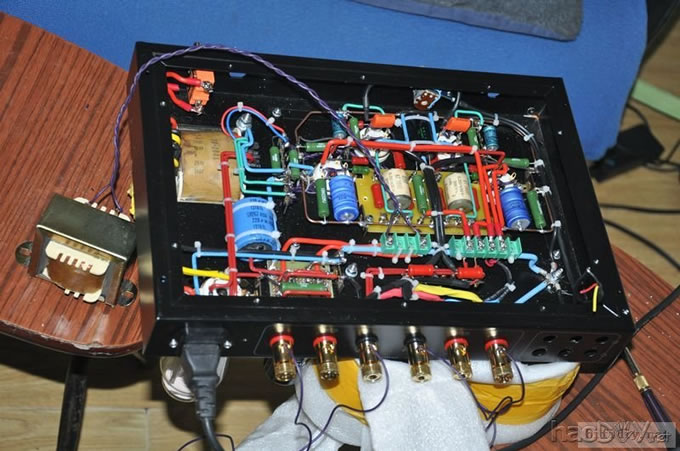

扔下画笔拿烙铁--我的第一次搭棚焊6J8P+6P3P单端胆机

好在电牛初级还有235V抽头,改过来后,在市电237V的情况下,次级标称340v的交流高压抽头带上负载,仍然高达377V。将灯丝绕组单侧接地后,开始很大的交流声消失了,即使是耳朵贴着喇叭,需要仔细倾听才可以听到轻微的热噪声。制作基本成功,随后对照J版的电路图,逐点测量了电压,还是有些高,目前机器正带着两只八寸的垃圾喇叭老化着呢,已经有3个小时了,现在电牛升温不超过30度,明天上午再测量一次,视情况再作调整。

再有,请教高手大侠,以目前实测的电压值,如果不做调整,假设元件都没问题,机器是否能长期可靠工作?是否会对声音、管子寿命造成不良影响?

扔下画笔拿烙铁--我的第一次搭棚焊6J8P+6P3P单端胆机

 扔下画笔拿烙铁--我的第一次搭棚焊6J8P+6P3P单端胆机

扔下画笔拿烙铁--我的第一次搭棚焊6J8P+6P3P单端胆机

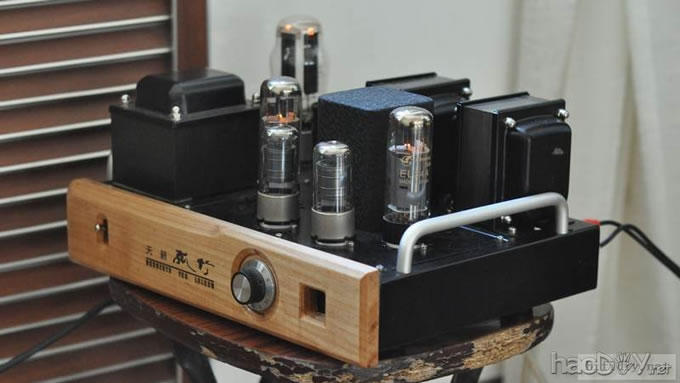

换用曙光EL34A试听了一下午,面板做好了,离完工仅差一步。

扔下画笔拿烙铁--我的第一次搭棚焊6J8P+6P3P单端胆机
