自己动手,廉价也发烧(450元制作6p3p电子管单端胆机)

时间:2013-01-23 16:52来源:www.tubebbs.com 作者:陶然胆韵 点击:
为老友的儿子制作的小 胆机 ,要求声音过得去,外观要漂亮一点,噪音要低,价格么当然小侄有求就奉送哦!用了足足5天时间(50小时)一台廉价的6p3p终于完成,造价大致如下: 机箱 :135元 铁芯:85元(0.5的96片55毫米,0.30的76薄片86毫米,0.35的66片32毫米
为老友的儿子制作的小胆机,要求声音过得去,外观要漂亮一点,噪音要低,价格么当然小侄有求就奉送哦!用了足足5天时间(50小时)一台廉价的6p3p终于完成,造价大致如下:
机箱:135元
铁芯:85元(0.5的96片55毫米,0.30的76薄片86毫米,0.35的66片32毫米)
漆包线:115元(QA线0.8公斤,QZ线1公斤)
管子:35元(6p3p二只、wy2二只、6n2一只,下机管)
电位器:45元
其它:大致35元
合计:450元
做牛用了2天,机箱摆位(用毫伏表确定最小干扰的位置)和开孔用了2天(最最辛苦的2天,一把电转,几把锉刀,一个2吋半的台钳的简单小型工具,又不能损伤机箱镀层,真正是考验耐心和手工,还好除手上搞破3处外,机箱完好无损),焊接调试用了一天。
虽然廉价,声音可还行,指标也不错,噪音很小,耳朵贴在箱子上才可以听到极其轻微的交流声和热噪声。标准接法6w以上,超线性4w以上,三极管2w左右(1k正弦波观察无削波),频宽18h-28k,-1db(标准接法闭环),呵呵闲话就不说了,上图;

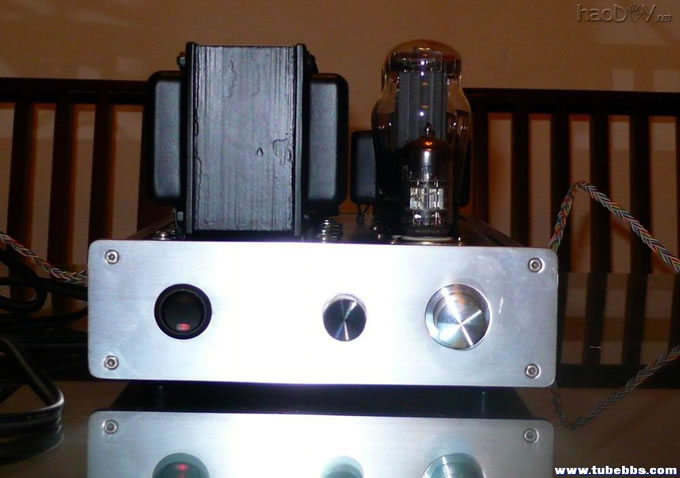

正面
自己动手,廉价也发烧(450元制作6p3p电子管单端胆机)

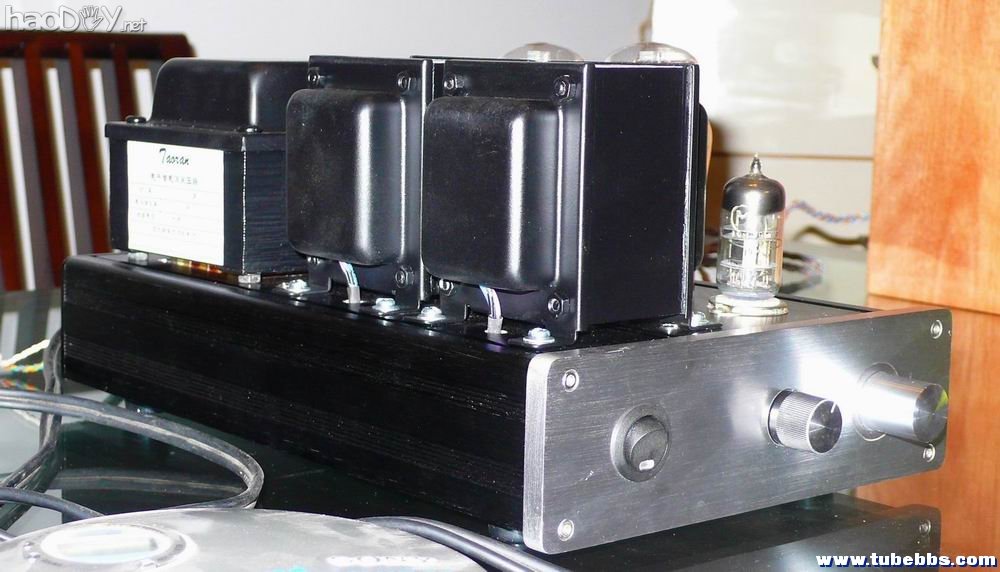

左侧
自己动手,廉价也发烧(450元制作6p3p电子管单端胆机)

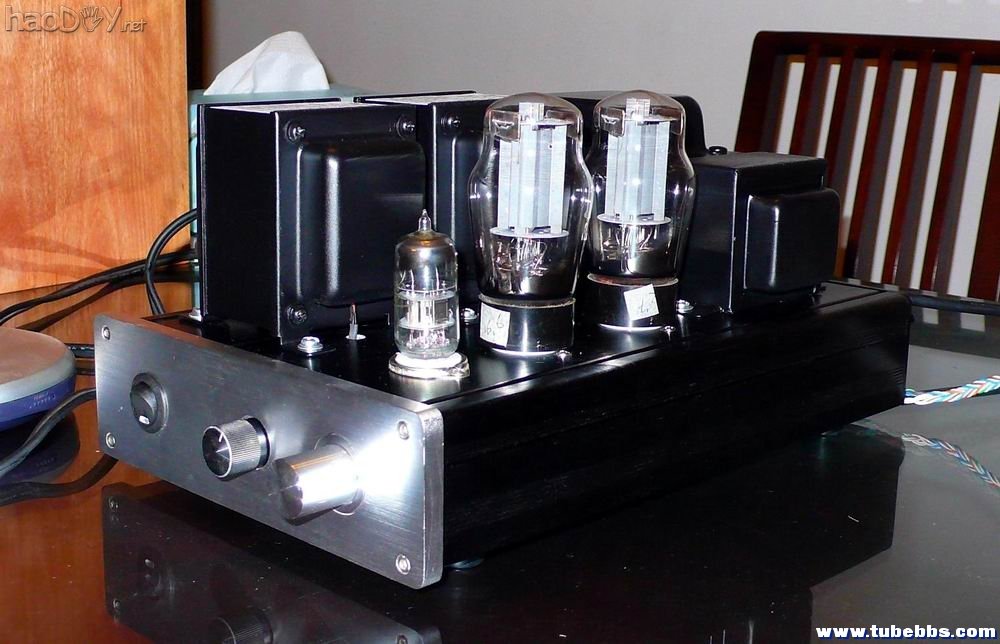

右侧
自己动手,廉价也发烧(450元制作6p3p电子管单端胆机)

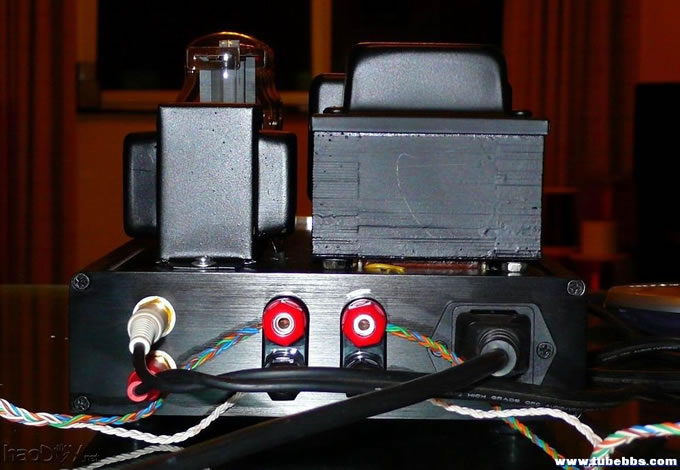

pp
自己动手,廉价也发烧(450元制作6p3p电子管单端胆机)

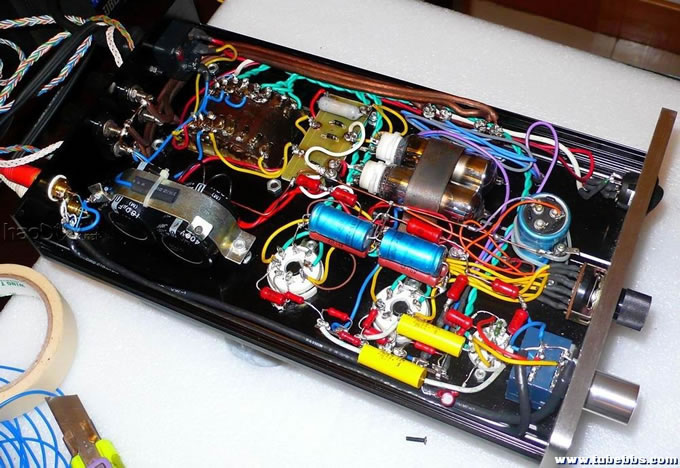

内部1
自己动手,廉价也发烧(450元制作6p3p电子管单端胆机)

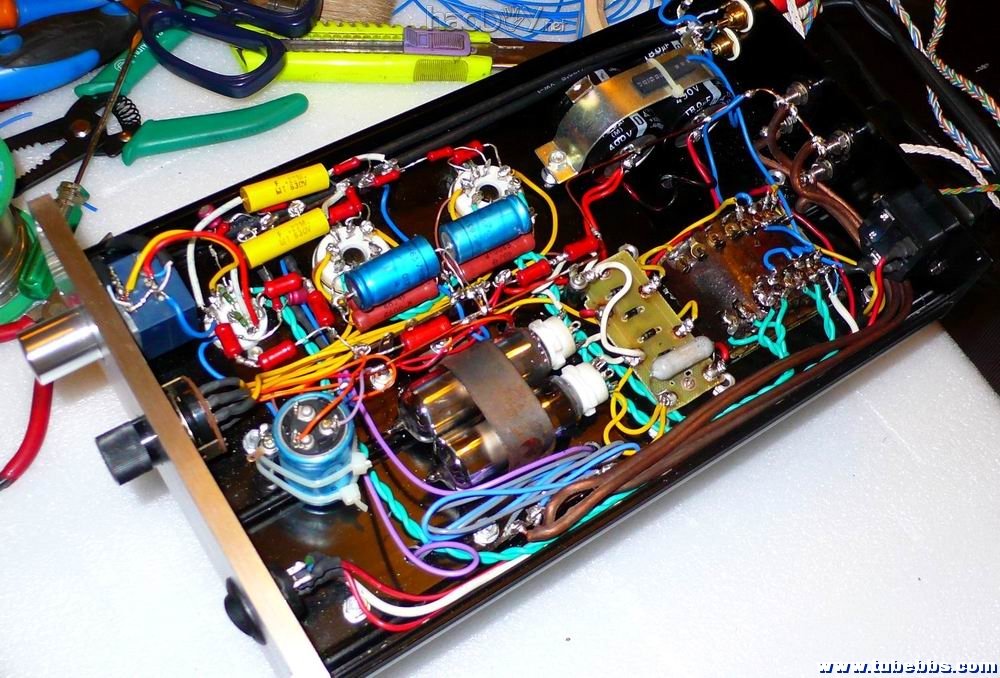

内部2
自己动手,廉价也发烧(450元制作6p3p电子管单端胆机)

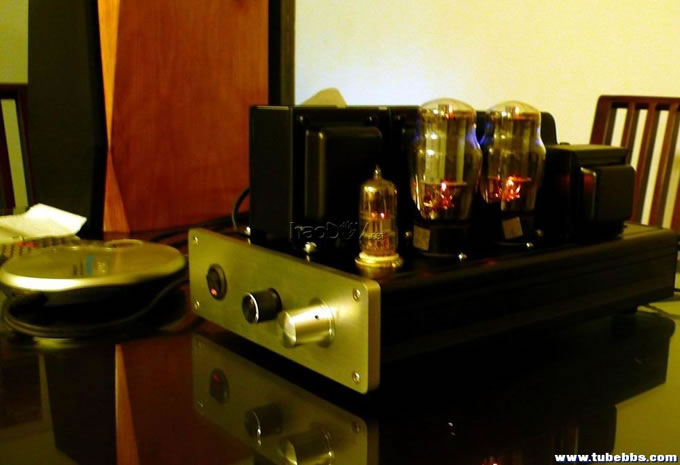

工作中



自己动手,廉价也发烧(450元制作6p3p电子管单端胆机) (责任编辑:admin)
