管座的不和的印版。 2、安装电牛与输出牛，留意输出牛铁芯最好接地，本机将输出牛铁芯用焊片引出后接到喇叭输出的地端。

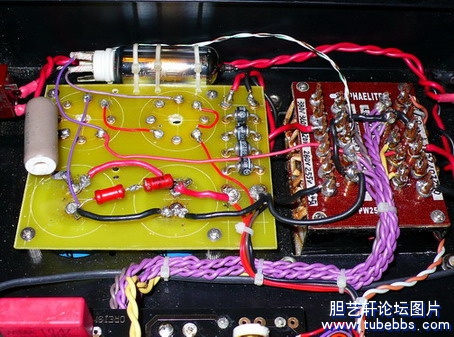

3、安装电源部门，本机+B2行使了3只放电管做并联稳压，别离是WY1、WY2P、WY3P串联接一只2.2K电阻到+B1，WY1装在机壳里边，其余装在机壳上，电源部门图：

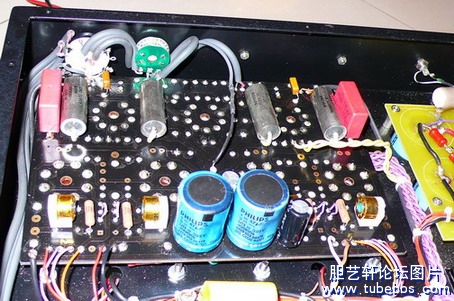

4、安装主印版

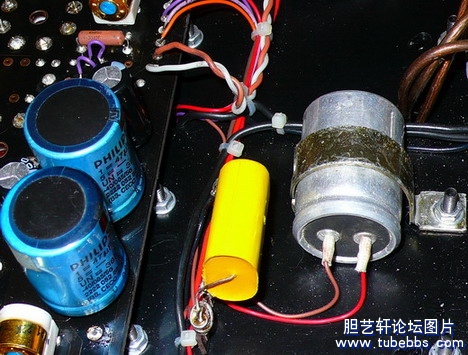

5、安装+B2滤波电路，原印版已经布置了滤波退偶电路，但在现实装配后发明尚有稍微的交换声，用示波器测试+B2时，发明有4Vpp的100Hz交换波纹，于是抉择加一级滤波电容，并联在稳压管两头，再用示波器测试时，100Hz的交换波纹降到了0.9Vpp，交换声根基消除。

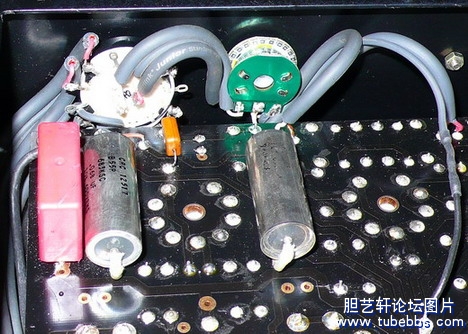

6、安装信号输入部门电路：

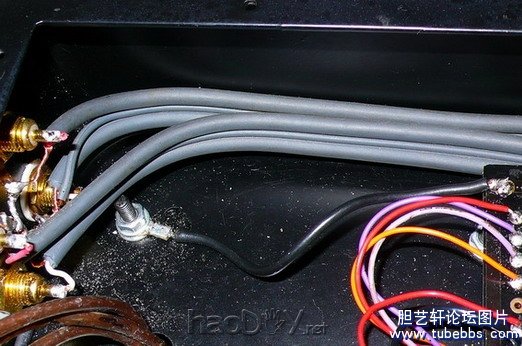

7、毗连灯丝供电线路和机内连线，机壳姑且接地，插上稳压管（其余管子暂且不要插），通电搜查各路供电正常（+B1会比正常电压高20%阁下）后，将输出管栅极负压预调到-35V阁下，断开电源，插上管子，接上音箱或假负载开机。不堕落的话，输入信号呆板可以作声。假如呈现啸啼声，系负反馈电路接反，必要对输出牛的低级上下端举办响应的对调。 8、找寻最佳机壳接所在。机壳接所在要重复尝试后确定，本机机壳接地起源试验时接在输入端子地时噪音较小，输出为1.0mV,整机调试好后又找了一回，接地最后接在印版左下角时，噪音输出为0.6mV，相对35W的输出，信噪比为88DB以上。接所在图片如下：
二、调试 一样平常环境下，装机后不经调试声音的素质是不会很好的，这里除了部门是线路堕落可能器件题目外，大部门是因为事变点的失配引起的，以是装好后的呆板所有必要举办事变点的调解，哪怕是最简朴的调解也比不调的好。整机调解分为静态调解和动态调解2部门 1、静态调解 1-1，输出管EL34静态电流调解；用数字表2V档监测EL34阴极，调解相对应的偏压电位器，使阴极16欧姆电阻两头的电压为0.85V-0.9V，这时相等于阴极电流为53-56毫安，对应屏极电流在50毫安阁下，调好一臂后以同样的方法调解另一臂，将双声道的4个臂所有调好。调好后把电压表跨接在道理图的CD点（就是输出管的上下屏极）监测电压，然后微调个中一臂的偏压电位器，使监测到的电压最小，一样平常可以调解到0.1V以内。道理是屏流相称时，+B1通过输出牛低级线圈发生的压降也相称，两臂均衡时，理论上不存在直流电位差。大概有同窗会问，不是前面阴极电位已经调解相称了吗，为什么还要调解屏极电位呢。缘故起因是输出管不行能在任何事变组态的环境下完全配对，因为管子的特征存在必然的差别，阴极电流是便是屏极电流+帘栅极电流之和（这里输出管处在AB1类事变组态，不会发生栅极电流，以是不消思量栅极电流），并不是便是屏极电流，以是这一步不能声。究竟也证明这一部做好了，静态交换噪音会小许多。第一步是调解静态电流的范畴，第二步是调解静态事变点的均衡。虽然实际也证明，管子的配对机能越好，这两部调解间的差距也越小，本机就有一边声道险些不消举办第二法式整。 1-2、输入管12AT7静态电流调解。调解阴极电阻1.5K(1K)，使阴极电压在1.6-1.8V之间，折合屏极电流1.0-1.2毫安阁下，由于本级与倒相级系直偶，彼此扳连较大，调解进程留意调查12AT7屏极电位和ECC82阴极电位不要偏移道理图标注的电压太多，须要时团结调解电压放大级供电的降压电阻51K(100k)，只要+B2电压切合要求，均可以调到标注值。倒相级只要担保元件正常，调解电压放大级的同时，根基上静态事变点跟着电压放大级的联动也就确定了，一样平常只要担保栅极与阴极的电位差（视管子的差异）有5V到8V压差，而且阴极电压高于栅极。 (责任编辑：admin) |
