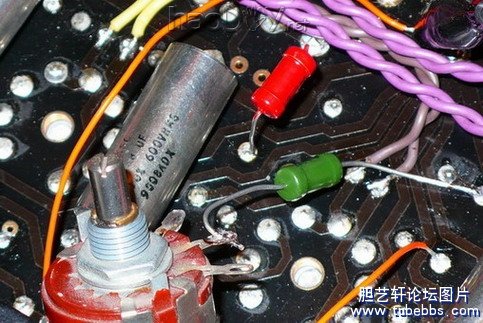

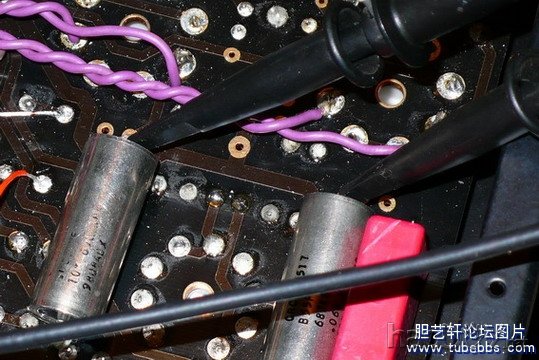

2、动态调解： 2-1、电压放大级调解，输入音频信号，用直流电压档监测阴极电压，把音量调到常用的巨细，假如阴极电压根基不随音量颠簸，声名静态事变点正确，不然必要从头调解输入级的静态电流。 2-2、倒相级调解，用一22K电位器串联一22K电阻取代倒相管下臂屏极电阻36K(39k),用双踪示波器（示波器行使前必要对2个通道的幅值校验同等）CH1、CH2的探头别离接入道理图的AB可能CD点监测（提议：测试点简直定视输出管的配对环境而定，配对好的，监测AB点，配对差点的调解范畴必需涵盖输出管举办赔偿，应该监测CD点，监测点的差异，所测试到的电压幅值也差异，留意调解示波器每格电压档和探头的比值）。本机监测AB档，下图是毗连测试点的图片

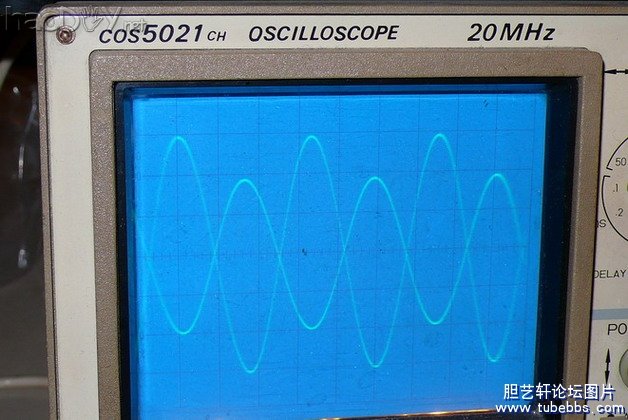

输入1000Hz正弦波信号,先将示波器切换到CH1或CH2通道，调解信号产生器输出，到得当示波器调查的幅值。然后将示波器切换别离切换到ALT、CHOP、ADD当举办调查，以下是未调解下臂屏阻时倒相管两臂的输出波形 ALT档
CHOP档

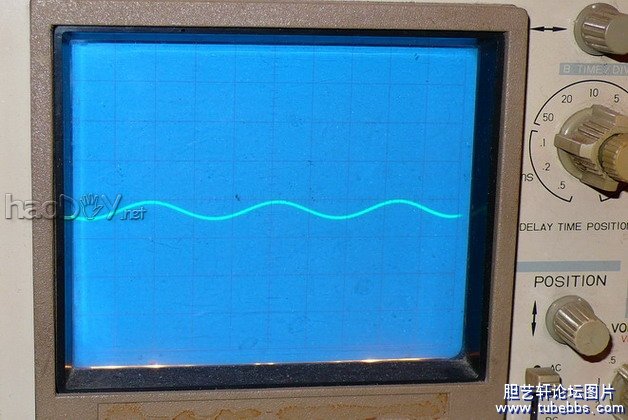

ADD档

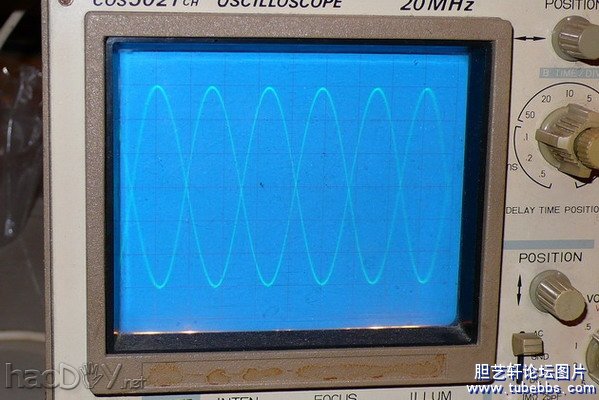

然后调解倒相管下臂屏阻，使ALT档时两臂波形重叠，CHOP档时两臂波形幅值相称，ADD档时两臂信号叠加时幅值最小，以下是下臂屏阻调解到36K阁下时的输出波形： ALT档 （从图中可以看出，两臂波形输出险些重叠为一个完备的正弦波）

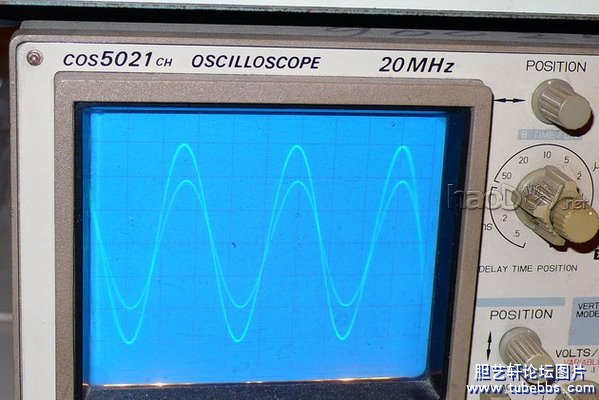

CHOP (从图中可以看出两臂波形瓜代呈现时，幅值根基完全沟通）

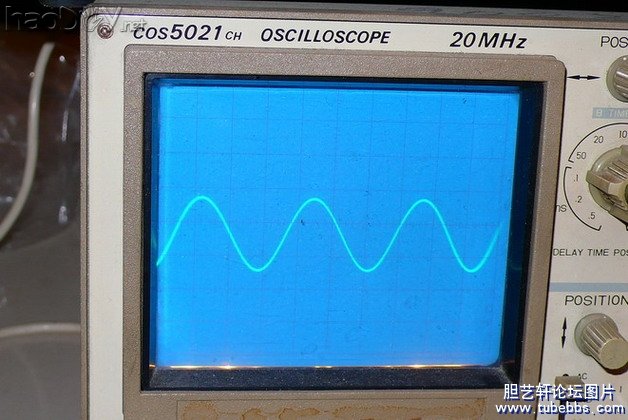

ADD档 （从图中可以看出两臂信号叠加后，幅值差已经很小）
调解竣事后用沟通阻值的牢靠电阻换回调解电位器。 (责任编辑：admin) |
